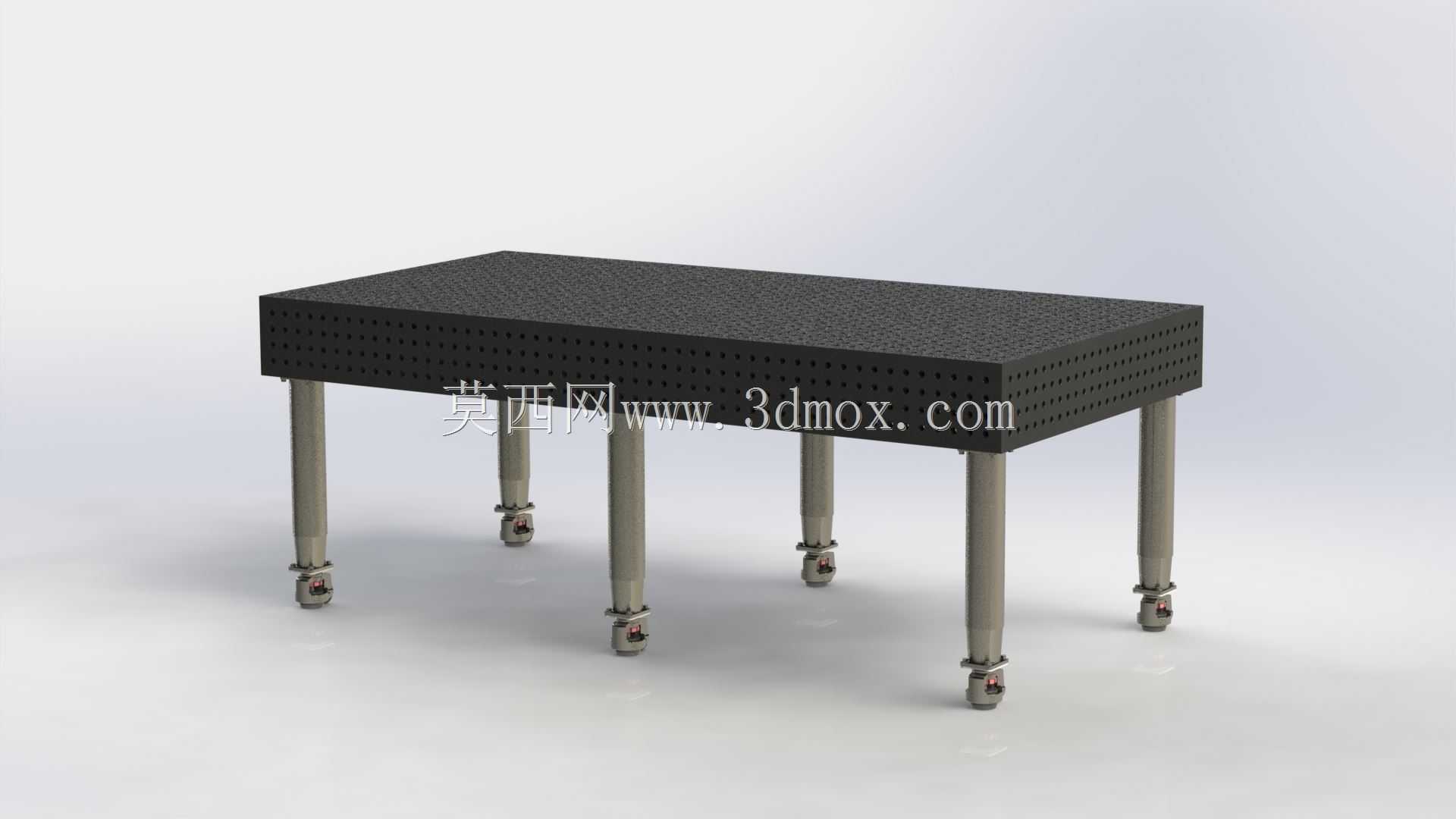

在金属结构件加工、重型零部件组焊的车间场景里,这类带多孔定位面的铸铁焊接台是工位核心承载工装,区别于普通焊接平台的平面支撑属性,台面通体密布的标准定位孔可配合快速夹具、定位销、压紧组件使用,无需在台面上临时点焊定位挡块,能大幅降低多批次小批量工件的装夹辅助时间,也避免了传统焊接工位反复堆焊挡块造成的台面损伤,延长工装整体使用寿命。从结构设计逻辑来看,台面选用铸铁材质并非偶然,铸铁本身的减振阻尼特性远优于普通焊接钢板台面,焊接过程中产生的振动、敲击校正的冲击力能被铸铁基体有效吸收,不会出现薄钢板台面长期受冲击后凹陷、变形的问题,同时铸铁的热变形系数更低,连续焊接作业时台面整体平面度受局部高温影响更小,能稳定保障组焊工件的形位公差要求。

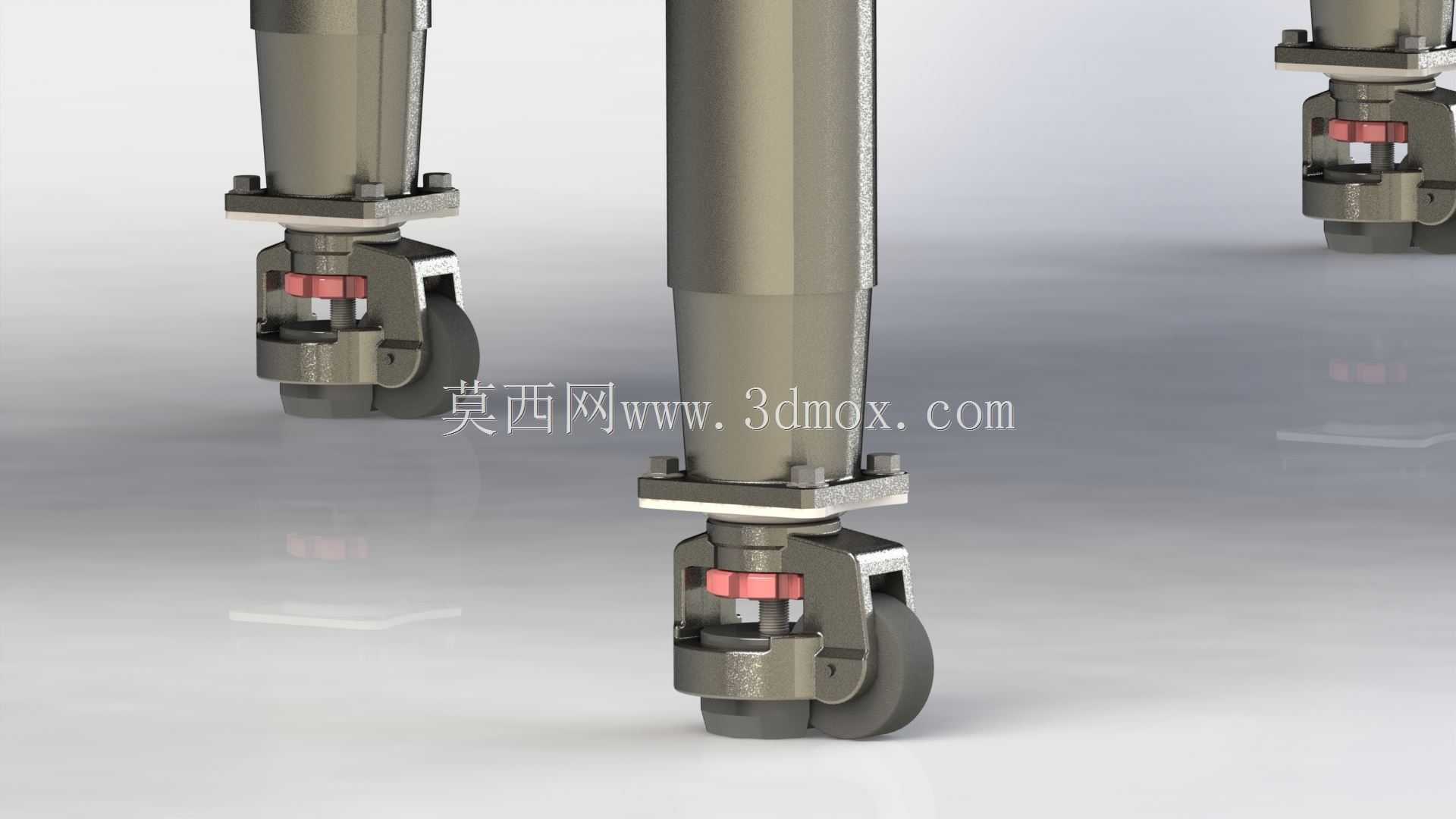

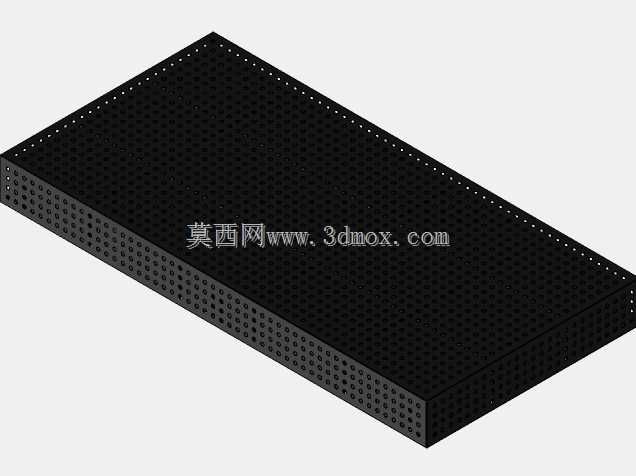

台面的孔位排布采用等间距网格设计,孔位公差严格匹配通用快夹定位销的配合精度,不管是矩形框架类结构件、轴类支座组件还是异形钣金焊接件,都能通过孔位快速找到定位基准,搭配不同规格的角尺、定位块、压紧器,可实现工件在台面上的六自由度限位,装夹时无需反复测量找正,尤其适合多品种切换的柔性焊接产线使用。支撑腿部分采用金属支腿搭配可调水平脚轮的组合结构,这里的设计兼顾了工位固定作业与转场移动的双重需求:日常焊接作业时,可通过支腿下端的调节结构将脚轮抬离地面,让支腿底部直接接触车间地面,此时整个工作台的承重完全传递到支腿,配合铸铁台面的自重,能承受数吨级的工件放置与焊接敲击载荷,不会出现晃动、位移;当需要调整车间工位布局、

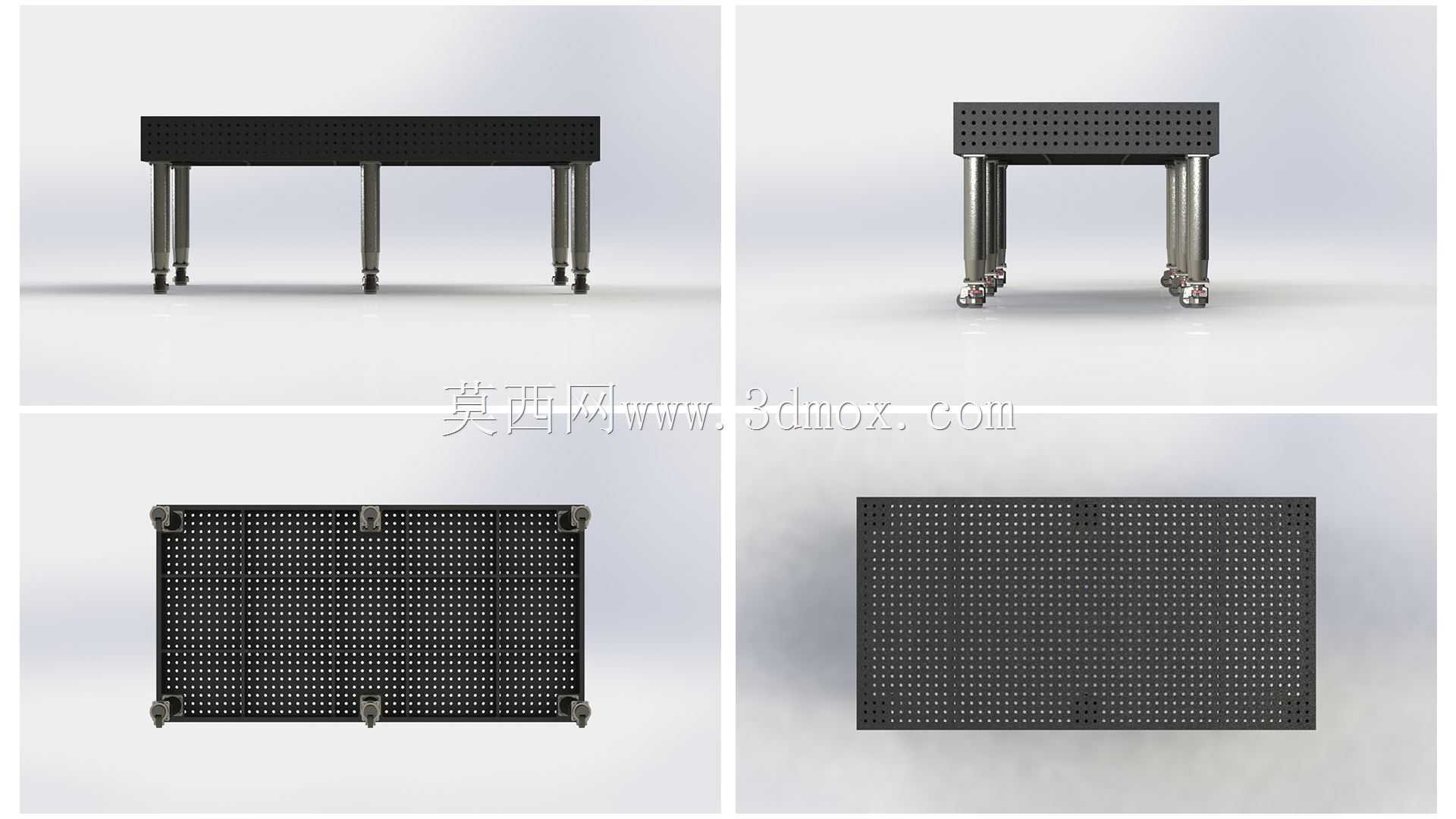

对接不同焊接工位或者配合大型工件组焊需要移动平台时,只需反向调节支腿高度,让脚轮接触地面承托整体重量,即可单人推动整个工作台完成移位,移位到位后再调节支腿落地锁止,无需额外吊装设备,适配中小机加工车间、焊接班组的灵活布局需求。尺寸边界上,该作业台的实际长宽高为2600mm×1300mm×1000mm,这个尺寸设定符合人机工程学要求,1000mm的台面高度刚好匹配成年操作人员站立作业的肘部高度,焊接时无需长期弯腰或者抬臂,能降低长期作业的疲劳度;2600mm的长度方向可覆盖大部分6米以内型材分段焊接、中型机架组焊的放置需求,1300mm的宽度则保证操作人员站在台面单侧时,手部可触及台面中部区域,无需探身操作,同时宽度方向也预留了安装侧面定位附件、扩展工装支架的空间,可在台面侧孔位安装延伸托架,支撑超长工件的外伸段,避免工件悬臂变形。从实际使用场景延伸来看,这类焊接台不仅可用于手工电弧焊、气体保护焊的常规焊接作业,配合对应的隔热防护垫板,也可承担等离子切割、工件打磨校正、重型部件装配的功能,铸铁台面的抗飞溅特性也让焊接焊渣清理更便捷,日常维护只需定期清理孔位内的焊渣杂物、检查支腿调节结构的润滑状态即可,长期使用后如果台面局部出现磨损,还可通过龙门铣重新修磨台面平面度,重复修复使用的周期远长于普通钢板焊接平台。在建模过程中,这类工装的结构还原需要重点关注几个细节:一是台面孔位的阵列间距一致性,

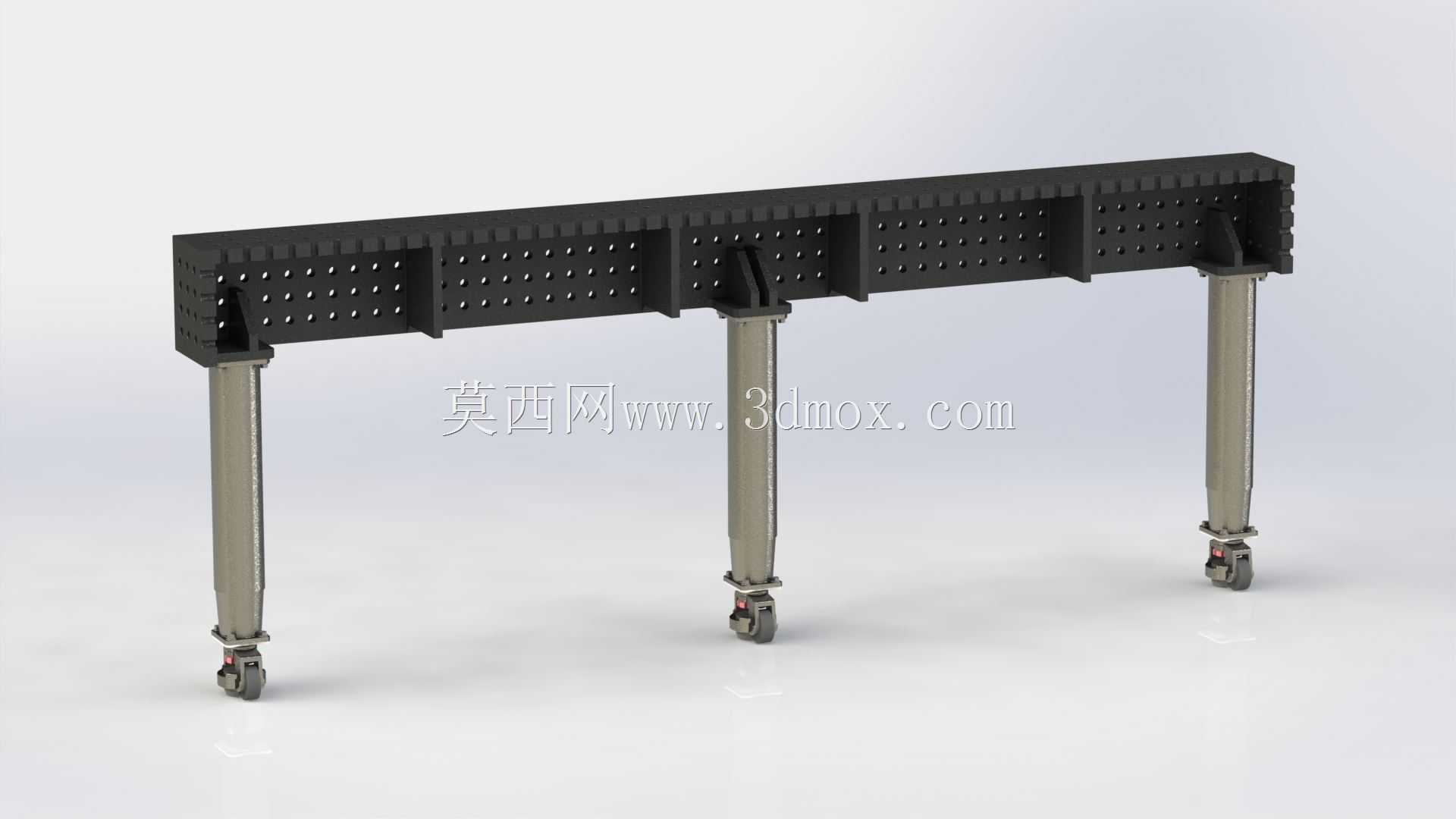

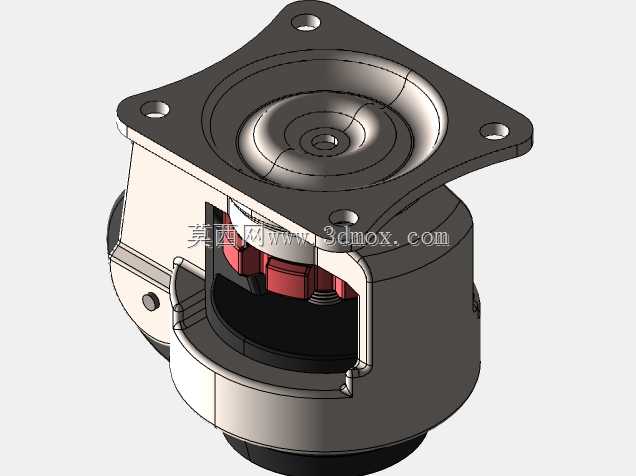

孔位的位置度误差会直接影响后续工装夹具的装配适配性,建模时需采用全局阵列参数控制,保证所有孔位的中心距公差统一;二是支腿与台面的连接结构,铸铁台面底部通常会设置加强筋与连接法兰,支腿通过螺栓与法兰连接,建模时不能简化为简单的面接触,要还原连接法兰的安装孔、加强筋的排布,保证结构强度仿真时的结果准确性;三是可调脚轮的调节行程结构,要体现出调节螺杆、锁紧螺母、脚轮支架与滚轮的配合关系,还原实际调节动作的运动逻辑,方便后续做产线布局仿真、工位操作模拟时调用模型。另外,这类工作台的承重边界设计也需要在结构上体现,支腿的壁厚、台面的厚度、底部加强筋的排布密度都对应了额定承重参数,建模时的结构尺寸要匹配实际重型焊接作业的承重需求,不能为了简化模型随意缩减壁厚、省略加强结构,否则模型用于工装设计参考时会出现强度校核偏差。
