多尺寸兼容晶圆自动检测设备结构设计

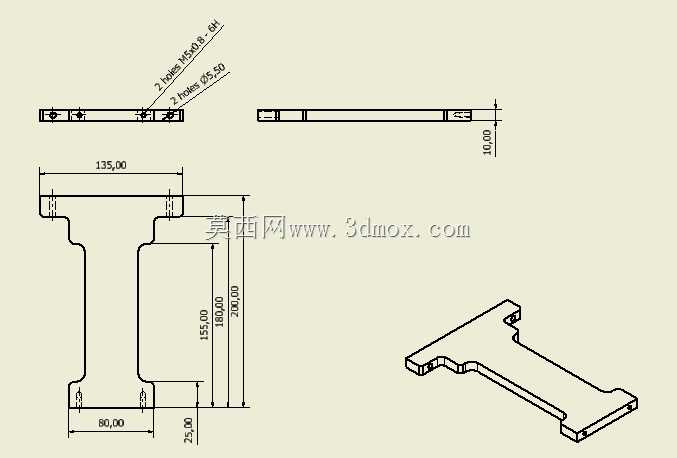

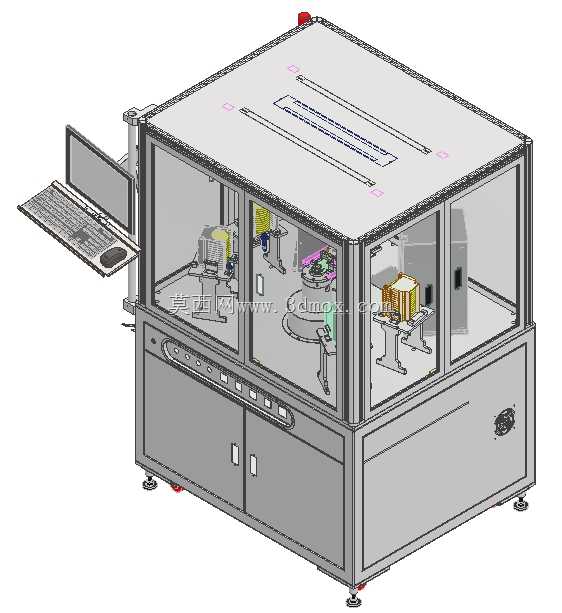

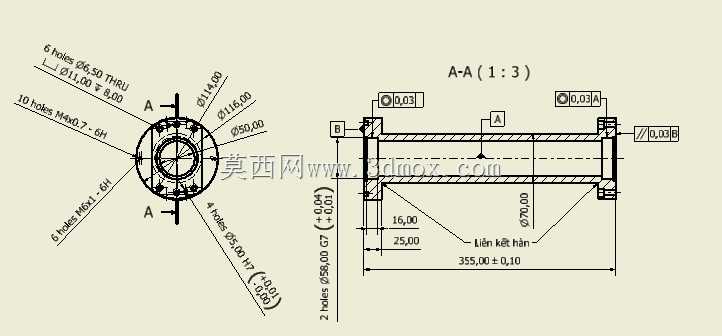

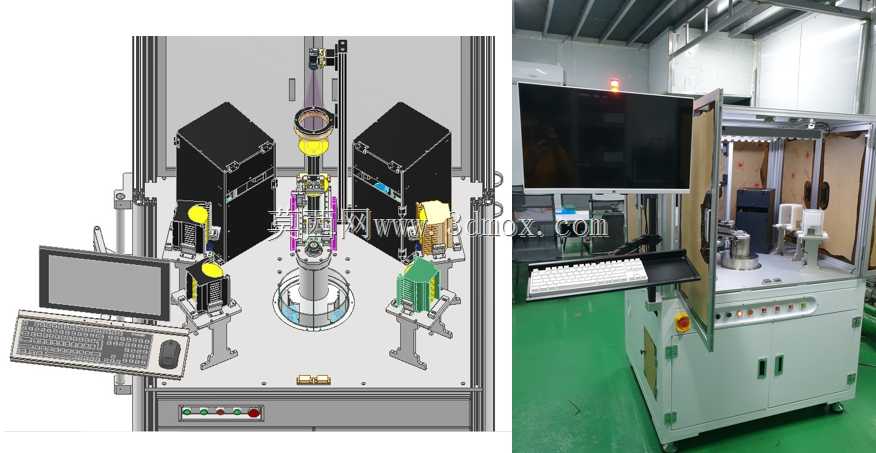

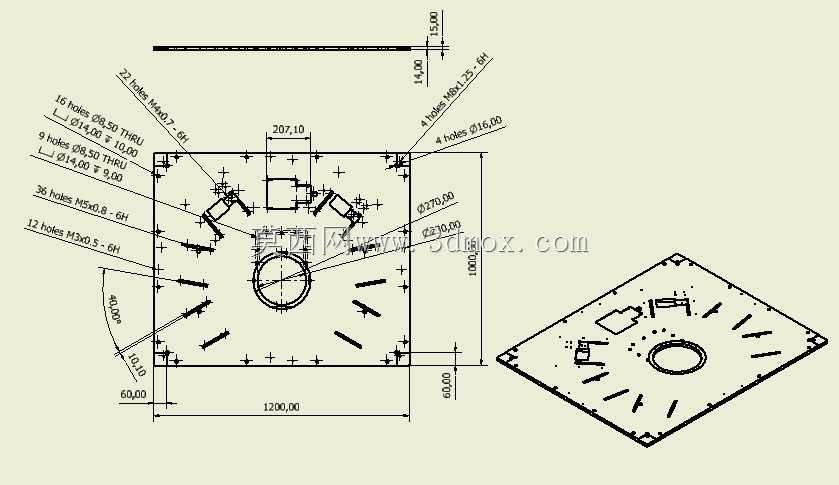

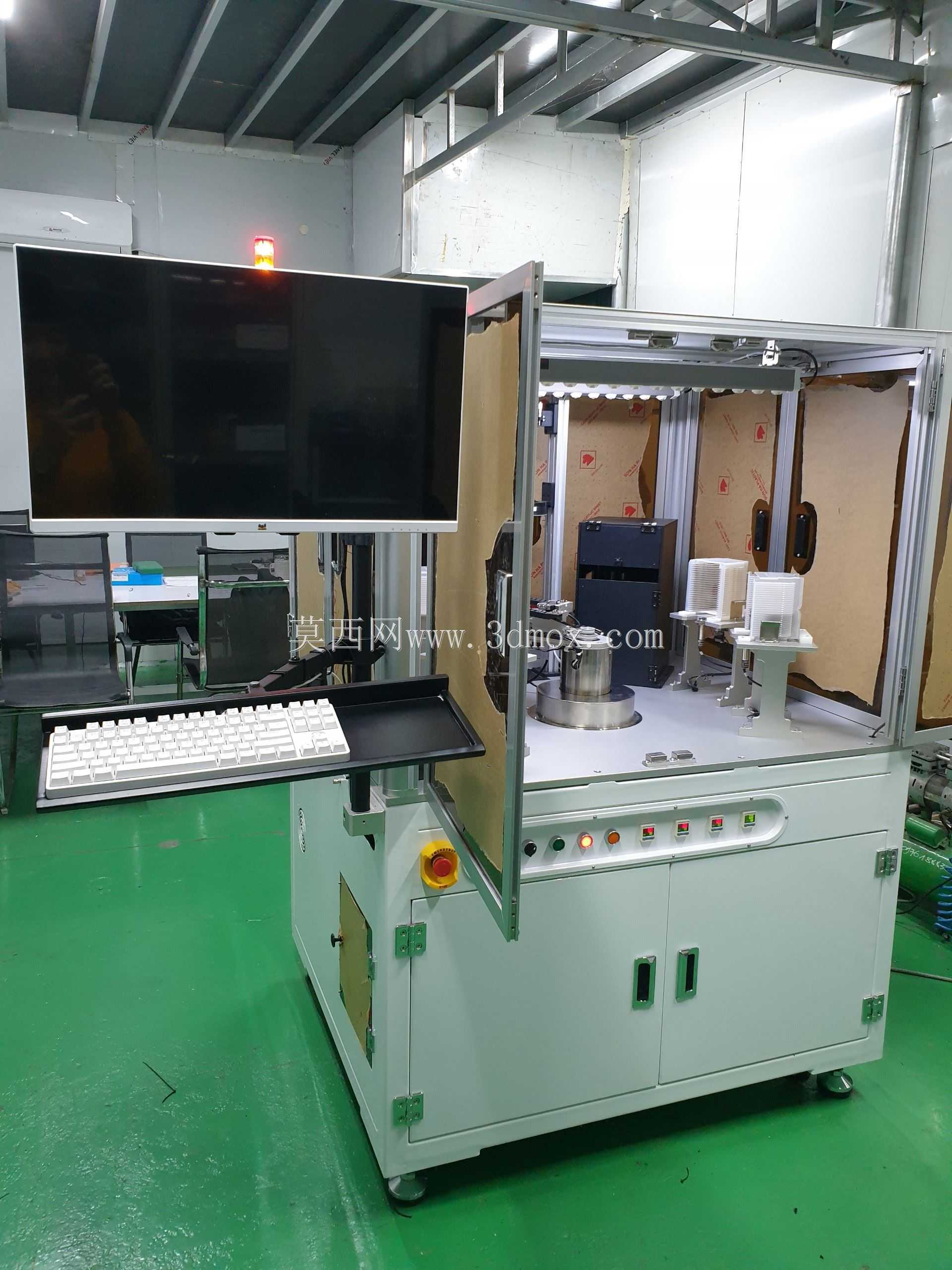

　　这套晶圆自动检测设备主要面向半导体封测前段的晶圆外观、尺寸缺陷检测工序，适配4英寸、6英寸两种主流规格晶圆的全检作业需求，可直接对接晶圆生产产线的出料端，替代传统人工镜检的作业模式，解决人工检测效率低、漏检率高、长时间作业视觉疲劳导致的品控波动问题。设备整体采用铝型材框架搭建外护罩，底部配置可调脚杯与万向脚轮组合支撑，安装时可通过脚轮快速移位，再通过脚杯调平锁定，整机占地边界控制在1200mm×1000mm×1800mm范围内，不需要额外开挖地基，适配多数洁净车间的设备布局间距要求，护罩正面设置可开合检修门，侧面预留走线与气路接口，顶部安装三色警示灯实时反馈设备运行状态。

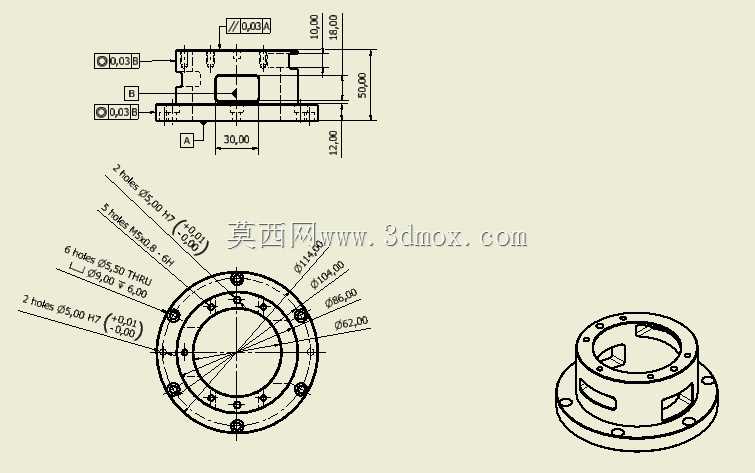

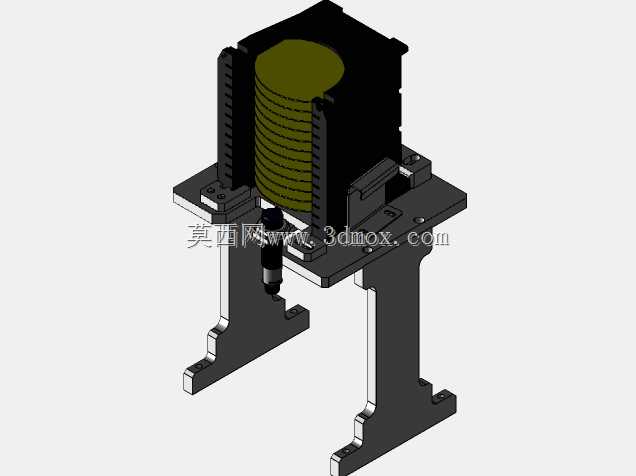

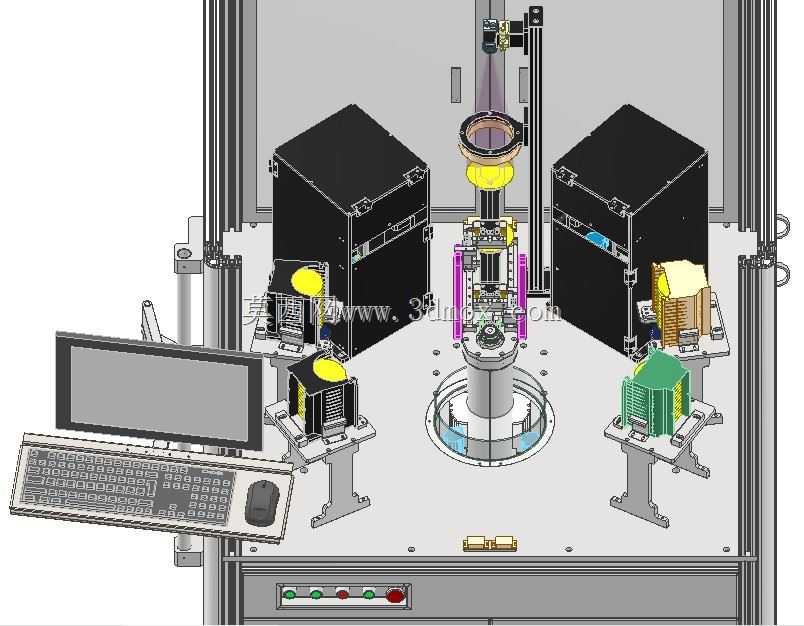

　　从功能布局来看，设备内部设置2个独立检测工位与4个晶圆载具放置位，载具位采用快换式定位结构，更换不同尺寸晶圆载具时不需要重新校准位置精度，重复定位精度可控制在0.02mm以内，满足晶圆取放的对位要求。取料执行端采用多轴机器人结构，设计时特意优化了关节处的走线与传动结构，机器人可完成旋转、升降的复合动作，取放晶圆时的运动轨迹经过反复仿真验证，运行过程无卡顿、无冲击，避免取放过程中剐蹭晶圆表面造成二次损伤，运动节拍可匹配每小时120片的检测效率，满足中小批量晶圆生产的全检产能需求。

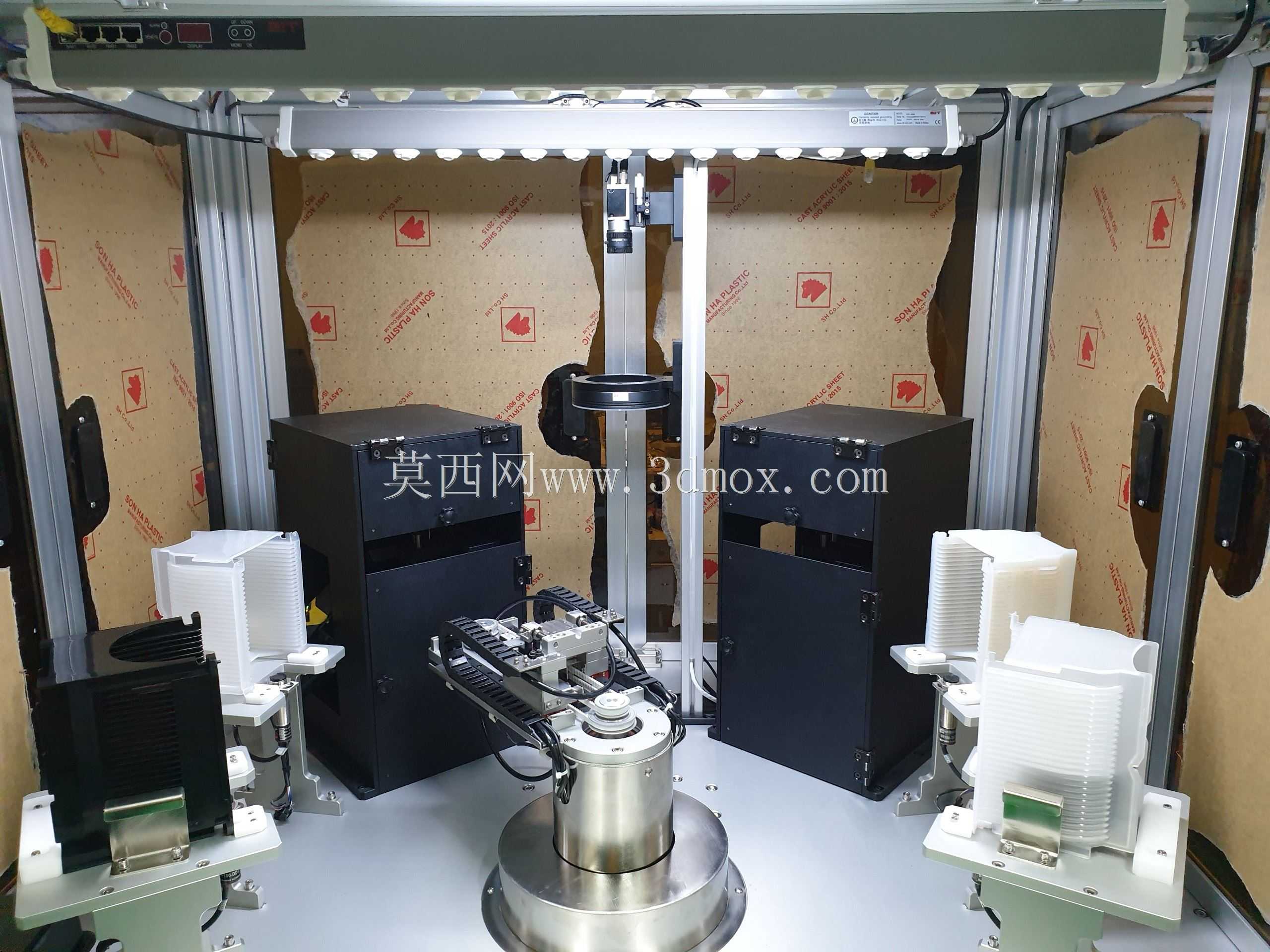

　　检测工位上方集成视觉检测组件与光源调节结构，可根据不同检测项调整光源角度与亮度，配合外置的操作显示屏与键鼠输入设备，操作人员可直接在设备正面调取检测参数、查看实时检测画面、导出检测数据报表，操作面板高度设置在人体站立作业的舒适区间，不需要弯腰或抬手即可完成全部操作。设备内部的气路、线路全部采用拖链规整排布，运动部件处预留足够的弯曲余量，避免长期运行出现线缆磨损、气路弯折漏气的问题，机架内部预留了电控元件的安装空间，PLC、伺服驱动器、气源处理元件全部集成在机架下部的独立电控仓内，检修时可直接打开侧门完成元件更换与参数调试。

　　设计过程中重点考虑了晶圆作业的洁净度要求，所有与晶圆接触的部位都采用防静电非金属材质，避免静电击穿晶圆电路，设备内部的运动部件都设置在检测区域的下方，减少摩擦产生的粉尘落到晶圆表面，护罩的接缝处都设置密封胶条，配合顶部的FFU送风接口，可直接对接车间洁净送风系统，维持设备内部的洁净度等级满足晶圆检测的环境要求。载具位的设计兼容标准晶圆花篮的放置尺寸，不需要额外定制转接治具，产线换型时只需要调用对应的检测程序，更换对应尺寸的取料吸嘴即可完成换型，换型时间可控制在10分钟以内，减少产线停线等待时间。

　　机器人的升降轴采用伺服电机搭配精密丝杠传动，旋转轴采用高精度谐波减速器，传动间隙小，定位精度稳定，长期运行的精度保持性好，不需要频繁校准位置。检测工位的载台采用真空吸附结构固定晶圆，吸附压力可通过调压阀精准调节，避免压力过大导致晶圆碎裂，压力不足导致检测过程中晶圆移位。设备的安全防护方面，检修门处设置安全联锁开关，门体打开时设备自动暂停运行，避免运动部件对检修人员造成机械伤害，操作面板上设置急停按钮，出现异常时可一键切断设备动力输出。
