UCP系列立式带座外球面支座轴承结构

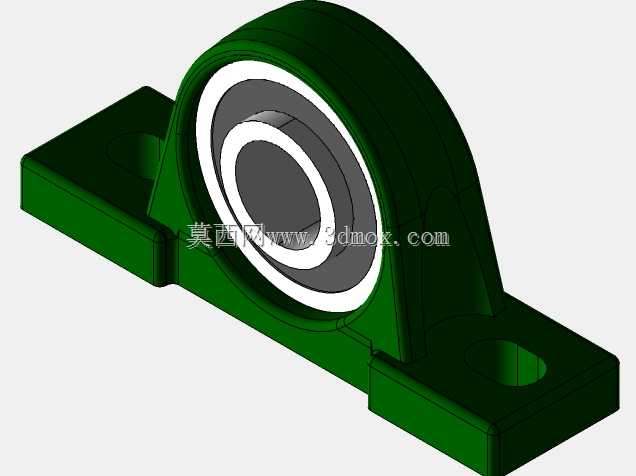

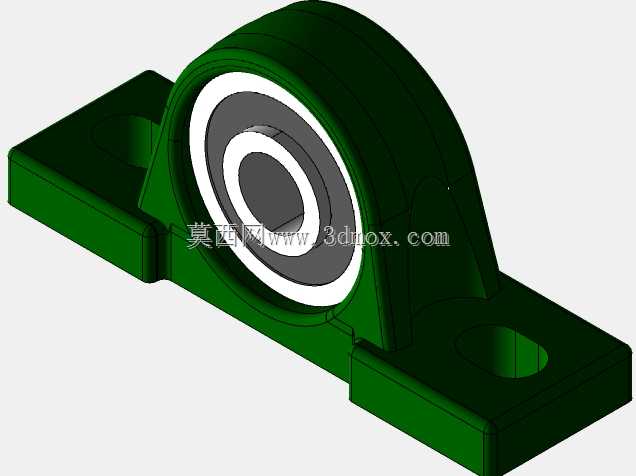

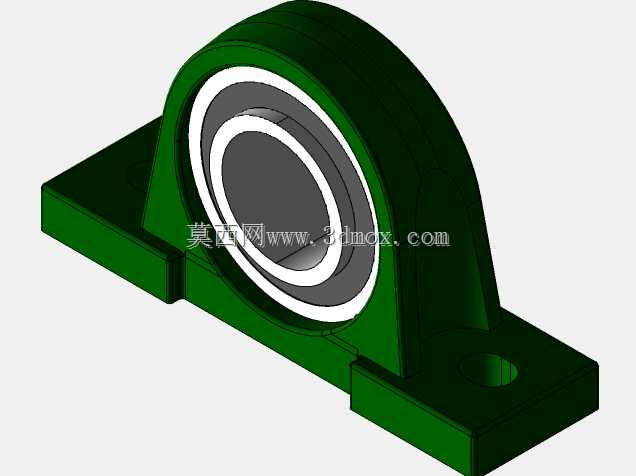

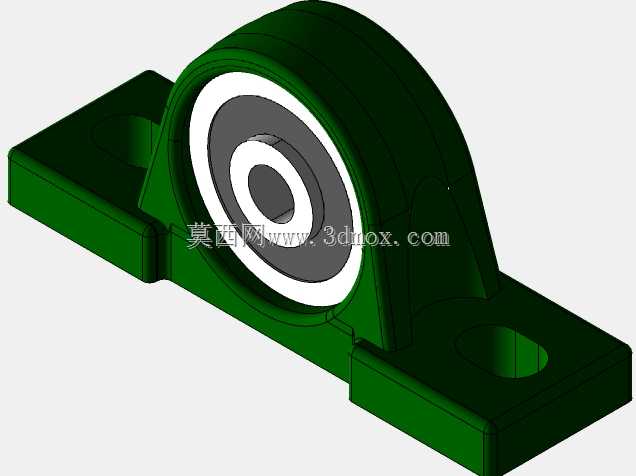

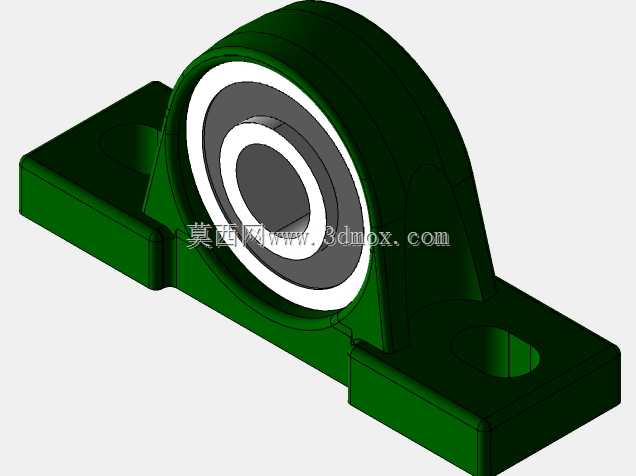

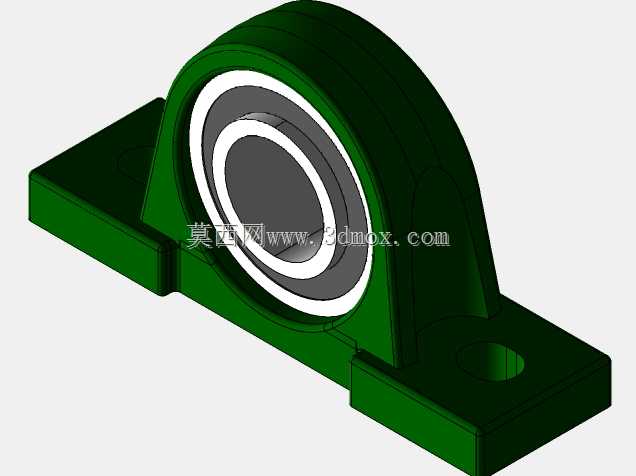

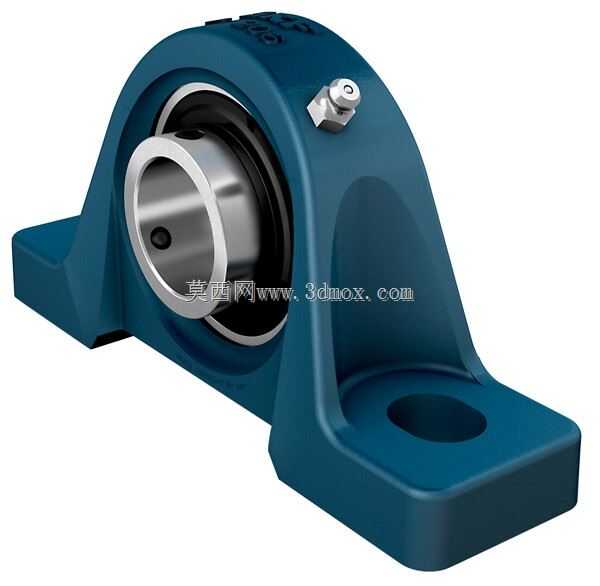

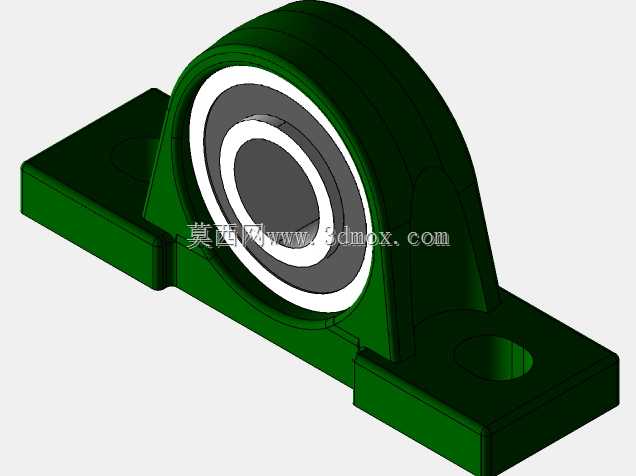

　　在常规机床加工、轻工输送、农业机械配套的传动系统里，带座外球面轴承一直是承担转轴支撑、补偿安装误差的核心基础部件，本次呈现的UCP系列立式支座轴承，覆盖UCP201到UCP213全段常用规格，适配从轻型传送辊道到中型机床主轴辅端的多类支撑场景。从实际工程选型的角度看，这类立式座轴承的核心优势在于自带安装基座，不需要额外设计轴承座的安装配合结构，能大幅缩短设备传动部分的设计周期，尤其适合非标设备快速迭代的项目需求。

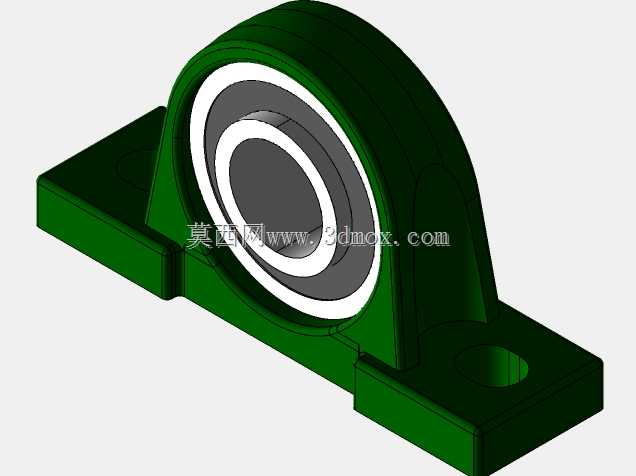

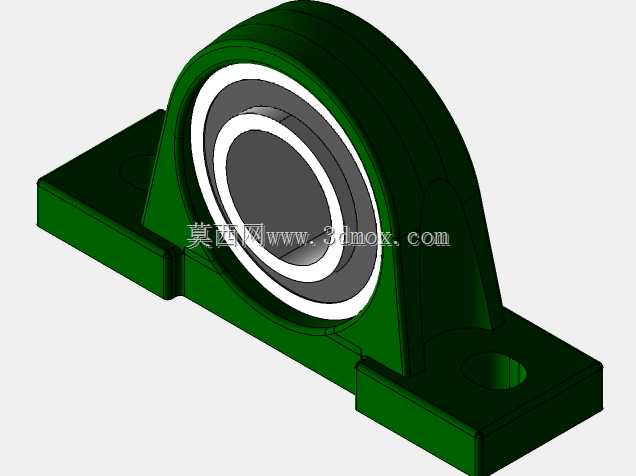

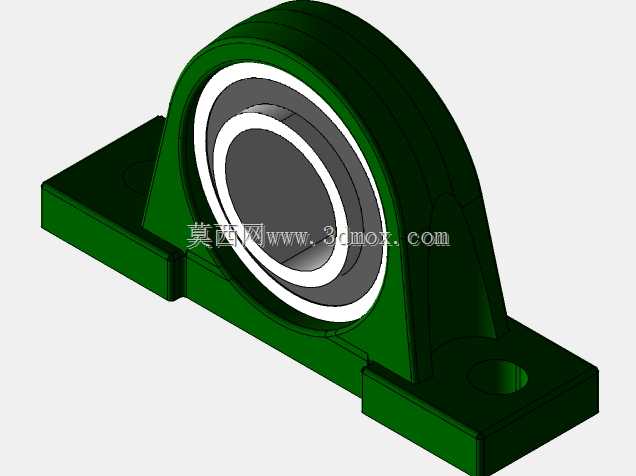

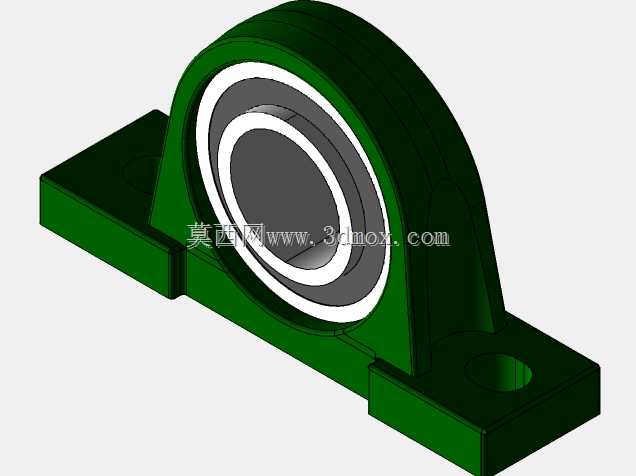

　　从结构设计逻辑来看，整个组件分为铸铁铸造的立式支座本体、内嵌的外球面球轴承、顶丝锁紧结构以及配套的密封组件几部分。支座本体采用灰铸铁一体铸造成型，底座设置两个长圆形安装螺栓孔，这种长孔设计并非加工误差预留，而是专门为安装时调整轴承轴向位置、补偿机架加工的孔位偏差设计，现场安装时不需要对机架安装孔做二次铰修，只要松开安装螺栓就能沿长孔方向微调轴承位置，对中小批量设备的装配友好度很高。支座的承力部分做了渐变式的加强筋过渡，从底座安装面到轴承包容面的壁厚逐步变化，既避免了直角结构带来的应力集中问题，也控制了整体铸件的重量，不会出现不必要的材料冗余。

　　内嵌的外球面轴承外圈为球面结构，和支座内的球面包容面配合，能自动补偿转轴安装时产生的角度偏差，比如在长距离辊道输送场景中，多段辊筒的同轴度很难做到完全一致，这种自调心特性就能避免轴承因为轴的偏斜产生额外的附加载荷，大幅延长轴承的实际使用寿命。轴承内圈延伸出支座端面，上面设置两个内六角顶丝，安装时将转轴穿入内圈孔后，拧紧顶丝就能实现轴承和转轴的周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，对于光轴的适配性极强，很多现场改造项目里甚至不需要拆卸原有轴系，就能直接替换安装这类轴承。

　　从安装边界尺寸来看，不同规格的UCP轴承对应不同的轴径适配范围，比如UCP204适配20mm轴径，UCP208适配40mm轴径，选型时除了核对轴径尺寸，还要重点确认底座的安装孔中心距、轴承中心高两个核心参数：中心高决定了转轴的安装高度，直接关联整个传动系统的中心高匹配；安装孔中心距则要和机架上预设的安装梁宽度匹配，避免出现螺栓孔对不上的问题。另外要注意，这类轴承的密封结构为接触式橡胶密封，能阻挡常规工况下的粉尘、切削液飞溅进入轴承内部，但在有大量硬质颗粒冲刷、或者高温腐蚀的场景下使用时，还需要额外增加外置的密封防护结构，不能直接裸露在恶劣工况中。

　　在机床加工场景中，这类轴承常被用在排屑器的辊筒支撑、冷却系统的泵轴辅端、防护门的导向轮支撑位置，这些位置的载荷不大但对安装便捷性要求高，不需要高精度的角接触轴承或者滚子轴承，用这类带座轴承就能完全满足使用需求，同时后期维护也很方便，轴承失效后可以直接整体更换组件，不需要拆卸整个轴系做轴承内圈外圈的分离拆卸，能大幅缩短设备的停机维护时间。在农机配套场景中，比如小型脱粒机、输送带的辊轴支撑，这类轴承的自调心特性能适应机架焊接带来的变形误差，即使机架在使用中出现轻微形变，轴承也能正常运转不会出现卡滞。

　　建模过程中需要重点注意几个配合面的公差设置：轴承外圈和支座球面的配合为间隙配合，要保证外圈能在支座内做小角度的摆动，不能做成过盈配合否则会失去自调心能力；内圈和轴的配合为过渡配合，靠顶丝的锁紧力实现周向固定，如果配合过松会出现轴和内圈打滑跑圈的问题，过紧则会给现场安装带来困难。另外支座上的注油嘴位置要设置在轴承的承载区侧面，保证润滑脂能顺利注入轴承滚道位置，不要将注油嘴设置在轴承的正下方或者正上方，避免润滑脂无法有效进入滚道或者出现漏油问题。底座的安装面要做铣削加工，保证和机架安装面的贴合度，避免安装后轴承出现倾斜，长圆形安装孔的两端要做圆弧过渡，不要出现直角尖角，减少安装时螺栓的卡滞问题。
