四爪自定心车床卡盘夹头结构设计

项目分类:机床 发布时间:2024-02-04 ID:735033
  • 四爪自定心车床卡盘夹头结构设计
  • 四爪自定心车床卡盘夹头结构设计
  • 四爪自定心车床卡盘夹头结构设计
  • 四爪自定心车床卡盘夹头结构设计
  • 四爪自定心车床卡盘夹头结构设计
  • 四爪自定心车床卡盘夹头结构设计

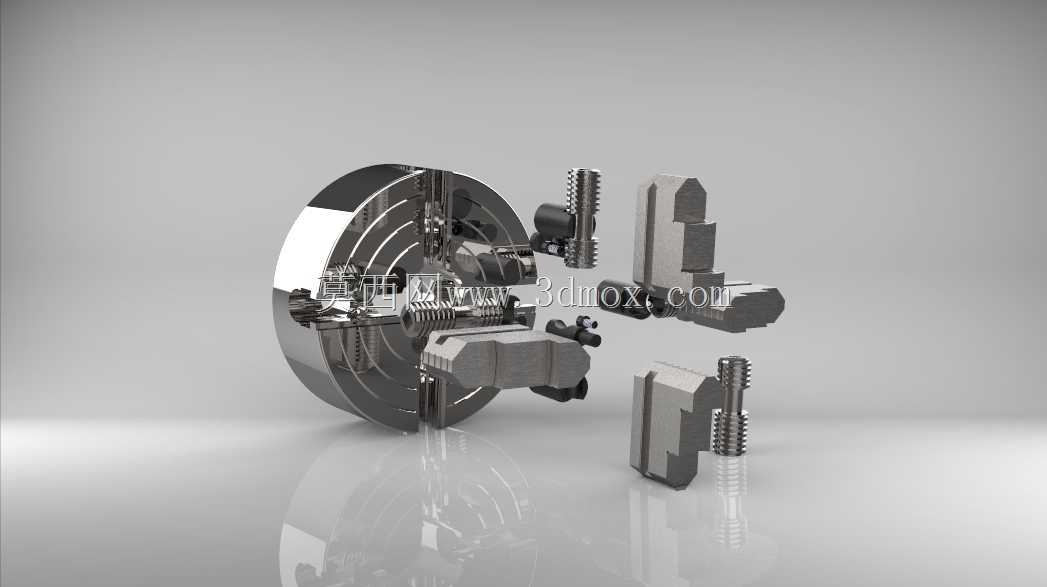

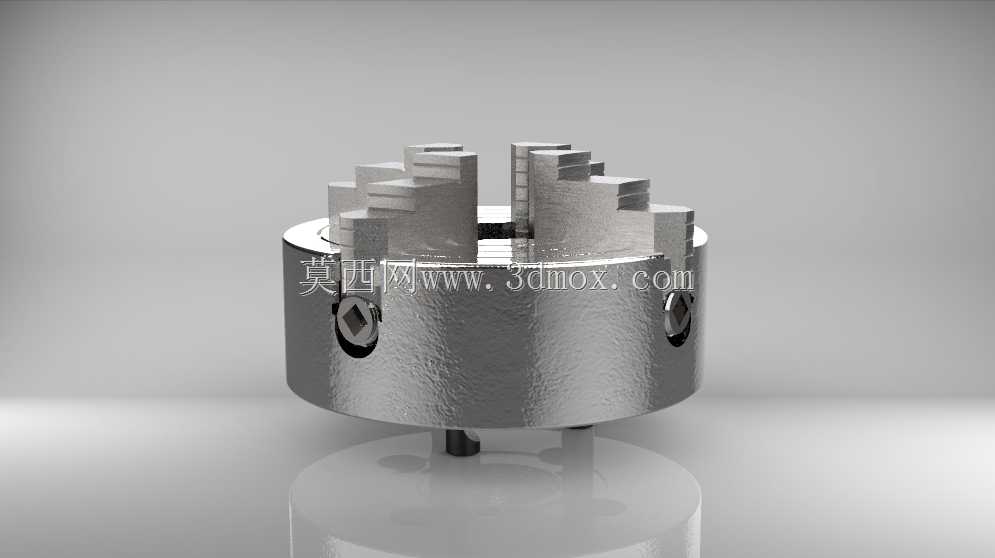

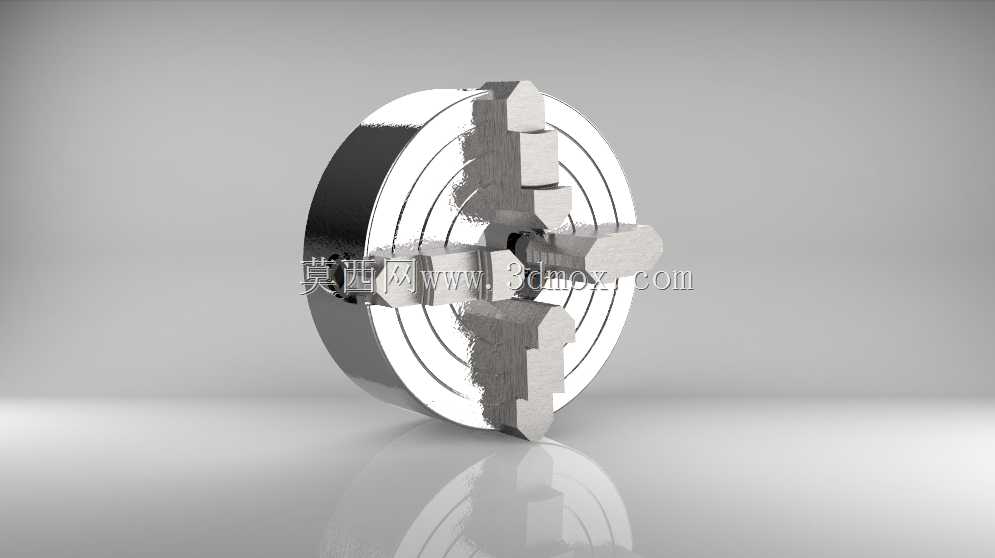

  在金属切削加工的工序流转里,车床夹头是直接决定装夹可靠性与加工精度的核心执行部件,这类安装在主轴输出端的夹具,需要同时承担扭矩传递、工件定位、夹紧力维持的多重作用,日常生产中不管是轴类零件的外圆车削、盘类零件的端面加工,还是异形件的偏心切削,都需要匹配对应装夹范围的夹头来完成工件固定。本次设计的四爪车床卡盘,和常见的三爪自定心卡盘形成功能互补,三爪结构更适配圆形、正六边形这类具备规则径向对称特征的工件,装夹时可通过联动结构自动完成定心,效率更高但适配范围有限;四爪结构的单爪可独立调整行程,既可以装夹规则截面的棒料、盘件,也能完成偏心件、不规则轮廓铸件、方形毛坯的装夹固定,在小批量多品种的机加工车间、维修班组的非标零件加工场景中,

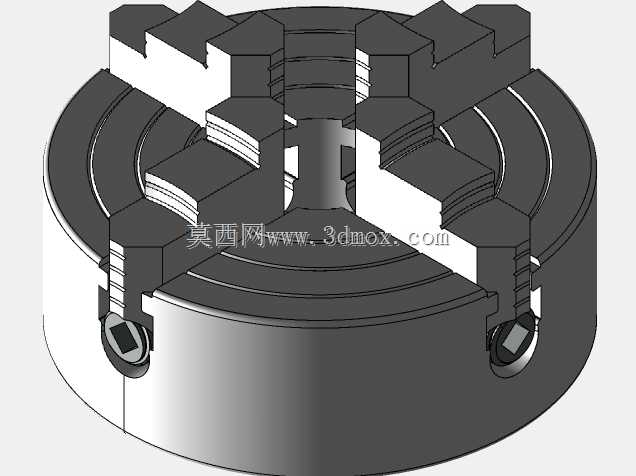

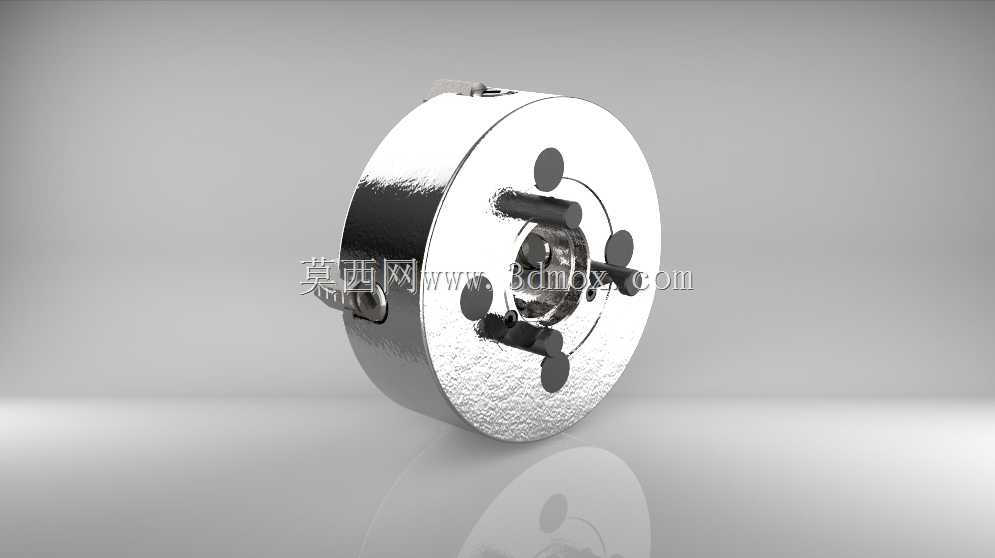

  这类四爪卡盘的使用频次甚至高于通用三爪卡盘。从结构设计逻辑来看,整个卡盘的盘体采用高强度铸铁材质铸造后时效处理,消除内应力避免长期使用出现形变,盘体背面的连接法兰直接和车床主轴的端部定位止口配合,安装时需要保证卡盘端面和主轴轴线的垂直度误差控制在0.02mm以内,否则会出现装夹工件的径向跳动超差,直接影响后续车削的尺寸精度与表面粗糙度。盘体内部的平面螺纹结构和四个卡爪底部的齿形啮合,当使用卡盘扳手转动端部的小锥齿轮时,会带动盘体内部的大锥齿轮转动,大锥齿轮背面的平面螺纹同步驱动四个卡爪沿盘体的径向导轨做同步进给,实现工件的定心夹紧;同时每个卡爪都配有独立的锁紧螺钉,在装夹异形工件时,可以单独调整单个卡爪的伸出量,

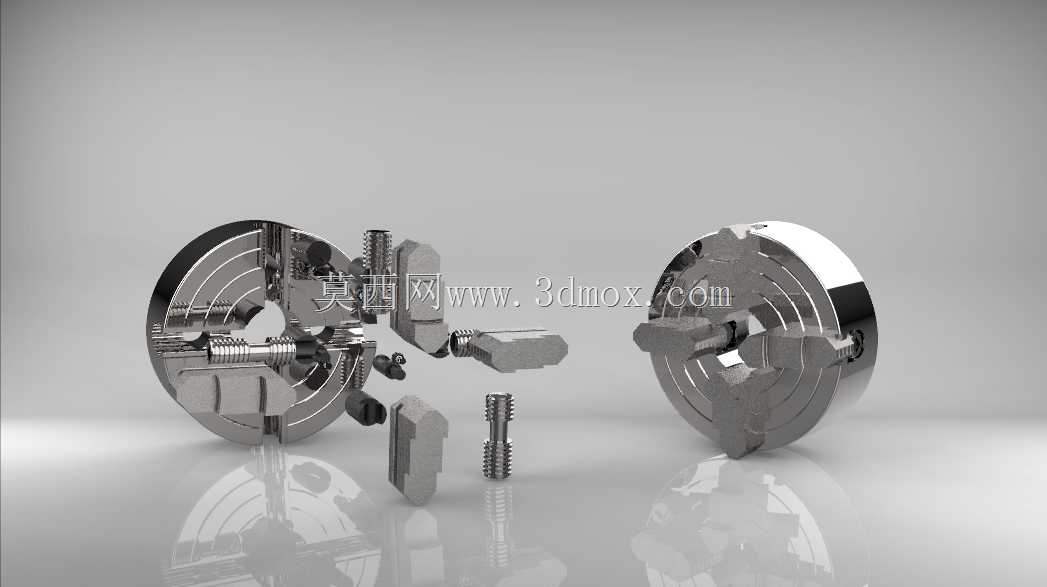

  找正工件的回转中心后再锁紧,满足偏心加工、异形件装夹的需求。卡爪本身采用可拆卸设计,配备正爪和反爪两套组件,正爪用于装夹直径较小的棒料、中小型盘类零件,夹紧范围覆盖直径10mm到160mm的常规工件;反爪则通过反向安装的方式,用于装夹直径较大的盘类、环形工件,最大装夹直径可扩展至320mm,覆盖普通卧式车床CA6140的常规加工尺寸范围。在安装边界的设计上,卡盘整体的外径尺寸控制在200mm,整体厚度110mm,背面的连接止口尺寸匹配CA6140车床主轴的前端法兰规格,安装时不需要额外制作过渡连接盘,可直接通过主轴端部的锁紧螺栓完成固定,安装后卡盘的最大回转半径不会超出车床的床身导轨间距,避免加工过程中卡盘和导轨、刀架发生运动干涉。

  从实际使用的功能特性来看,这类卡盘的夹紧力可以通过扳手的拧紧力矩调整,加工钢件等重切削工况时,可适当增大拧紧力矩保证夹紧力足够,避免高速重切削时工件飞出;加工薄壁铜件、铝件等易变形工件时,则适当降低夹紧力,防止装夹变形导致工件加工后出现尺寸超差。日常维护中,需要定期清理卡爪导轨缝隙里的切屑、切削液残留,定期注入润滑脂保证平面螺纹和卡爪的滑动顺畅,避免切屑卡滞导致卡爪进给不同步、定心精度下降的问题。在实际生产场景中,这类四爪卡盘除了用于常规的外圆、端面车削,还可以配合花盘、角铁等附件,完成复杂异形零件的装夹,比如支架类零件的轴承孔车削、偏心轴的偏心距加工,都需要通过四爪卡盘的单爪调整功能完成工件找正,相比专用夹具,通用四爪卡盘的适配性更强,不需要针对单一零件制作专用工装,能有效降低小批量加工的工装成本,缩短生产准备周期。设计过程中需要重点关注卡爪导轨的配合间隙,间隙过大会导致卡爪夹紧时出现上翘,影响装夹的同轴度;间隙过小则会导致卡爪滑动卡滞,操作费力。同时盘体内部的锥齿轮啮合间隙也要控制在合理范围,间隙过大会导致卡盘转动时出现反向间隙,影响定心精度,间隙过小则会导致转动扳手时阻力过大,操作不便。
