轮式工程装载机整机结构三维建模

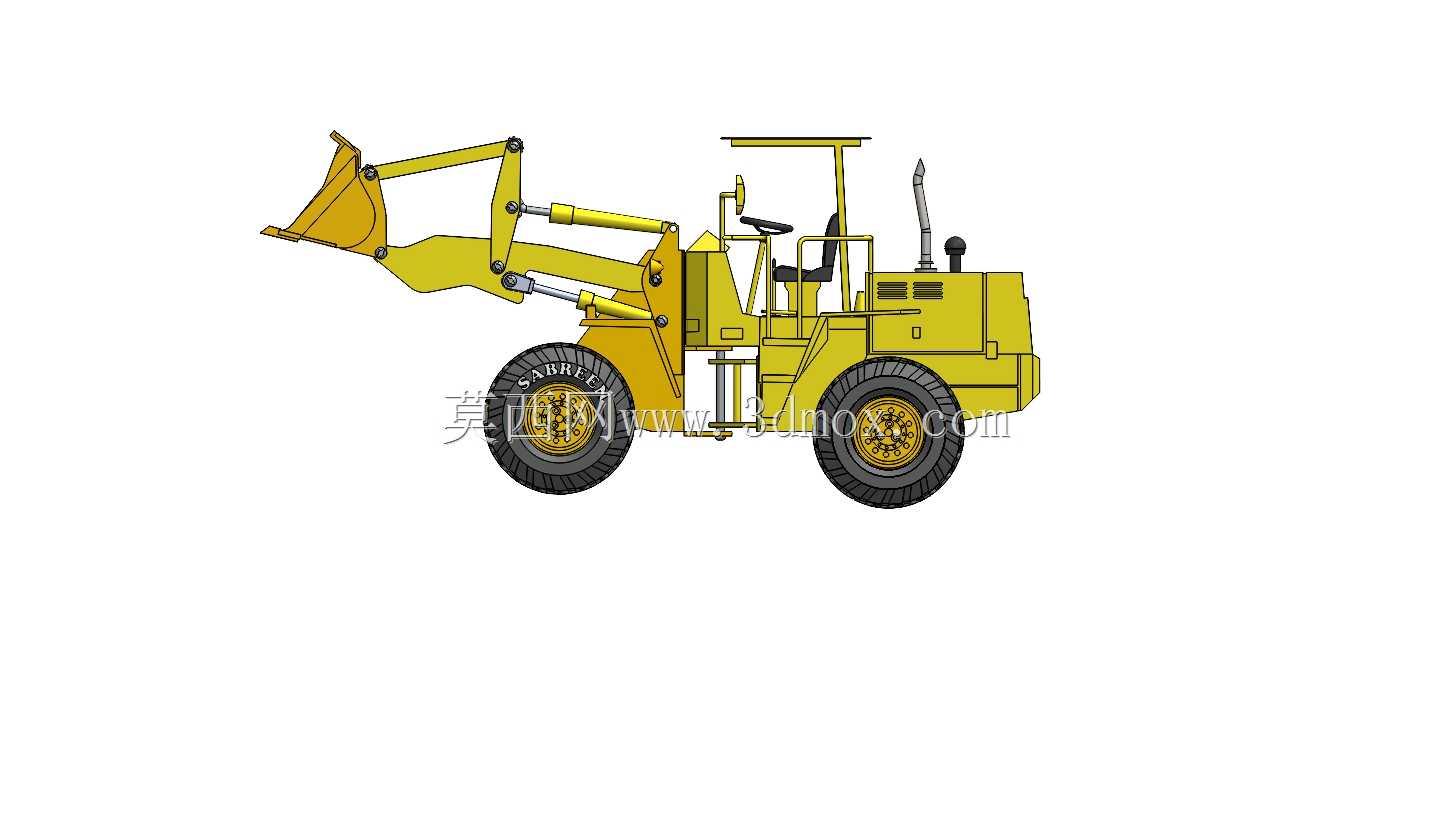

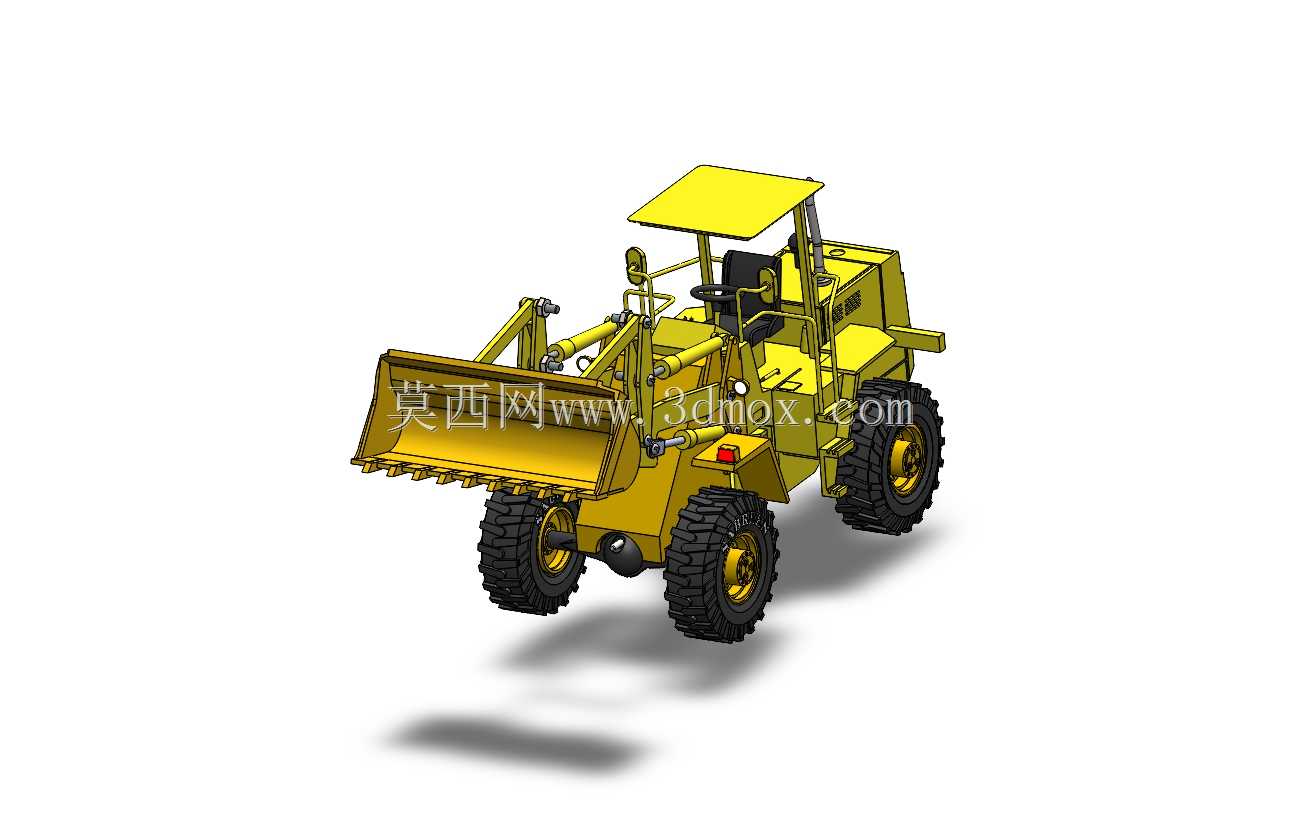

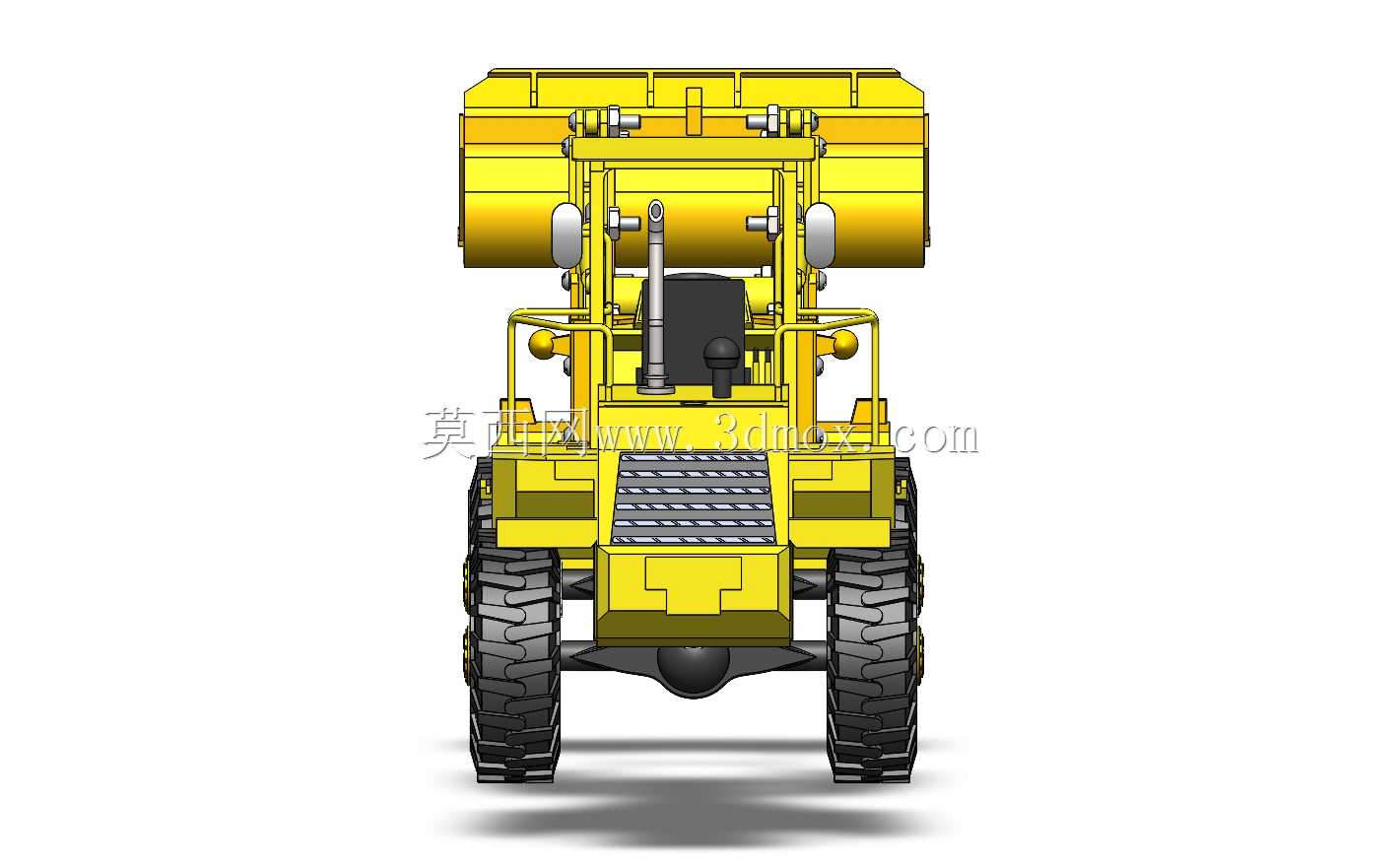

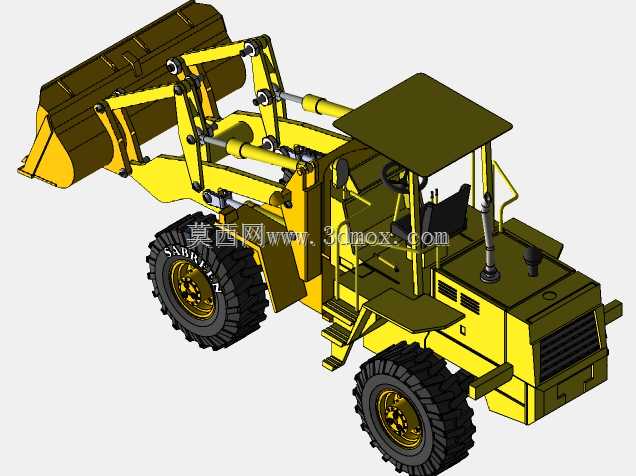

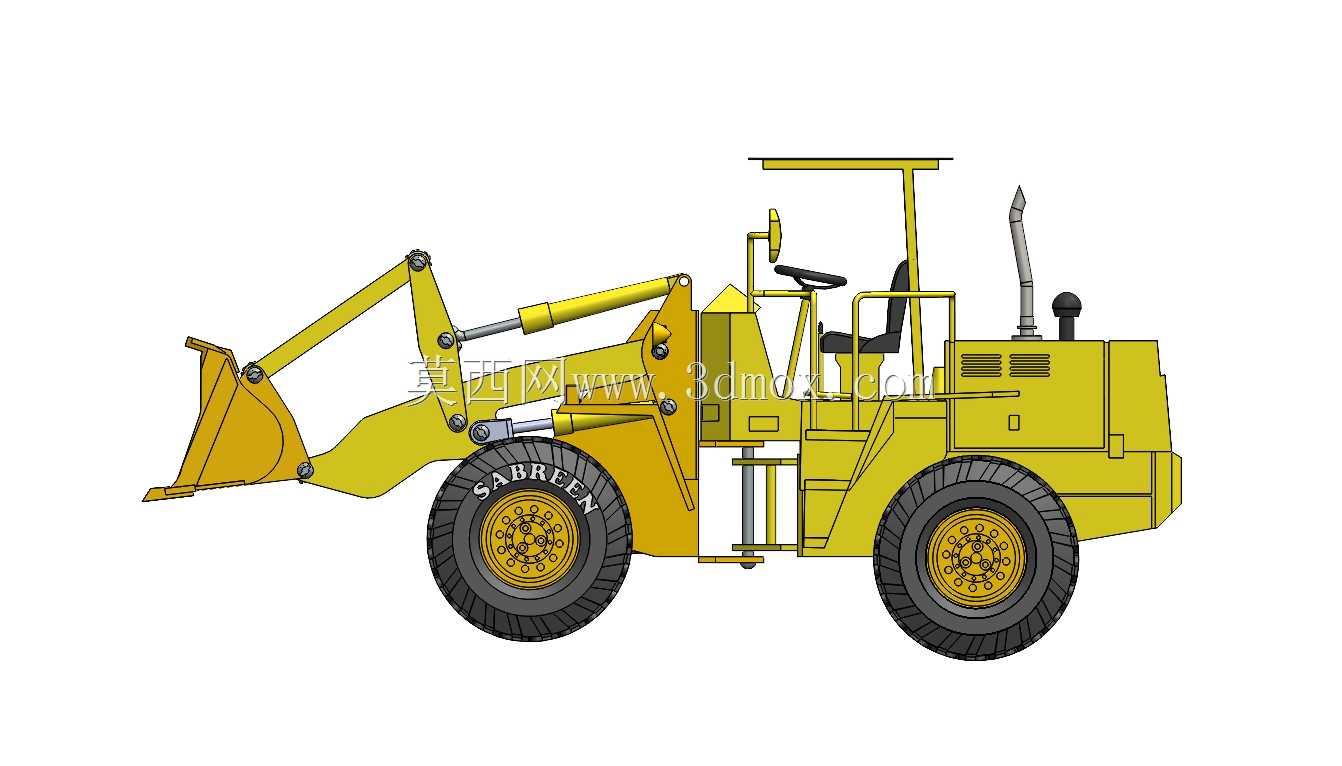

　　在土方作业、矿山剥离、基建物料转运、厂区散料堆存的现场，轮式装载机是出场率极高的通用作业设备，区别于履带式装载设备的低通过速度，轮式结构可以让设备在硬化路面、临时修整的作业面完成快速转场，不需要额外的平板拖车转运，短距离作业调度的灵活性优势十分明显。这套三维建模完整还原了整机的结构逻辑，从前端工作装置到后部动力舱，每一处铰接点、运动副的位置都按照实际设备的作业边界做了约束还原。前端铲斗的斗容匹配常规中小型装载机的作业量级，斗刃做了加厚耐磨结构的还原，斗体与动臂的铰接点位置经过运动校核，保证举升过程中铲斗不会出现物料倾洒的问题，翻斗油缸的行程匹配动臂举升的全行程范围，在最高举升位置时，铲斗的倾翻角度可以满足散料快速卸出的要求，

　　不会出现粘斗、余料残留的情况。动臂部分采用双摇臂的铰接结构，左右两侧的动臂通过横梁做刚性连接，保证偏载作业时两侧受力均匀，不会出现单侧结构应力集中导致的变形问题，摇臂与拉杆的铰接点位置经过优化，在铲斗插入料堆的作业状态下，连杆机构可以提供足够的掘起力，不需要额外加大油缸输出压力就能完成密实物料的铲装作业。驾驶室部分采用开放式顶棚结构，对应南方炎热地区作业的通风需求，驾驶室内的操纵杆、座椅、转向盘的位置按照人机工程尺寸做了还原，操作视野可以覆盖前端铲斗的全作业范围，驾驶员不需要大幅度侧身就能观察到铲斗刃口与料堆、卸料点的相对位置，减少作业过程中的视觉盲区。车架部分采用前后铰接的结构，转向油缸布置在铰接点两侧，

　　转向时的转弯半径匹配窄小作业场地的转向需求，在厂区料场、狭窄基坑边作业时不需要多次倒车调整就能完成转向对位。行走部分采用大花纹深沟槽的工程轮胎，胎面花纹的角度设计兼顾硬化路面行驶的耐磨性与松软场地的抓地力，轮辋采用多螺栓固定结构，匹配重载作业时的承载需求，轮胎与车架、挡泥板之间的间隙预留了足够的跳动空间，在颠簸路面行驶时不会出现轮胎剐蹭车架的问题。动力舱布置在车架后部，一方面可以平衡前端工作装置满载时的重量，减少前轮的载荷集中，另一方面后置的动力舱可以让维修人员从地面直接接触到维护点位，日常检查油液、更换滤芯不需要攀爬设备。液压管路的布置沿着动臂、车架的结构件内侧走线，既避免作业过程中落石、物料剐蹭损坏管路，也让整机外观更加规整，

　　管路的弯曲半径符合液压系统的安装要求，不会出现过小折弯导致的油路阻力过大问题。建模过程中对所有运动部件做了干涉检查，在动臂举升、下降、铲斗收翻、整机转向的全动作行程内，相邻部件之间都预留了足够的安全间隙，不会出现结构剐蹭卡滞的问题，安装边界尺寸可以直接用于作业场地的通道规划、卸料高度适配参考，比如在搭配自卸车作业时，最高举升位置的卸料高度可以匹配常规中型自卸车的货箱栏板高度，不需要额外调整作业平台高度。这类设备的实际作业场景覆盖极广，从建筑工地的砂石料转运、基坑开挖的土方归集，到矿山的矿石短距离倒运、厂区的煤炭、废渣清理，甚至是抢险救灾现场的障碍物清理，都能通过更换不同的属具完成对应作业，比如更换货叉可以完成托盘货物的装卸，更换抓斗可以完成木材、废钢的抓取，建模时保留了前端属具的安装接口尺寸，可以直接拓展不同属具的结构设计。
