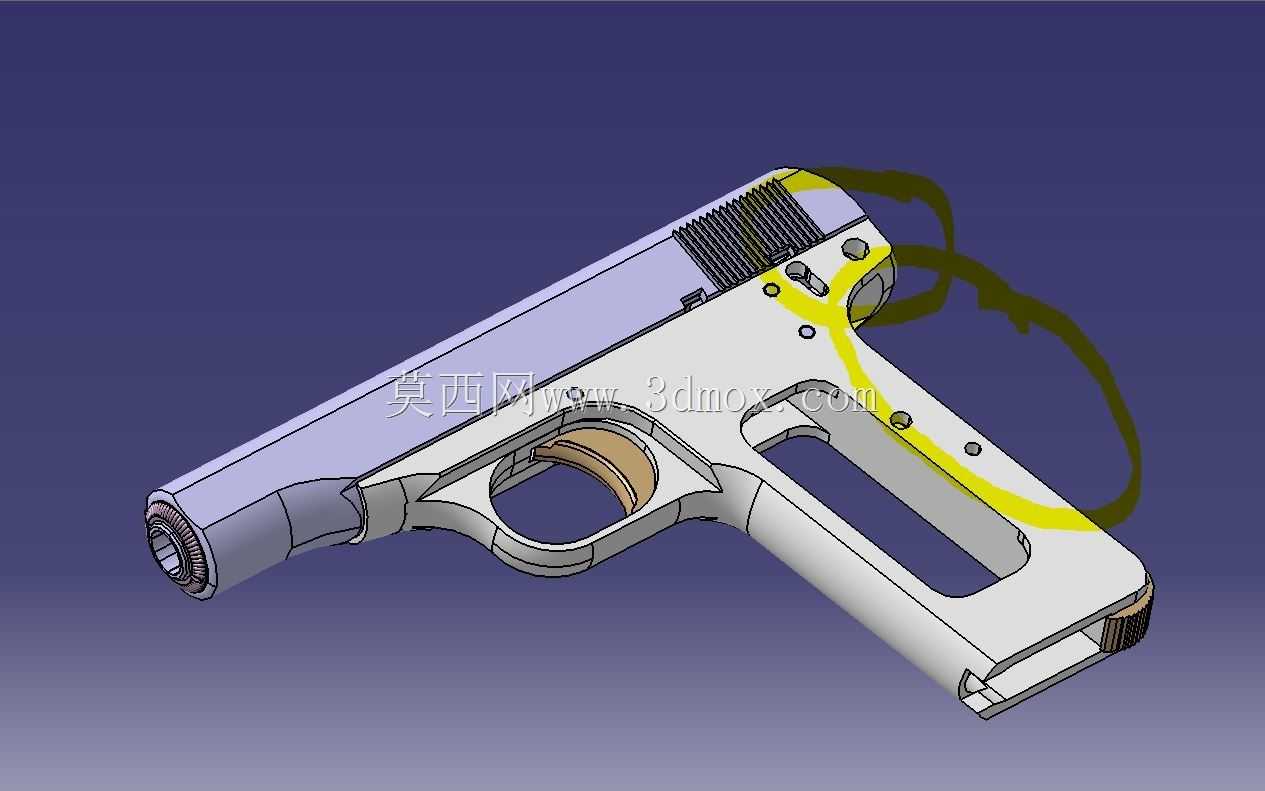

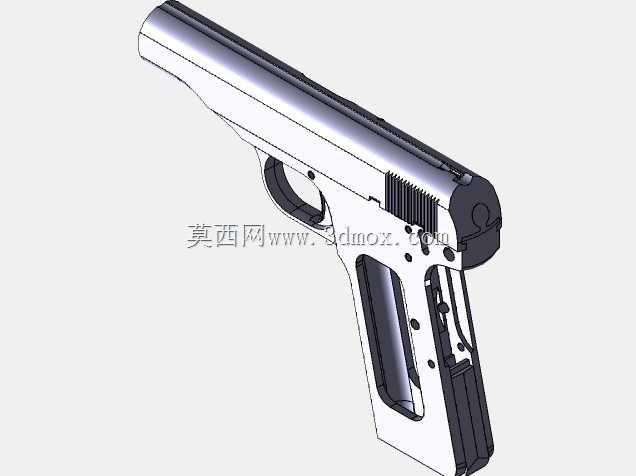

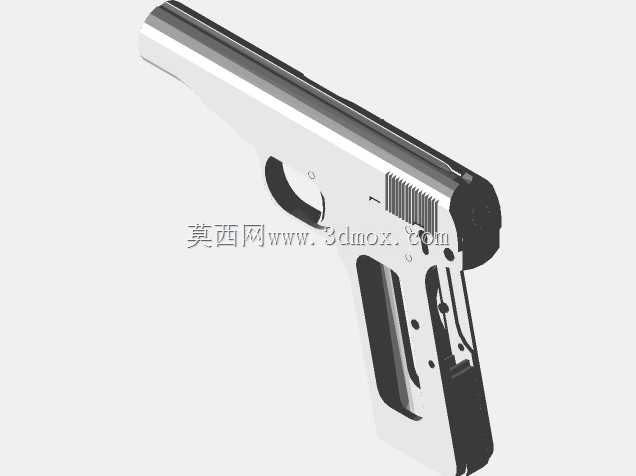

FN1922紧凑型半自动手枪结构三维数模

　　这套三维数模完整还原了FN1922紧凑型半自动手枪的全部装配关系与零件细节，建模过程中优先保证各运动部件的配合间隙与行程逻辑符合真实枪械的工作原理，而非仅做外观曲面堆砌。从结构布局来看，该枪采用自由枪机式自动原理，套筒兼作枪机主体，套在枪管外侧做前后往复运动，枪管通过下方铰链与底把连接，在套筒后坐过程中完成开锁、抽壳、抛壳、压倒击锤、复进推弹入膛的整套循环，数模中套筒内部的弹膛让位槽、抽壳钩卡槽、抛壳挺让位缺口均按实物比例做出，没有省略影响动作逻辑的特征。底把部分整合了握把、扳机护圈、弹匣仓、发射机座功能，握把采用符合人体工学的倾斜角度，握持时虎口位置贴合套筒座后缘，扳机护圈轮廓预留了戴薄手套操作的空间，弹匣为单排供弹结构，

　　弹匣本体、托弹板、托弹簧、弹匣底板、弹匣卡笋的装配关系完整，弹匣插入握把后由侧面卡笋锁定，拆装行程与实物一致。尺寸边界方面，整枪全长控制在紧凑型自卫手枪的常规区间，枪管长度适配.32ACP口径弹药的内膛尺寸，套筒前后两端的防滑纹做了细密的竖向齿形结构，方便手动拉套筒上膛时增加摩擦力，准星与照门分别固定在套筒前端与后上方，照门缺口与准星顶端的高度差经过校准，保证瞄准基线与枪管轴线平行。击发机构包含击针、击针簧、击锤、阻铁、扳机连杆、手动保险，手动保险旋转至保险位时会锁定阻铁与套筒，数模中保险轴的回转角度、卡槽定位深度均还原了实物的挡位手感，扳机为弧形轮廓，扳机行程内的连杆传动路径没有与弹匣、握把片发生干涉。外观曲面处理上，

　　套筒侧面的线条从后向前逐步收窄，枪口帽位置做了滚花防滑纹理，握把护板通过两颗螺钉固定在底把两侧，护板表面的防滑纹路提升握持摩擦力。这套数模可用于枪械原理教学演示、结构运动仿真、轻武器外观设计参考，在装配验证阶段可直接在软件中模拟套筒后坐全行程，检查各零件在极限位置是否存在碰撞干涉，也可拆分出单个零件做工程图导出，用于五金加工工艺参考，所有配合面的公差预留均按照常规枪械零件的加工精度设定，滑动配合面间隙控制在0.02至0.05毫米区间，固定配合面采用过盈或螺钉锁紧的连接方式，整体结构紧凑，没有多余的冗余特征，完全体现了早期小型半自动手枪简洁可靠的设计思路。
