小型辊式钣金折弯加工设备结构设计

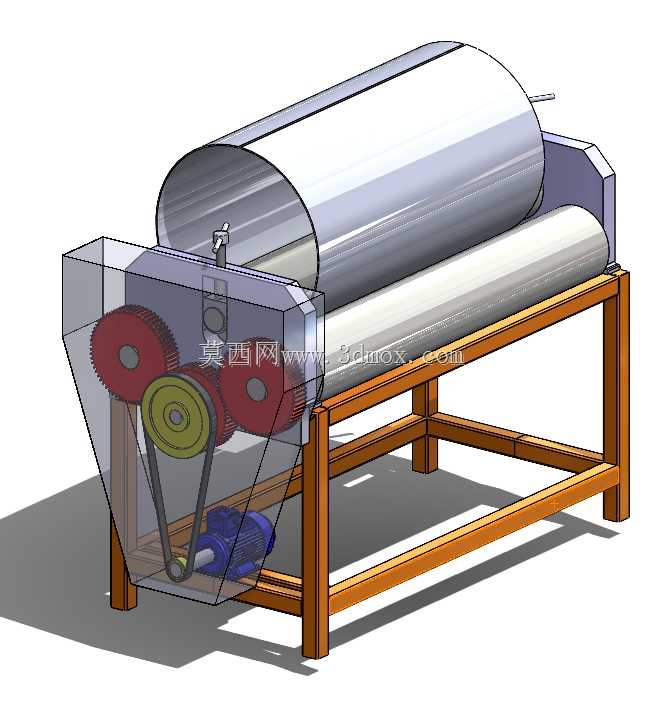

　　在中小型五金加工、钣金件小批量试制场景中，这类辊式折弯设备常被用于薄金属板材的圆弧弯折、连续卷边作业，区别于传统闸式折弯机的直线折角加工逻辑，该设备通过双辊差速挤压配合辊面曲率，可实现连续曲面的钣金成型，适配通风管道薄壁件、小型容器筒体、五金装饰弯弧件的加工需求，无需更换模具即可完成一定曲率范围内的弯折作业，适配0.5-2mm厚度的冷轧钢板、铝板等常用钣金材料加工。从结构设计逻辑来看，设备整体采用方管焊接机架作为承载基础，机架底部预留了地脚安装孔位，安装时需保证机架上平面的水平度误差不超过0.2mm/m，避免辊轴倾斜导致加工件出现扭曲、曲率不均的缺陷；机架上方平行布置两根成型辊，上辊为被动压辊，

　　两端通过滑块结构安装在机架侧立板的导向槽内，可通过顶部的调节螺杆调整上下辊之间的间隙，适配不同厚度板材的进料需求，下辊为主动驱动辊，辊面做了淬火硬化处理，表面硬度达到HRC45-50，减少长期使用后的磨损变形。传动系统布置在机架侧端的透明护罩内，采用三级齿轮减速搭配皮带轮一级减速的传动结构，电机输出的动力先通过V带传递到中间传动轴，再经过不同齿数的齿轮组啮合减速后，将动力传递到下辊轴端，齿轮传动比经过匹配计算，可让下辊获得12-18r/min的工作转速，既保证板材进给的平稳性，也避免转速过快导致板材打滑、弯折面出现褶皱。护罩采用透明亚克力材质制作，既可以直观观察齿轮、皮带的运行状态，也能防止加工过程中杂物卷入传动结构，

　　同时避免操作人员误触运转部件引发安全风险。设备的进料端没有设置额外的导向托板，使用时需搭配辅助工作台承托待加工板材，保证板材进料时与辊轴轴线保持垂直，否则会导致加工出的弯弧件出现锥度偏差；上辊的一端设置了快速卸料结构，弯折完成的筒体类工件可通过松开端盖后直接从辊轴上抽出，无需额外拆卸其他部件，提升小批量加工时的上下料效率。从安装边界来看，设备整体长度约1200mm，宽度约650mm，高度约950mm，不含电机的整机重量约180kg，安装时需在设备周边预留至少800mm的操作空间，用于板材进料、成品卸料以及日常的维护调整；设备底部的四个支脚可通过垫片调整高度，适配不同平整度的车间地面，电机接线需做好接地防护，

　　传动护罩需在设备运转前完全闭合，避免出现安全隐患。在实际使用过程中，调整上下辊间隙时需保证两端间隙一致，可通过塞尺分别测量辊轴两端的间隙值，偏差控制在0.05mm以内，否则会导致板材在进给过程中出现跑偏，弯折后的工件曲率不均；针对不同曲率的加工需求，可通过调整上辊的下压量来控制弯折半径，下压量越大，板材的弯折半径越小，初次加工某一规格工件时，可先采用边角料试折，测量曲率符合要求后再进行批量加工。齿轮传动部分需定期加注锂基润滑脂，皮带的张紧度可通过电机安装板的长孔进行调整，避免皮带打滑导致转速损失，辊面需定期清理残留的金属碎屑、油污，避免压伤工件表面影响加工质量。这类设备相比大型折弯设备，占地面积小、操作门槛低，适合小型五金加工厂、钣金维修门店、教学实训场景使用，结构上没有复杂的电控系统，故障率低，维护成本低廉，可完成常规折弯设备难以实现的连续弧面弯折作业，填补了小型钣金弯弧加工的设备缺口。
