多工位连续辊压冷弯成型设备结构

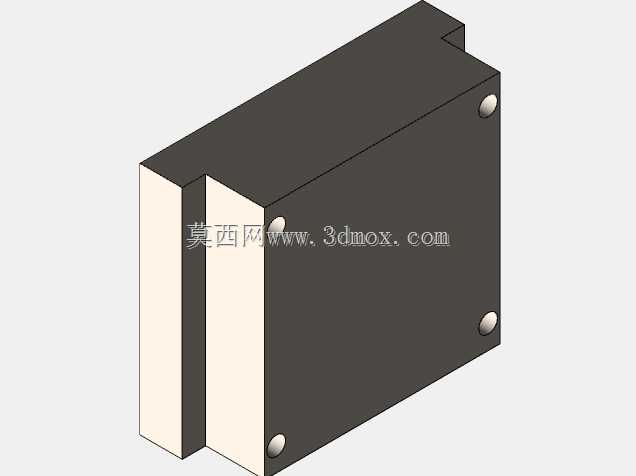

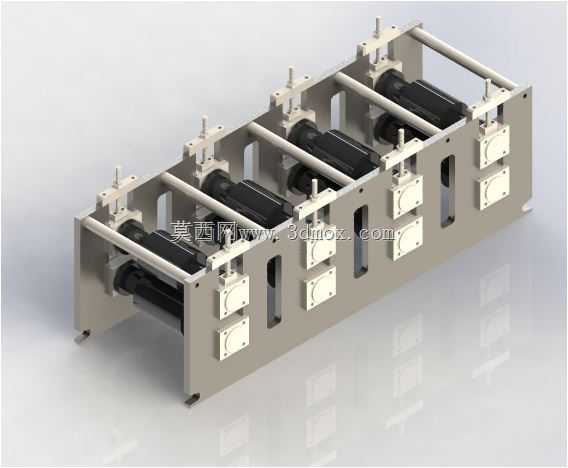

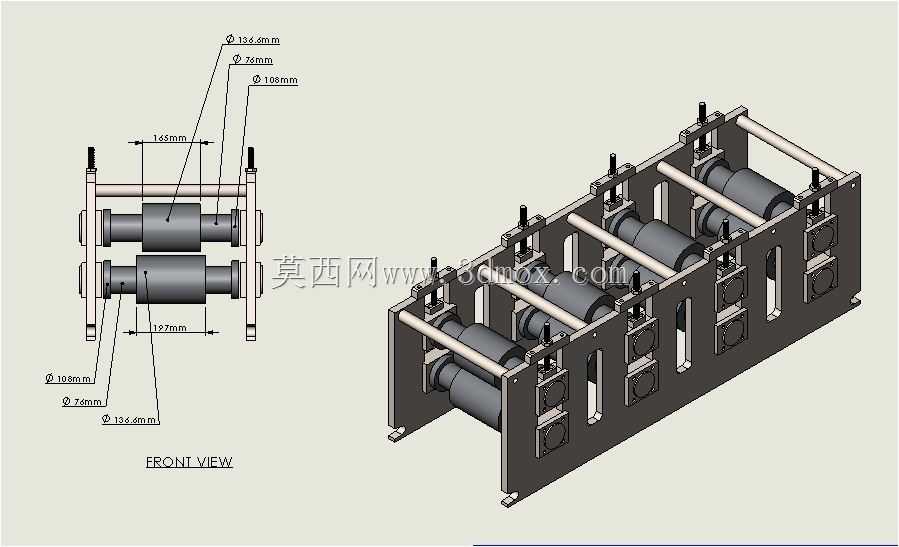

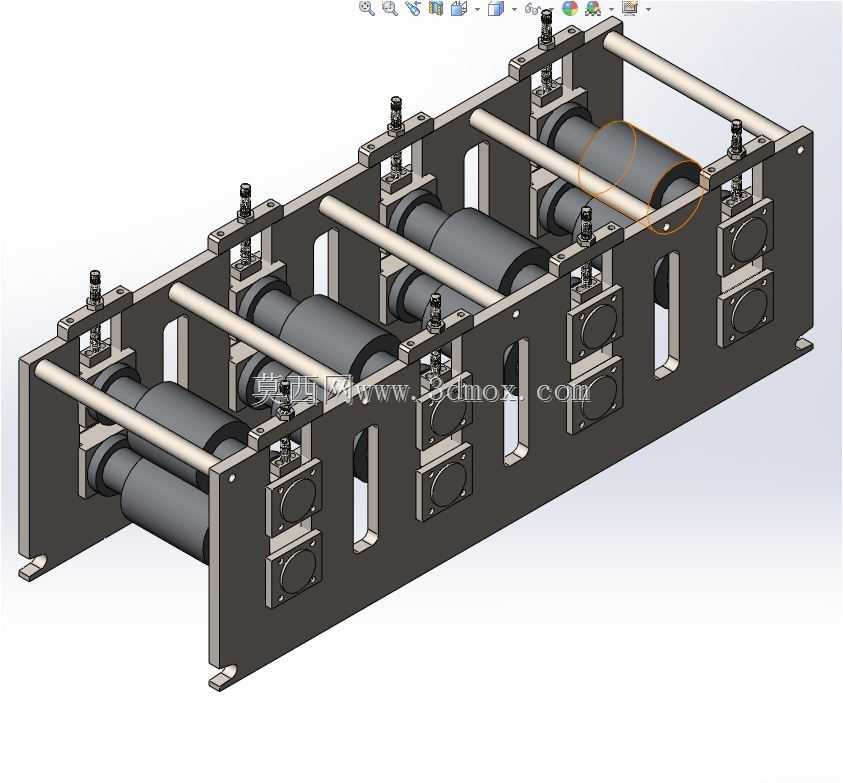

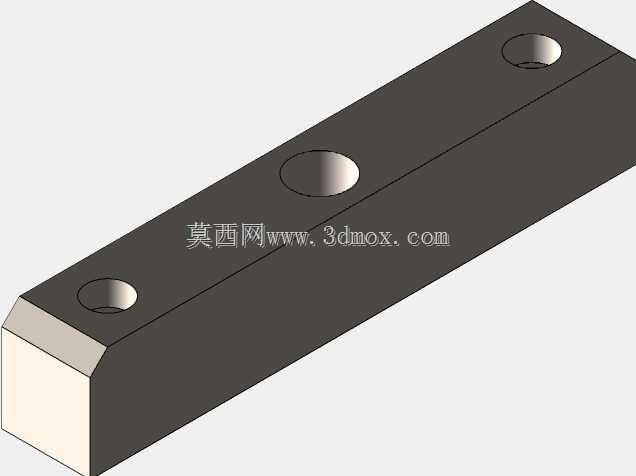

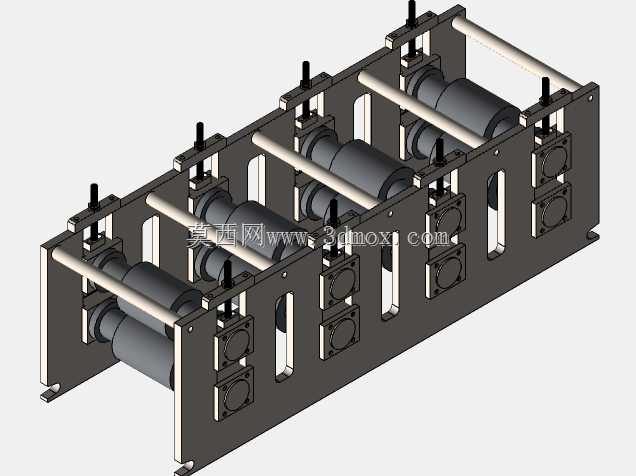

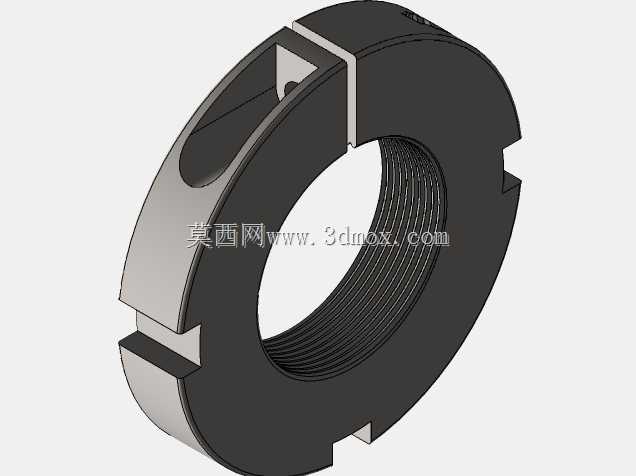

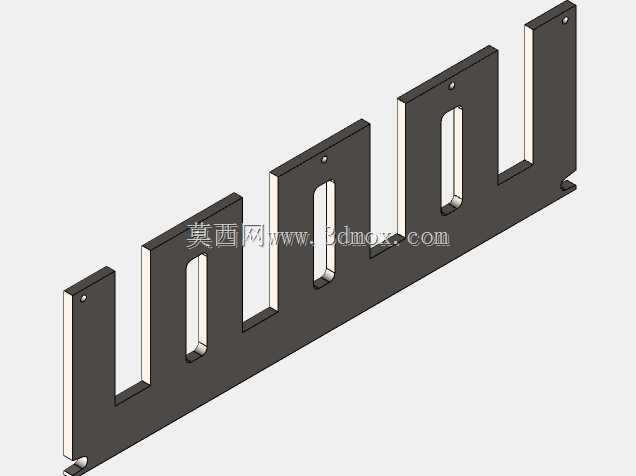

　　这套冷弯成型辊压设备，主要面向金属带材连续冷弯成型的生产场景，常见于电气母线槽外壳、轻钢型材、五金冲压配套型材的批量加工产线，替代传统单工序折弯、冲压的分散加工模式，可实现带材开卷后一次性连续成型为目标截面型材，大幅减少工序间转运与重复定位带来的精度偏差。从结构布局来看，设备采用整体焊接式框架机身，长向排布多组成型辊站，每一组辊站对应型材截面的一个成型角度递进步序，避免单次变形量过大造成带材局部应力集中、边部波浪或开裂缺陷。每组成型辊的上下辊轴均配置独立的高度调节滑块与锁紧机构，适配不同厚度带材的辊缝调整需求，滑块与机身导轨面采用研磨配合，保证长期运行下的辊位精度保持性，减少辊系偏移造成的型材侧弯、扭拧缺陷。

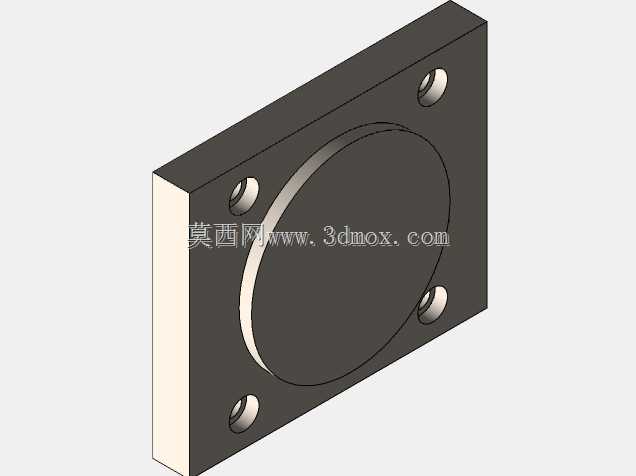

　　设备的传动侧布置有独立的动力分配单元，每根下辊轴通过同步传动结构连接，保证各辊站线速度一致，避免带材在辊间出现拉薄或堆料问题，成型过程中带材始终处于受控的匀速进给状态，成型尺寸稳定性更易控制。操作侧的每一组辊站都配置了对应的调节手轮与刻度标识，现场调机人员可快速完成辊缝、压下量的微调，无需反复拆装辊系，缩短换型调试的时间成本。设备的进料端预留了带材导向与校平机构的安装接口，可对接开卷机、校平机构组成完整的冷弯生产线，出料端可配套追切机构实现定尺切断，满足连续化生产的布局需求。从安装边界来看，设备整体采用落地式安装结构，机身底部预留有地脚螺栓安装孔，安装时需保证机身长向水平度偏差不超过0.1mm/m，

　　避免辊系倾斜造成成型型材的直线度超差；设备两侧需预留不小于800mm的操作维护空间，方便日常更换辊轮、调整参数以及检修传动部件。设计过程中，辊型曲线采用逐次成型的分配逻辑，将目标型材的总变形量均匀分配到各个成型道次，每一道次的变形角度控制在15度以内，针对带材变形过程中的回弹特性，每组成型辊都预留了对应的回弹补偿角度，保证成型后型材的截面尺寸符合公差要求。辊轴采用调质处理的合金结构钢加工，表面镀硬铬处理，提高耐磨性能，长期运行下不易出现辊面拉伤、磨损问题，减少型材表面的压痕、划伤缺陷。机身焊接后经过整体去应力退火处理，再进行导轨面、安装面的精加工，避免长期使用过程中机身焊接应力释放造成的精度衰减，

　　设备整体刚性足以应对1-3mm厚度冷轧钢带、镀锌带材的连续冷弯成型负载，运行过程中无明显振动与异响。针对母线类型材的成型需求，辊型设计专门考虑了型材的折弯圆角、配合止口的尺寸精度，成型后的型材可直接用于后续的铆接、装配工序，无需额外的校形加工，有效提升后续装配环节的适配性，减少装配过程中的修配工作量。设备的安全防护方面，传动侧的齿轮、传动部件均配置有可拆卸的防护盖板，避免生产过程中杂物卷入传动机构，同时防止操作人员误触运动部件造成安全事故，操作侧的辊系入口处预留有安全光栅的安装位置，可根据产线安全等级需求加装安全防护装置。
