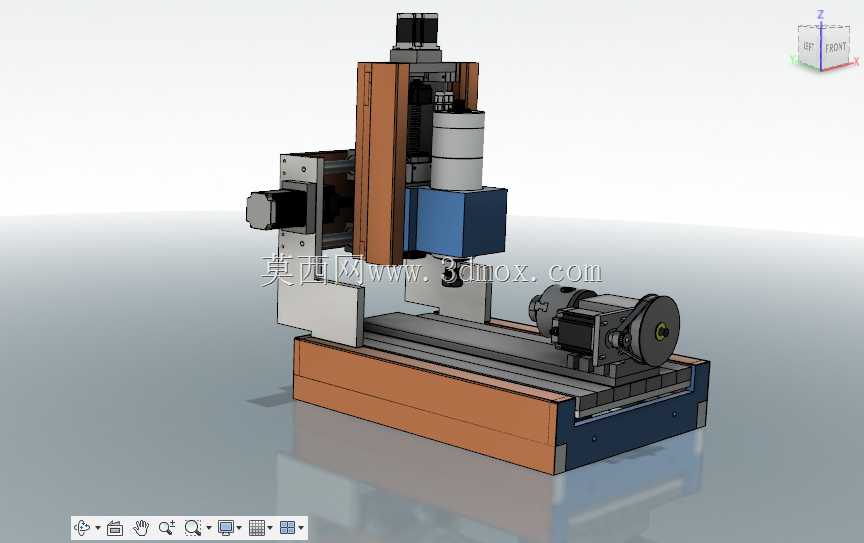

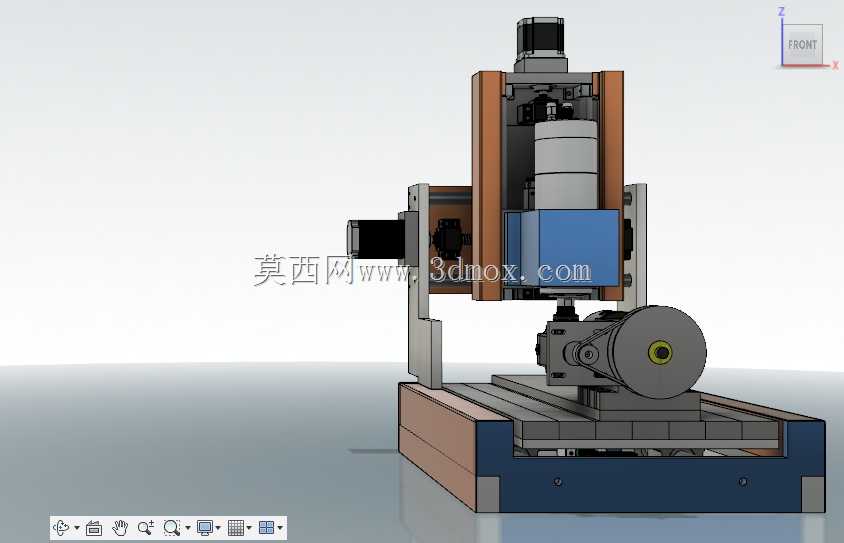

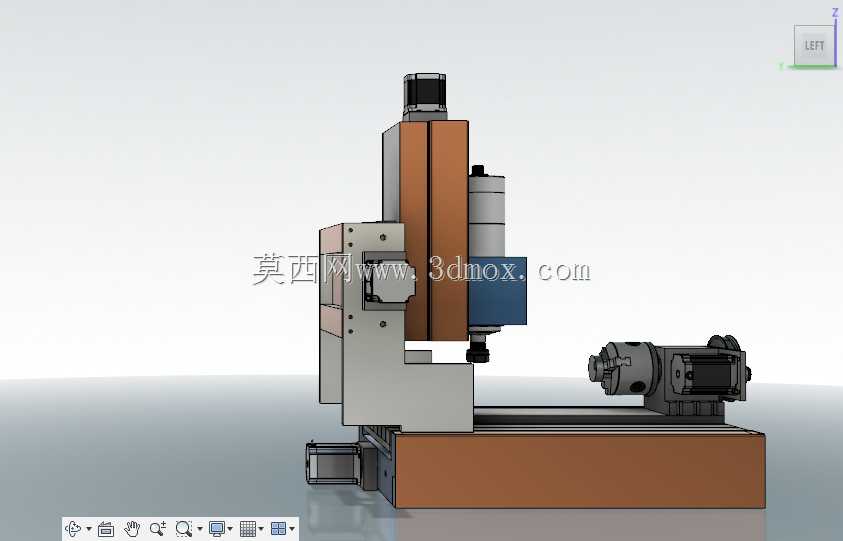

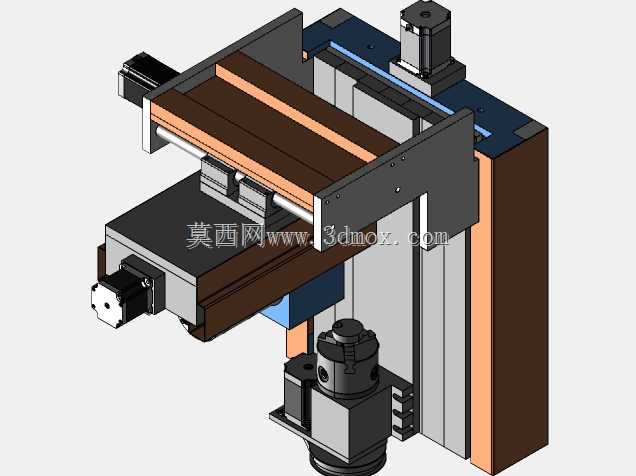

桌面级四轴DIY数控加工设备结构设计

　　这套四轴DIY数控加工结构，核心面向个人工坊、校园创客空间、小型加工工作室的轻量加工场景，区别于工业级大型机床的厚重设计，整体结构围绕小尺寸工件的多面加工需求搭建，可覆盖软金属、工程塑料、代木、软质木材等常见创客类加工材料的铣削、雕刻、钻孔工序，尤其适合小批量手板制作、创意零件加工、教学实训操作这类对设备占地、搭建成本有严格限制的使用场景。

　　从功能特性来看，设备在常规三轴XYZ直线运动的基础上，增设了绕X轴回转的第四轴分度结构，可实现工件一次装夹完成四个侧面甚至周向曲面的连续加工，避免多次装夹带来的定位误差，这一设计对于加工小型回转类结构件、多面体零件、带周向特征的创意工件有明显优势。Z轴方向搭载主轴安装滑台，可适配不同功率的高速电主轴，根据加工材料的不同更换对应规格的主轴即可调整切削能力；X轴负责工作台的纵向进给，Y轴承担横梁的横向移动，各轴均采用线性导轨搭配滚珠丝杠的传动组合，兼顾运动顺滑度与定位精度，手动组装调试时可通过调整丝杠预紧、导轨平行度来消除传动间隙，满足轻载切削的精度要求。

　　设计思路上，整套结构优先考虑DIY场景的可实现性，所有结构件均采用常见的工业铝型材、板材拼接搭建，无需大型铸造或特种加工设备即可完成加工与组装，各模块采用分体式设计：底座部分采用加厚板材拼接的箱式结构，内置加强筋提升整体刚性，避免切削过程中产生共振；立柱部分采用双侧支撑结构，替代单立柱悬臂设计，大幅提升Z轴滑台的运动稳定性，减少重切削时的主轴点头问题；第四轴回转单元采用独立安装座设计，可根据加工需求快速拆装，不需要四轴加工时可拆除回转单元，拓展工作台的可用装夹面积，适配更大尺寸的平板类工件加工。

　　安装边界与尺寸适配方面，整套设备的占地尺寸控制在桌面级设备的合理范围内，底座宽度与深度适配常规工作台的摆放要求，不需要额外做地基固定，放置在承重合格的实木或钢制工作台上即可稳定运行。各轴的行程设计围绕小型工件的加工需求设定，Z轴行程可满足不同高度夹具、工件的装夹空间，X、Y轴行程覆盖绝大多数创客类零件的加工尺寸范围；第四轴的卡盘适配小型工件的装夹直径，尾座采用可伸缩结构，可根据工件长度调整安装位置，支撑长轴类工件的回转加工，避免加工过程中工件颤动。各轴的限位开关安装位均做了预留设计，组装时可根据实际行程调整限位位置，防止运动超程损坏结构；走线槽位沿型材内侧预留，可将动力线、信号线规整收纳，避免运动过程中线路剐蹭或拉扯。

　　从实际使用的角度出发，这套结构的调试门槛较低，各部件的装配基准均做了对齐设计，组装时可通过百分表快速校准各轴的垂直度、平行度，不需要复杂的专用检具即可完成精度调试。主轴安装位采用通用夹具设计，可适配不同直径的主轴，用户可根据自身的加工需求选择风冷或水冷主轴，搭配对应的吸尘、冷却附件即可拓展使用场景。工作台面采用标准T型槽设计，可适配通用的机床夹具、压板、平口钳，不需要定制专用夹具即可完成工件装夹，降低了后续使用的配套成本。整体结构在保证刚性满足轻载切削的前提下，尽可能压缩了非必要的结构重量，既方便个人用户搬运挪动，也控制了整体的搭建成本，适合具备基础机械组装能力的用户自行搭建使用，也可作为数控教学的实训载体，帮助学习者理解多轴机床的结构原理与装配逻辑。
