双轴撕碎破碎设备结构设计

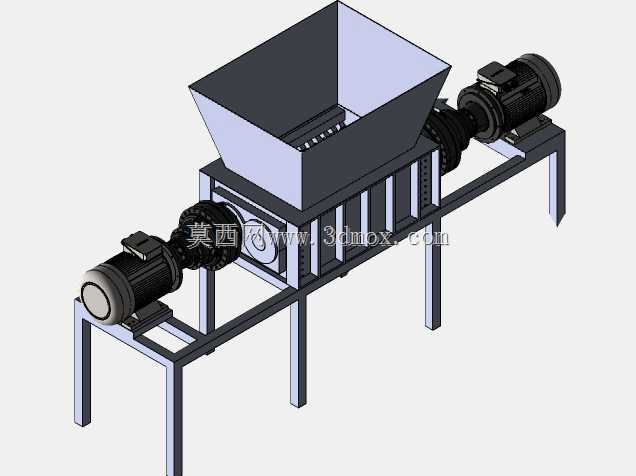

　　这款双轴撕碎设备的结构设计，核心围绕固废回收场景的连续破碎作业需求展开，可适配废橡胶、废塑料、轻薄金属料、工业边角料等多种韧性、软性物料的粗碎工序，常见于资源再生厂区、固废分拣中心、废轮胎回收处理线的前端破碎环节，能将大块整料剪切为符合后续筛分、研磨工序要求的均匀料段，避免后续输送、研磨设备出现卡料、进料尺寸超差的问题。从结构布局来看，设备采用平行双轴卧式排布，两根撕碎轴通过两端带座轴承固定在焊接式机架上，轴体上交错排布的撕碎刀盘采用错位啮合设计，转动过程中刀齿相互咬合，对进入料斗的物料形成剪切、撕扯、挤压的复合作用力，无需额外配置压料机构即可完成大块物料的咬入破碎，针对缠绕性较强的废织物、废橡胶类物料，

　　刀盘侧面的刮料齿可及时清理嵌在刀间隙的余料，减少轴体缠绕卡滞的故障概率。驱动端采用电机配硬齿面减速机的直连传动结构，双轴独立驱动，转向相反，输出扭矩充足，可应对瞬时高负荷的破碎冲击，机架采用型钢焊接成型，底部预留的地脚安装孔位可直接与厂区混凝土地基固定，安装时需保证两轴的平行度公差控制在允许范围内，避免刀盘啮合过程中出现偏磨、打齿的问题。上方的进料斗采用扩口式焊接结构，进料口尺寸适配常规装载机、皮带输送机的出料高度，可直接对接前端上料设备，无需额外制作进料衔接溜槽，料斗内壁倾斜角度大于物料堆积安息角，可避免物料在斗内架桥堆积，保证进料顺畅。设备的出料端直接对接下方输送设备，破碎后的物料粒径由刀盘间隙决定，

　　可根据处理物料的类型更换不同厚度、齿形的刀盘，适配不同出料粒径的生产需求，日常维护时可直接拆开机架侧端的轴承端盖，完成轴体、刀盘的拆装更换，无需整体拆解机架结构，降低现场维护的工作量。设计过程中充分考虑了设备运行的动平衡特性，刀盘装配前需做静平衡校验，减速机与电机的安装座设置了加强筋结构，减少重载运行时的机架形变，传动部位加装的安全防护罩可避免人员接触转动部件，符合工业设备的安全防护要求，整体结构紧凑，占地面积小，可适配不同规模的固废处理生产线布局，无需复杂的现场改造即可完成安装投用。
