管壳式热交换器结构三维设计方案

项目分类:换热器 发布时间:2024-02-04 ID:735162
  • 管壳式热交换器结构三维设计方案
  • 管壳式热交换器结构三维设计方案
  • 管壳式热交换器结构三维设计方案
  • 管壳式热交换器结构三维设计方案

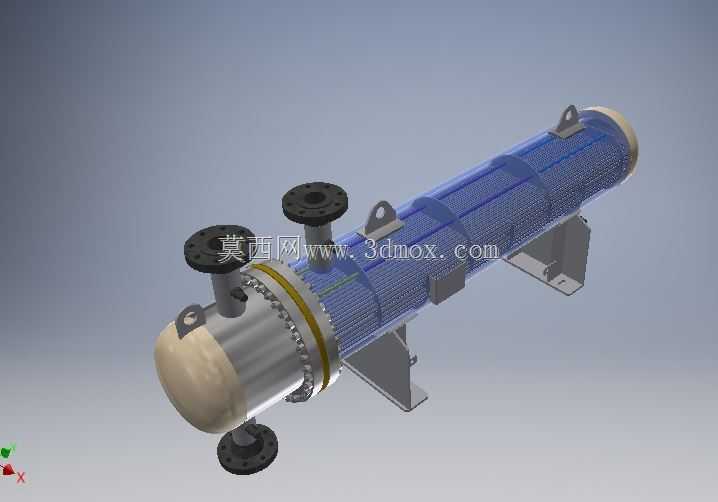

  在化工、能源、暖通、食品加工等多个工业领域,管壳式热交换器都是实现不同流体间热量传递的核心通用设备,这套三维结构完整还原了固定管板式换热器的全部装配细节,可直接用于结构校核、安装模拟以及教学演示场景。从实际工程应用来看,这类设备常被布置在工艺管线的冷热流交汇节点,承担介质降温、余热回收、工艺流体预热等功能,比如在化工精馏工段用来冷凝塔顶馏出物,在暖通系统里完成汽水换热制备生活热水,在液压站油路系统中带走系统运行产生的摩擦热量,避免油温过高导致密封件老化、液压油黏度下降影响系统稳定性。

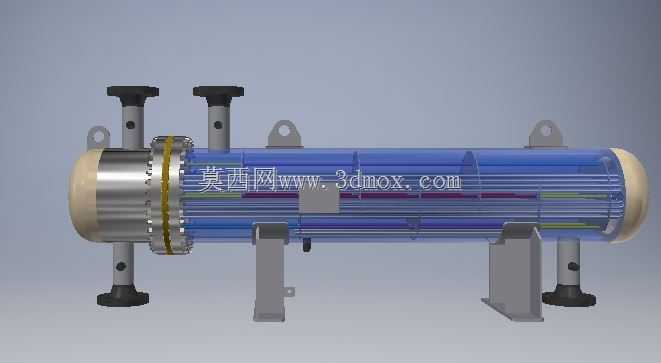

  整套结构的设计思路围绕传热效率与安装可靠性两个核心维度展开,主体采用卧式圆筒承压壳体作为承压边界,内部沿轴向排布多根平行换热管,换热管两端通过管板与壳体固定连接,管板同时承担分隔壳程与管程流体、固定换热管端部的作用,端盖与管板之间采用法兰螺栓连接,配合密封垫片实现程间密封,避免冷热流体串流影响换热效率。壳程侧设置有折流板结构,折流板按照定间距垂直于换热管轴线排布,一方面可以支撑长跨度的换热管,避免流体冲刷导致换热管产生振动疲劳,另一方面可以引导壳程流体在壳体内呈折线流动,提升壳程流体的湍流程度,减少管壁处的层流边界层厚度,强化壳程侧的对流传热效果。

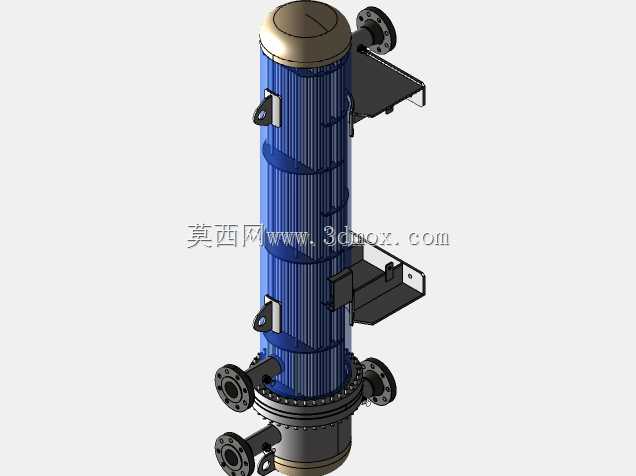

  从安装边界来看,整套设备采用三点支撑结构,中部设置固定支撑脚直接与基础预埋板连接,两端设置带可调高度的支撑立柱,立柱底部配置减震垫铁,既可以补偿设备运行过程中因温度变化产生的轴向热膨胀位移,也可以通过调整垫铁高度保证设备整体水平度,避免换热管因设备倾斜产生额外的弯曲应力。壳体顶部设置两个吊耳结构,吊耳的位置经过重心核算,吊装时可以保证设备保持水平姿态,方便现场就位安装,同时壳体上预留有排气、排液接口位置,可根据实际工艺需求加装阀门,用于设备启动时排净壳程内的不凝性气体,以及检修时排空壳程内的残留介质。

  接口设计上,管程的进出口分别设置在两端端盖上,采用轴向接管结构,适合走流量大、腐蚀性强或者容易结垢的流体,端盖拆卸后可以直接对换热管内壁进行清洗或者堵管维修;壳程的进出口设置在壳体侧面,采用径向接管结构,配合折流板的导流方向,可让壳程流体均匀冲刷所有换热管表面,避免出现流动死区导致局部换热效率下降。换热管与管板的连接采用胀接加焊接的复合连接形式,既可以保证连接强度,也能避免间隙腐蚀,提升设备在变温变压工况下的使用寿命。

  建模过程中对所有配合间隙都做了工程化还原,比如法兰连接的螺栓孔间距、密封垫片的压缩量、折流板与壳体内壁的间隙、换热管与折流板管孔的间隙都参照行业通用设计规范取值,既保证三维装配时不存在干涉问题,也能直接导出二维工程图用于生产加工参考。针对不同工况的适配性,这套结构也预留了参数调整空间,比如可以通过调整换热管的数量、长度、管径来匹配不同的换热面积需求,调整折流板的间距和切口高度来适配不同的壳程流体流速,更换不同材质的密封垫片来适配高温、高压或者腐蚀性介质的使用场景。

  在现场安装层面,这套模型可以直接用于管线排布的碰撞检查,提前核对设备接口与现场管线的对接位置、支撑脚与基础的安装孔位是否匹配,减少现场施工时的返工概率。对于设备运维人员来说,通过三维模型可以直观了解设备的内部结构,在检修时可以快速定位管程、壳程的分隔位置,掌握密封点的分布情况,提升日常巡检和故障排查的效率。
