管壳式卧式热交换器三维结构设计

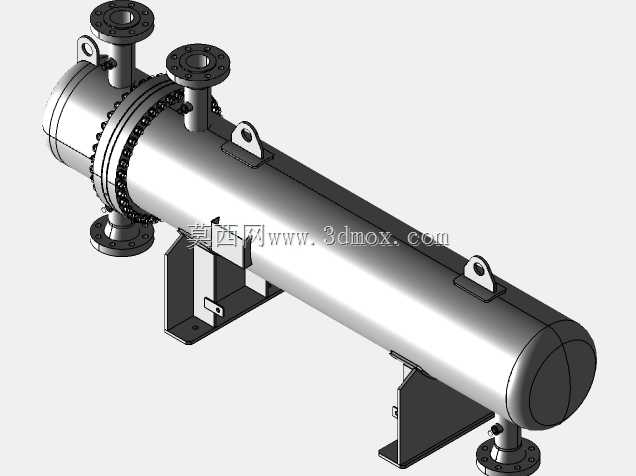

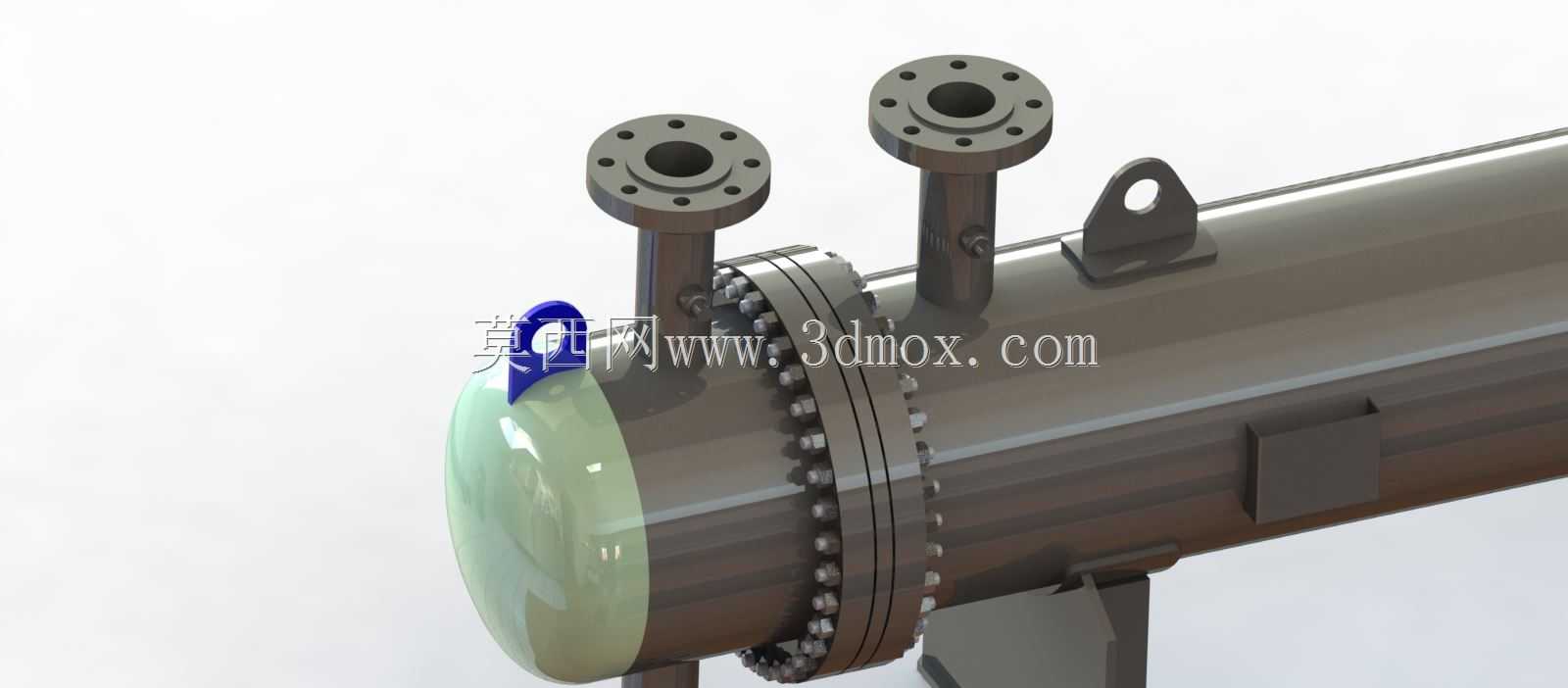

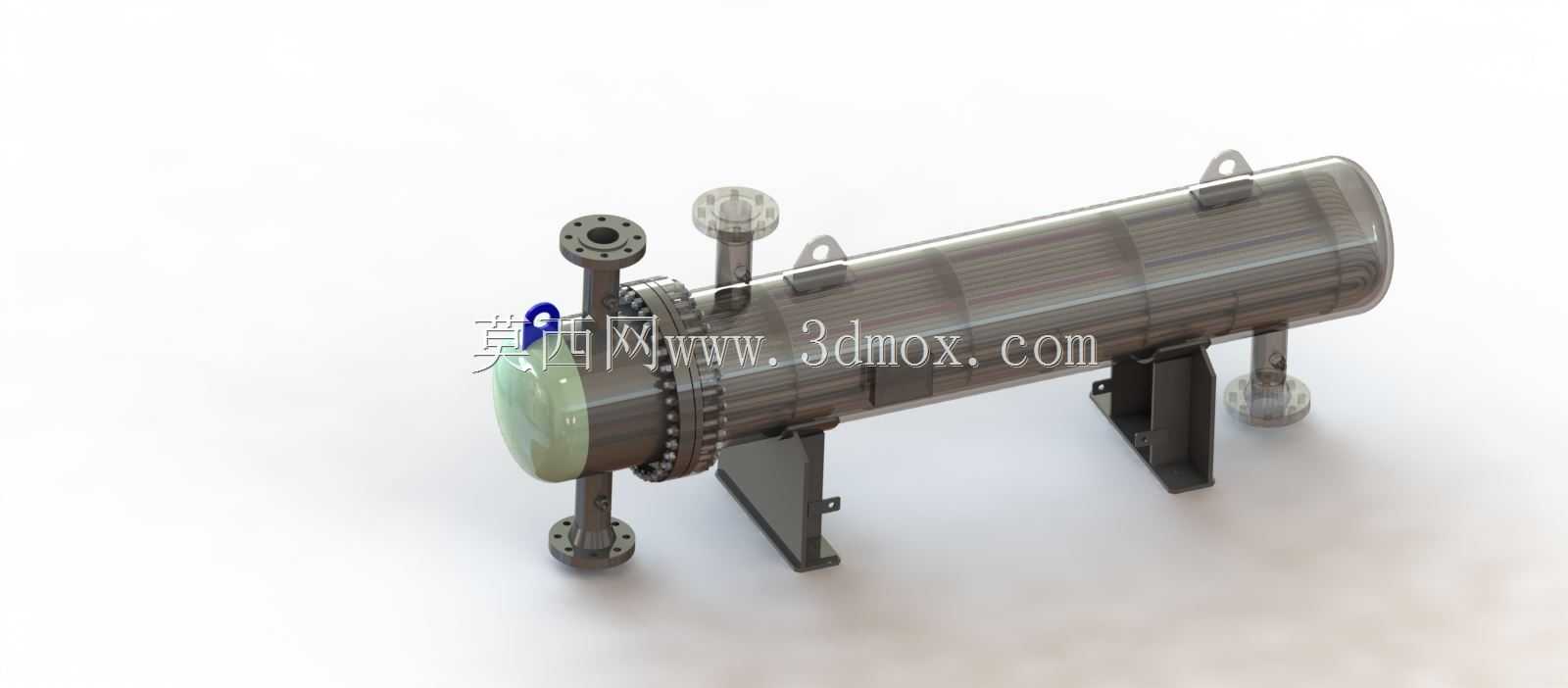

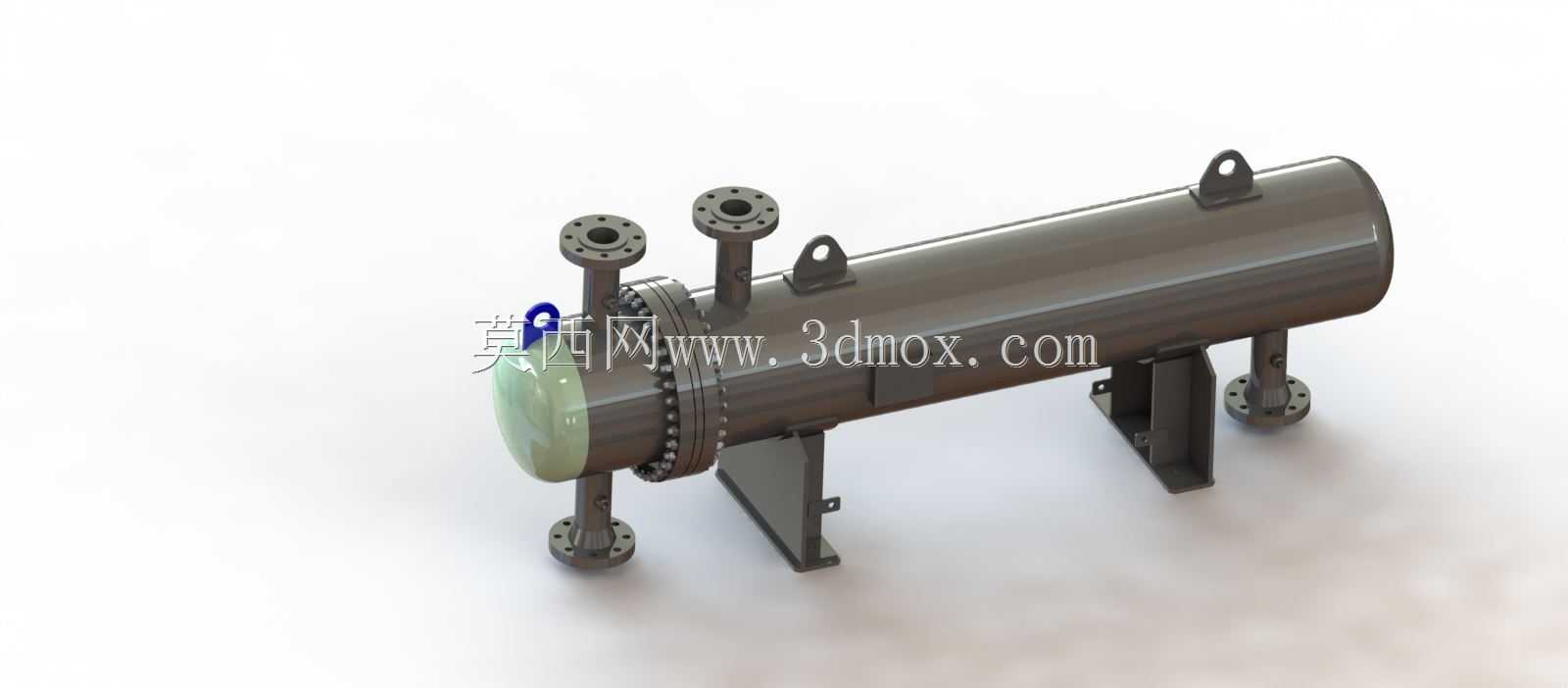

　　这款管壳式热交换器的结构设计，首先要匹配化工、暖通、能源动力领域的常规换热工况，不管是工艺流体的冷却、冷凝，还是换热介质的加热、蒸发场景，都能适配对应的管路布局需求。从实际安装边界来看，设备采用卧式鞍式支座支撑，支座预留的地脚螺栓孔位完全适配常规工业厂房的设备安装基础，安装时需要预留的检修空间集中在管箱侧与壳程上下接管位置，管程端盖拆卸区域要留出足够的抽芯作业空间，避免后期管束检修时出现空间干涉。设备的接管布局采用下进上出的壳程流体走向，管程接管分别布置在两端管箱位置，所有外接法兰均采用标准凸面带颈法兰，可直接对接同压力等级的工业管路，不需要额外做转接件设计。从功能特性上看，壳程内部设置的折流板采用等间距排布，

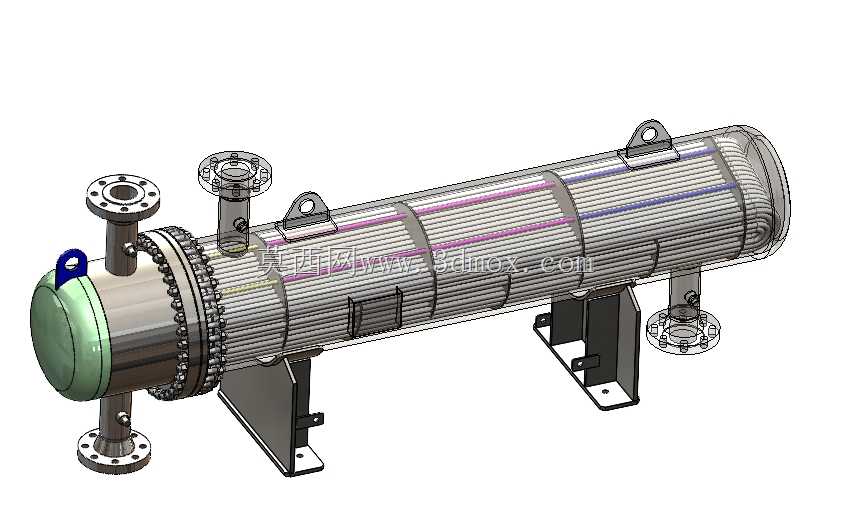

　　既可以引导壳程流体形成错流提升换热效率，又能对内部换热管束起到支撑作用，避免长周期运行下管束出现振动磨损；管束与管板的连接采用强度胀加密封焊的结构形式，可有效规避管程壳程流体串流的问题，适配存在温差应力的换热工况。设计过程中，首先核算了不同工况下的换热面积需求，确定管束的数量与长度参数，再根据壳程、管程的设计压力匹配筒体、管板的壁厚，封头采用标准椭圆形封头，降低承压状态下的应力集中风险；设备顶部设置的吊耳结构，可满足设备整体吊装就位的受力需求，不需要额外制作吊装工装。壳程筒体上预留的排气、排液接口，可在设备投用前完成排气操作，停机检修时也能彻底排净内部残留介质，避免积液造成的内壁腐蚀。从结构细节来看，管箱分程隔板的密封结构采用嵌入式垫片槽设计，可保证管程多程流动时的密封可靠性，避免流体短路影响换热效果；鞍式支座与筒体之间设置的垫板，可避免支座焊接时对筒体母材造成的应力损伤，适配有轻微振动的管路安装场景。
