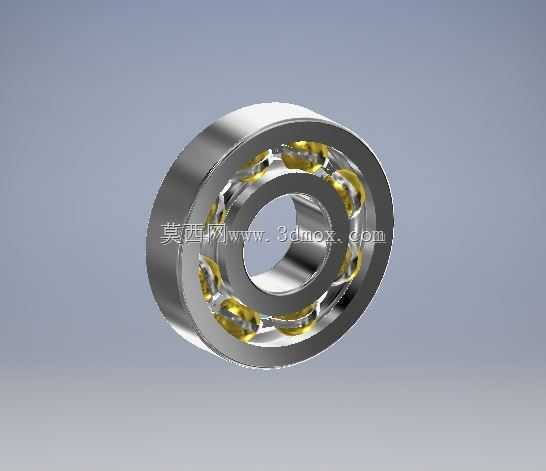

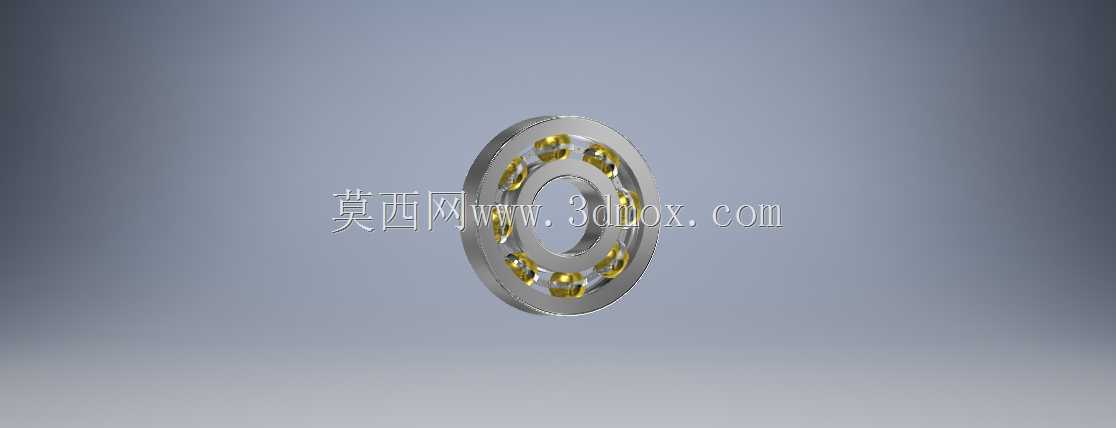

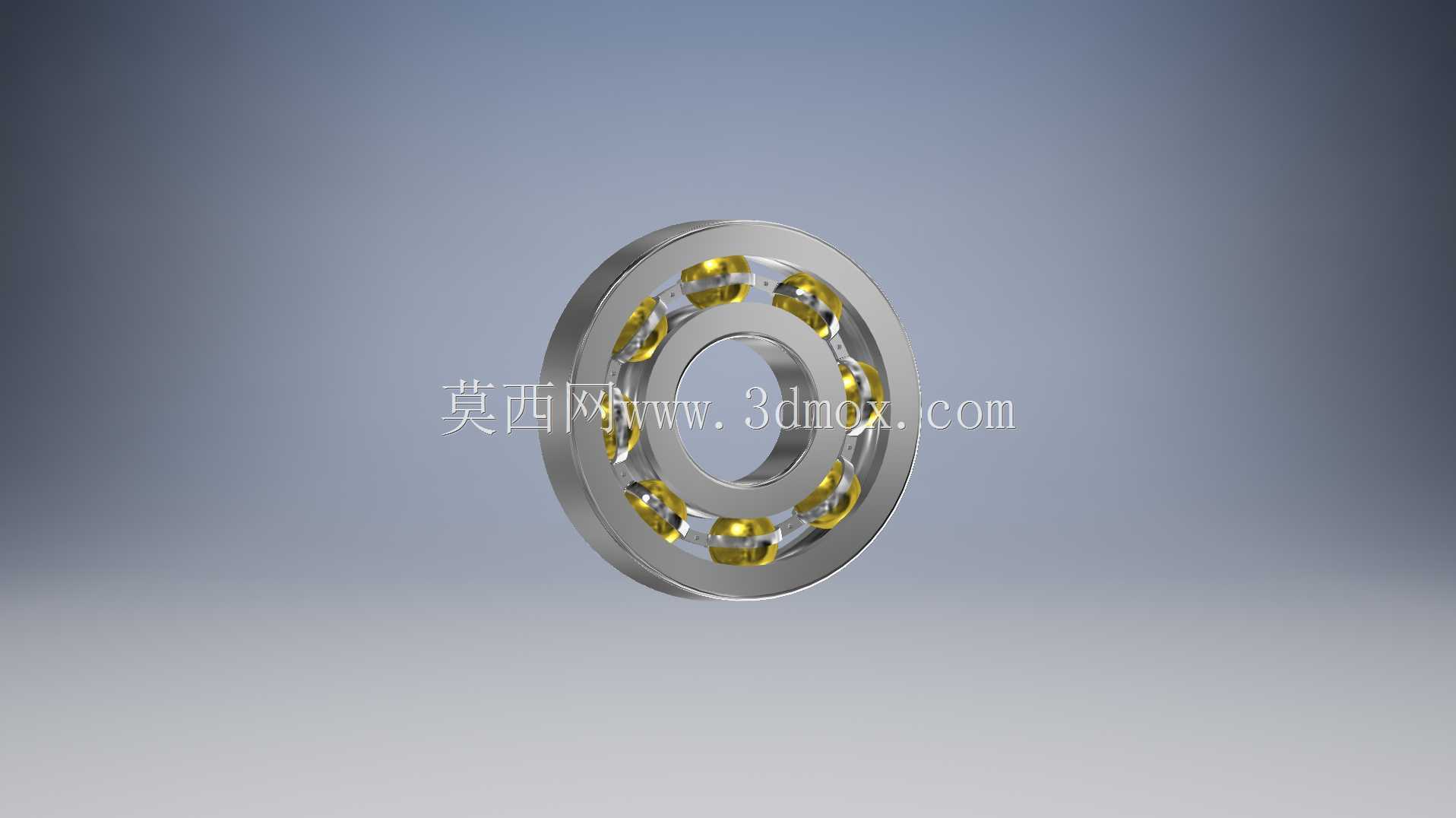

深沟球滚动轴承三维结构设计模型

　　作为旋转传动系统里最基础也最核心的支撑部件，这类滚珠轴承的应用场景几乎覆盖所有存在回转运动的工业设备，小到家用风扇、电动工具的转轴支撑，大到工业电机主轴、输送机辊筒、机床进给轴、汽车变速箱传动副，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的能量损耗，同时限制轴在径向与少量轴向方向的窜动，保证轴系回转精度始终维持在设计允许的公差范围内。

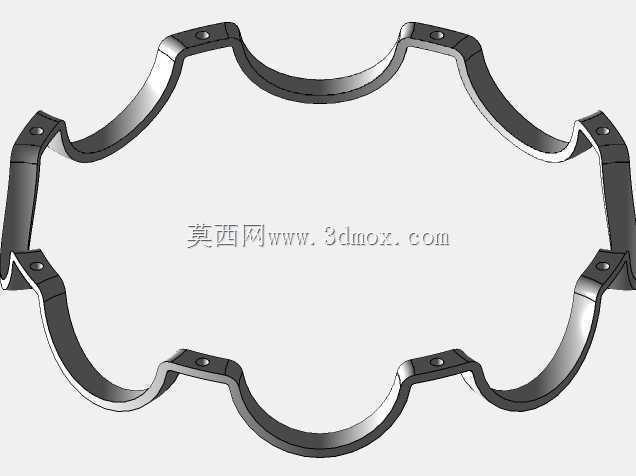

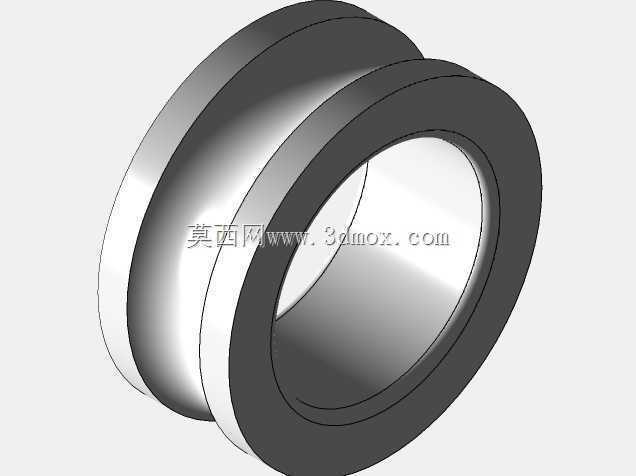

　　从结构设计逻辑来看，该模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动体、保持架。内圈通常与轴采用过盈配合随轴同步回转，内圈外侧加工有连续的弧形滚道，滚道曲率半径略大于滚动体钢球的半径，保证钢球在滚道内滚动时为点接触状态，降低接触应力集中；外圈一般与设备轴承座孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊工况下也会随部件同步回转，内侧同样加工有与内圈对应的弧形滚道，为钢球提供连续的滚动运行轨道。滚动体采用均匀分布的钢制球体，是轴承承受径向载荷的核心承载部件，钢球的直径、数量直接决定轴承的额定动载荷与静载荷上限，设计过程中需要根据轴系承受的径向力、预期使用寿命计算钢球的排布数量与直径参数，同时要保证钢球之间留有足够间隙，避免运转过程中相邻钢球发生摩擦碰撞。保持架采用浪形冲压结构，作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互挤压摩擦，同时引导钢球在滚道内正确运转，在轴承无载荷区域还能起到防止钢球脱落的作用，部分高速工况下的同类型轴承还会在保持架上设计储油槽，储存润滑脂以维持长期运转的润滑效果。

　　从安装边界与尺寸设计来看，这类轴承的外形尺寸严格遵循通用轴承的标准系列规范，内圈内径与配合轴颈的公差带通常选取k5或m6级过盈配合，安装时需要采用热装或者专用套筒压装的方式，禁止直接敲击轴承内圈或外圈避免滚道受损；外圈外径与轴承座孔的配合通常选取H7级间隙或过渡配合，方便轴承的拆装更换。轴承的宽度尺寸需要匹配轴承座的安装深度，安装时要保证内圈端面与轴肩贴合、外圈端面与轴承座孔挡边贴合，避免出现倾斜导致轴系回转精度超差。轴承的轴向承载能力相对有限，仅能承受少量双向轴向载荷，若轴系存在较大轴向力则需要搭配角接触轴承或者推力轴承组合使用。

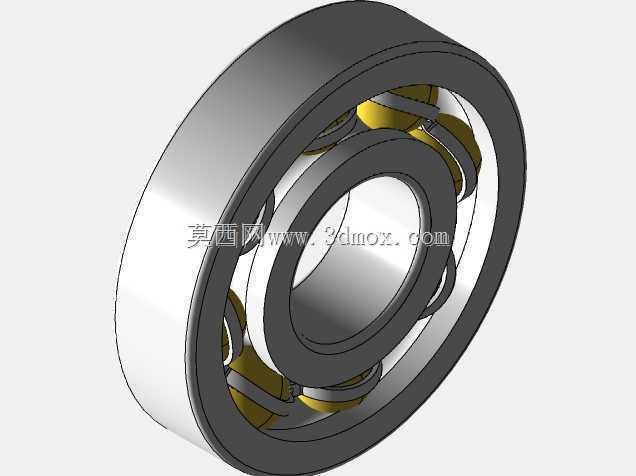

　　在实际建模过程中，首先需要确定轴承的公称尺寸参数，先绘制内圈与外圈的截面轮廓，通过旋转特征生成内外圈的基础实体，之后绘制单个钢球的球体特征，根据钢球的分布圆直径进行圆周阵列，保证所有钢球均匀分布在内外圈滚道之间，最后绘制保持架的截面轮廓，通过旋转、阵列、切除特征生成浪形保持架结构，装配过程中需要验证钢球与内外圈滚道的接触状态，保证钢球与滚道之间留有符合设计要求的微小间隙，模拟真实轴承的运转间隙，避免过定义导致的装配干涉。模型还还原了轴承的倒角、圆角细节，内外圈的两端都设计有安装引导倒角，方便压装过程中顺利导入轴颈与座孔，滚道与端面的过渡位置设计有卸荷圆角，减少热处理过程中的应力集中，提升轴承的抗疲劳强度。

　　在实际设备选型过程中，这类滚珠轴承的选用需要综合考虑轴系的转速、载荷大小、工作温度、润滑条件等因素，常规脂润滑工况下的极限转速要高于油润滑工况，若工作环境存在粉尘、水汽则需要搭配带密封圈的同结构轴承，避免杂质进入滚道加剧磨损。轴承的安装精度直接影响使用寿命，安装前需要清理轴颈与座孔的毛刺、杂质，涂抹少量润滑脂后再进行装配，运转过程中需要定期补充润滑脂，避免干磨导致轴承提前失效。
