V型风冷冷水机组冷凝器结构设计

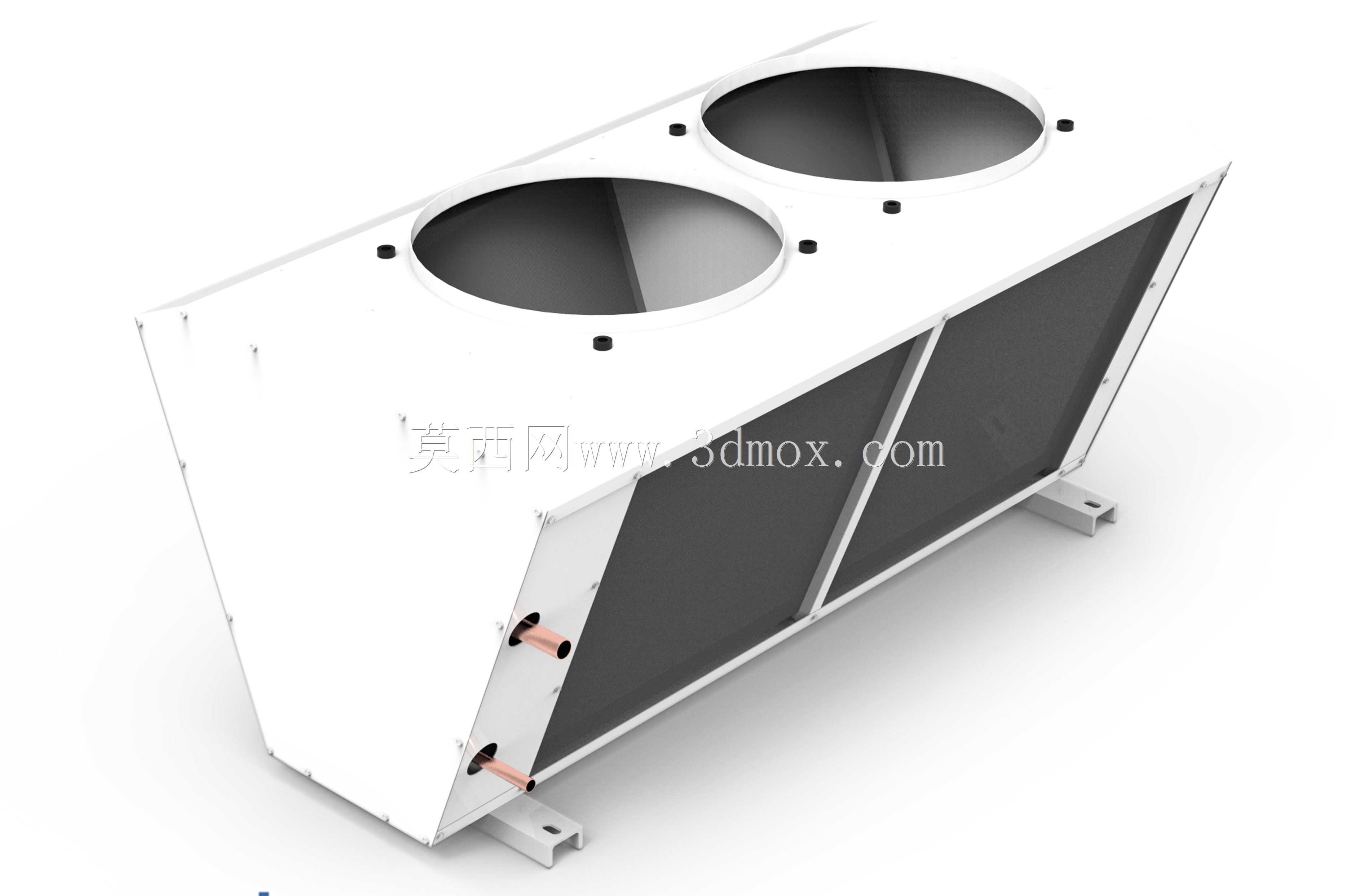

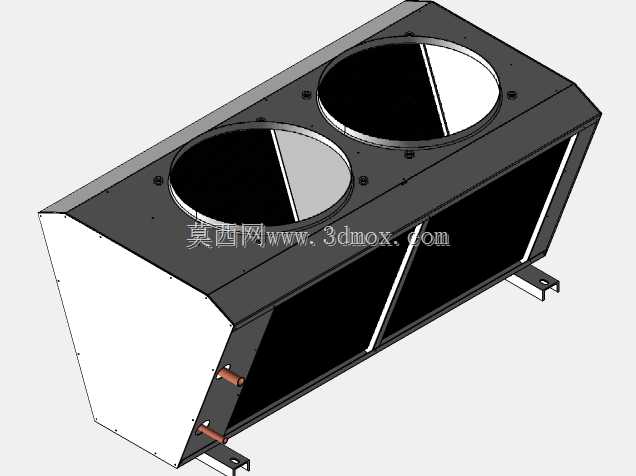

　　这款V型结构的冷凝换热部件，主要适配中大型风冷冷水机组、工业冷风机组的室外换热段，在商用中央空调、工业制程冷却、数据中心辅助散热等场景中作为核心放热单元使用，承担将制冷回路中高温高压气态制冷剂携带的热量传递至外界空气的核心功能，其换热效率直接决定整套制冷系统的COP表现与运行能耗水平。设计阶段优先考虑了室外安装场景的占地约束，采用双侧V型排布的换热芯体布局，相比传统平置式冷凝器，在相同迎风面积下可提升近40%的换热面积布置量，同时将整机安装占地面积压缩35%左右，适配屋顶、设备平台等狭小安装空间的布置需求。结构上采用一体式折弯钣金框架，底部设置标准化槽钢安装支脚，支脚预留长圆形安装孔位，可适配不同规格的安装基础槽钢，

　　安装时允许水平方向±15mm的位置调整量，降低现场安装的对位精度要求。两侧换热芯体呈55度夹角布置，该角度经过流场仿真验证，可在顶部双轴流风机运行时，让两侧芯体表面的进风风速分布均匀度提升22%，避免芯体局部区域风速过低导致的换热死角，同时减少进风侧的涡流损耗，降低风机运行的气动噪音。芯体采用铜管铝翅片结构，铜管采用交错排布方式，翅片冲制带百叶窗式导流切口，强化空气侧的换热扰动，减少空气边界层热阻；制冷剂侧采用分路分液设计，每侧芯体设置4路独立制冷剂流路，匹配不同制冷量下的制冷剂流量分配，避免单路流路过长导致的制冷剂压降过大、过冷度不足问题。顶部预留两个标准风机安装位，可适配直径800mm的轴流风机，安装位周边设置加强筋结构，

　　避免风机长期运行产生的振动传递至换热芯体导致翅片倒伏、铜管接口疲劳泄漏。侧面预留两个制冷剂管路接口，分别为进气口与出液口，接口采用紫铜短管伸出结构，伸出长度预留足够的焊接操作空间，现场安装时可直接与制冷系统的排气管、液管进行焊接连接，无需额外转接接头。框架钣金采用镀锌钢板静电喷塑处理，可适应室外露天环境的防腐蚀要求，底部支脚位置额外做了加厚处理，承受整机重量的同时可抵御12级以下风压的载荷，沿海高腐蚀场景应用时可更换为304不锈钢材质框架。设计过程中同步考虑了维护便利性，V型结构的外侧无遮挡结构，日常维护时可直接对芯体表面进行吹扫清洗，无需拆卸额外的围护结构；风机与框架采用螺栓连接，更换风机时无需挪动整机位置，

　　仅需拆除顶部风机护网即可完成操作。管路接口位置设置在整机侧面下部，连接管路时无需在设备底部预留过多操作空间，可直接贴临基础边缘布置，进一步压缩安装所需的空间边界。整机的重心经过优化设计，落在底部支脚围成的矩形区域中心位置，吊装时采用底部四个吊点即可平稳起吊，无需额外设置辅助吊点，降低现场吊装的操作难度。换热芯体与框架之间采用橡胶减震垫进行隔离，避免风机运行的振动传递至芯体导致铜管与翅片的结合处松动，长期运行也不会出现翅片松动、换热效率衰减的问题。
