CA6140车床配套集成式液压动力单元

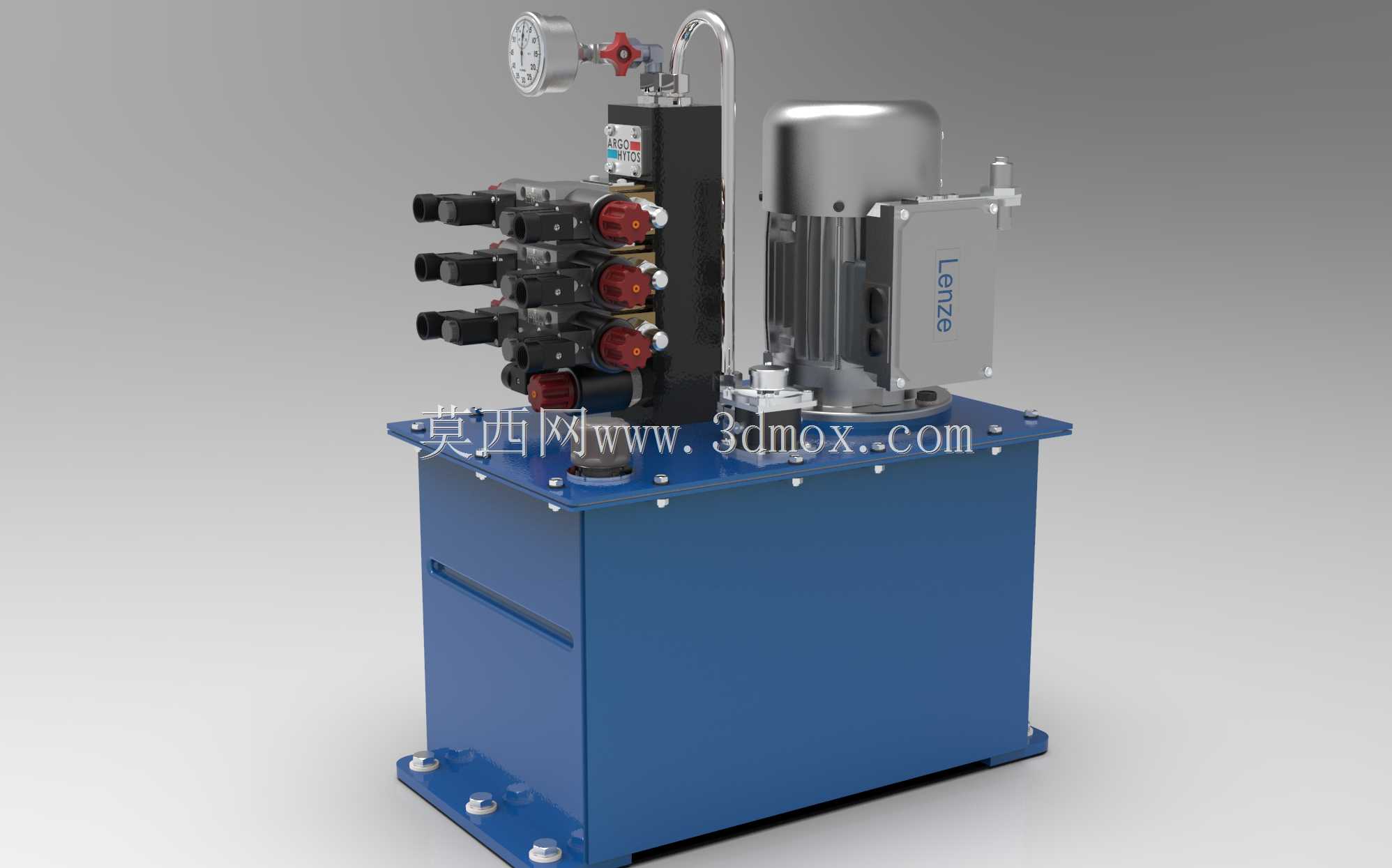

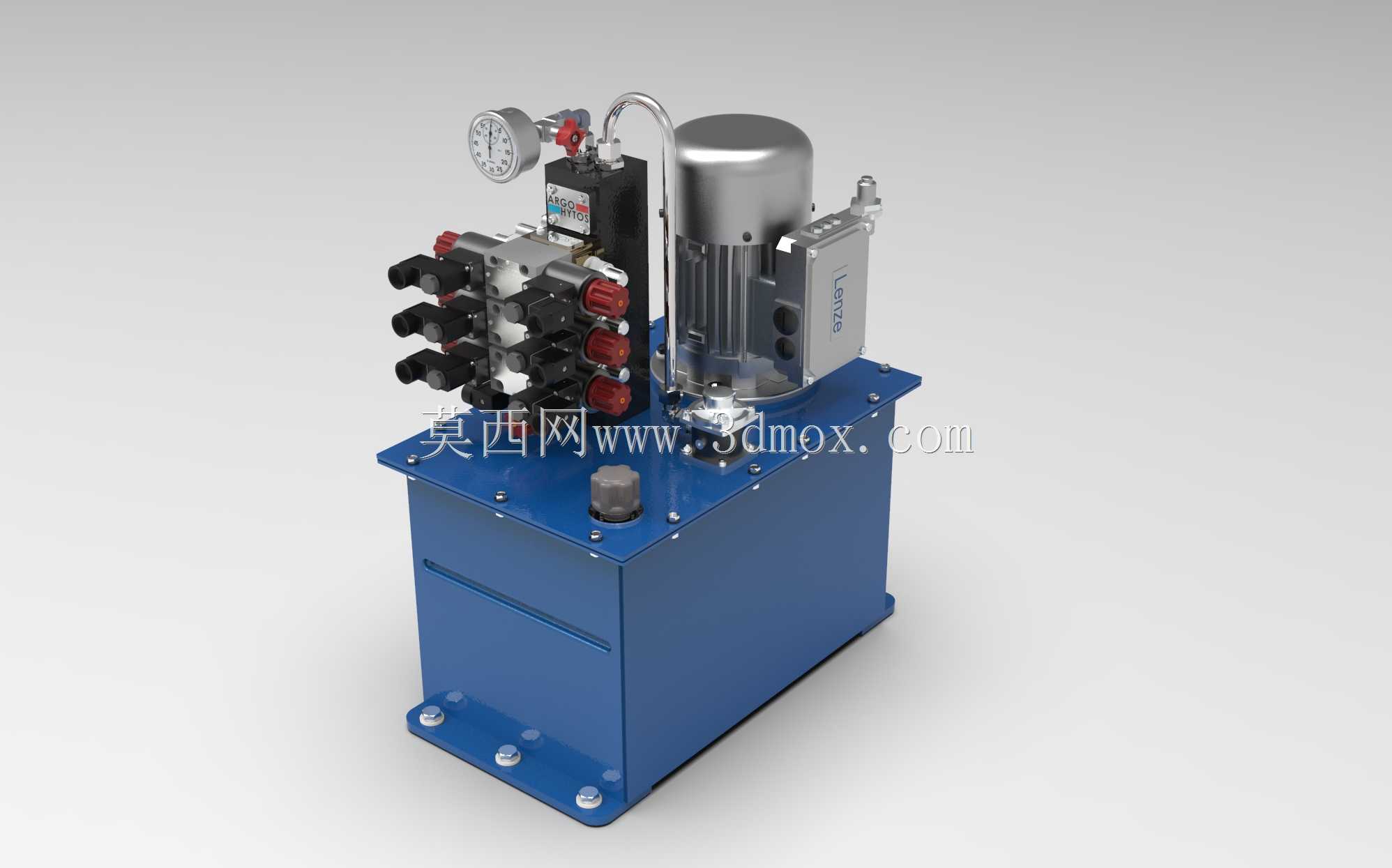

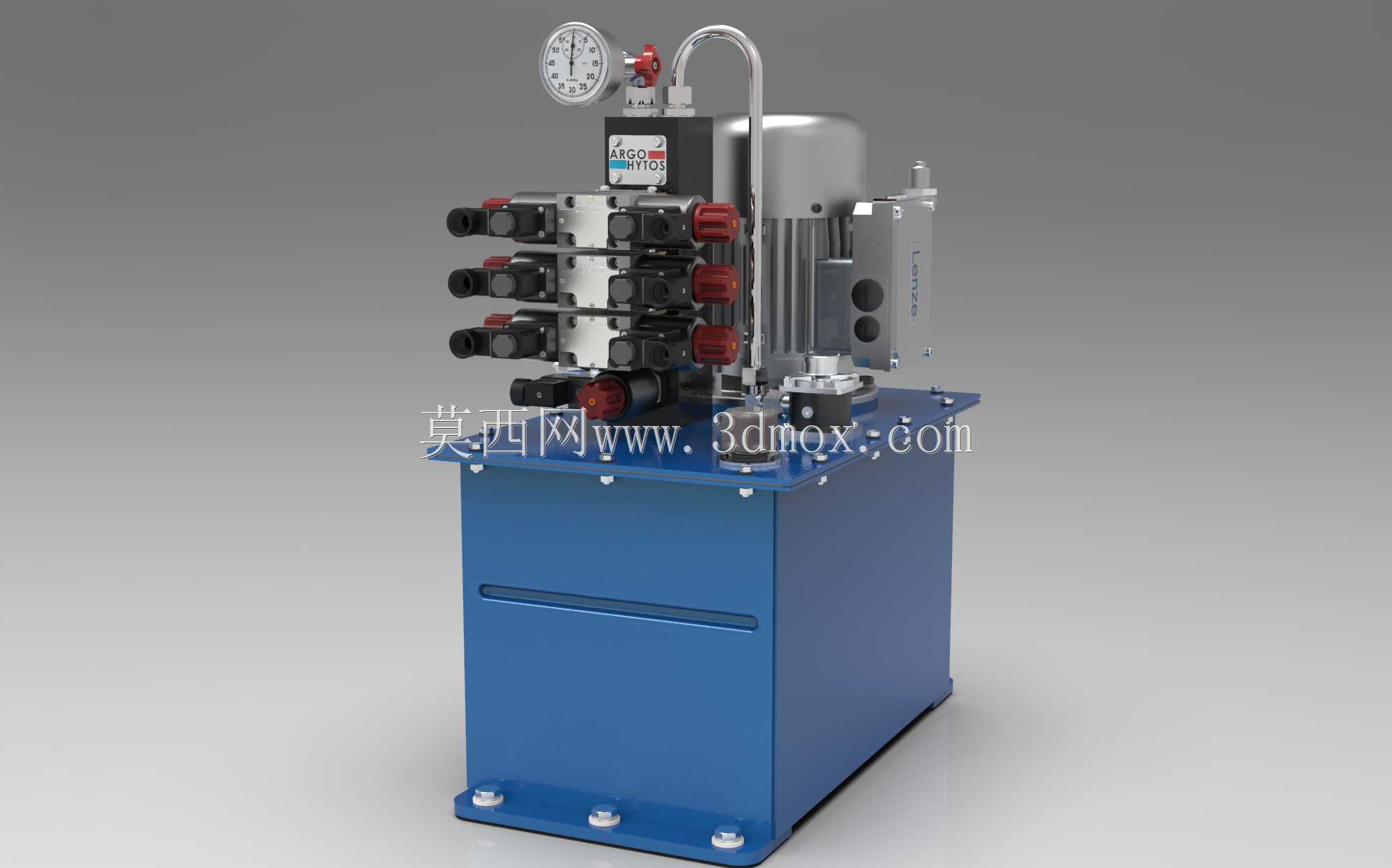

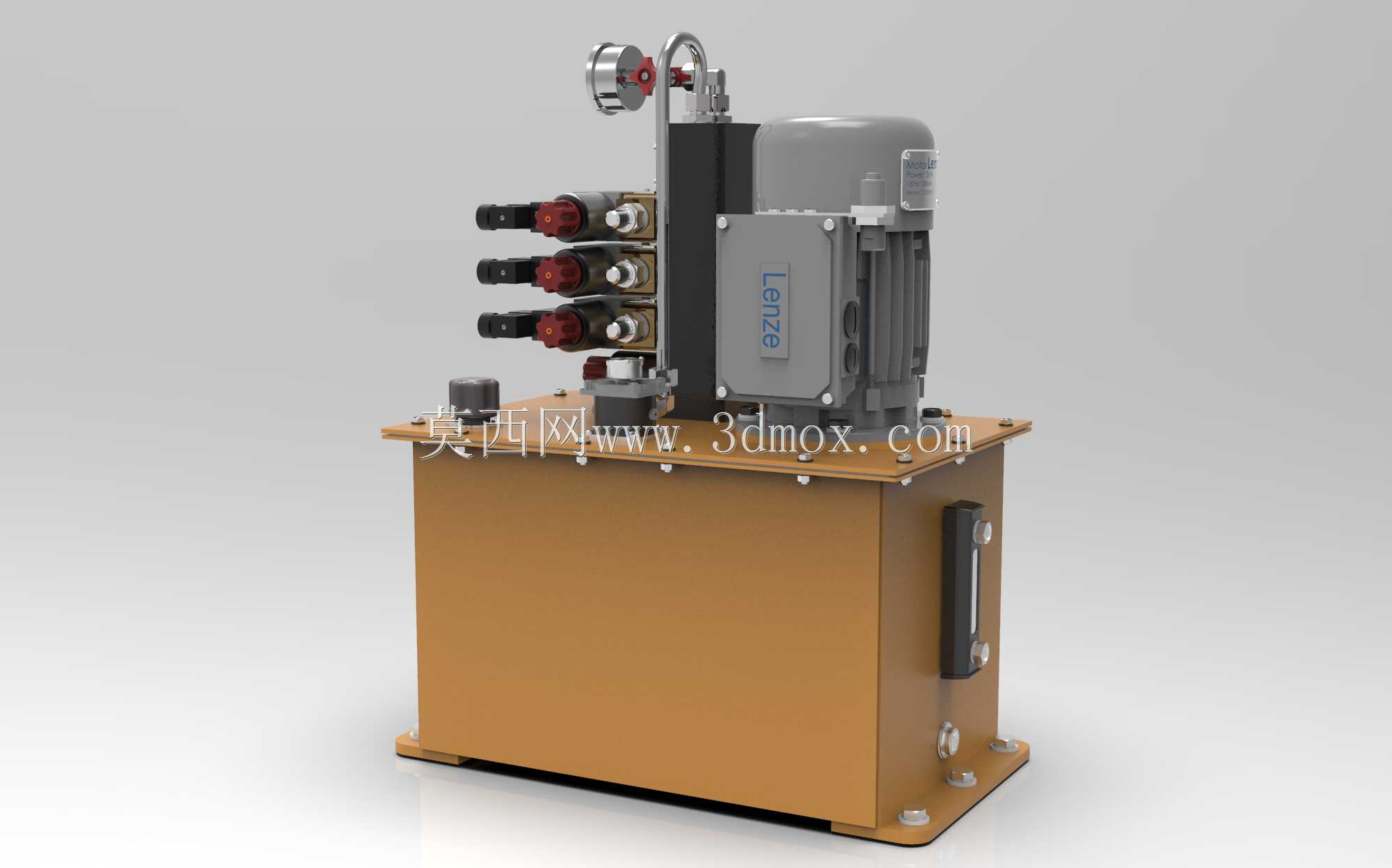

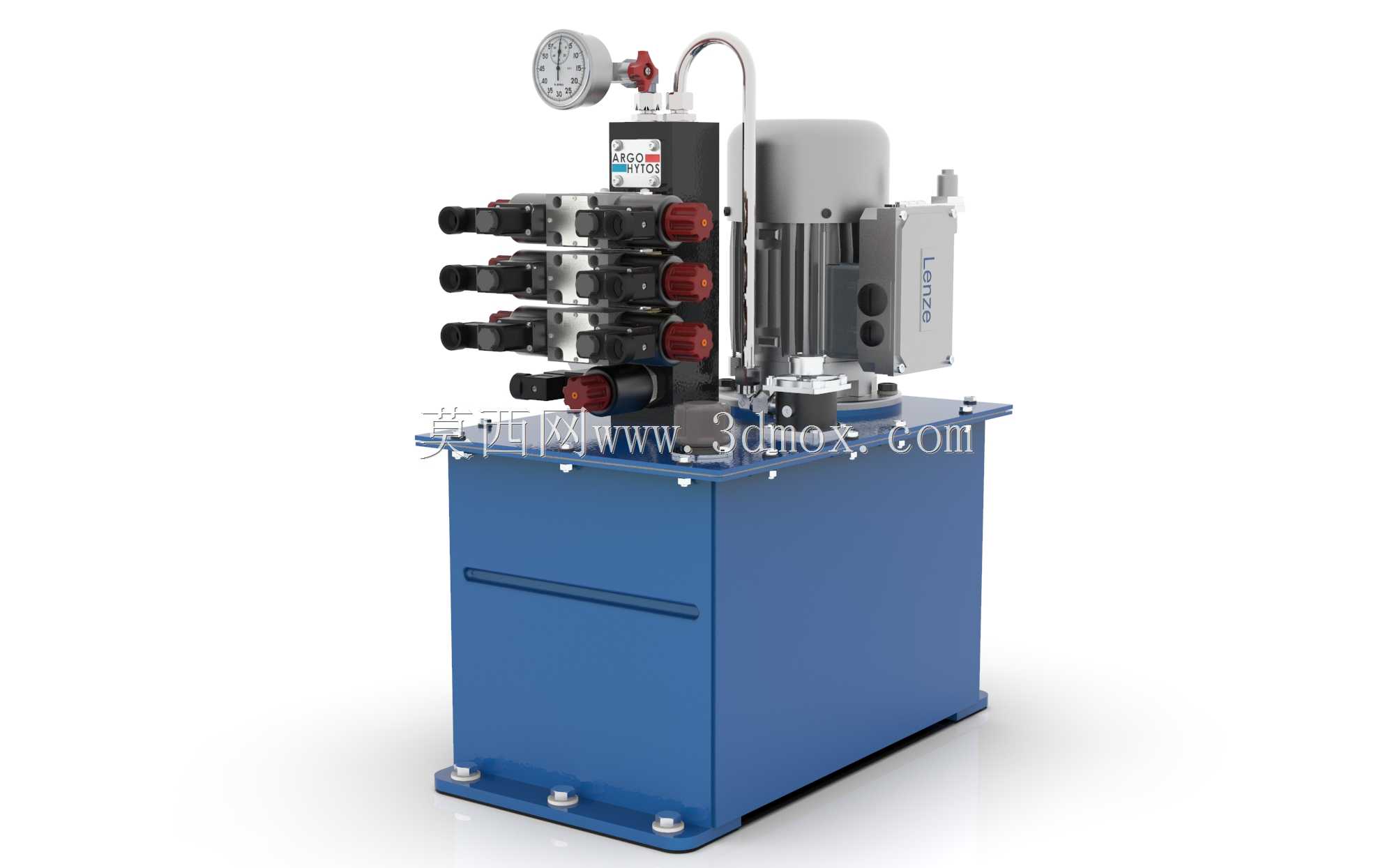

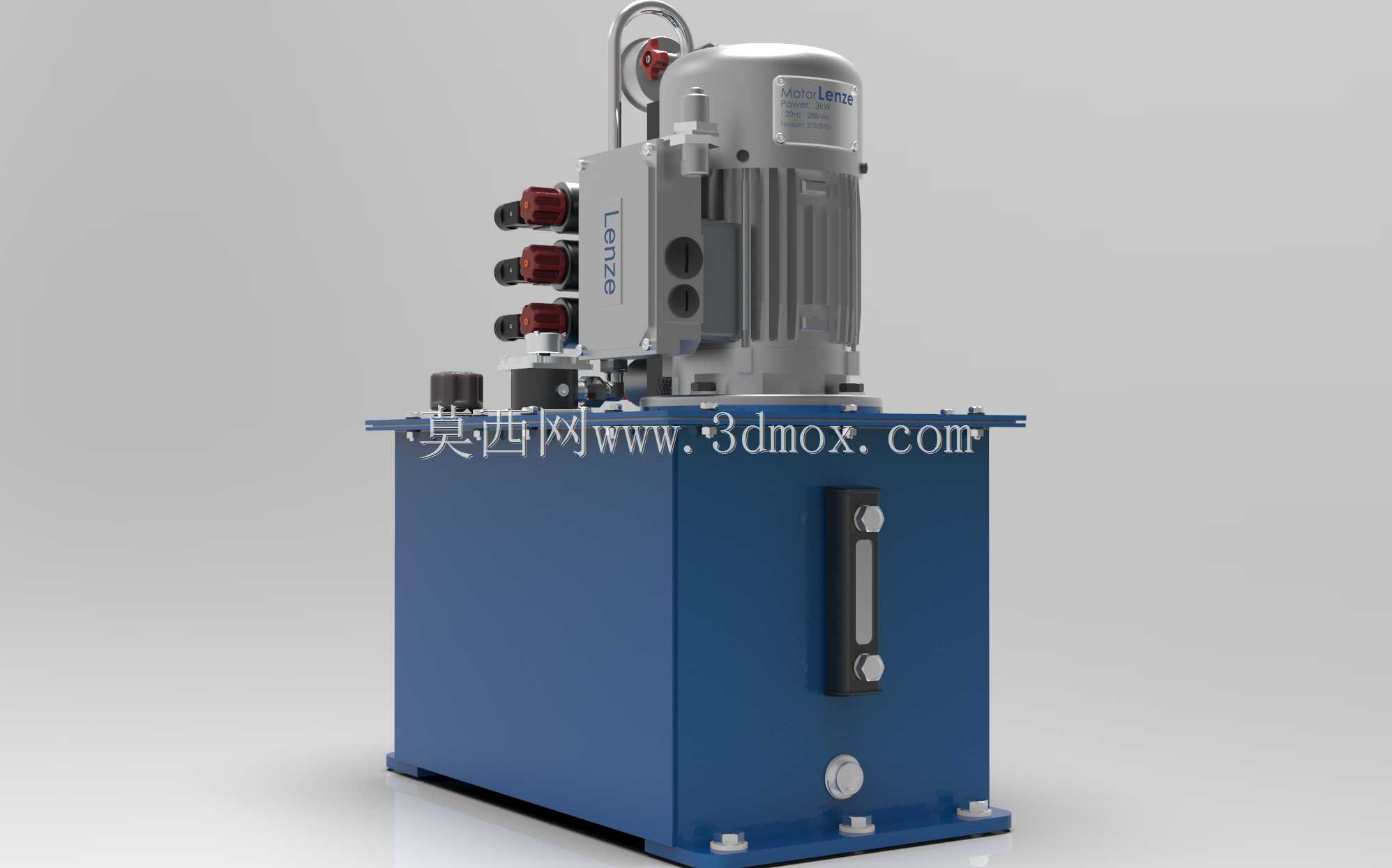

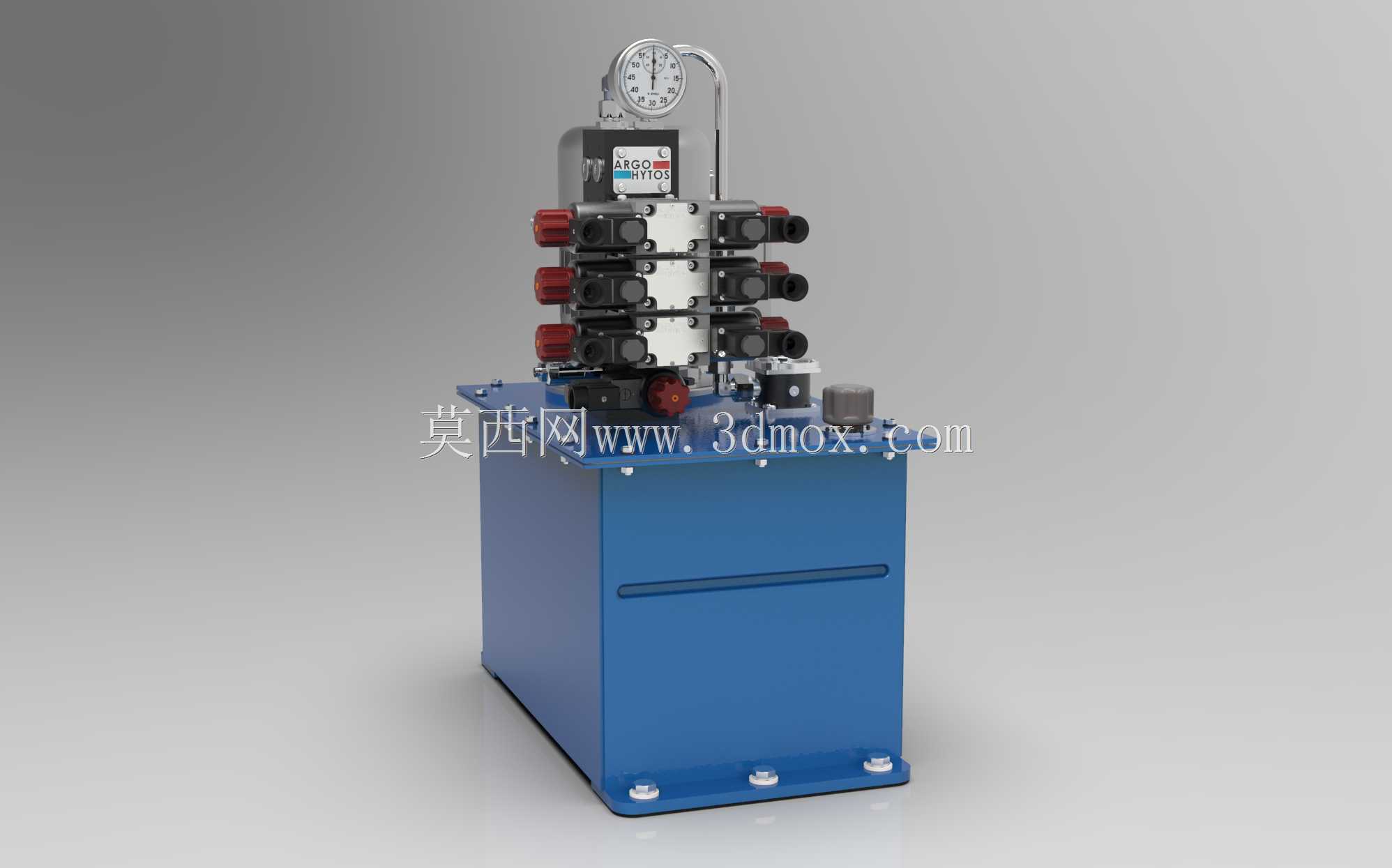

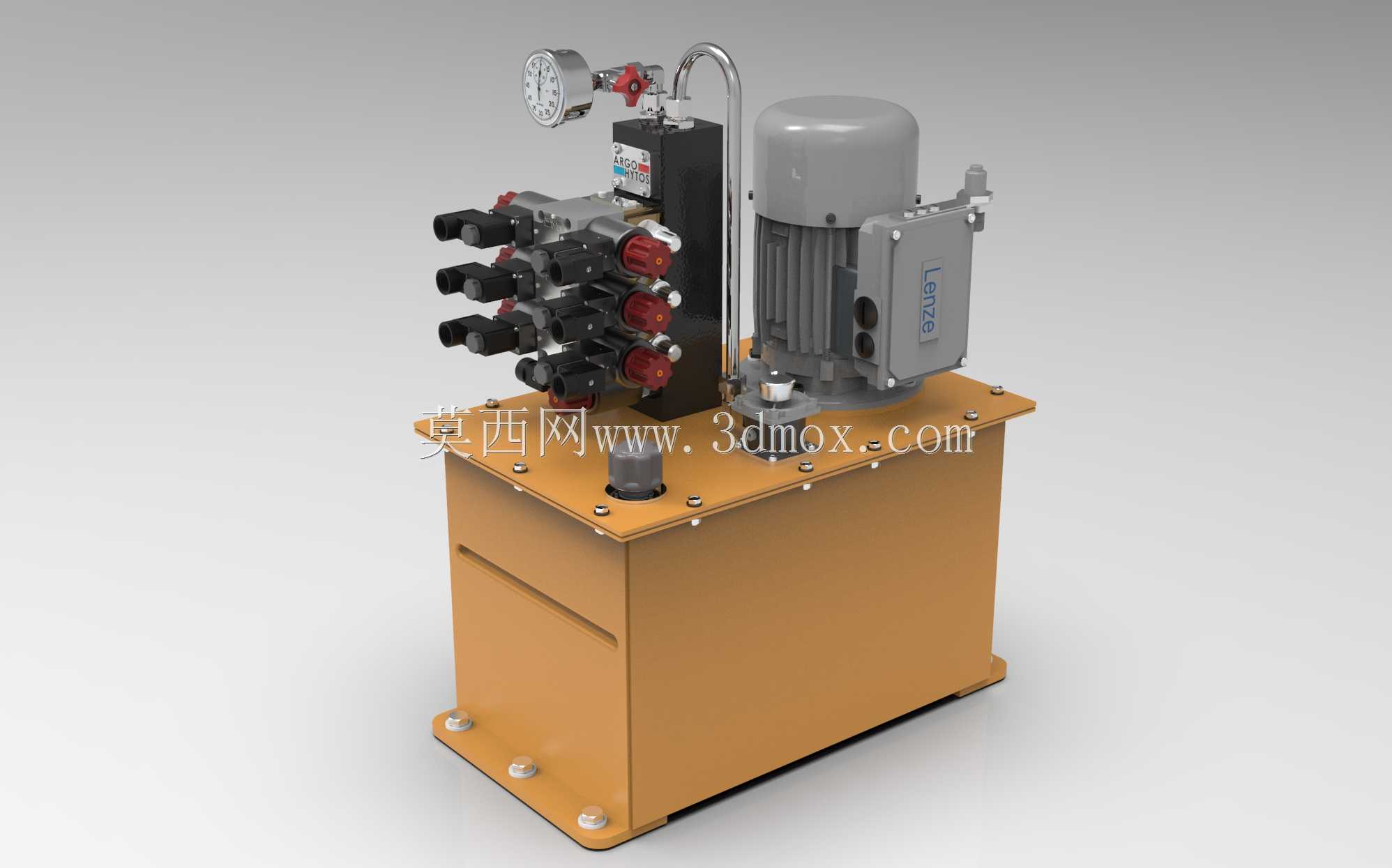

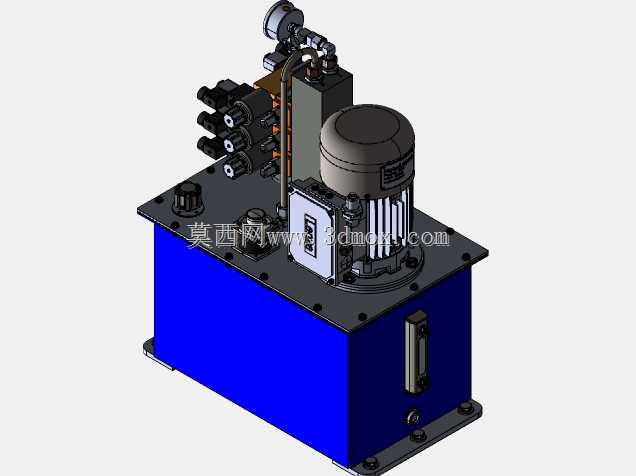

　　这款液压动力单元主要面向普通车床的工装夹紧、辅助进给配套场景设计，在机床加工工况下，可稳定为液压卡盘、尾座套筒顶紧、自动进给机构提供持续可控的压力油输出，替代传统手动机械夹紧结构，大幅降低操作人员的装夹劳动强度，同时提升装夹力的一致性，避免人工夹紧力不均导致的工件装夹变形、加工振颤问题。从结构布局来看，整体采用下置油箱的集成式排布，油箱采用钢板焊接成型，底部预留四个带安装孔的固定支脚，安装时可直接通过螺栓固定在机床侧方的安装平台上，支脚与安装面之间可根据减震需求加装橡胶减震垫，油箱侧壁预留的液位计安装位、放油螺塞孔均按照常规液压系统维护需求设置，日常换油、液位观察无需拆解上部元件。上部动力段将电机与液压泵采用直连式安装，

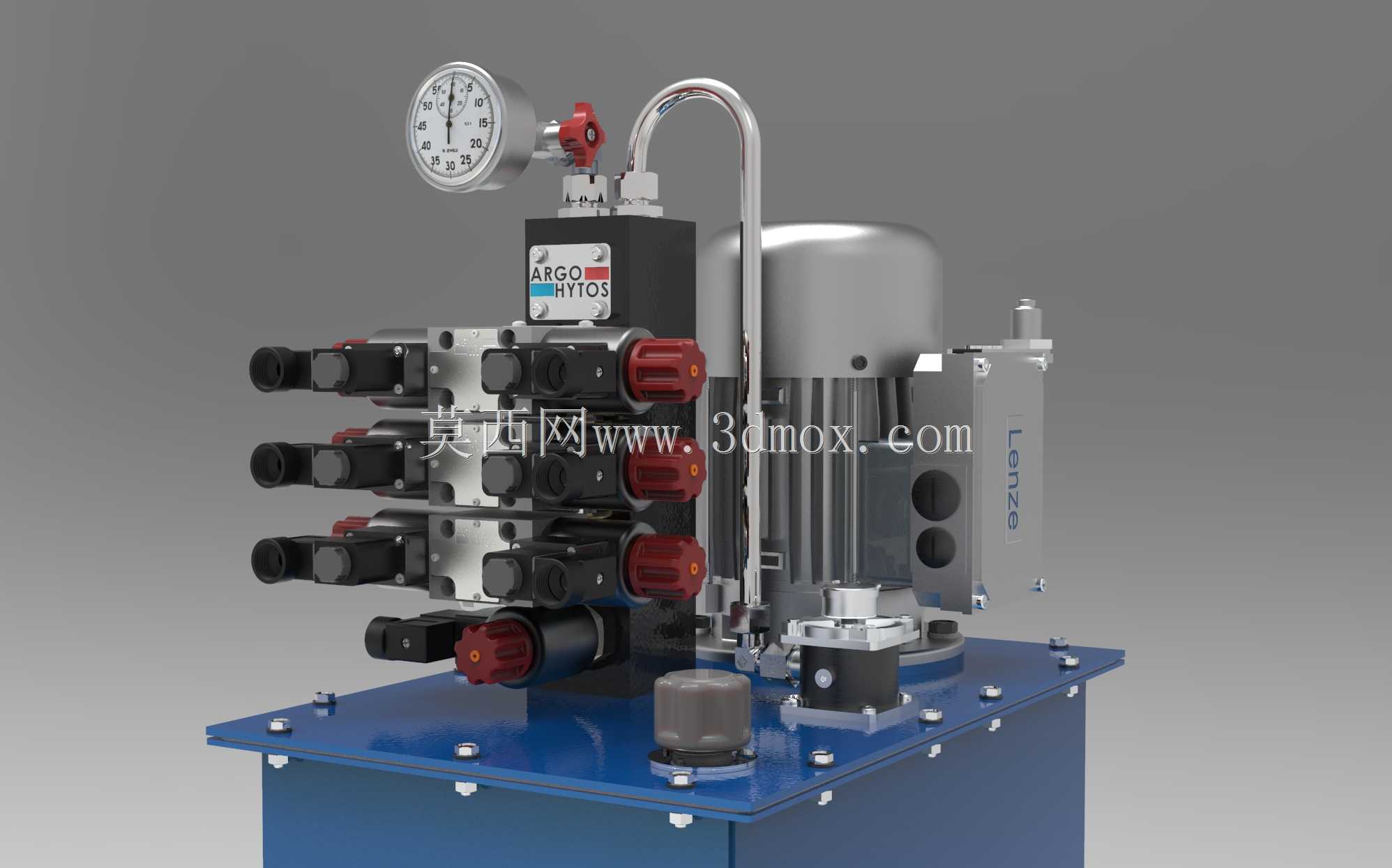

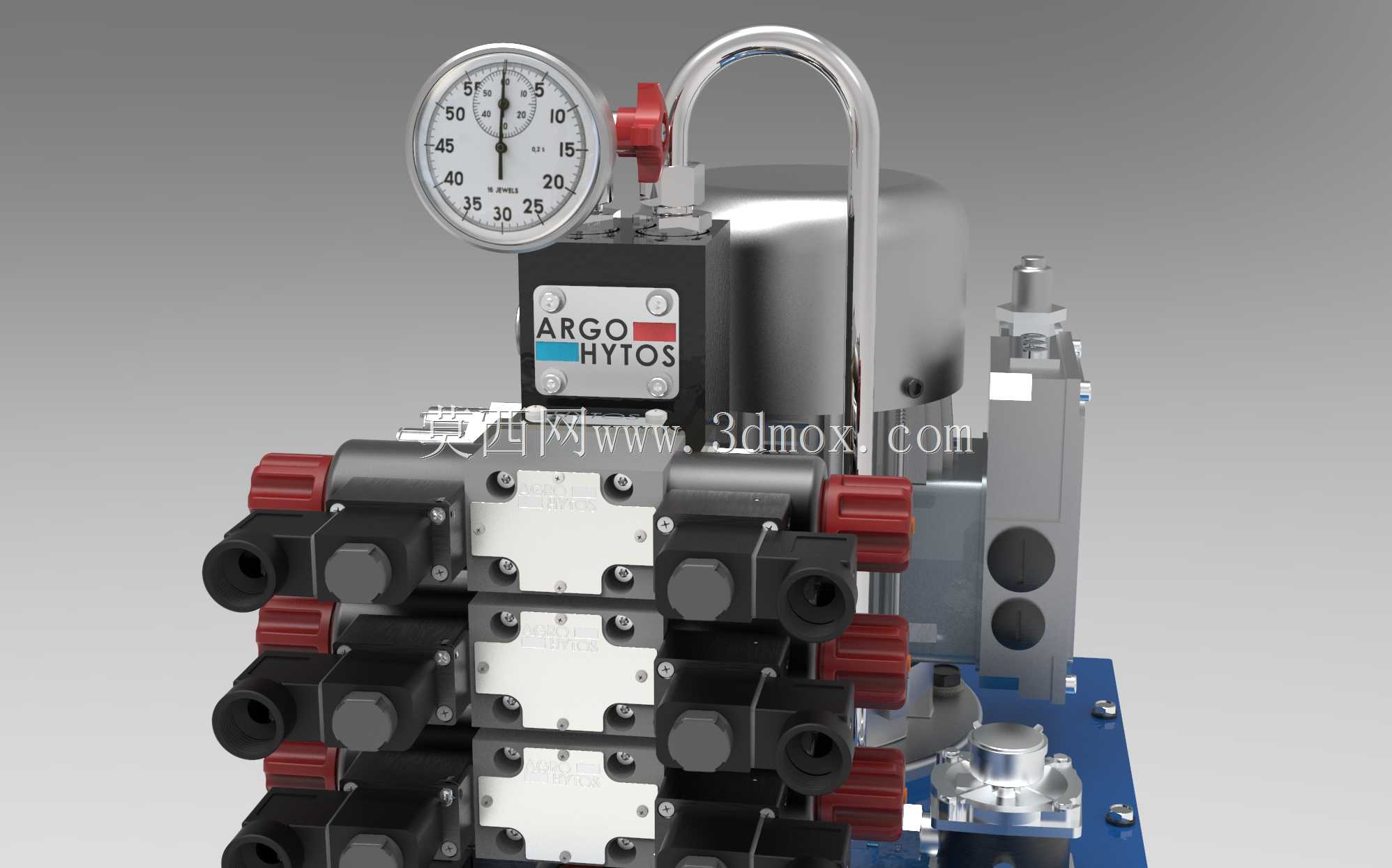

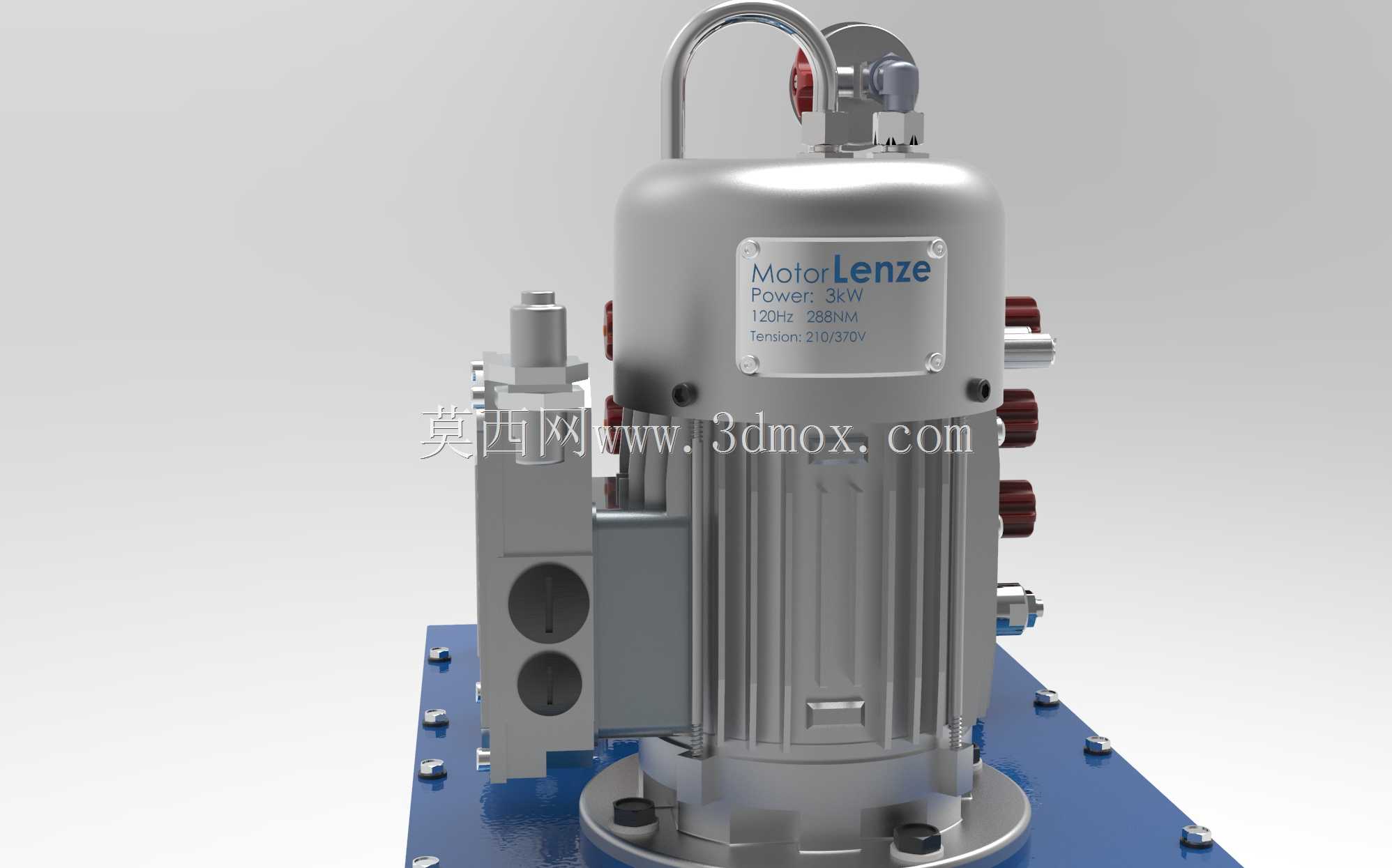

　　省去了联轴器外置的防护结构需求，压缩了整体安装占用空间，泵体吸油口直接伸入油箱内部，吸油管路长度短，可有效降低吸油阻力，避免高转速下的吸空问题。阀组部分采用叠加式安装结构，将换向阀、溢流阀、节流阀沿竖直方向叠加固定在阀块上，每个阀的出油口对应一路独立的执行机构供油，可分别控制卡盘夹紧松开、尾座进退等不同动作，阀块内部的油道经过流道优化，拐角处做了圆弧过渡处理，减少压力油流动过程中的沿程损失与局部涡流，降低系统运行的油温升幅。顶部设置的压力表通过阻尼阀与主压力油路连通，可实时显示系统当前工作压力，阻尼阀可避免阀组换向时的压力冲击损坏压力表表头，延长仪表使用寿命。接线盒设置在电机侧方，强电接线与控制线接线做了分区排布，

　　现场接线时可快速区分动力回路与控制回路，减少接线错误概率。整体设计充分考虑了机床车间的紧凑安装空间，所有外接油口均设置在阀组侧方，外接管路排布时不会与电机、油箱结构产生干涉，日常维护时可单独拆解某一片叠加阀进行更换，无需拆解整个阀组，大幅降低现场维护的停机时间。系统的压力调节旋钮设置在溢流阀端部，操作人员可根据不同工件的装夹力需求，在额定压力范围内灵活调整系统工作压力，适配不同材质、不同壁厚工件的装夹需求，避免压力过大夹伤薄壁工件，或是压力过小导致加工过程中工件移位。
