粉煤灰砖厂托盘基材液压推运车结构设计

　　这款液压推运设备的核心应用场景集中在粉煤灰砖生产厂区的工序间物料转运环节，针对砖厂生产过程中托盘承载的成型基材、待养护砖坯、成品砖垛的短距离移位需求设计，适配厂区内硬化铺装路面的通行条件，可在生产车间、养护窑、成品堆场之间完成点对点的物料输送，替代传统人力抬运或普通平板车的低效转运模式，降低一线作业人员的劳动强度，减少转运过程中基材磕碰掉落的损耗。从功能实现逻辑来看，设备采用手动液压驱动的升降结构，作业时可将承载叉臂伸入标准托盘的底部预留间隙，通过手动液压泵驱动剪式支撑结构完成托盘的抬升，抬升高度控制在100-150mm区间，既保证转运过程中托盘底部与地面无剐蹭，也避免抬升过高带来的重心偏移风险；

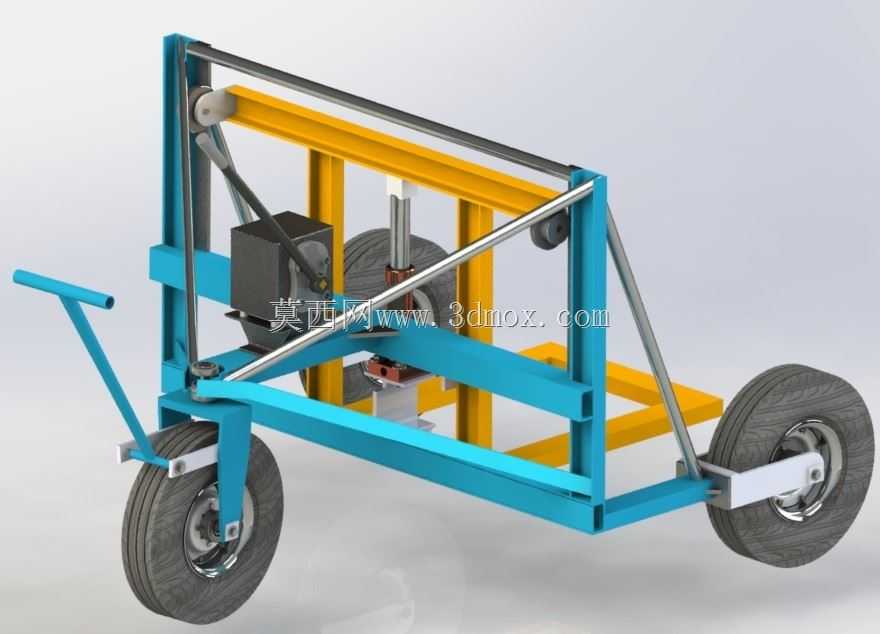

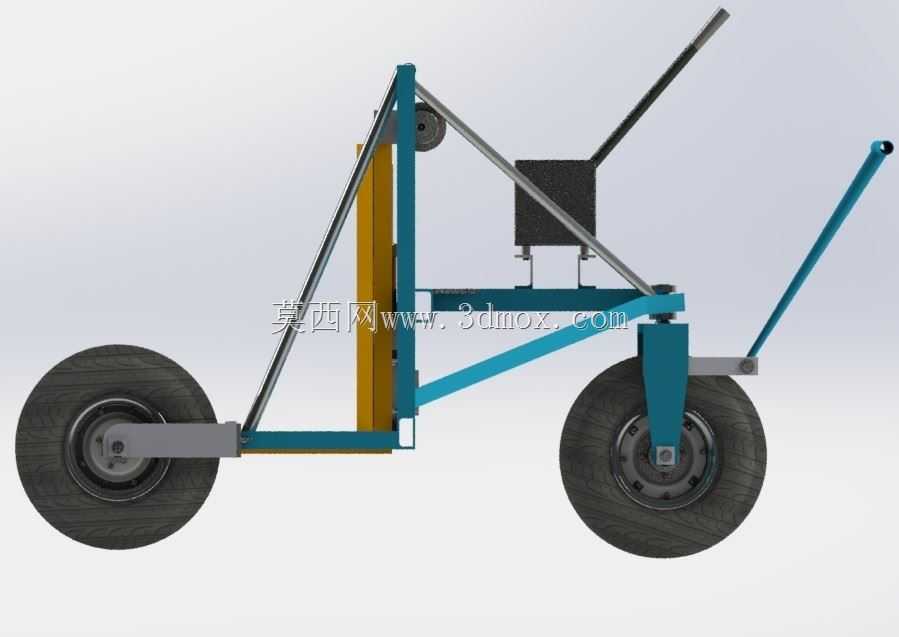

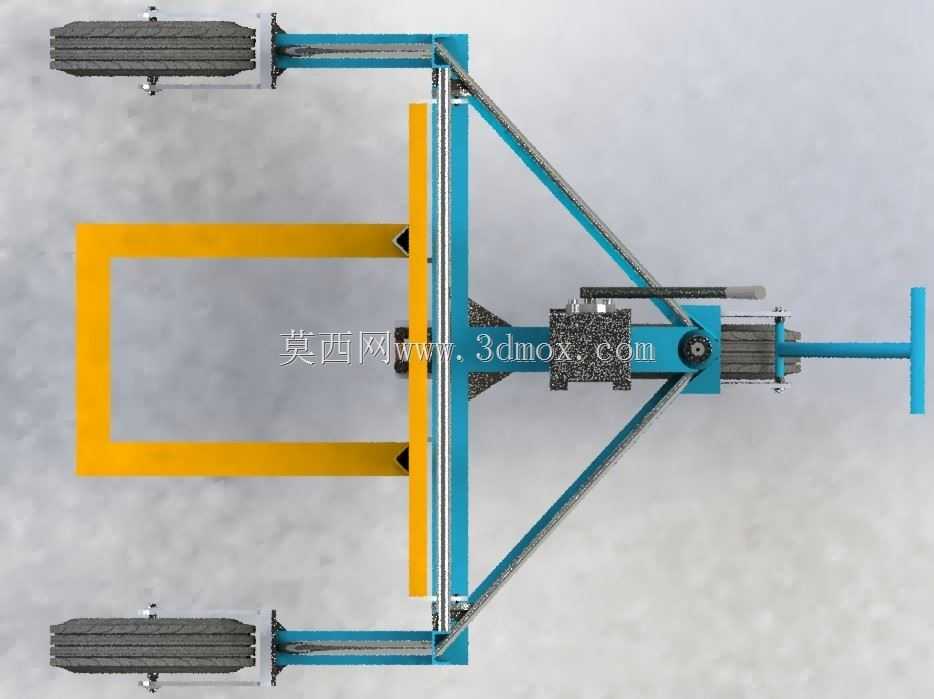

　　转运到位后通过卸压阀缓慢释放液压压力，将托盘平稳放置在指定点位，整个升降过程无冲击，不会对托盘上承载的未完全固化的粉煤灰砖基材造成结构性损伤。行走系统采用三轮布局结构，前部单轮为转向轮，集成在操作扶手的转向立柱上，后部双轮为承载驱动轮，大尺寸的橡胶充气轮可适配厂区内存在轻微起伏、少量颗粒杂物的路面，小半径转向设计可在车间狭窄通道、堆垛间隙内完成转向调头，最小转弯半径控制在1.2m以内，适配砖厂内多数通道的通行宽度要求。结构设计层面，主承载框架采用矩形钢管焊接成型，蓝色涂装的侧围框架承担主要的弯曲载荷，黄色涂装的中部纵梁为叉臂安装提供导向支撑，斜向布置的圆钢支撑杆对框架的对角方向进行结构加强，抵消满载转运过程中框架产生的扭转变形；

　　液压泵站集成安装在车架中部位置，重心落在前后轮的承载区间内，满载状态下整车重心高度不超过600mm，避免推行过程中发生侧翻风险；操作扶手设置在转向轮侧方，高度适配成年作业人员的自然握持位置，扶手端部设置液压操作手柄，作业人员可在推行位置直接完成升降操作，无需频繁调整站位。安装边界方面，设备处于最低位时整体高度不超过1100mm，长度控制在1600mm，宽度适配1200mm标准工业托盘的承载需求，可直接驶入常规货运车辆的货箱尾部完成装卸对接；所有转动铰接点均设置自润滑轴套，日常维护仅需定期检查液压油位与轮胎气压，无需复杂的拆解保养，适配砖厂作业环境下运维能力有限的实际情况。车架后部的承载轮采用宽基橡胶轮胎，接地比压小，

　　在厂区未完全硬化的临时堆场路面也不会出现深陷问题；液压系统设置过载保护阀，当承载重量超过额定载荷时会自动卸压，避免结构过载变形或液压元件损坏。在实际作业流程中，该设备可单人完成全部操作，单趟承载重量适配常规粉煤灰砖托盘的满载重量，相比普通平板车转运效率提升40%以上，同时避免了人力抬运过程中可能出现的砸伤、磕碰等安全风险；叉臂的间距可根据常用托盘的底部支撑梁位置进行小范围调整，适配不同规格的木质、塑料、钢制托盘的承载需求，无需额外更换属具即可完成多品类物料的转运作业。
