开放式铝型材EATX/ATX电脑机箱结构设计

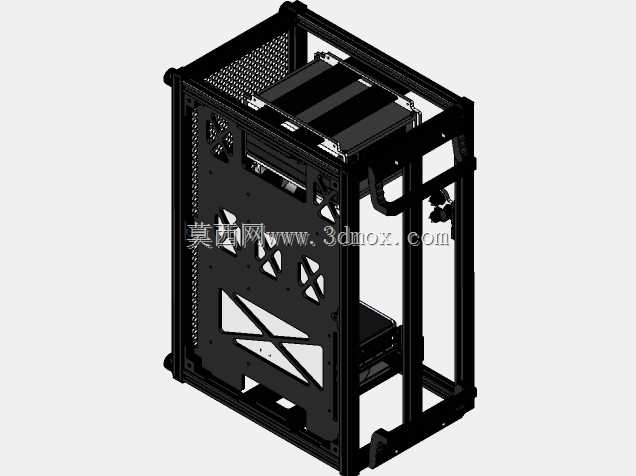

　　这款机箱采用工业铝型材作为主体框架搭建，区别于传统钣金冲压机箱的封闭结构，开放式的框架设计首先解决了高功耗硬件长时间运行的积热问题，在工业控制工作站、DIY高性能计算主机、硬件测试调试平台这类场景中，硬件需要频繁拆装更换、持续高负载运行，传统封闭机箱拆装步骤繁琐，散热风道受板材遮挡容易形成紊流，而铝型材框架通过标准型材的槽道搭配角件连接，所有安装点位都可以沿型材槽道灵活调整位置，不需要额外焊接或者定制打孔，适配不同尺寸硬件的安装需求。

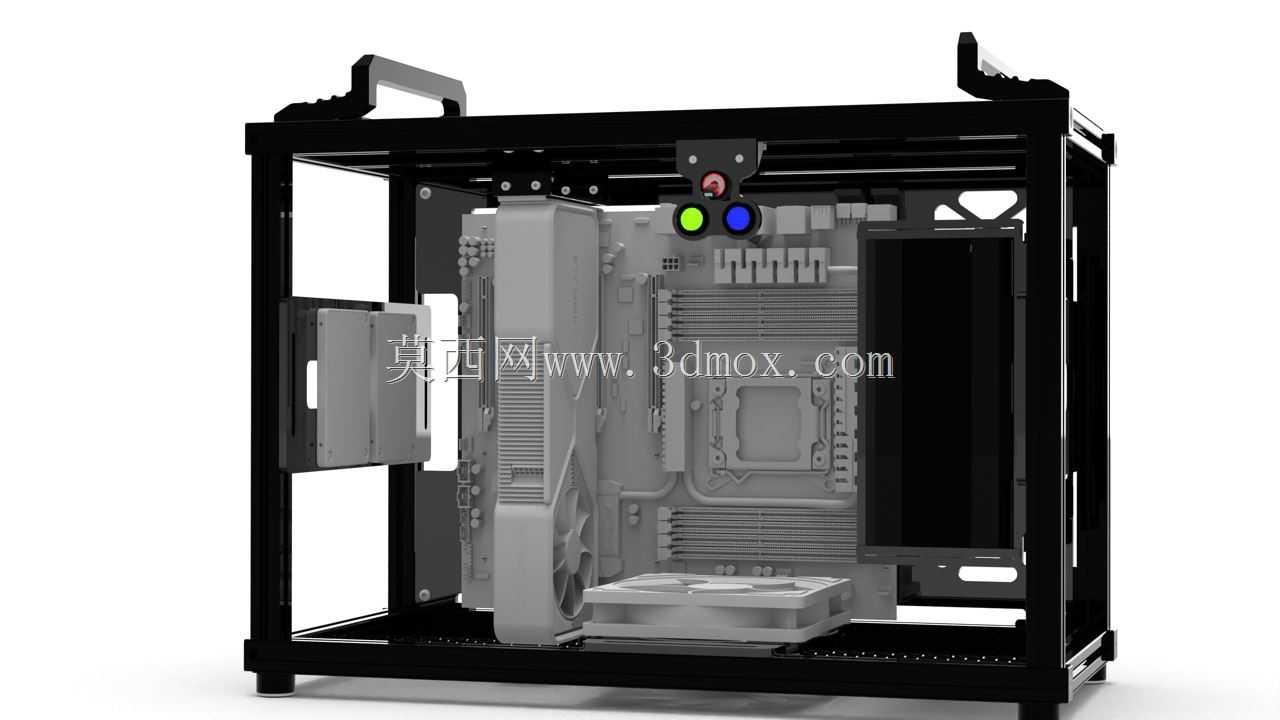

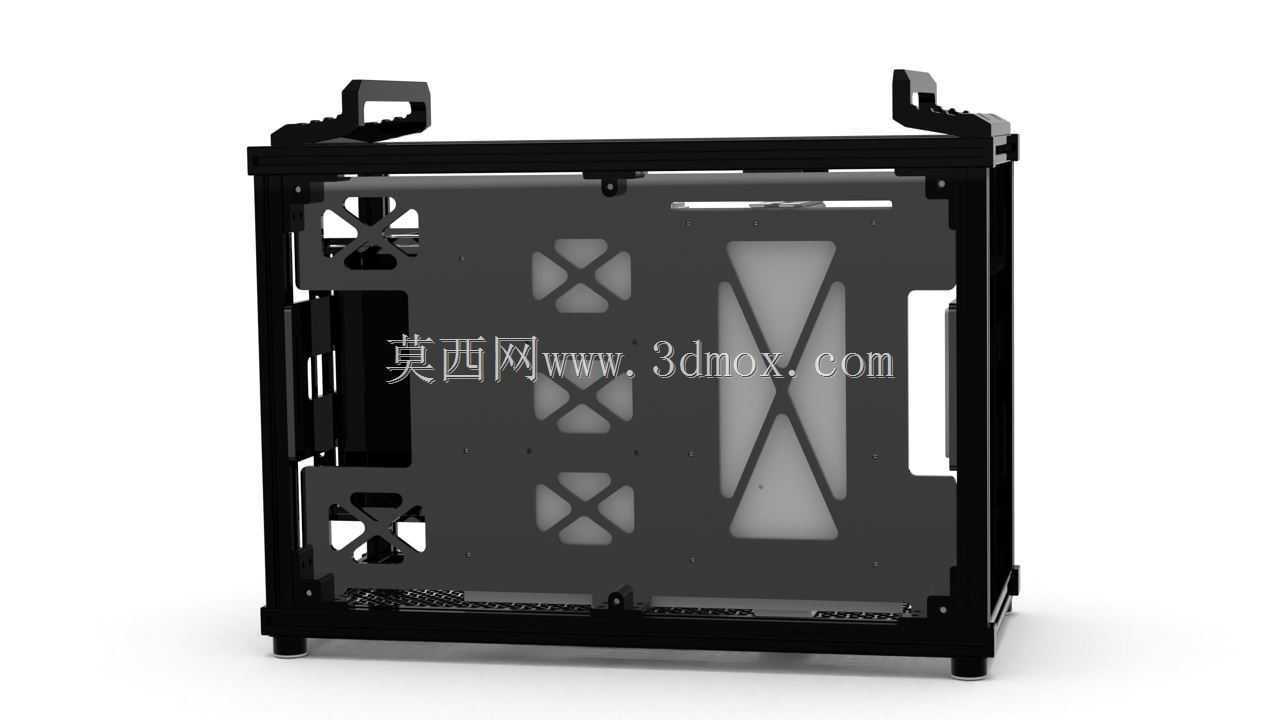

　　从安装边界来看，框架内部预留的主板安装区域可以完整覆盖EATX与ATX两种规格的主板，主板安装位采用悬浮式固定设计，固定铜柱的安装孔位沿型材槽道排布，遇到非标准孔位的工控主板时，只需要滑动铜柱位置就能完成固定，不需要对框架进行二次加工。电源安装位对应海盗船RM750这类标准ATX电源的尺寸设计，安装位预留了足够的走线空间，电源与主板之间的间隙可以容纳定制模组线的弯折半径，避免线材挤压硬件或者干扰风道。

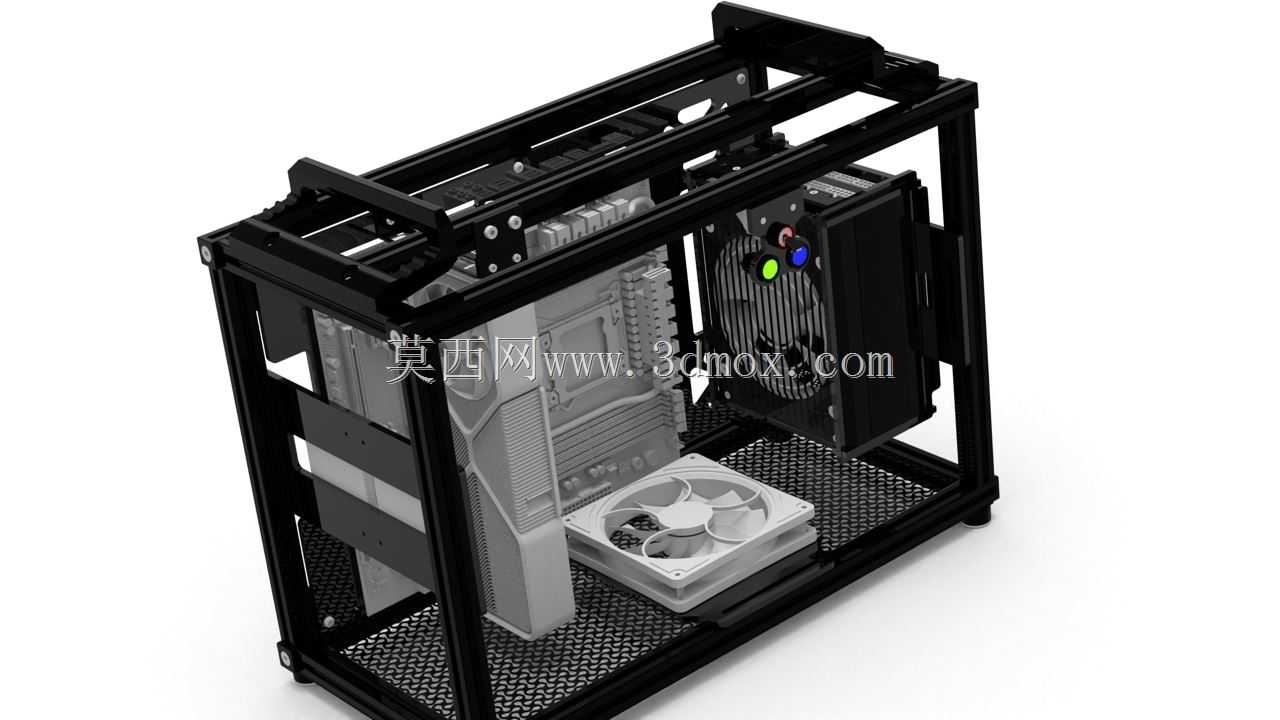

　　设计过程中优先考虑了硬件拆装的便捷性，框架侧面没有设置整块遮挡的钣金面板，显卡、内存、存储设备的拆装不需要拆卸大面积的侧板，只需要松开对应位置的固定压条就能完成硬件更换，对于需要频繁更换测试硬件的实验室场景来说，能大幅减少硬件调试的准备时间。顶部集成的提手结构采用与框架同规格的铝型材加工，连接位置通过角件与主框架锁紧，承重能力可以满足整机带硬件移动的需求，不需要额外拆卸内部硬件就能完成工位转移。

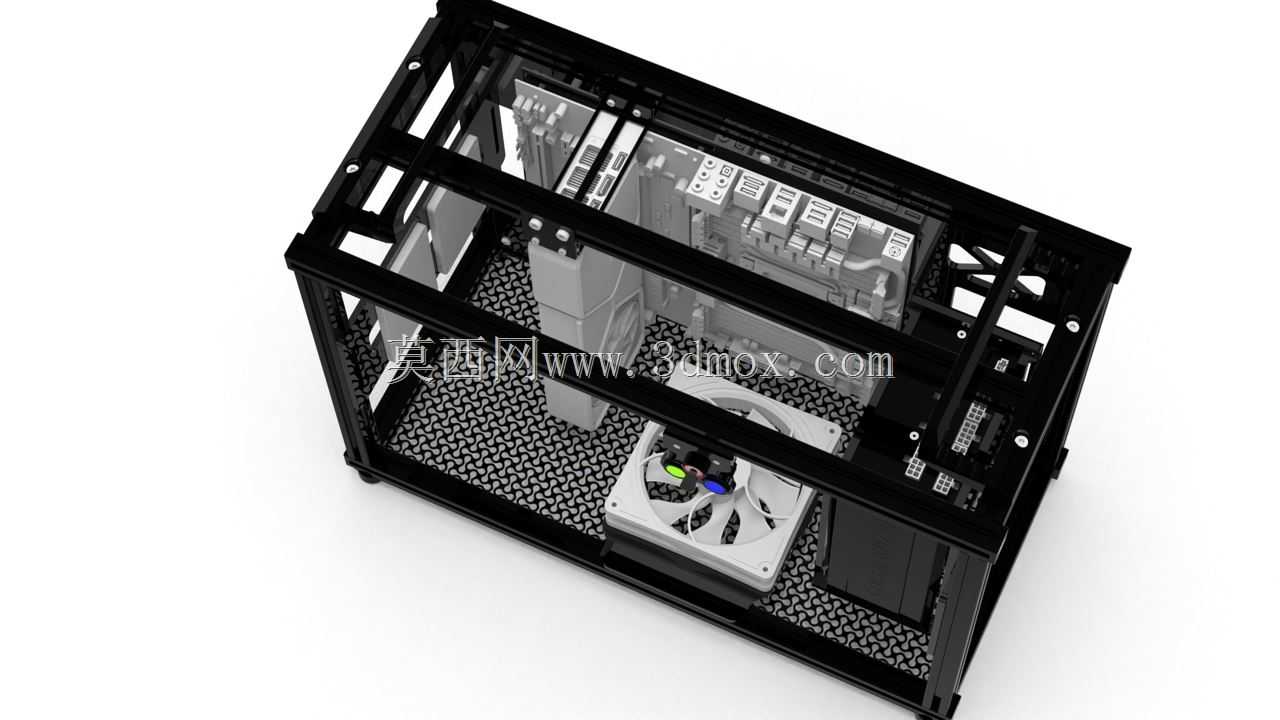

　　前面板的接口区域采用模块化安装设计，音频接口、USB接口、开关按键都固定在独立的安装板上，安装板通过T型螺栓与型材槽道连接，如果需要更换前置接口类型，只需要更换对应安装板即可，不需要改动主体框架结构。框架底部预留了风扇与冷排的安装位置，可以支持120mm、240mm规格的散热设备安装，安装点位同样可以沿槽道调整，适配不同厚度的冷排与风扇组合，满足不同功耗硬件的散热需求。

　　型材框架的连接位置全部采用标准工业铝型材配件，角件、T型螺栓、法兰螺母都是通用标准件，在长期使用过程中如果出现配件损坏，不需要定制特殊配件，直接采购标准五金件就能完成替换，降低了后期维护的成本。框架的所有棱边都做了倒角处理，避免拆装硬件时划伤线材或者操作人员的手部，型材槽道内可以嵌入密封条或者理线夹，方便内部线材的梳理固定，避免线材杂乱干扰散热或者触碰高速旋转的风扇部件。

　　不同于消费级机箱追求外观封闭与灯光效果，这款结构的设计完全偏向实用导向，所有结构设计都服务于硬件安装、散热、维护三个核心需求，没有多余的装饰性结构，整体重量相比同尺寸的钣金机箱更轻，同时铝型材的结构强度足够支撑重型显卡、大型风冷散热器的重量，不会出现长期使用后主板变形的问题。显卡安装位预留了足够的支撑空间，可以搭配显卡支架固定长尺寸的高端显卡，避免显卡PCB因为长期承重出现弯曲变形的问题，存储设备的安装位可以沿型材槽道扩展，最多可以同时安装多块3.5英寸硬盘与2.5英寸固态硬盘，满足大容量存储的工作站使用需求。
