CA6140车床用膜片式挠性联轴器结构

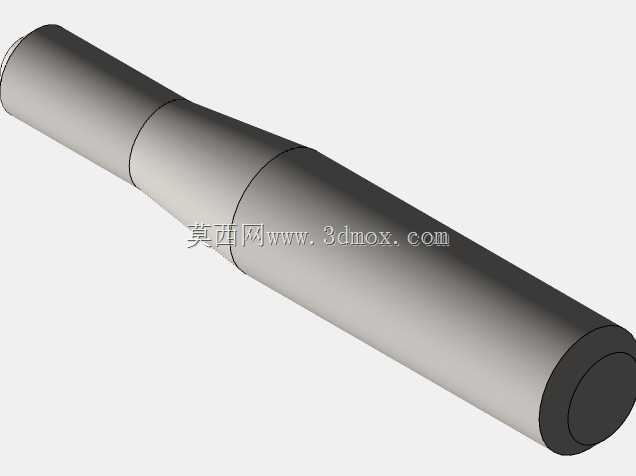

　　在普通车床的主传动链布局中，主轴箱输入轴与进给箱输出轴之间的动力衔接，长期以来都要面对轴系热伸长、安装对中偏差、运行振动带来的同轴度误差问题，这类误差如果采用刚性联轴器直接连接，会在轴端产生极大的附加弯矩，轻则加剧轴承磨损、导致传动噪声升高，重则会造成轴系疲劳断裂，直接影响机床加工精度。这款挠性联轴器正是针对这类机床传动场景设计的轴系连接部件，核心作用是在两根传动轴之间稳定传递额定扭矩的同时，补偿两轴之间存在的少量径向错位、角向偏差以及轴向窜动，从结构上消除刚性连接带来的附加载荷。

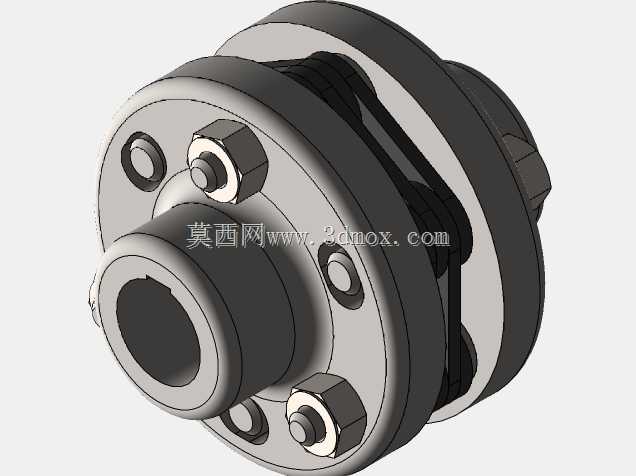

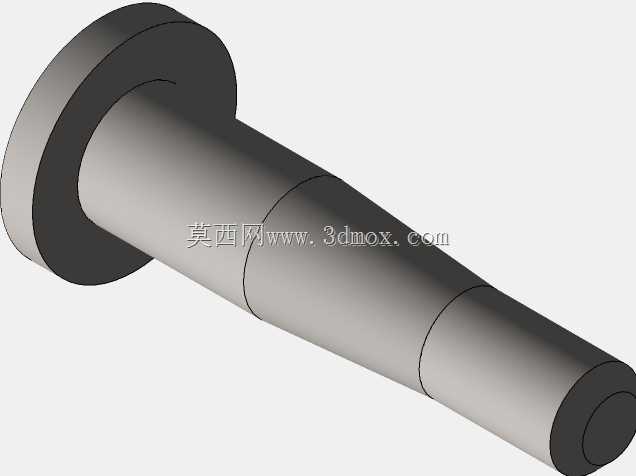

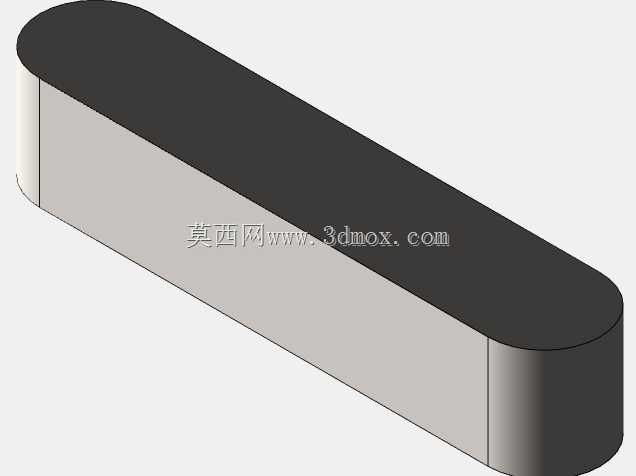

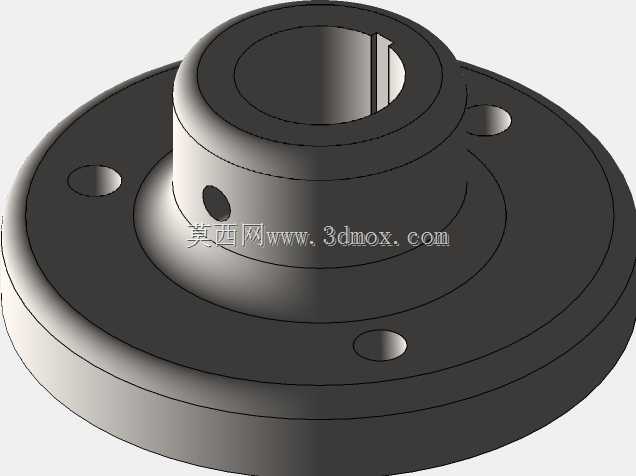

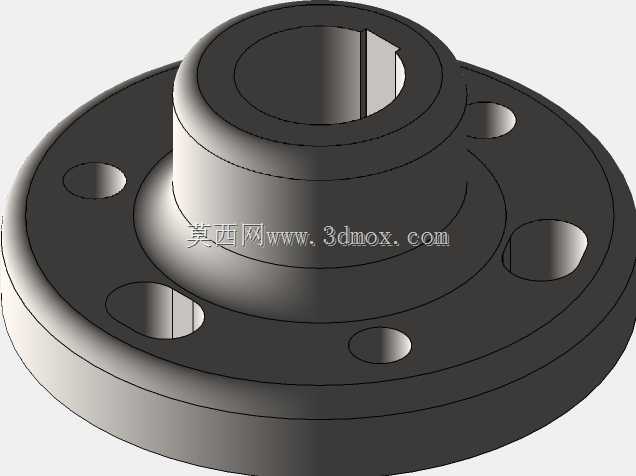

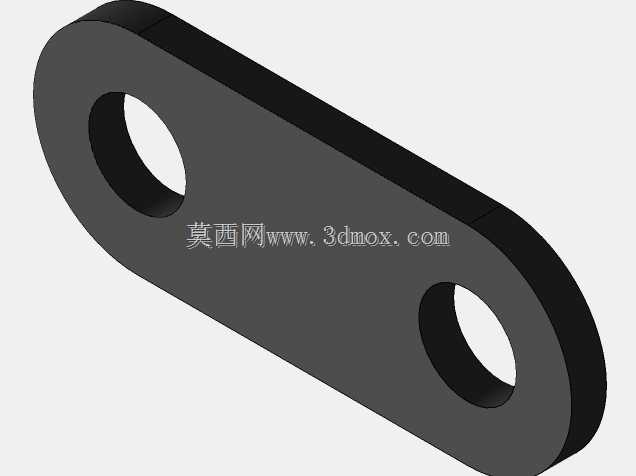

　　从结构设计逻辑来看，这款联轴器采用双膜片组的对称布局，两端为带轴孔的轮毂结构，轮毂端面加工有均匀分布的螺栓安装孔，通过高强度六角螺栓与锁紧螺母将膜片组夹紧在两端轮毂之间，膜片采用多层叠合的薄金属片结构，依靠金属膜片的弹性变形来吸收两轴之间的相对位移，相比弹性套柱销联轴器，这类膜片式挠性联轴器没有易损的橡胶弹性元件，不需要定期维护更换，耐温耐油性能更好，更适合车床内部存在切削油喷淋、温度变化较大的工作环境。轮毂的轴孔采用标准圆柱孔设计，可通过键连接实现与轴的周向固定，轴孔的加工公差严格匹配传动轴的配合要求，保证装配后无松动空程。

　　实际选型应用时，需要重点关注安装边界尺寸：两端轮毂的外径决定了联轴器安装所需的径向空间，要确认轴端周边的箱体、轴承端盖等部件不会与联轴器外圈发生干涉；两端轴孔的插入深度要匹配轴端的伸出长度，避免螺栓锁紧后膜片组受到额外的轴向预压力；螺栓的分布圆直径要与周边的紧固件预留足够的扳手操作空间，方便现场装配时的锁紧作业。安装过程中不需要刻意追求绝对的零对中偏差，只要偏差值在联轴器允许的补偿范围内，膜片组就可以通过自身的弹性变形抵消偏差带来的影响，大幅降低现场安装的对中难度，缩短设备装配的调试周期。

　　在传动特性上，这款联轴器的扭转刚度较高，传动过程中无背隙，能够准确传递转速与扭矩，既适合车床主传动的大扭矩传递场景，也能满足进给传动的精准传动需求，运行过程中不需要额外润滑，金属膜片的疲劳寿命长，长期运行的维护成本极低。建模过程中对膜片的叠层结构、螺栓与螺母的配合间隙、轮毂轴孔的键槽尺寸都做了精准还原，每一处安装面的倒角、螺栓孔的沉台结构都按照实际加工工艺做了还原，既可以作为机床改造时的选型参考模型，也可以直接用于传动系统的装配干涉检查、运动仿真验证，帮助设计人员在方案阶段就提前排查安装空间不足、连接强度不够等潜在问题。不同于重型设备用的大规格联轴器，这款适配CA6140车床的联轴器结构紧凑，径向尺寸小，不会额外占用过多的传动箱内部空间，对称的结构设计也让联轴器的动平衡性能更好，即使在主轴较高转速运行时也不会产生额外的离心振动，能够有效提升轴系运行的平稳性，间接保障工件的加工表面质量。
