小型探空火箭箭体结构三维设计

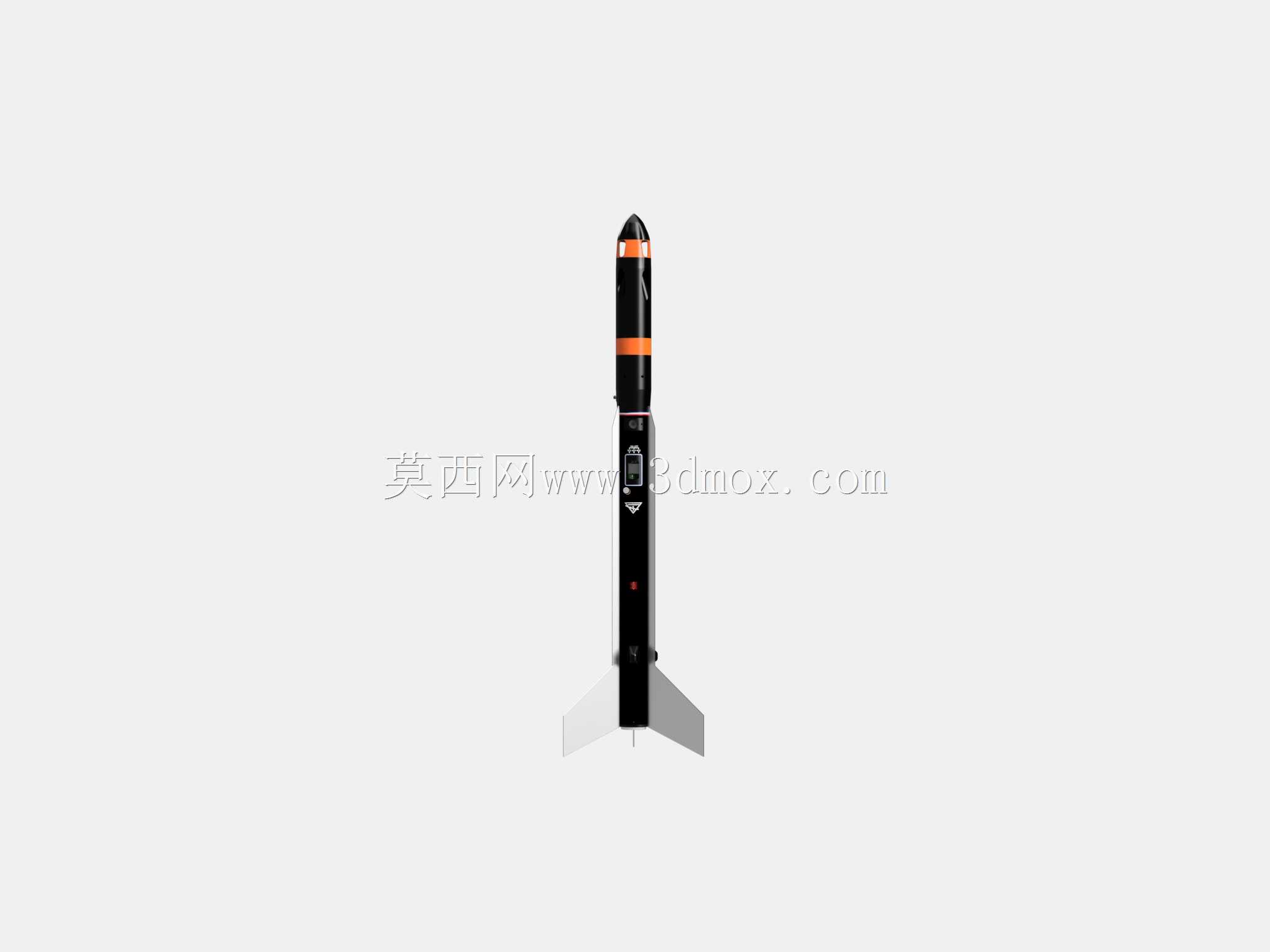

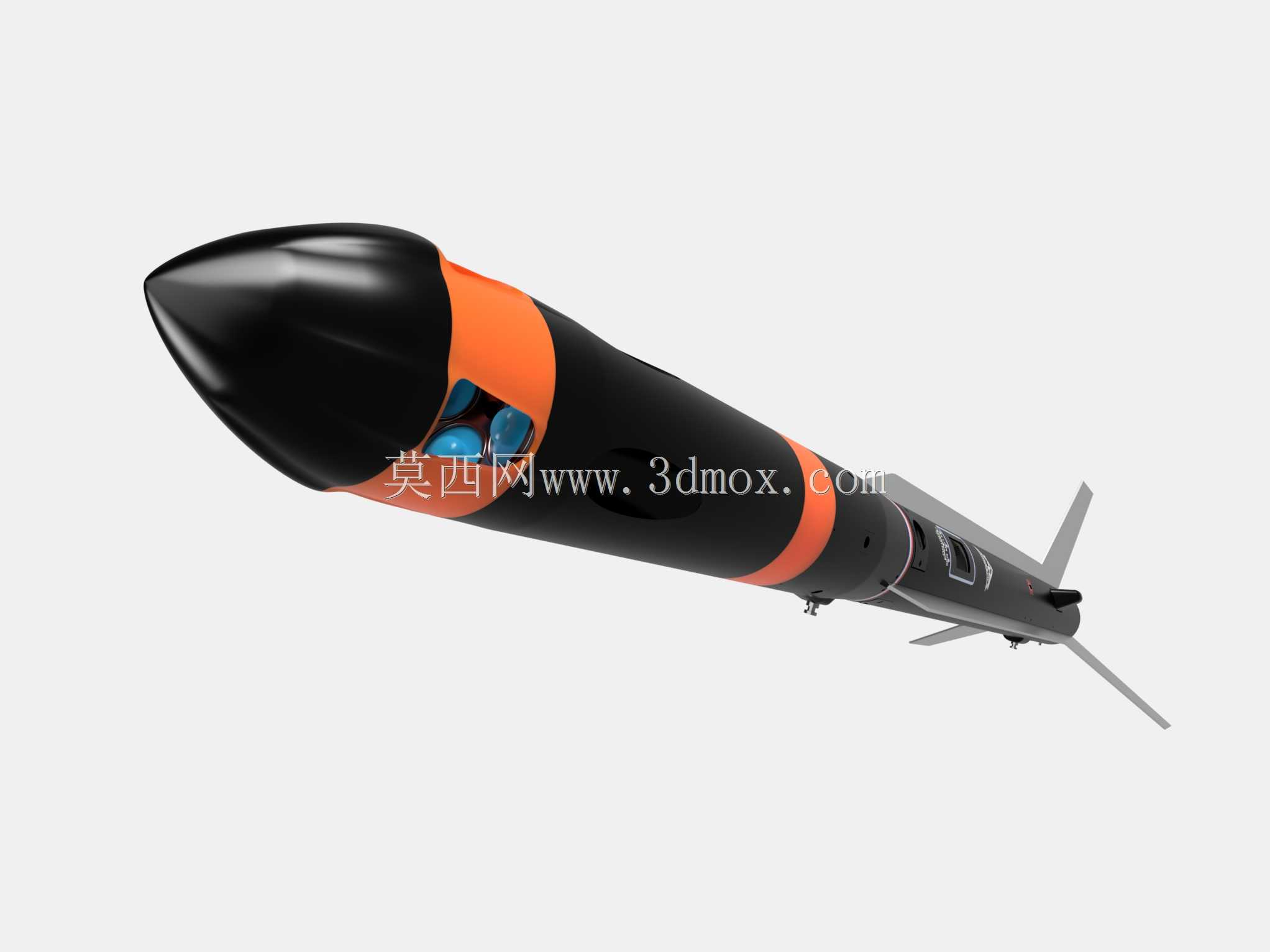

　　该探空火箭结构主要面向低空大气探测、航空航天教学实验、业余航天赛事验证场景使用，可搭载小型传感载荷完成指定高度的大气参数采集、飞行姿态验证、载荷回收试验等任务，整体结构设计兼顾气动效率与装配便捷性，适配小型固体动力段的安装匹配需求。箭体头部采用流线型钝头锥设计，可有效降低跨声速飞行阶段的激波阻力，头锥内部预留载荷舱安装空间，可根据任务需求搭载温度传感、气压传感、图像采集等不同类型的实验载荷，头锥与箭身段采用卡扣式快拆连接结构，便于地面调试阶段的载荷更换与线路检修。箭身主体采用等直径圆柱段设计，主承力结构采用薄壁筒身加内置隔框的布局，隔框位置对应动力段固定、飞控模块安装、降落伞舱布置的核心节点，可将飞行阶段的轴向过载、

　　气动弯矩均匀传递至整个筒身结构，避免局部应力集中导致的结构失效。箭身外侧设置的环形色带不仅可作为飞行阶段的视觉识别标识，同时对应内部舱段的分隔位置，便于地面总装阶段的舱段对位检查。尾段采用四片对称布置的后掠式稳定尾翼，翼型选用低阻平板翼，安装位置与箭身尾部的承力隔框直接连接，可在飞行过程中提供足够的稳定力矩，保证箭体飞行姿态的收敛性，尾翼与箭身的连接采用嵌入式安装结构，可保证连接强度的同时降低装配阶差带来的额外阻力。动力舱段位于箭体中后位置，内径尺寸完全匹配指定规格的固体发动机安装需求，发动机前端设置挡焰与隔热结构，避免高温燃气窜入前序舱段损坏电子设备，发动机与箭身的固定采用径向抱紧加轴向顶紧的组合方式，

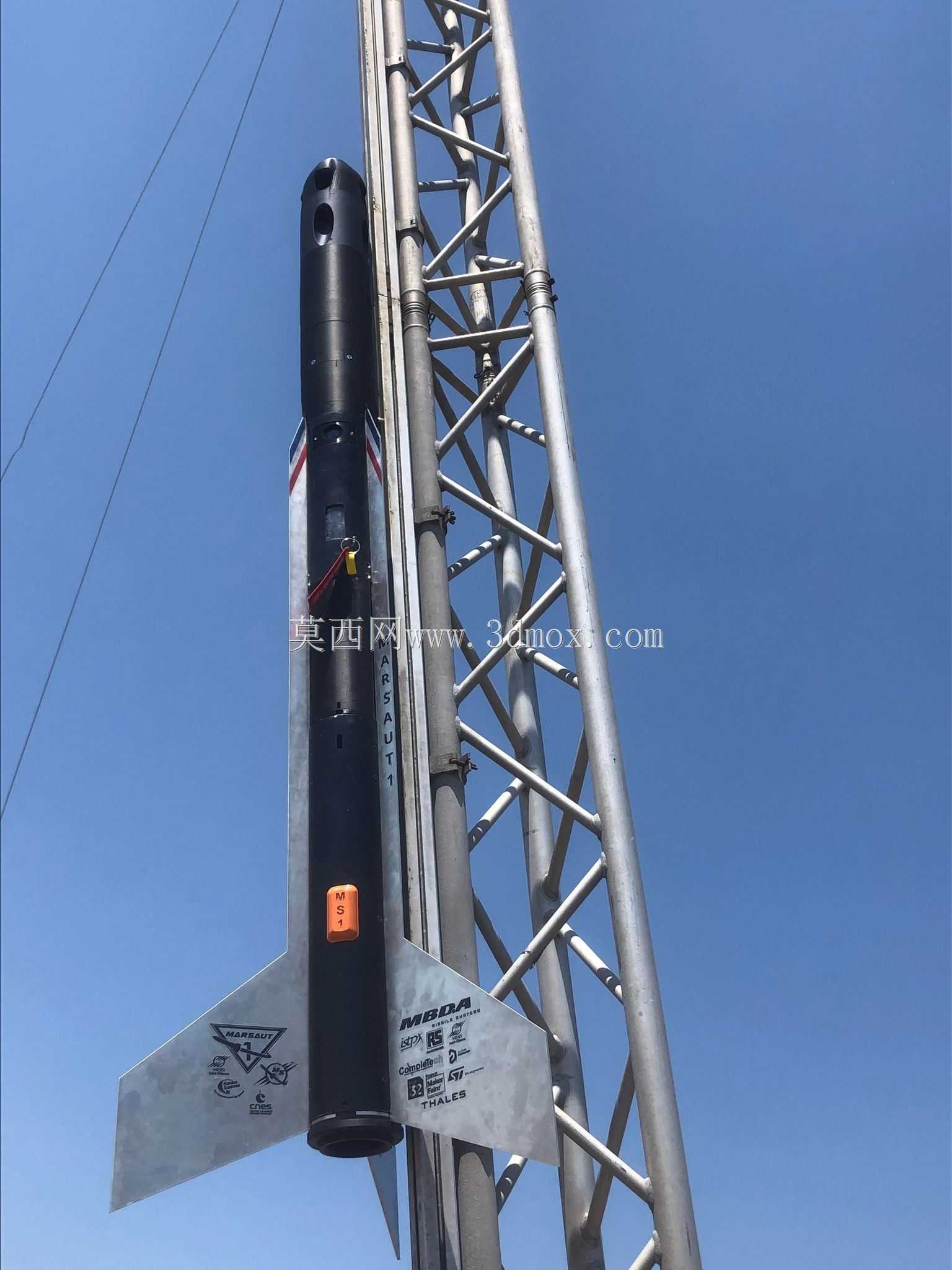

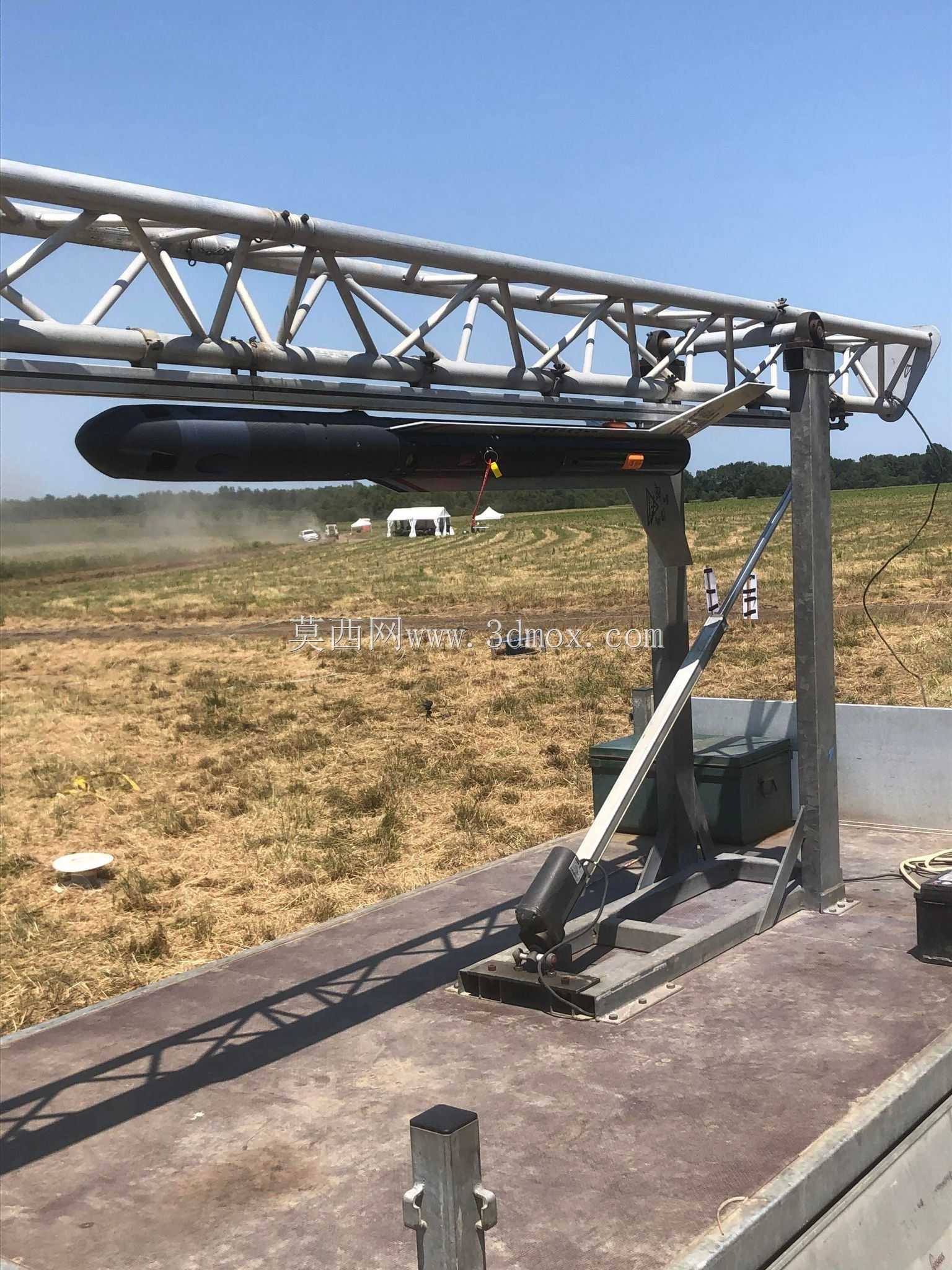

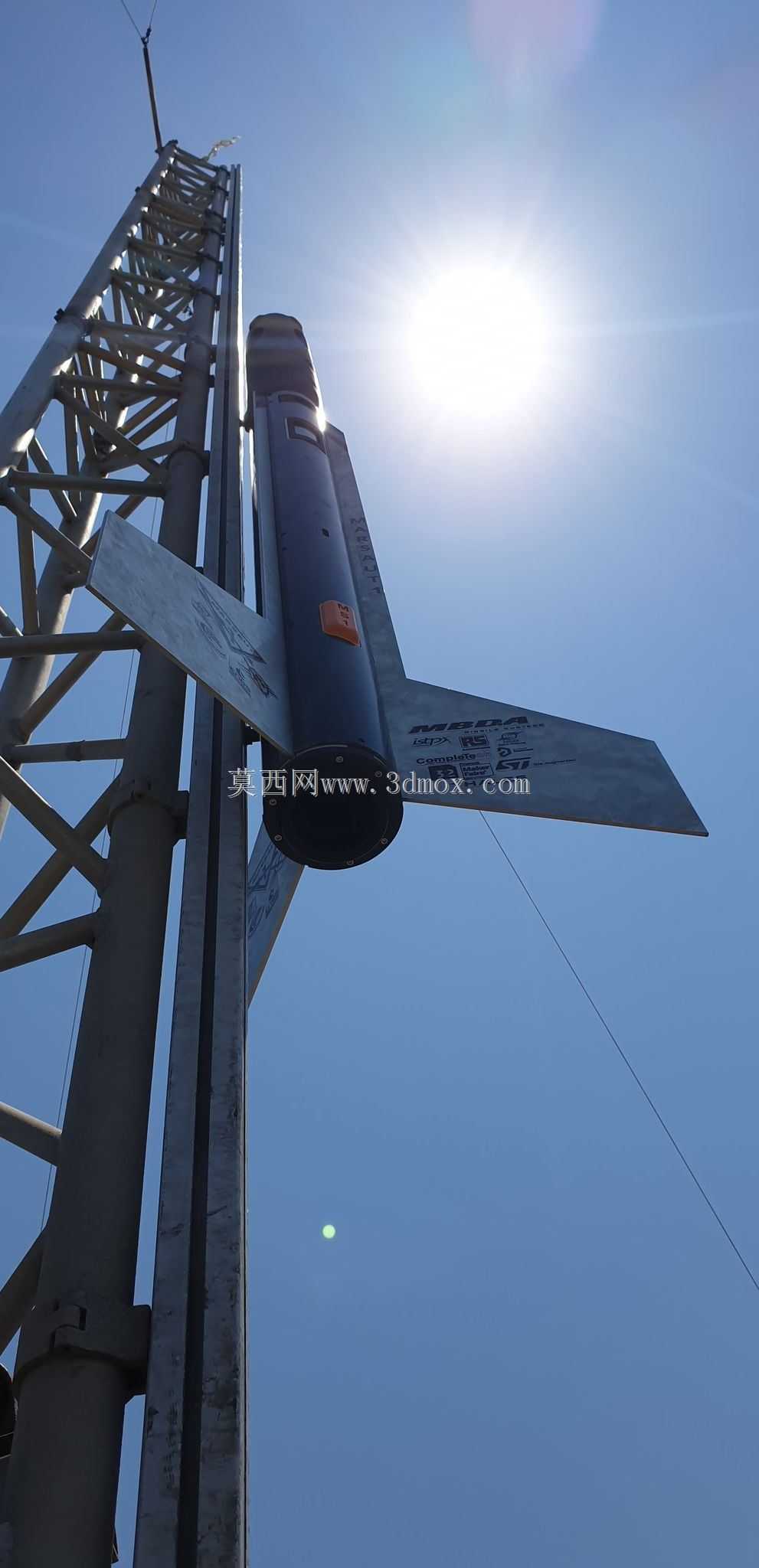

　　可承受发动机工作阶段的最大推力过载，不会出现动力段移位问题。降落伞舱设置在动力段前方，舱段侧面设置专用的伞舱盖弹出结构，可在飞控系统发出开伞指令后顺利完成伞舱盖解锁、减速伞拉出、主伞展开的全套动作，保证火箭完成任务后的安全回收。整体结构的安装边界充分考虑地面发射架的适配需求，箭身圆柱段的外径尺寸与发射导轨的抱紧机构完全匹配，可保证发射阶段的导向精度，避免出架瞬间的姿态偏移。各舱段的连接法兰均设置定位销孔，总装过程中可快速完成周向对位，保证尾翼、头锥的同轴度误差控制在设计允许范围内，降低飞行过程中的气动偏航力矩。
