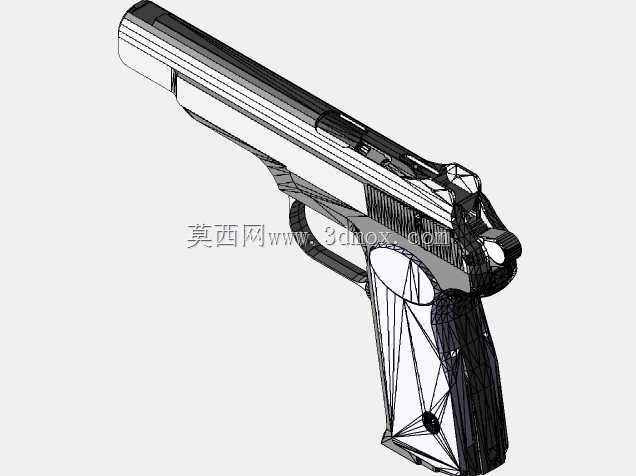

斯捷奇金APB自动手枪线框结构三维建模

　　本次呈现的斯捷奇金APB自动手枪三维线框模型，完整还原了该款全自动手枪的全尺寸结构特征，建模过程严格参照实物测绘的尺寸边界，整体长度控制在225mm区间，不含弹匣的握把宽度为32mm，枪管轴线与握把虎口位置的垂直落差为18mm，所有装配间隙均按照实物公差带设置，套筒与套筒座的配合间隙预留0.15mm，保证虚拟装配状态下的滑动副运动逻辑与实物完全一致。从实际应用场景来看，该类结构模型主要服务于轻武器结构教学、战术装备模拟开发、影视道具数字化预制等领域，不同于面向渲染的外观模型，本次建模优先还原内部传动逻辑，包括扳机连杆的行程路径、阻铁与击锤的扣合角度、弹匣托弹簧的预压行程、快慢机切换时的挡位定位结构，

　　每一处铰接点的旋转轴位置都经过反复校核，避免出现运动干涉问题。设计思路上没有采用一体化布尔运算的偷懒做法，而是将全枪拆分为套筒、枪管、复进簧组件、套筒座、击发机构、弹匣、握把护板七个独立模块，每个模块的壁厚都参照实物设置，比如套筒部分的壁厚在最薄的抛壳窗位置为1.2mm，握把护板的厚度为2.5mm，所有倒角位置都按照加工工艺要求设置，外露棱边做R0.3的圆角处理，避免出现现实加工中不可能存在的尖锐直角。安装边界方面，模型预留了消音器适配的螺纹接口位置，枪口位置的M14×1左旋螺纹段长度为12mm，与配套消音器的装配同轴度公差控制在0.05mm以内，握把底部的弹匣插口尺寸严格对应标准双排双进弹匣的插入尺寸，弹匣卡笋的突出高度为2.

　　2mm，按压行程为3mm，符合实际操作时的人机工程尺寸。在结构细节处理上，还原了该型号手枪特有的枪管套筒一体式长行程后坐结构，套筒表面的防滑齿间距为2mm，齿深0.8mm，照门与准星的高度差按照15m射击距离的弹道高设置，扳机的弧形轮廓贴合手指指腹的弯曲弧度，扳机护圈的内径满足戴防寒手套操作的空间需求，握把的倾斜角度为112度，符合自然指向性射击的人机工程要求。建模过程中对线框的布线密度做了针对性优化，在曲面过渡区域比如握把与套筒座的衔接位置、扳机护圈的弧形位置加密布线，保证曲面曲率连续，在平面区域比如套筒侧面、握把护板平面适当减少布线密度，兼顾模型的细节还原度与后续编辑的流畅度，所有铰接位置的旋转中心都设置了独立的基准轴，

　　方便后续做运动仿真时直接调用约束，不需要重新对位。不同于很多只做外观的枪械模型，这个模型完整还原了内部零件的装配关系，比如击针的突出量为1.1mm，保证击发时能够可靠底火，又不会因为突出量过大造成击穿底火的问题，抽壳钩的抱弹口尺寸对应9mm手枪弹的弹壳底缘尺寸，抽壳钩的预紧弹簧安装位深度为4mm，复进簧的导杆长度匹配套筒后坐的最大行程18mm，不会出现后坐到位时导杆顶死的问题。对于需要做结构拆解演示的场景，模型的每个零件都设置了独立的坐标系，拆解动画制作时可以按照实际的拆装顺序依次分离零件，不需要重新调整零件的轴向位置，套筒座上的握把护板固定螺丝孔位深度为3mm，对应M2.5的固定螺丝，孔位的位置与实物完全一致，方便后续做3D打印验证时直接安装实物螺丝。
