轮胎生产输送线定心对中机构设计

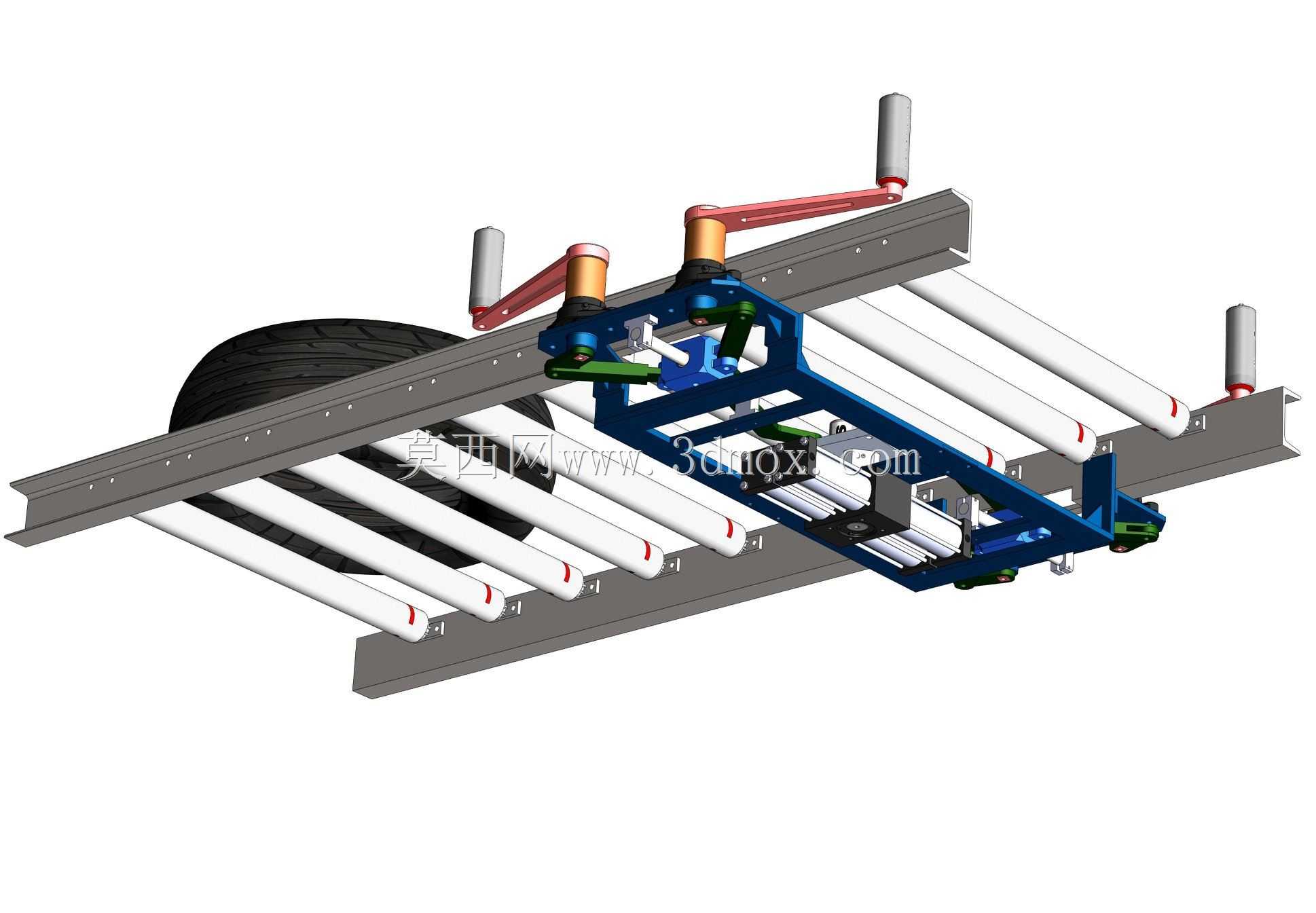

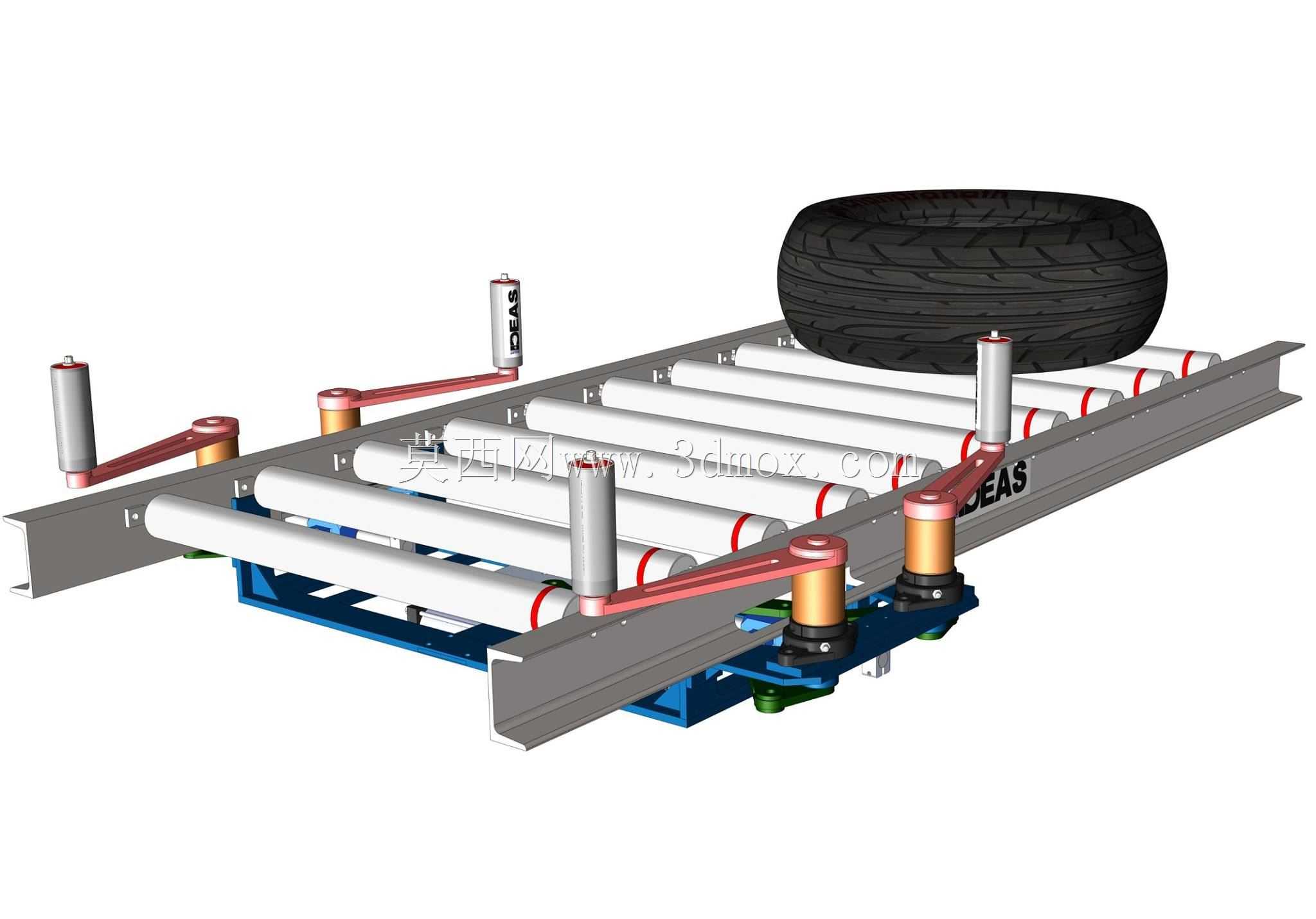

　　这套定心装置主要适配轮胎制造及后处理工段的辊道输送场景，解决轮胎在辊道输送过程中位置偏移、无法精准对接后续工位的实际问题，常见于轮胎成型后输送、检测工位进料、硫化机上下料、成品分拣等工序段，适配常规乘用车子午线轮胎的输送对中需求。装置整体依托标准辊道输送机的机架结构做集成安装，不需要额外改动原有输送线的主体框架，安装边界可适配宽度800-1200mm的常规辊道线，整体抬升高度不超过原有辊面150mm，不会干涉轮胎的正常通行，也不会额外占用输送线两侧的操作维护空间。从功能实现逻辑来看，装置采用双侧摆臂联动的对中结构，每侧设置两组带导向轮的摆臂组件，底部通过连杆机构实现同步动作，驱动端采用紧凑型气缸作为动力源，当轮胎输送到对中工位时，

　　光电检测触发信号后两侧摆臂同步向中线收拢，通过端部的竖直导向轮接触轮胎胎侧，将偏移的轮胎推送到辊道中线位置，对中完成后摆臂快速收回，不阻挡轮胎继续向下游输送。设计过程中充分考虑了轮胎输送的工况特性，导向轮采用包胶结构，接触胎侧时不会刮伤轮胎橡胶表面，摆臂的铰接点全部设置在辊道机架的侧梁下方，输送面无突出的尖锐结构，避免轮胎通行时出现卡滞、刮蹭问题。连杆机构的传动比经过反复校核，保证两侧摆臂的动作完全同步，不会出现单侧推偏的情况，对中精度可控制在±5mm以内，完全满足后续检测、码垛、分拣工位的进料位置要求。整套机构的结构件多采用标准型材与通用机加件，加工难度低，维护时可直接更换易损的导向轮包胶层，不需要整体拆解机构；

　　气缸选型适配常规工厂0.5-0.7MPa的压缩空气气源，不需要额外配置增压设备，可直接接入原有输送线的气路控制系统。在三维建模过程中，所有铰接位置都预留了合理的装配间隙，运动副全部做了干涉检查，模拟了不同直径规格轮胎的对中动作过程，验证了摆臂收拢、张开全行程无结构干涉，同时匹配辊道的输送速度，对中动作节拍可适配12秒/条的输送线速，不会成为整线的产能瓶颈。
