小型带式物料水平输送传送设备

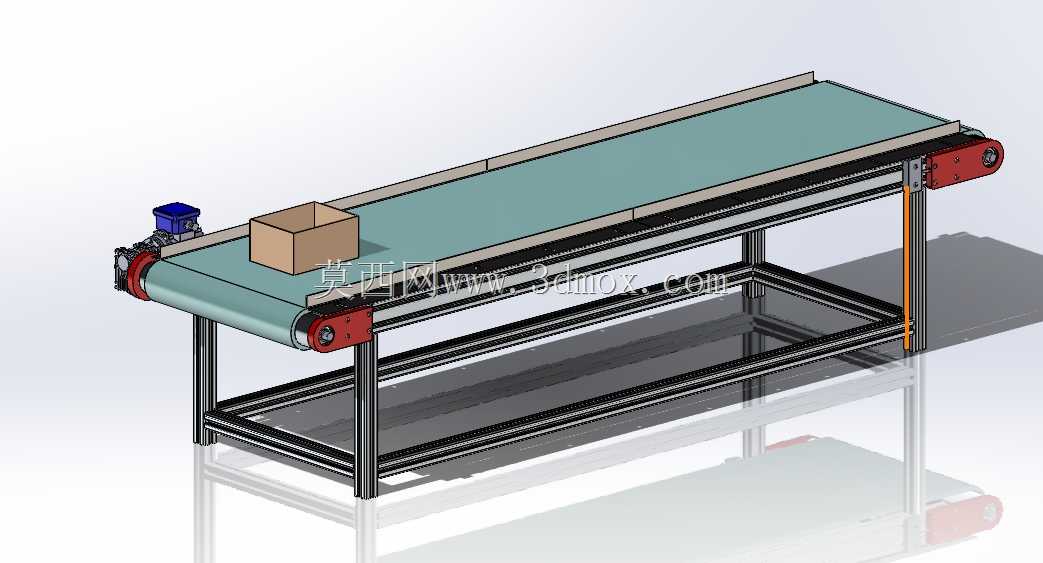

　　这款小型带式输送设备的三维结构，核心面向轻工装配、小件物料周转、工位间短距离传输场景设计，在电子元器件分装、小型五金件工序流转、包装线前段供料这类场景中，这类窄幅皮带机的适配性远高于大型输送线，不需要复杂的土建预埋，直接放置在车间地面即可完成工位对接。从结构组成来看，设备采用铝型材拼接的双层框架作为承载主体，下层框架做斜向支撑加固，抵消皮带运行时的侧向拉力，避免长时间运行后机架出现形变偏移；上层框架两侧布置承托托板，直接支撑皮带的承载段，防止放置物料后皮带出现下凹塌腰，保证物料输送过程中的平面度，对于需要在输送面上完成扫码、视觉检测、小件装配的工位来说，这种平托结构能有效避免物料倾斜偏移。驱动端布置在设备一侧，

　　采用电机直连驱动辊的结构，省去了复杂的链传动或齿轮传动结构，降低后期维护的润滑、张紧调整工作量，驱动辊和改向辊两端都采用带座轴承固定，辊筒表面做滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的问题。皮带选用浅绿色PVC轻型工业皮带，表面平整光滑，摩擦系数适中，既可以保证纸箱、塑料周转盒、硬质工件放置时不会在启停阶段滑移，又不会因为粘度过大导致物料在末端卸料时出现卡滞。设备侧边设置有皮带张紧调节机构，通过调整改向辊的前后位置，就能快速调整皮带张紧度，同时纠正皮带运行时的跑偏问题，不需要拆解机架结构，日常运维调整的操作门槛很低。从安装边界来看，设备整体高度适配常规站立式作业工位的高度，

　　操作人员不需要弯腰就能取放输送面上的物料，设备宽度控制在窄幅范围，不会占用过多车间通道空间，两端的辊筒端盖做圆弧过渡，没有突出的尖锐结构，避免车间人员走动时发生磕碰。在设计思路上，这款设备没有冗余的附加功能，所有结构都围绕稳定输送小件物料的核心需求展开，框架采用标准工业铝型材搭配角码连接，不需要焊接加工，所有零部件都可以采用标准件采购后组装，生产制造成本低，交付周期短，对于需要快速搭建临时产线、小批量生产工位的场景来说，这类设备的复用性很强，后期如果需要调整输送长度，只需要更换对应长度的铝型材和皮带即可完成改造，不需要重新设计整体结构。设备的支脚采用固定方形支撑脚，直接接触地面，放置后稳定性好，如果有移动需求，也可以更换为福马轮，

　　实现设备的快速移位和位置锁定。在实际使用中，这类小型皮带机可以单台独立使用，完成两个相邻工位之间的物料传递，也可以多台拼接组成长距离输送线，搭配挡边、导向条、工位阻挡器等附件，就能实现物料的分道、定位、缓存功能，适配不同的生产工艺需求。从结构细节来看，驱动电机的安装位置做了下沉处理，不会突出到设备的操作面一侧，避免影响操作人员的作业空间，电机的走线可以沿着铝型材的槽口内置布置，外观整洁，也能避免车间内的油污、灰尘对线束造成侵蚀。皮带下方的回程段没有设置额外的托辊，因为设备整体长度较短，皮带自重不大，回程段自然下垂的幅度不会影响正常运行，省去了多余的零部件，也减少了皮带运行时的摩擦阻力，降低驱动电机的功率损耗。
