莱克西MRL750无机房乘客电梯结构设计

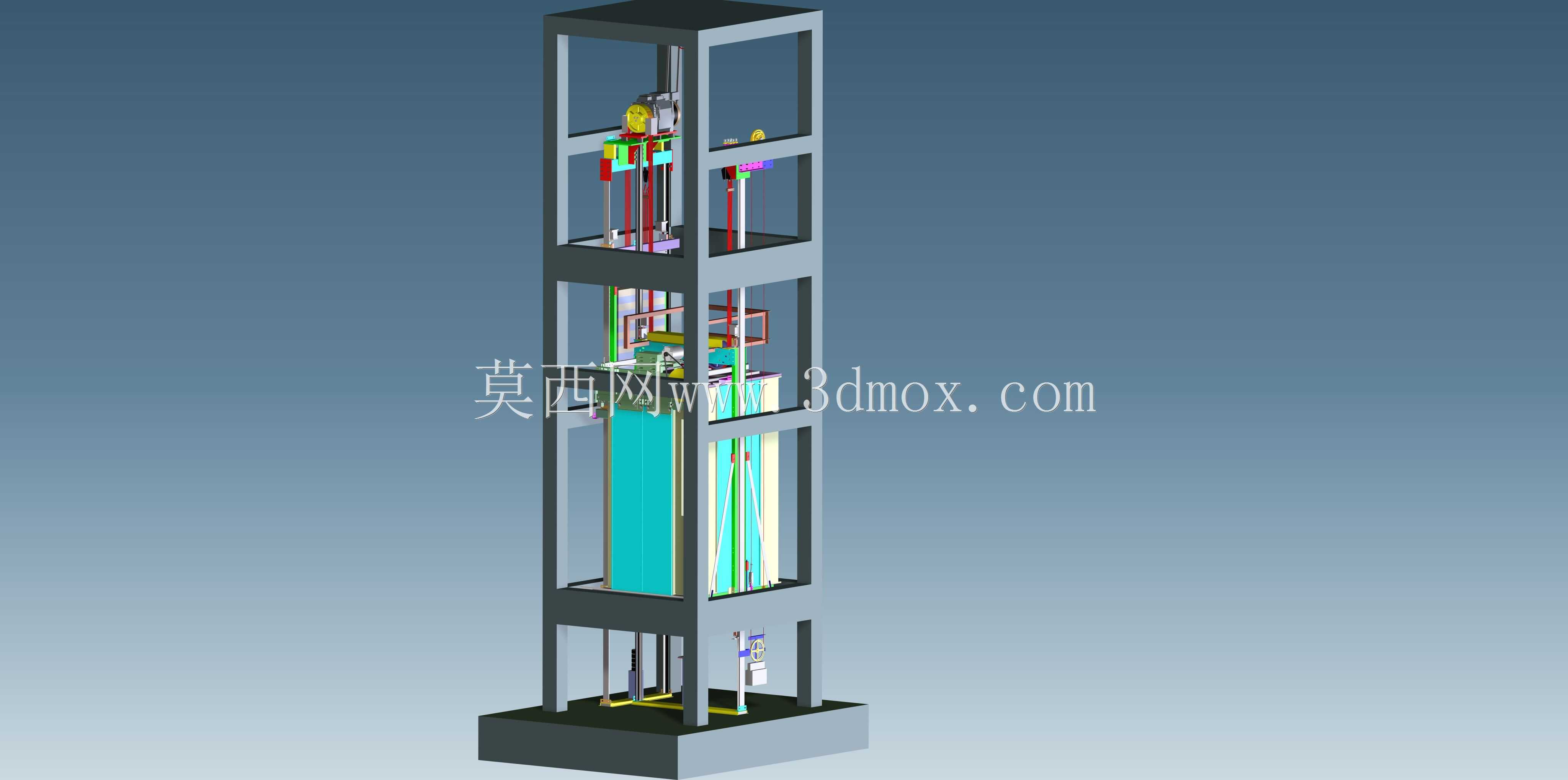

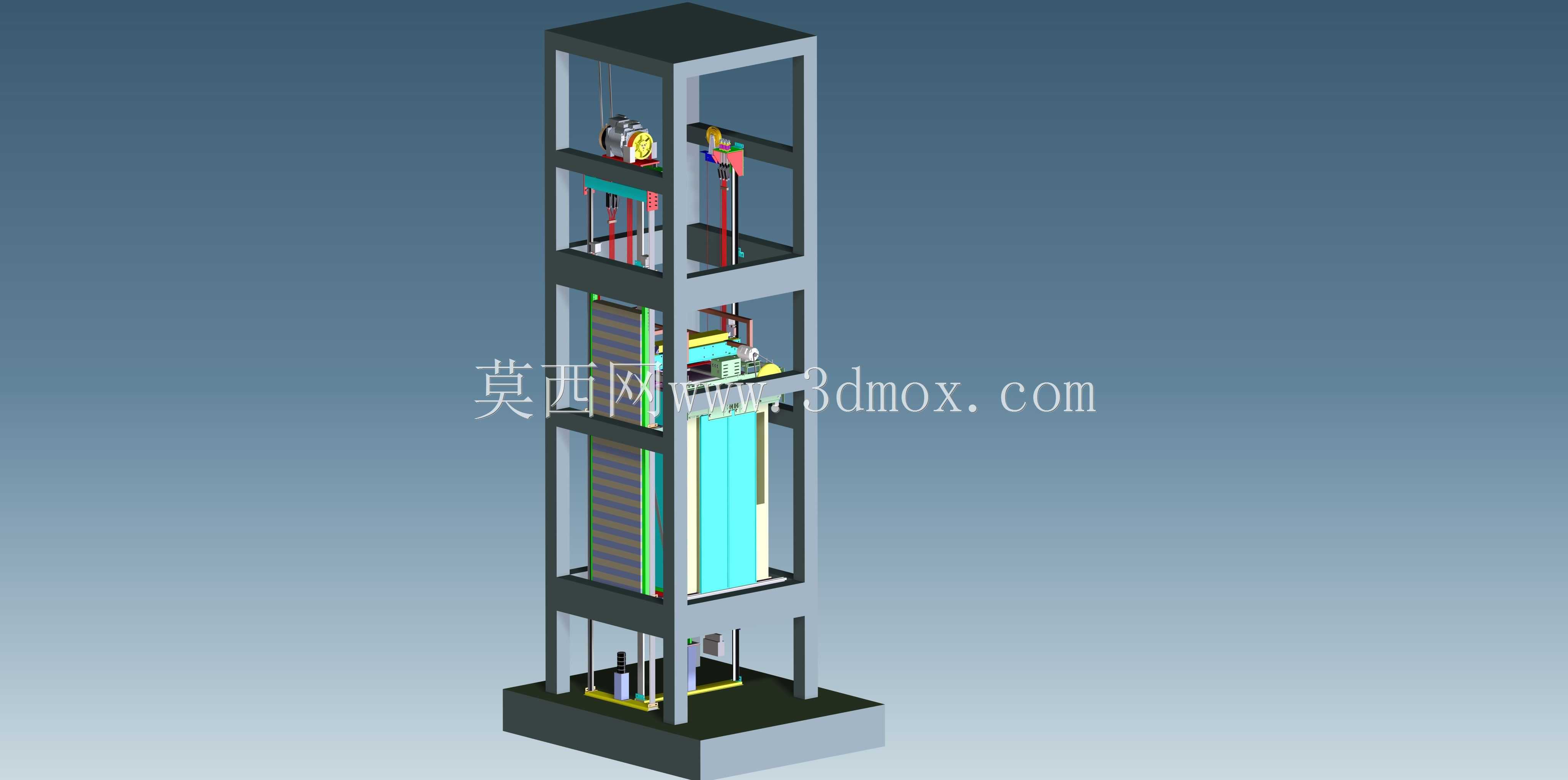

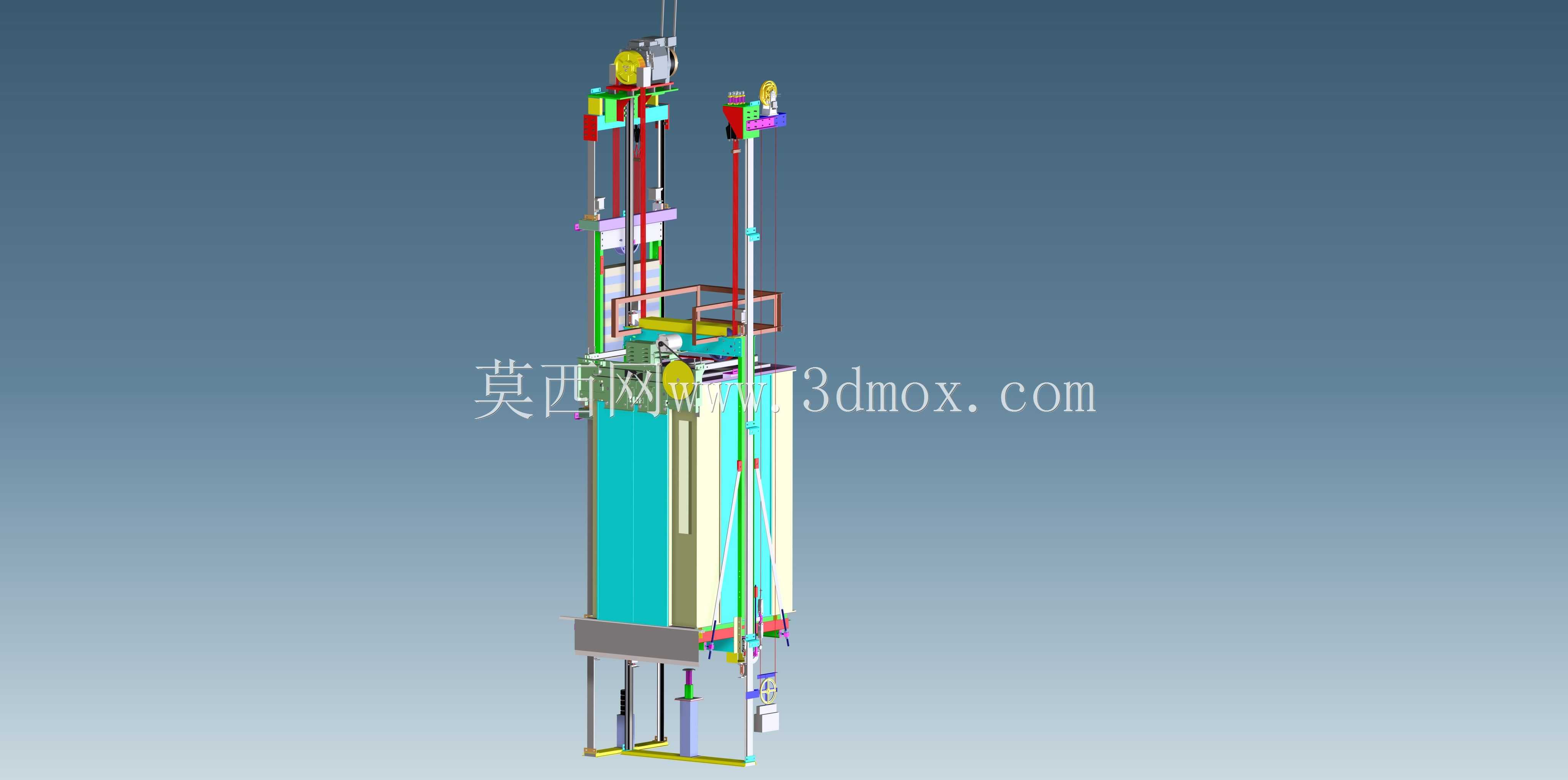

　　这款无机房乘客电梯的三维结构设计，核心面向中低层商用建筑、小型公共建筑的垂直运输场景，在常规井道空间内完成全部核心部件的集成布置，省去了传统电梯顶部独立机房的占地需求，能有效降低建筑土建阶段的结构成本，适配层高受限、顶部无法预留机房空间的建筑改造与新建项目。从结构布局来看，曳引主机、限速器、控制柜等核心部件全部整合在井道顶部的预留空间内，没有额外突出建筑主体的结构，对建筑外立面的设计限制更小，也减少了机房施工带来的防水、承重等附加工程要求。设备额定载重对应750kg的运载能力，可满足常规10人左右的乘客运输需求，1m/s的运行速度适配6-12层左右的中低层建筑客流运输节奏，既不会因为速度过低造成候梯时间过长，

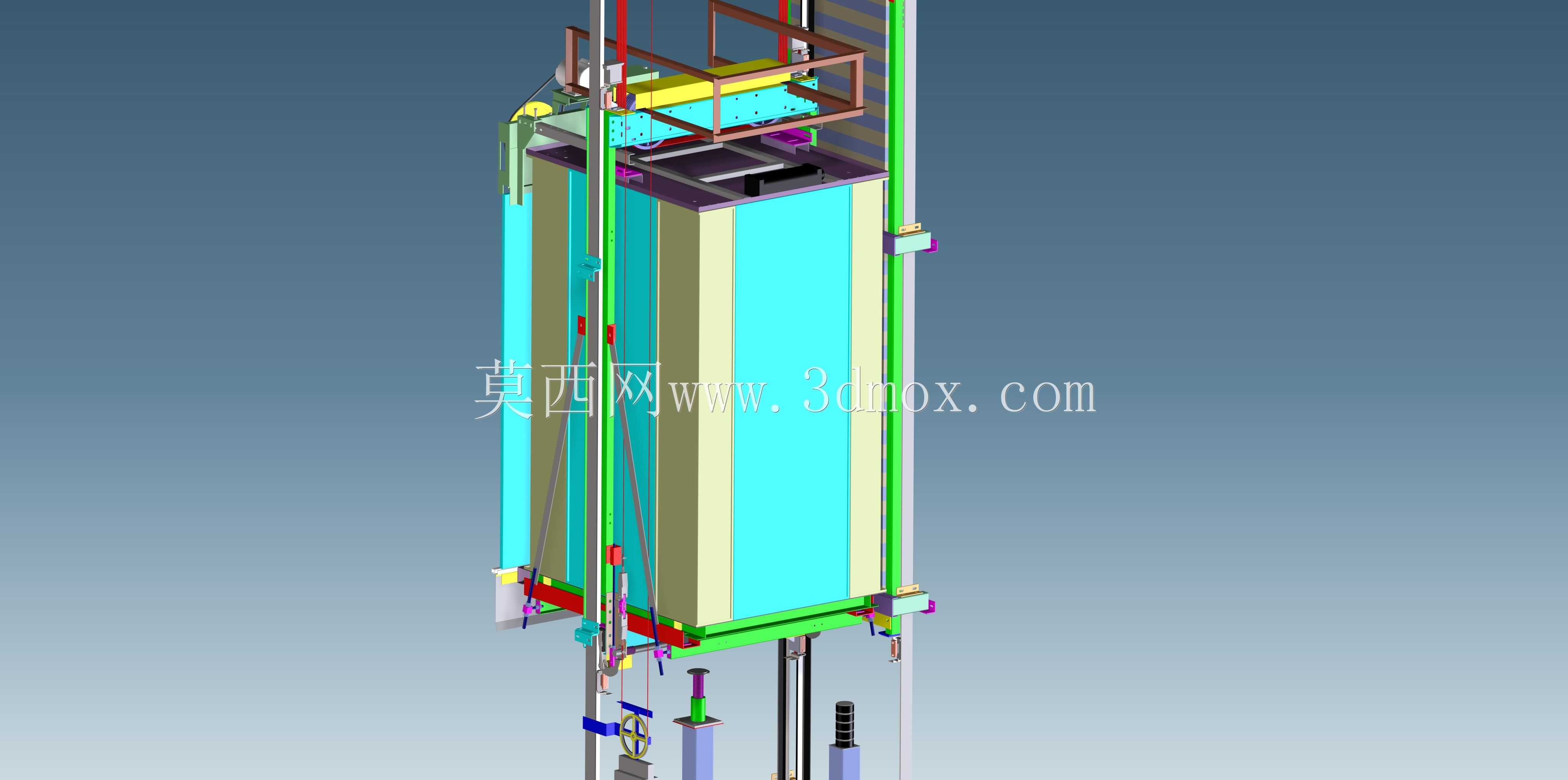

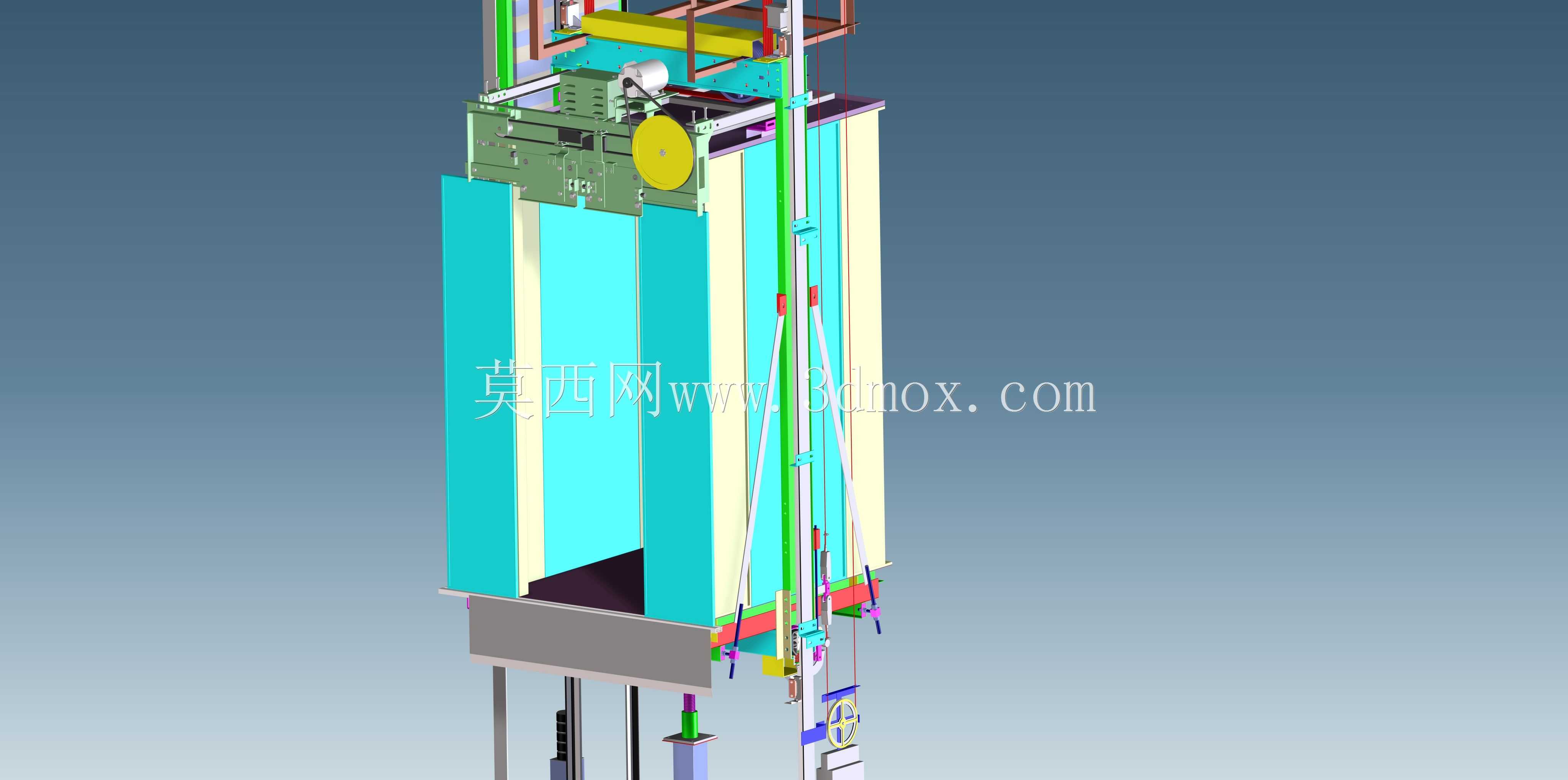

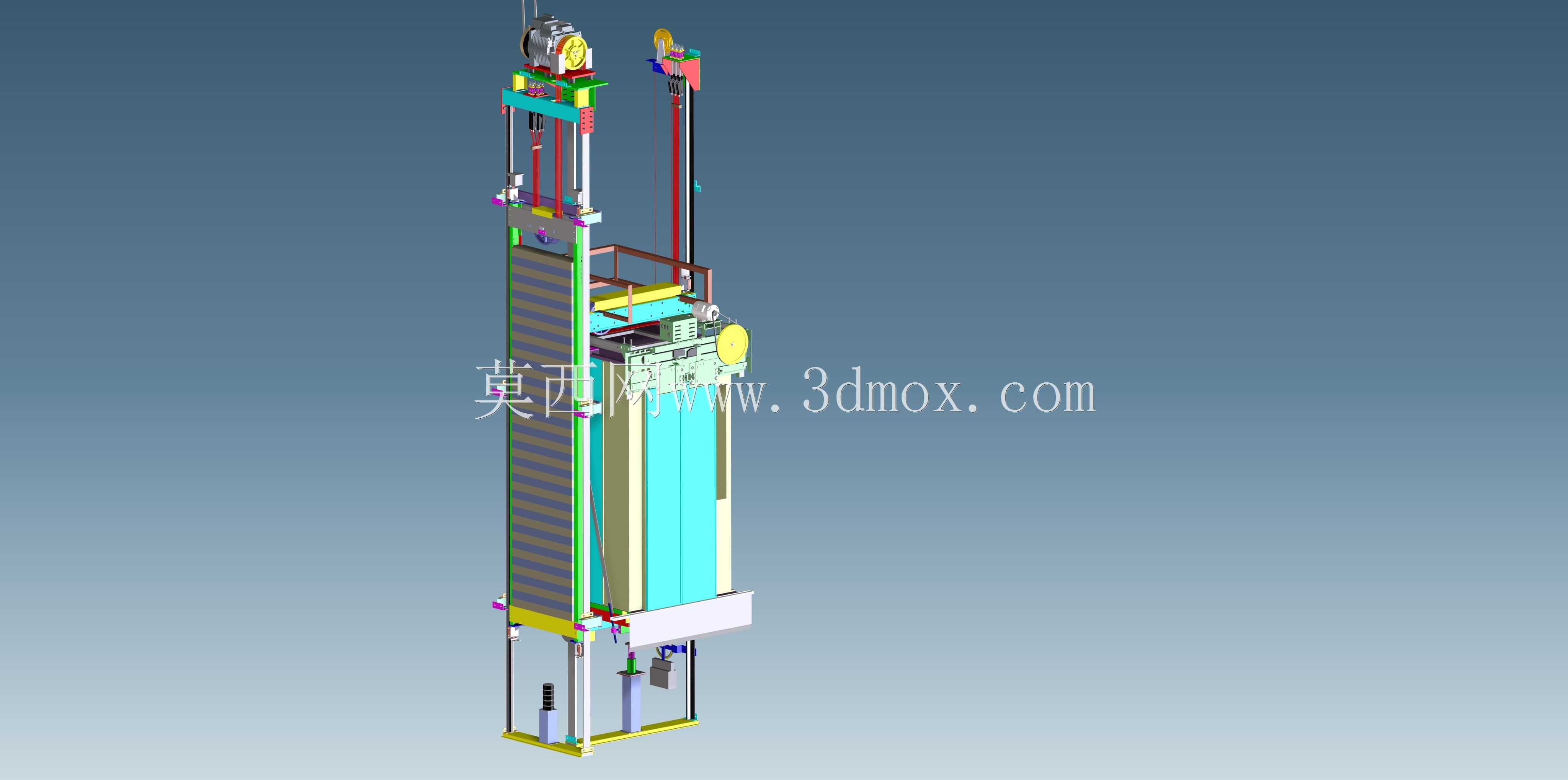

　　也不会因为速度过高带来不必要的成本浪费与运维复杂度提升。设计过程中优先考虑了井道内的部件安装边界，轿厢与对重的运行轨迹做了充分的安全间隙预留，导轨支架的排布兼顾了井道壁的承重受力点，避免安装阶段对建筑墙体造成额外的结构破坏。轿厢的框架结构采用标准化型材拼接设计，轿壁、轿门的安装接口预留了通用的装饰件适配空间，可根据不同建筑的装修风格调整内饰方案，不需要改动主体承重结构。井道底部的缓冲器、涨紧轮等部件的安装位置做了下沉空间的尺寸适配，保证底坑深度满足安全规范要求的同时，尽可能压缩底坑的预留深度，减少地下部分的施工量。曳引系统的排布采用侧置对重的布局方案，平衡了轿厢运行过程中的受力偏移，导轨的受力分布更均匀，

　　长期运行过程中导轨的形变量更小，能降低后期运维的校准频率。层门的安装结构与井道壁的预留洞口做了标准化的适配设计，不同楼层的层门部件可通用互换，减少现场安装的部件匹配难度，也能降低备件储备的品类压力。整个结构的走线槽、安全回路的布线路径都在模型中做了预留，避免现场安装阶段出现管线与运动部件干涉的问题，安全钳、限速器的联动触发路径做了无遮挡设计，保证安全动作触发时的响应可靠性。
