电机转子定子自动化装配产线结构

　　这套产线结构主要面向中小型电机量产环节的定转子合装工序，适配电机生产车间的流水线排布需求，可直接对接前端定子绕线浸漆工段、后端电机总装测试工段，解决传统人工合装过程中定转子磕碰、同轴度偏差大、装配效率低的实际生产痛点。从结构设计逻辑来看，整体采用分段式模块化布局，各功能工位通过倍速链输送单元串联，输送线的有效宽度适配常见的63、80、100机座号电机的工装托盘尺寸，线体总长度可根据车间实际可用场地做增减调整，单段线体的安装地脚预留了±20mm的高度调节余量，可适配车间地面不平整的安装场景，无需额外做大规模地面找平处理。产线的核心功能工位依次排布转子上料定位工位、定子预加热工位、定转子导向合装工位、轴承压装工位、装配精度检测工位，

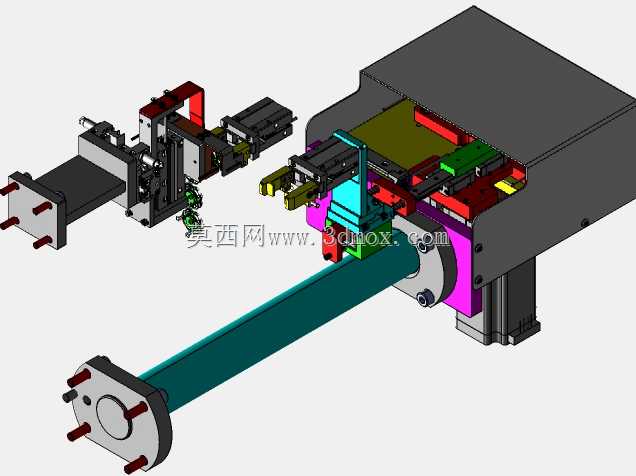

　　每个工位都预留了标准的工装快换接口，切换不同机座号的电机生产时，仅需更换对应定位工装与导向套，无需调整线体主体结构，换型时间可控制在30分钟以内，适配多品种小批量的电机生产需求。在设计细节上，定转子合装工位专门设置了浮动导向机构，导向轴与转子内孔的配合间隙控制在0.02mm以内，合装过程中可自动补偿定子与转子的位置偏差，避免转子磁钢与定子铁芯发生硬接触磕碰，减少磁钢碎裂、绝缘层破损的不良品率；输送线的托盘定位采用锥销+阻挡气缸的组合结构，每个工位的重复定位精度可达±0.05mm，满足压装、检测工序的精度要求。线体侧边预留了电气走线槽与气动管路排布空间，所有传感器、执行元件的线缆都通过拖链与线槽规整排布，既方便后期维护检修，

　　也避免生产过程中线缆剐蹭工件造成安全隐患；线体的操作面高度设置为850mm，符合一线操作员工的站立作业人机工程要求，每个工位都设置了急停按钮与安全光栅，人员误入工位作业范围时线体可自动暂停运行，保障生产操作安全。从安装边界来看，整套产线的主体宽度控制在1.2m以内，线体侧边预留0.8m的人员操作与维护通道，整体占地面积可根据产能需求灵活调整，单班10小时运行状态下可完成1200-1500台电机的定转子合装作业，相比传统人工装配模式效率提升4倍以上，同时可将定转子合装的同轴度不良率控制在0.2%以内，大幅降低后续电机运行过程中的扫膛风险。
