三层家用曳引电梯井道结构设计

　　这套三维结构围绕低层住宅内部垂直通行需求展开，呈现的是一台覆盖三个停靠层站的家用电梯完整井道总成。模型没有停留在轿厢外观层面，而是把土建配合边界、轿厢运行部件、导向系统、曳引主机布置以及层站开口关系一并表达出来，适合在别墅、自建房、老旧住宅加装电梯等场景下做方案校核与结构沟通。

　　从安装边界看，井道顶部需要预留3300mm的顶层高度，底坑深度按350mm控制。这两个尺寸对家用梯方案非常关键：顶层高度直接决定曳引主机、上梁、导靴和安全检修空间能否布置；底坑深度则影响首层地面开挖、缓冲器安装以及下层进出方式。模型中各层楼板与井道的穿插关系清晰，停靠层的门洞、楼层平台和轿厢地坎位置可以直接用于核对土建预留，避免后期出现门区与梁位冲突。

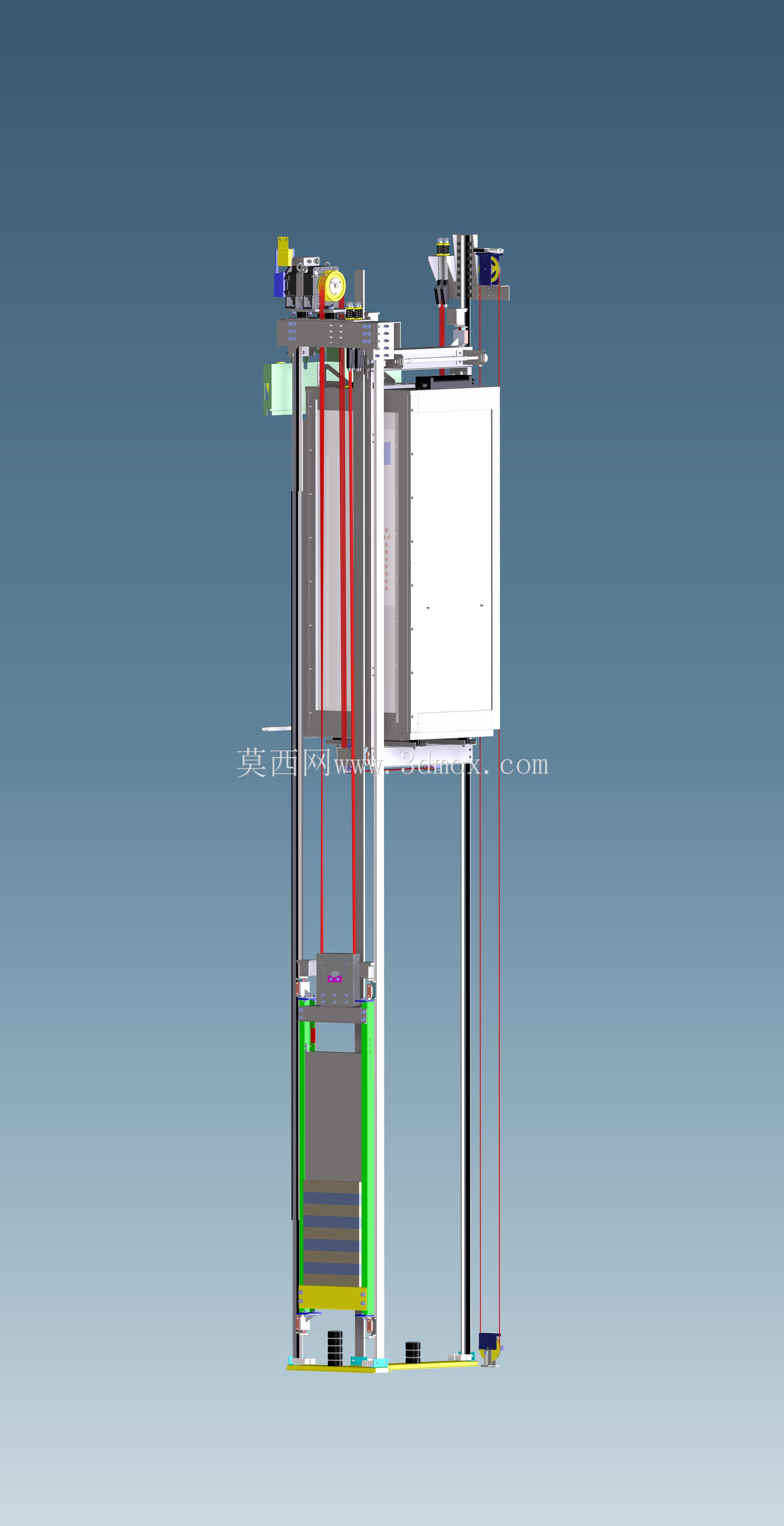

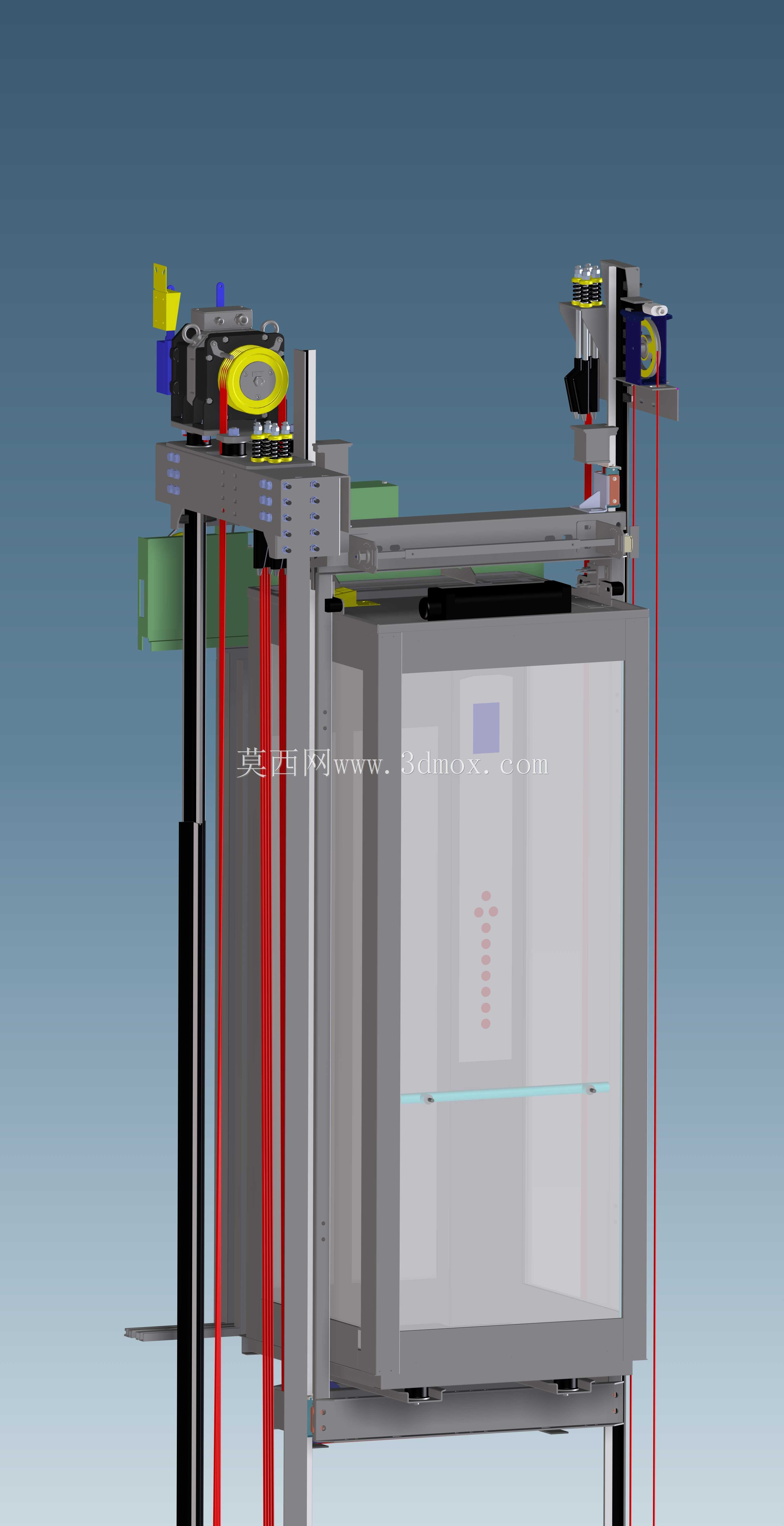

　　轿厢部分采用封闭式厢体结构，厢壁、轿底、轿顶、门机安装位和轿架连接关系均有体现。轿厢在井道内沿两侧导轨上下运行，导轨通过支架与井道框架固定，形成主要导向约束。对结构工程师而言，导轨并不是简单的竖向杆件，它需要承受轿厢偏载、导靴横向力、安全钳制动时的冲击以及安装误差带来的附加载荷，因此支架间距、导轨连接面和轿厢架铰接位置都应在详细设计中重点复核。

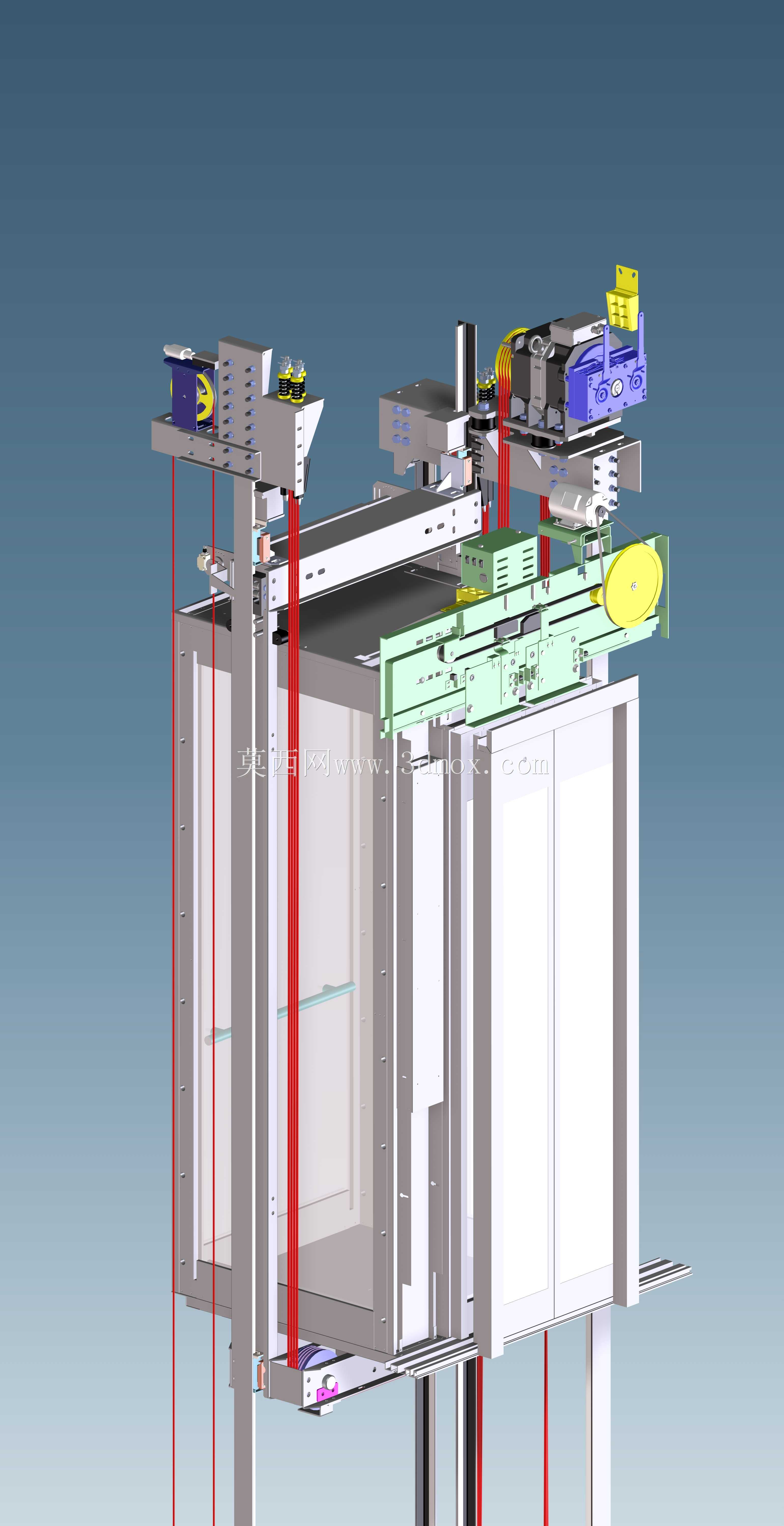

　　井道上方布置了曳引驱动相关组件，主机、承重梁、钢丝绳路径和轿厢上方悬挂点构成完整的牵引关系。相比液压式家用梯，曳引式结构在提升高度、运行平稳性和机房空间利用上更适合多层住宅；而模型将主机区域放在井道顶部，也体现了无机房或小机房住宅电梯常见的布置思路。设计时需要同时考虑主机承重梁向建筑结构传递载荷的路径，不能只把载荷默认作用在装饰性井道封板上。

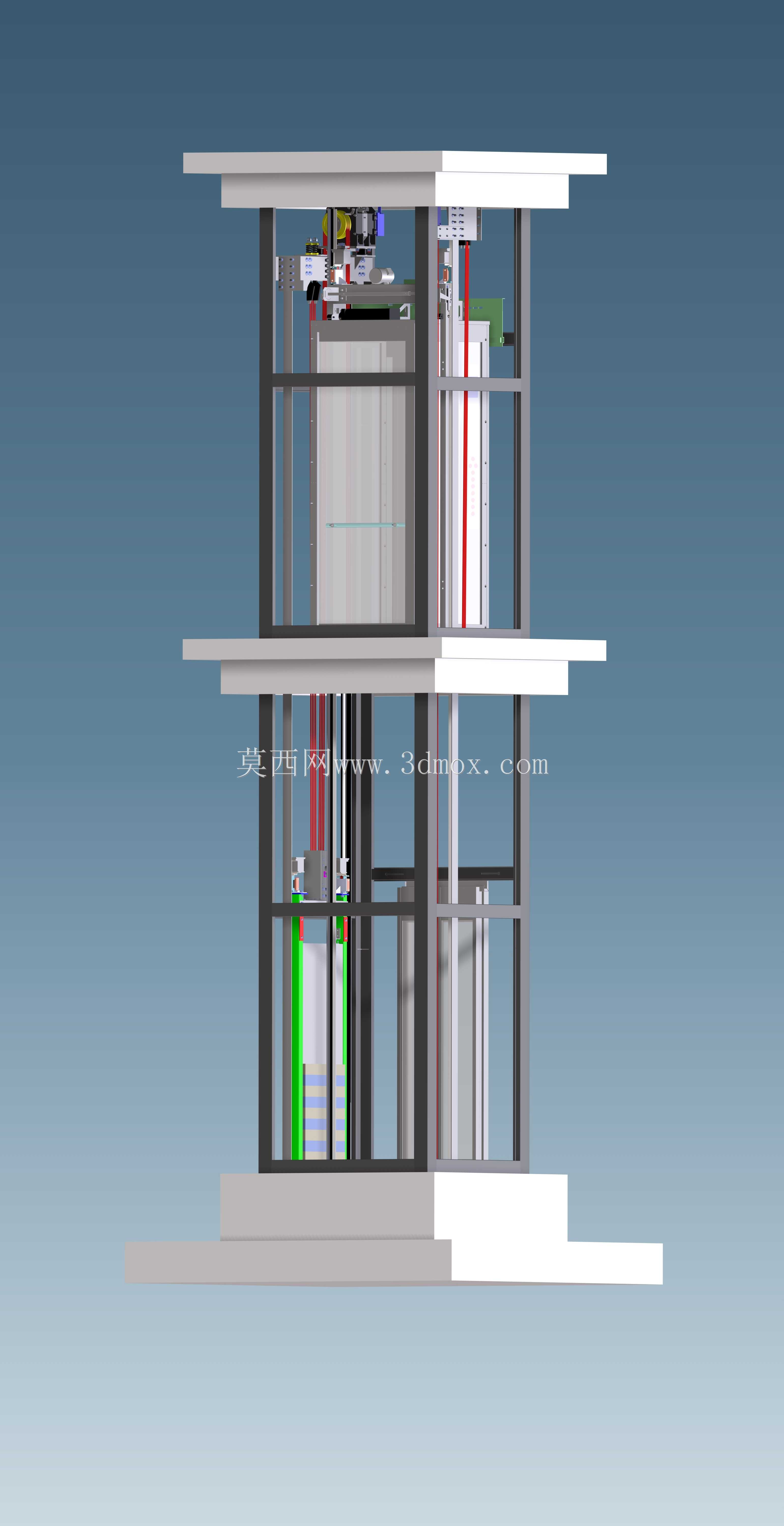

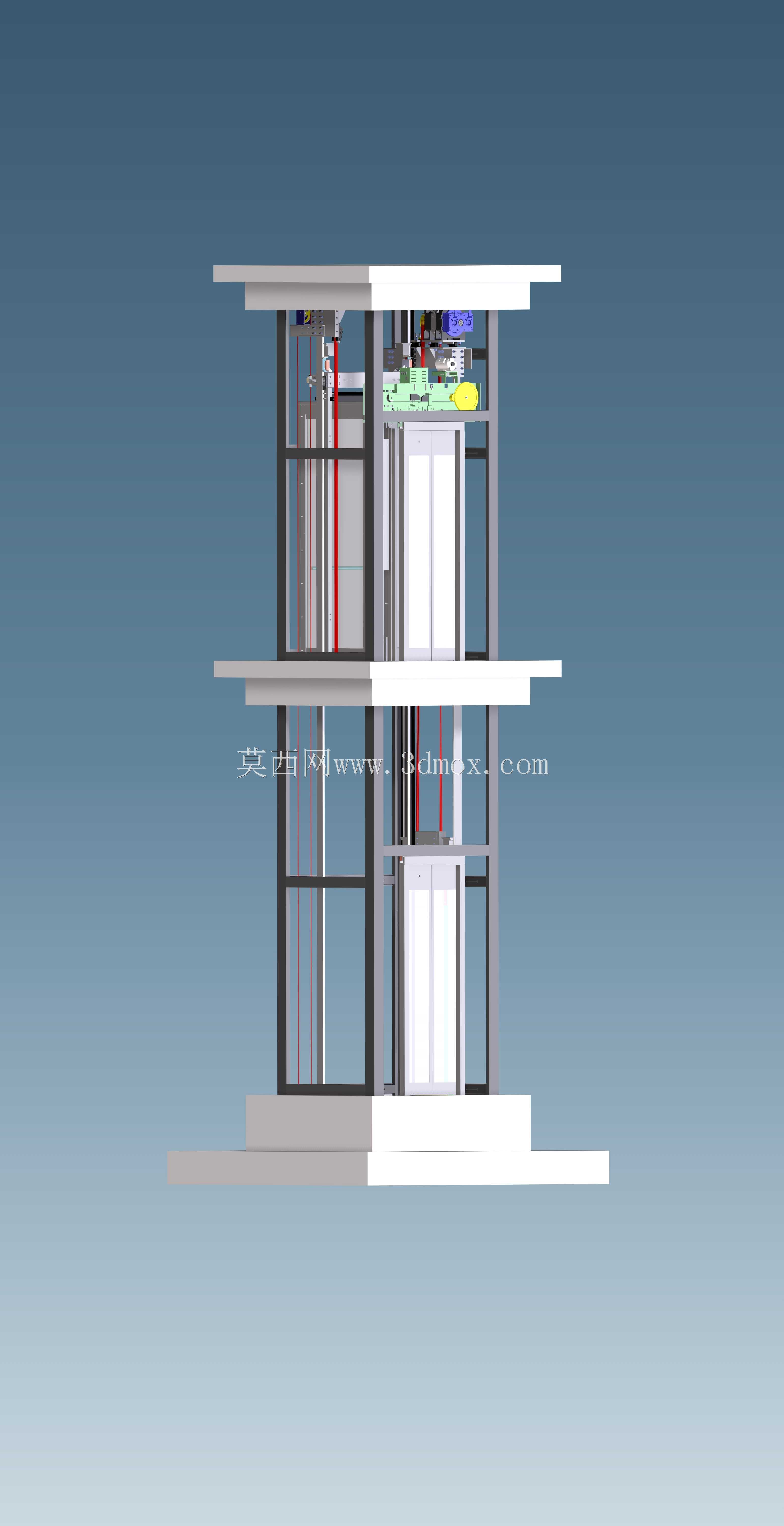

　　模型的另一个价值在于层站关系表达。三个楼层平台横向穿过井道外侧，轿厢停靠时与每层开口对齐，门区高度、轿厢净高和楼层装修面之间的关系能够被直观检查。家用电梯虽然载荷通常小于公共客梯，但仍要处理人员进出、轮椅通行、家具搬运等实际需求，因此轿厢宽度、深度、开门宽度以及候梯空间不能只按外观比例确定，而应结合住宅动线和使用对象进行选型。

　　从安全结构角度看，轿厢架、导轨、限速安全部件、缓冲空间和顶部检修距离共同构成电梯的基本安全边界。三维模型中可以看到轿厢并非独立悬浮，而是由轿架承托并与导向系统连接；曳引部件、轿厢和对重或等效平衡结构之间的空间关系，也需要在详细设计中保持足够间隙，防止运行过程中发生干涉。对于加装项目，还应结合墙体承载能力、楼梯间位置、采光通风和入户通道，判断井道是采用钢结构框架、铝合金井道还是依托土建墙安装。

　　在建模处理上，该作品把楼板、立柱、导轨、轿厢、门区和顶部驱动舱分层表达，便于设计者剖切检查轿厢在最高、最低及中间平层位置时的空间状态。工程应用中，可以基于这类模型继续细化导轨支架间距、主机梁截面、螺栓连接、轿厢内饰重量、门机形式以及安全钳触发机构；也可以在方案阶段向建筑专业提资，明确底坑、顶层高度、层门预留洞、电源进线和维修吊装空间。

　　整体来看，这不是单一轿厢外观模型，而是一套面向住宅垂直运输的井道设备总成。它把家用电梯从建筑开口到顶部驱动、从轿厢导向到底坑边界的核心结构串联起来，能够帮助结构设计人员在方案初期识别尺寸冲突、理解载荷传递，并为后续施工图设计、设备选型和现场安装预留可靠依据。
