双滑块直线导轨导向锁紧组件结构

这套双滑块配套的直线导轨组件，在自动化生产线的直线工位进给、工装夹具的位置切换、检测设备的探头滑移机构里都有很高的适配性，日常做设备改型或者新线搭建的时候，这类标准导向结构的选型匹配是结构工程师绕不开的环节。从实际使用场景来看，这类组件主要承担两个核心作用，一是为运动部件提供高精度的直线运动导向，保证搭载的执行元件在设定行程内的运动平行度、直线度误差控制在允许范围内，避免出现卡滞、偏磨的问题；二是滑块上预留的安装孔位可以直接搭载工装板、执行气缸、检测探头等功能部件，不需要额外做复杂的转接结构，能大幅缩短装配调试的周期。

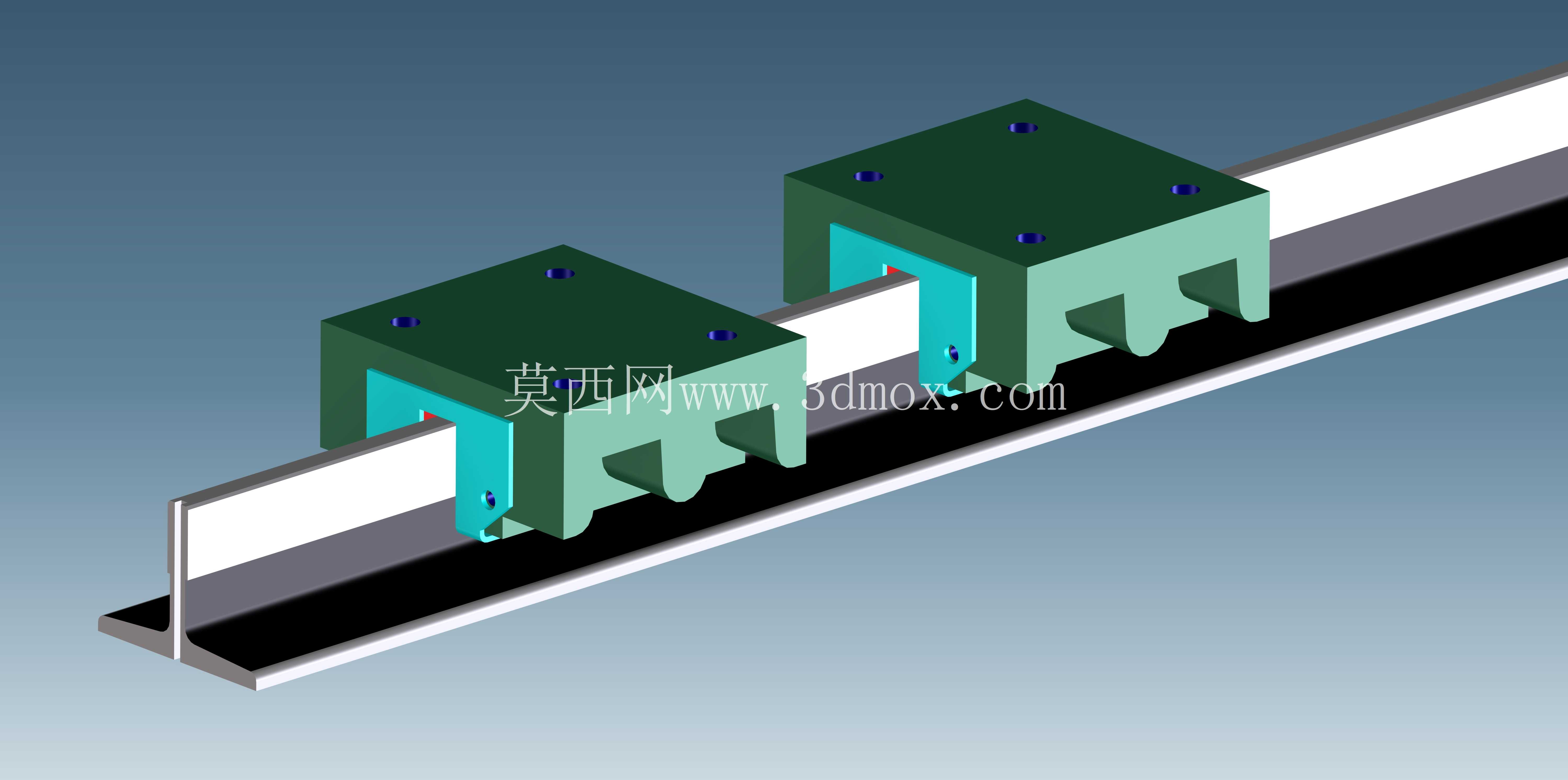

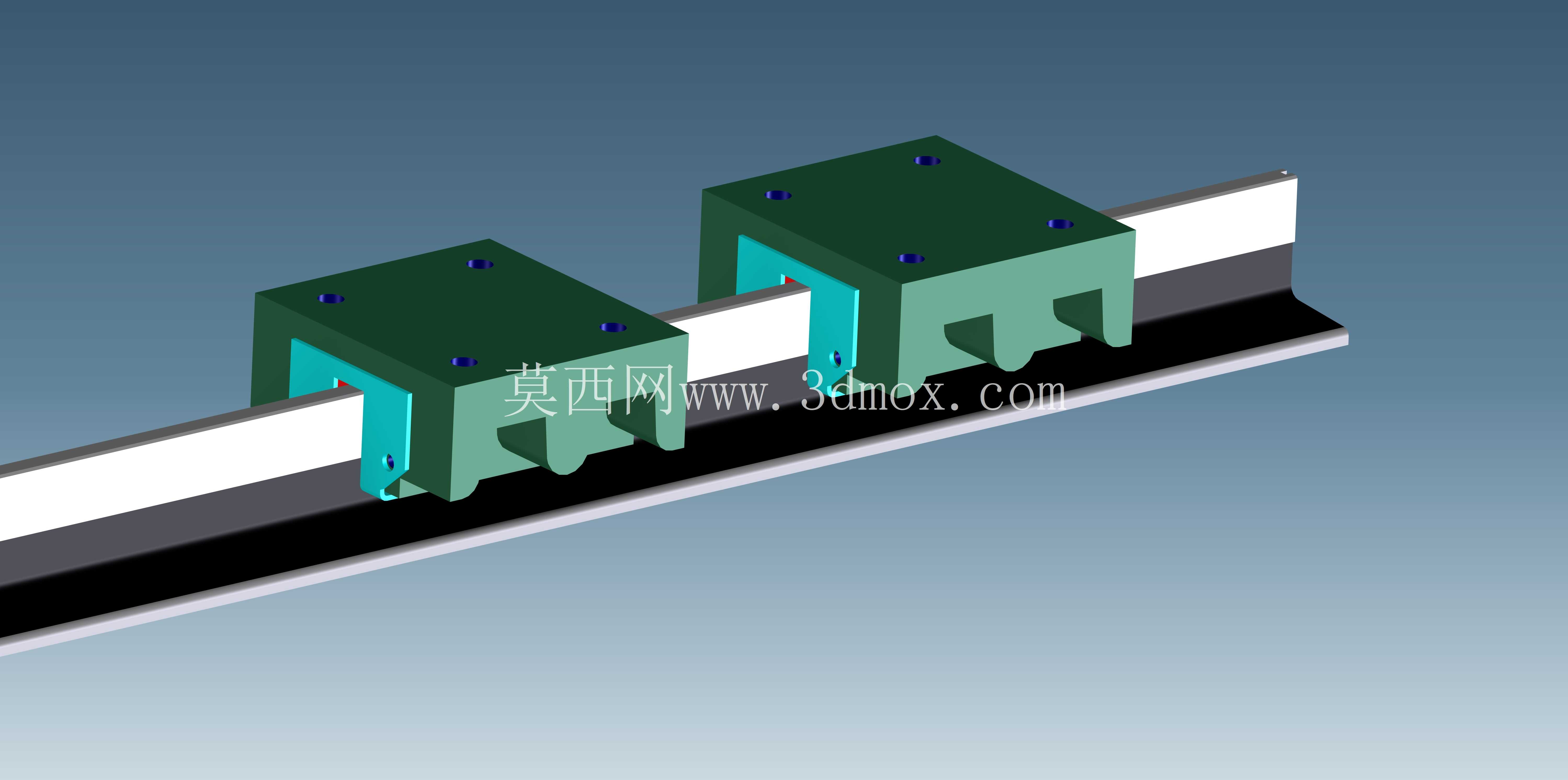

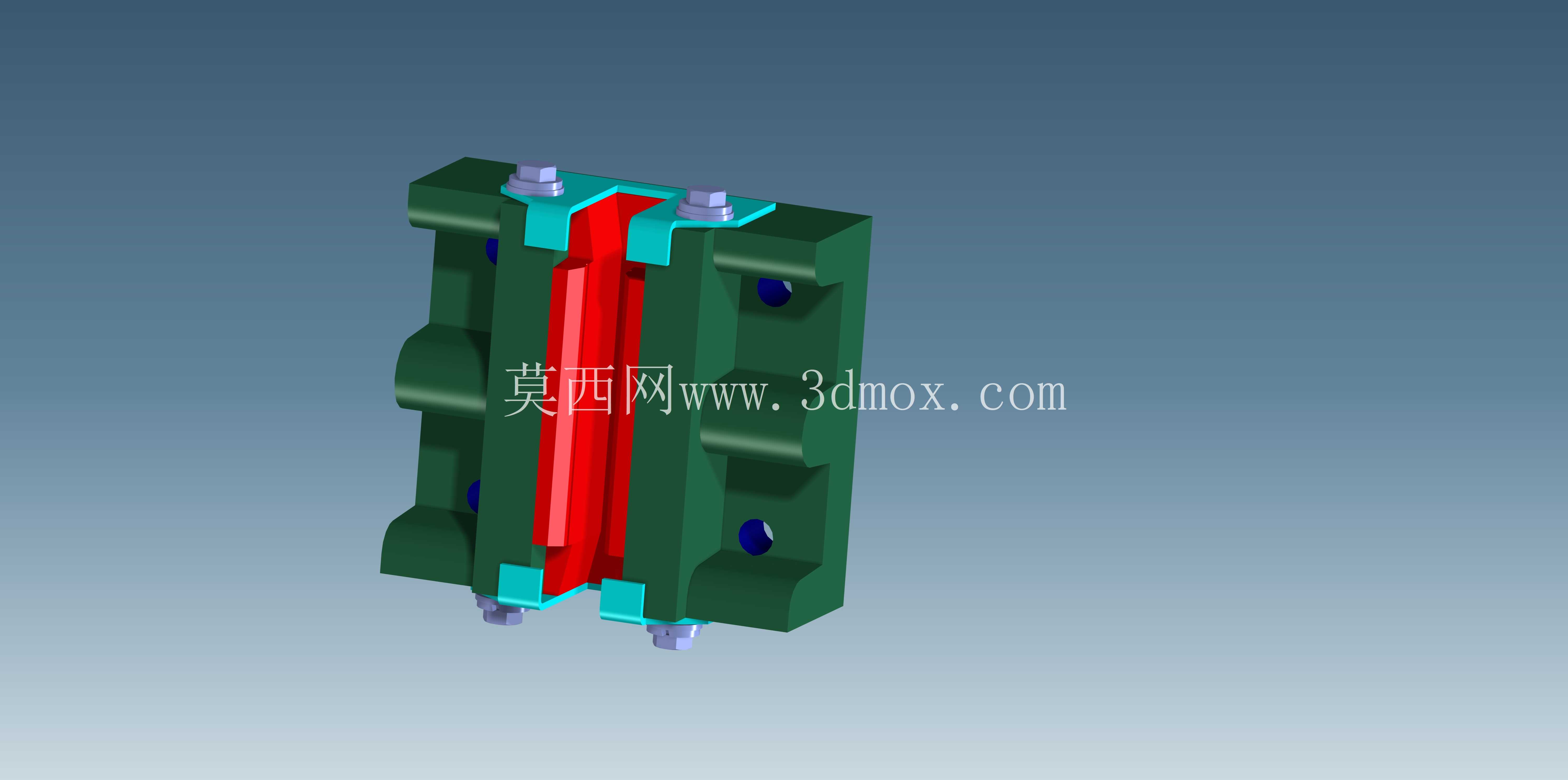

从结构设计思路来看，这套组件采用的是双滑块对称布置的方案，相比单滑块悬臂安装的形式，双滑块的支撑跨距更大，能承受更大的倾覆力矩，在承受偏载载荷的时候，导轨滚道的受力分布更均匀，不会出现局部应力集中导致的导轨过早磨损。滑块主体分为上下两个功能段，上部的深绿色块是安装基准面，四个角预留的沉头安装孔可以直接通过内六角螺栓和上部搭载的部件锁固，沉孔的深度刚好能容纳螺栓头，不会出现螺栓突出安装面干涉其他部件的问题；下部的青蓝色结构是锁紧与导向配合段，侧面的锁紧螺钉孔可以在滑块调整到目标位置后，通过拧紧螺钉实现滑块的位置锁止，不需要额外增加外置的锁紧抱闸机构，对于需要频繁调整工位位置、调整后需要固定作业的场景非常适用，比如工装夹具的位置预调、检测工位的测点位置调整这类场景，不需要拆换部件就能快速完成位置锁定。

导轨部分采用的是标准矩形截面的直线导轨，滚道和滑块内部的滚动体配合，能保证滑动过程的低阻力，相比燕尾槽这类滑动摩擦的导向结构，滚动导向的摩擦阻力仅为滑动结构的1/50左右，驱动滑块运动需要的推力更小，配套的驱动气缸或者电缸可以选更小的规格，能降低整套机构的成本和占用空间。安装边界方面，导轨的安装基面需要保证平面度误差不超过0.02mm/100mm，安装时需要先将导轨侧基准面和安装基座的侧靠面贴紧，再通过螺栓逐次锁固，避免导轨安装扭曲导致滑块运动卡滞；滑块的上部安装面和搭载部件的配合面需要保证贴合度，安装前要清理结合面的毛刺、铁屑，避免硬杂质垫在结合面之间导致安装精度超差。

在实际维护层面，这类结构的日常维护只需要定期在导轨滚道位置涂抹润滑脂，就能保证长期运行的精度稳定性，滑块内部自带的密封刮片可以阻挡大部分粉尘、切削液进入滚道内部，在一般的装配车间、检测车间环境下不需要额外增加防尘防护结构，如果是在切削液飞溅、金属粉尘较多的机加工工位使用，可以额外在导轨两端加装伸缩防尘罩，进一步延长组件的使用寿命。从受力特性来看，这套双滑块结构可以同时承受垂直方向的载荷、水平方向的侧向载荷以及一定的倾覆力矩，在做结构选型的时候，只需要根据上部搭载部件的重量、运动过程的加速度计算出总载荷，再核对滑块的额定动载荷、静载荷参数，就能确认是否满足使用需求，不需要做复杂的力学仿真校核，对于常规的自动化设备工位来说，这类结构的安全冗余量完全能覆盖日常使用的载荷波动。

另外在装配调试的时候，两个滑块之间的间距可以根据实际的搭载部件尺寸灵活调整，不需要严格按照固定间距安装，只要保证两个滑块都完全套入导轨滚道，锁紧上部安装螺栓的时候对称拧紧，就不会出现安装应力导致的运动不畅问题。滑块侧面的锁紧机构在锁止的时候，要注意锁紧螺钉的拧紧力矩不要超过材料的许用应力，避免顶伤导轨侧面导致导轨表面出现凹痕，影响后续滑块滑动的顺畅性。
