车辆悬架用螺旋弹簧式减震结构

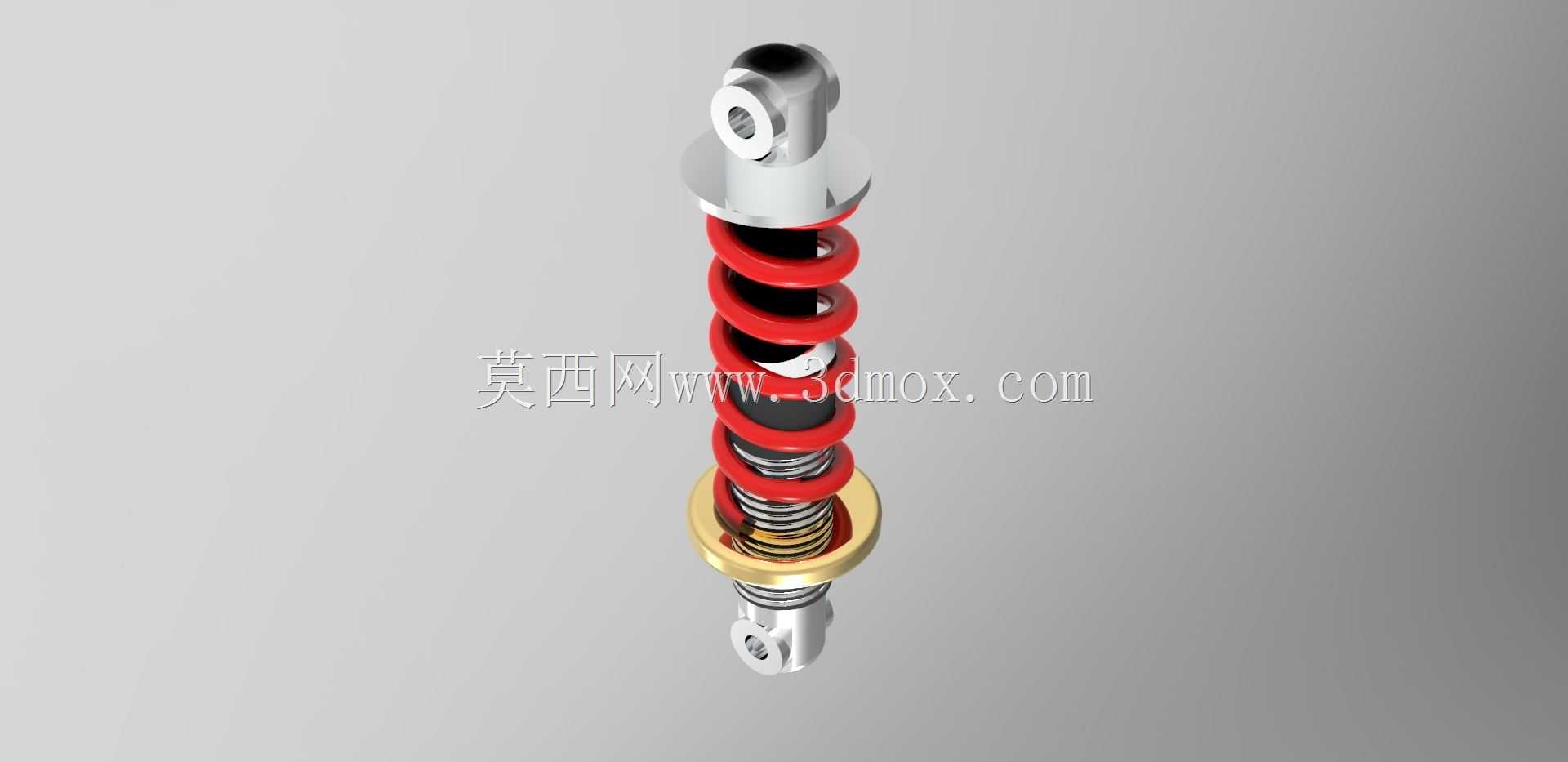

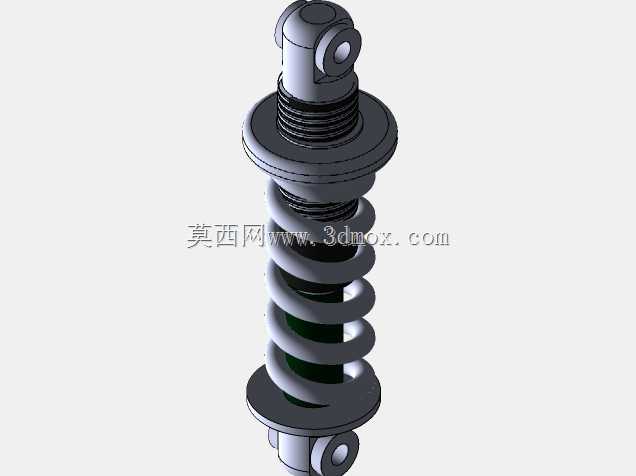

　　该减震结构核心应用场景覆盖乘用车辆、两轮摩托、电动自行车的行走悬架系统，也可适配小型工业设备的隔振安装位，核心作用是承接弹性元件的振动余能，避免弹簧吸震后往复弹跳带来的姿态失稳。从功能特性来看，结构采用上下双吊耳铰接式安装接口，上端吊耳匹配车身/车架侧的安装销孔，下端吊耳连接行走机构侧的摆臂或桥体，铰接结构可适配悬架跳动过程中的角度偏移，避免硬连接带来的结构应力集中。中间段采用等节距圆柱螺旋压缩弹簧作为弹性承载元件，弹簧表面做红色防护涂装，兼顾防锈与标识作用，弹簧内侧嵌套阻尼芯体，可将路面冲击带来的弹簧往复伸缩动能转化为热能耗散，快速抑制振动幅度。设计阶段首先明确安装边界尺寸，上下吊耳中心距为结构总长度基准，

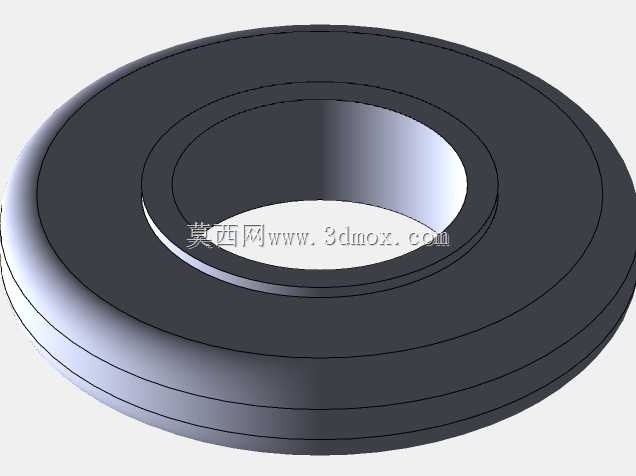

　　弹簧外径需匹配安装位的径向预留空间，避免转向或悬架跳动过程中与周边部件发生运动干涉；阻尼芯的行程参数需匹配对应车型的悬架跳动极限，保证拉伸、压缩极限位置均有足够的缓冲余量，不会出现拉脱或顶死的故障。弹簧刚度参数经过匹配计算，既要满足空载、满载状态下的承载需求，也要保证阻尼力与弹簧刚度的匹配度，避免出现阻尼过硬导致的颠簸感过强，或是阻尼过软导致的刹车点头、过弯侧倾过大问题。上下端的金属承托盘采用冲压成型结构，边缘做翻边处理，可对弹簧端部形成径向限位，避免弹簧受力偏移脱出；吊耳与承托盘之间采用焊接连接，焊缝做满焊处理，保证交变载荷下的连接强度，吊耳内孔预留衬套安装位，可压装橡胶衬套进一步过滤高频振动，减少金属硬接触带来的异响传递。

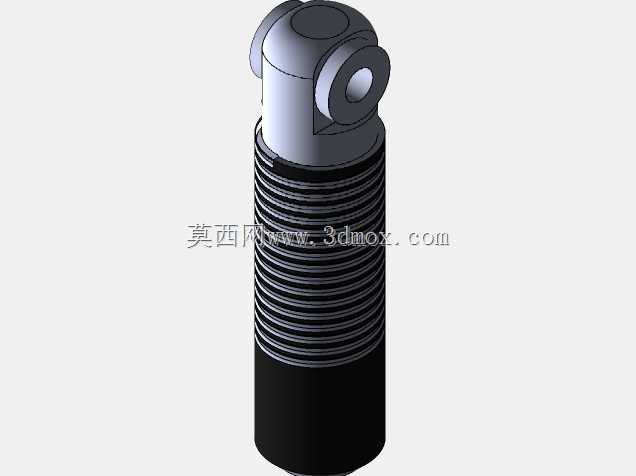

　　建模过程中对弹簧的螺旋升角、丝径参数做了精准还原，阻尼芯的多级伸缩段配合间隙也按照实际装配公差预留，可直接用于悬架系统的运动仿真校核，验证不同跳动行程下的结构干涉情况，也可作为教学演示模型展示减震器的工作原理，帮助从业者理解弹性元件与阻尼元件的配合逻辑。
