航空涡喷发动机简化结构三维造型

　　这套三维造型围绕小型航空喷气推进装置展开，主体由进气整流锥、多级叶片轮盘、环形机匣、轴系以及尾部喷口组成，适合用于航空原理展示、教学演示、结构剖切练习和概念方案沟通。建模时没有把真实发动机中的燃油控制、燃烧室细节、冷却管路和附件系统全部展开，而是保留最容易被识别的气动外形与核心传力路径，使观察者能够快速理解气流从前端进入、经过叶片区域、再由尾部排出的基本过程。

　　从实际用途看，这类简化结构常出现在航空科普展陈、职业院校动力装置课程、机械创新设计汇报以及影视道具前期方案中。它并不承担真实热力循环计算，也不能直接作为可制造发动机图纸使用，但在说明喷气推进原理时非常直观：前端锥形结构负责引导来流，降低入口处的突然阻挡；环形叶片阵列形成强烈的视觉识别特征，用于表达压气机或涡轮段的旋转部件；外侧包覆机匣限定气流通道；后部收缩形体则对应喷管区域，用来表现高速气流向后排出、推动载体前进的工作逻辑。

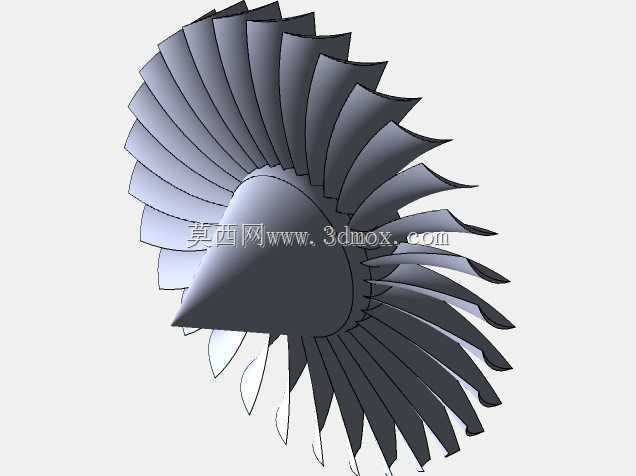

　　结构设计思路上，模型把复杂的航空发动机分解为几个容易控制的几何区域。进气锥采用回转体成型，曲面从尖端向后平滑扩张，避免在展示视角中出现生硬折角。叶片部分沿圆周阵列布置，单片叶型具有明显的扭向和弯曲趋势，根部靠近轮毂，叶尖贴近内机匣，阵列后形成密集而有秩序的放射状形态。轮毂与中心轴保持同轴关系，便于在三维软件中检查旋转对称性。外机匣使用薄壁回转壳体表达，既控制模型体量，也能突出内部叶片轮廓。尾部喷口采用渐缩外形，使整体从大直径前端向后方收束，视觉重心稳定。

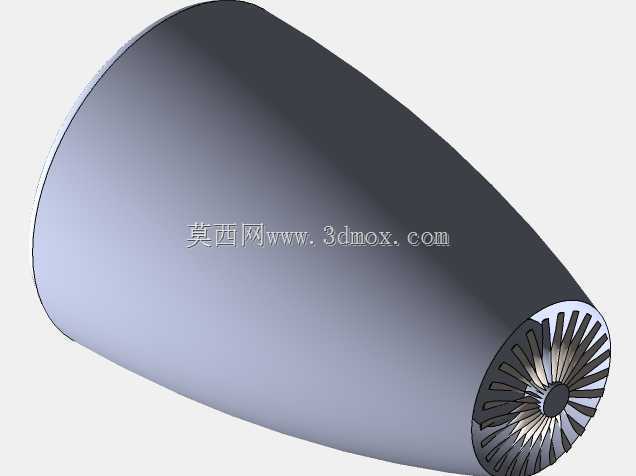

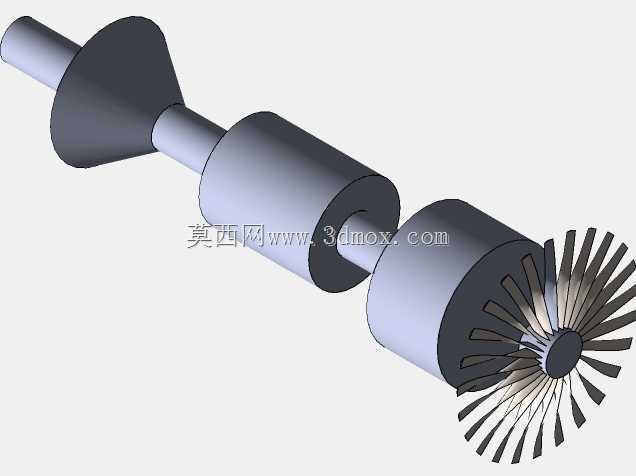

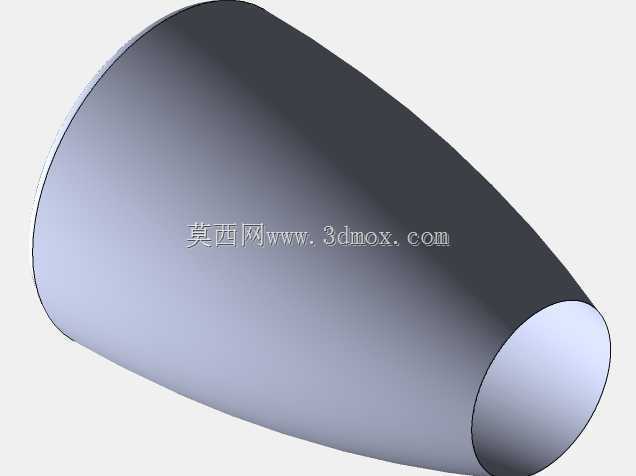

　　在外形尺寸与安装边界方面，该造型更适合作为独立展示件处理。前端进气面直径最大，是布置支撑、透明罩或剖切夹具时需要优先避让的区域；叶片叶尖与机匣内壁之间应保留均匀环形间隙，若后续用于动画演示，可在该间隙基础上设置旋转运动，避免叶片与固定机匣发生干涉。中心轴沿整机轴向贯穿，若要制作实体展台模型，可在轴端或尾部下方设置隐藏支撑点；若用于装配练习，则应把进气锥、叶片轮盘、机匣、尾喷管分别建为独立零件，方便表达拆装顺序。

　　工程建模时需要重点关注圆周阵列的一致性。叶片数量、阵列角度和轮毂半径要相互匹配，阵列后每片叶片的叶尖应落在同一圆柱面上，不能出现局部高低差。扭叶曲面如果采用放样或边界曲面生成，应保证前缘、后缘和根部过渡连续，否则旋转观察时会出现反光断裂。机匣内外壁可采用等壁厚思路处理，壁厚不必按真实航空发动机标准选取，但在展示剖切时要让壳体厚度看起来均匀。进气锥与轮毂连接处需要平滑过渡，避免形成应力集中式的尖角视觉；尾喷管与机匣衔接处也应保持同轴，防止整体中心线偏移。

　　应用到教学场景时，可沿轴向做半剖或局部透明处理，让叶片、轴和外壳之间的包含关系更清楚。用于动画时，叶片轮盘绕中心轴旋转，外机匣和喷管保持固定，能够直观表现旋转部件与静止机匣的区别。若用于外观渲染，金属叶片可采用高光较强的材质，机匣使用深色半透明或哑光金属材质，从而在同一画面中区分内部运动件与外部包覆件。整体造型虽然经过简化，但气动轮廓、环形通道、叶片阵列和尾喷收束关系都得到保留，能够满足航空动力装置结构认知与方案展示的需要。
