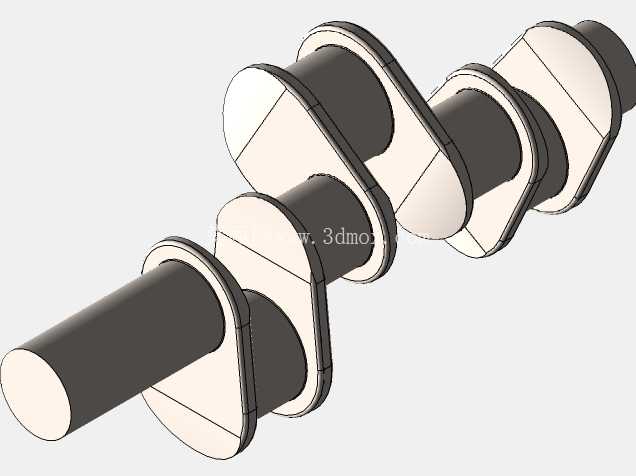

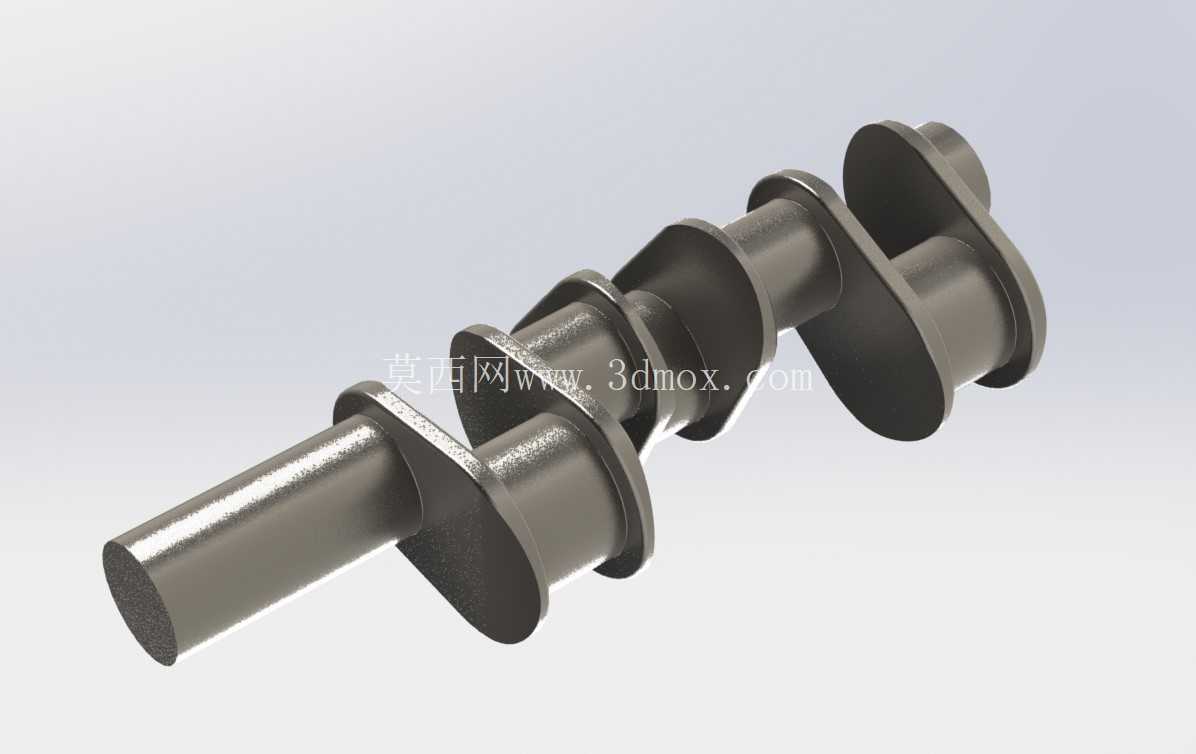

V型六缸内燃机曲轴结构三维设计

　　从实际装车场景来看，这类曲轴主要适配3.0-4.0L排量区间的V型六缸乘用车辆，覆盖中高端轿车、硬派越野以及轻型商用乘用车型，既能够满足高转速区间的功率输出需求，也可以在低转速工况下提供充足的扭矩储备，适配城市通勤、高速巡航以及非铺装路面牵引等多元使用场景。设计阶段首先要敲定的是主轴颈与连杆轴颈的尺寸参数，主轴颈的直径与搭接长度需要匹配缸体主轴承座的安装边界，保证轴瓦装配后有足够的承压面积，承受做功冲程中活塞传递的峰值爆发压力；连杆轴颈的宽度则要适配对应V型夹角内两个连杆的大头安装尺寸，预留合理的轴向间隙避免连杆运转过程中出现运动干涉。在乘用车动力总成的开发流程中，曲轴作为内燃机核心的动力转换部件，其结构合理性直接决定了整机的运转平顺性、输出效率与服役寿命，本次呈现的V6机型曲轴结构，完全围绕90度夹角V型六缸内燃机的做功顺序与受力特性完成结构设计。不同于直列机型的同轴曲柄排布，V6曲轴的曲柄销采用错角布置，相邻两个连杆轴颈的相位差严格匹配气缸点火间隔，保证六个气缸的做功冲程均匀交替，将活塞往复运动产生的交变冲击力平顺转化为旋转扭矩输出，从根源上降低整机运转时的一阶、二阶振动幅值，减少额外平衡轴的配置需求。

　　曲轴的平衡块设计是整个结构的核心要点，每段曲柄对应的平衡块采用异形偏心结构，重量与质心位置经过反复迭代计算，精准抵消曲柄销、连杆大头随曲轴旋转产生的离心力，以及活塞连杆组往复运动产生的惯性力，让曲轴在额定最高转速下的动平衡精度控制在合理区间，避免长期运转出现轴瓦偏磨、曲轴疲劳断裂的问题。油道设计同样是不可忽视的细节，整个曲轴内部钻有贯通的压力润滑油道，从主轴承座引入的压力机油通过内部油道直接输送到每个连杆轴颈表面，为连杆大头轴瓦提供持续的润滑与冷却，油道的转角位置都做了圆弧过渡处理，避免应力集中导致的油道开裂风险，同时油道入口处设置有挡油结构，减少高速运转时机油的离心泄漏，保证各润滑点的机油压力稳定。

　　从安装边界来看，曲轴的前端输出端预留有正时齿轮、减震皮带轮的安装定位面与键槽，匹配前端轮系的安装位置，后端则设计有飞轮连接法兰与油封轴颈，法兰端的定位止口与螺栓孔位置严格匹配飞轮总成的安装尺寸，保证飞轮装配后的同轴度，后端油封轴颈的表面粗糙度与圆度公差满足双唇油封的密封要求，防止机油窜入离合器腔造成打滑失效。整个曲轴的轴向定位设置在中间主轴颈位置，通过两侧的止推片控制曲轴的轴向窜动量在合理公差范围内，既避免热胀冷缩导致的曲轴卡滞，也能保证曲柄连杆机构始终处于正确的轴向工作位置。

　　在细节结构处理上，所有轴颈与曲柄臂的连接位置都采用大圆角过渡设计，降低应力集中系数，提升曲轴的抗疲劳强度，能够承受长期交变载荷下的冲击；曲柄臂的外形采用流线型优化设计，在保证足够结构强度的前提下尽可能降低旋转风阻与重量，减少曲轴运转的自身惯量，提升发动机的油门响应速度。这类曲轴的材质选型通常匹配高强度锻钢工艺，表面经过淬火处理提升轴颈的耐磨性，能够满足高负荷、长周期的运转需求，建模过程中所有配合面的尺寸公差、形位公差都严格遵循内燃机设计的行业规范，保证三维模型可以直接用于后续的工程分析、工艺编制以及装配验证环节，为动力总成的开发提供准确的结构参考。
