液压千斤顶配套扩展作业工装结构

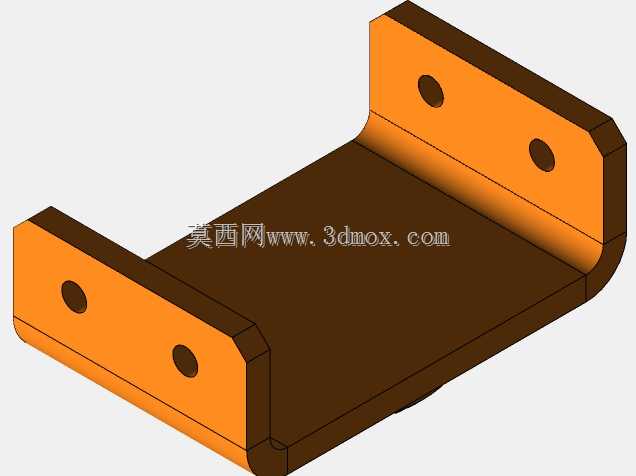

　　在设备维保、重型构件拆装、狭小空间顶升作业场景中，常规液压千斤顶的顶升接触端多为平面顶帽，仅能提供垂直方向的单点支撑力，面对需要侧向撑开、多点同步顶推、异形构件贴合顶升的工况时，往往存在支撑面适配性差、受力点偏移易滑脱、作业覆盖范围不足的问题，液压千斤顶扩展器正是为填补这类作业缺口设计的配套工装。从结构设计逻辑来看，该扩展器采用分体式快装接口，可直接匹配主流吨位立式液压千斤顶的顶帽安装位，无需对千斤顶本体做任何改装，接口处设置了定位销孔与防滑咬合齿，承载状态下不会出现相对转动或滑脱，能将千斤顶的输出力稳定传导至扩展作业端。扩展作业端采用模块化可换头设计，可根据作业需求更换平推撑头、V型块撑头、弧形贴合撑头，平推撑头用于金属构件校形、

　　设备底座移位时的均匀施力，V型撑头适配圆管、轴类零件的顶升与撑开，弧形撑头则用于曲面构件的贴合支撑，避免硬接触造成工件表面压损。整体结构采用高强度合金结构钢焊接后整体去应力处理，受力路径经过有限元校核，主承载臂的截面采用变厚度设计，在靠近千斤顶接口的受力集中区域做了加厚过渡，向外延伸的作业端则在保证刚度的前提下做了减重处理，避免额外增加千斤顶的无效负载。安装边界方面，该扩展器与千斤顶装配后，整体横向作业跨度可覆盖常规单千斤顶3倍以上的支撑范围，最小收缩状态下可伸入宽度120mm的狭小缝隙内开展撑开作业，撑头的伸缩行程与千斤顶的顶升行程做了匹配设计，不会出现行程干涉。在实际应用中，这类扩展工装常被用于汽车维保作业中的车身钣金撑开、

　　重型设备安装时的底座间隙调整、管道维修时的法兰面撑开对位、模具拆装时的分型面辅助分模，相比单纯依靠千斤顶单点作业，搭配扩展器后可将单台千斤顶的作业场景覆盖范围提升60%以上，同时大幅降低作业过程中因支撑点不匹配造成的工件滑脱、受力变形风险。结构细节上，扩展器的各铰接转动部位均镶嵌了自润滑铜套，长期重载使用下不会出现卡滞，铰接点的锁紧机构可在任意展开角度锁止，方便作业人员调整到合适的支撑角度后固定施力，无需额外搭配支撑垫块。
