DIN741标准U型钢丝绳夹紧固锁具

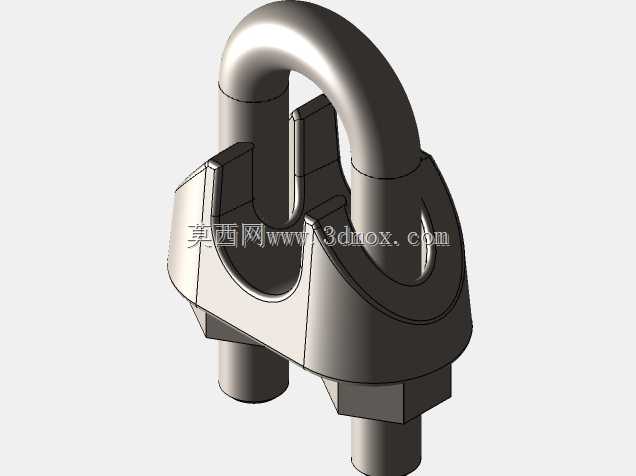

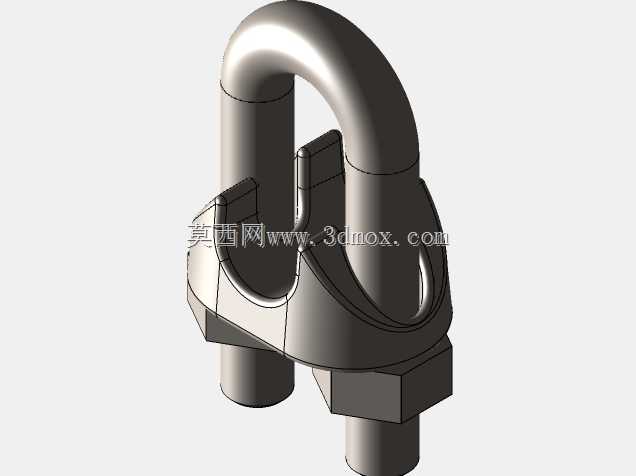

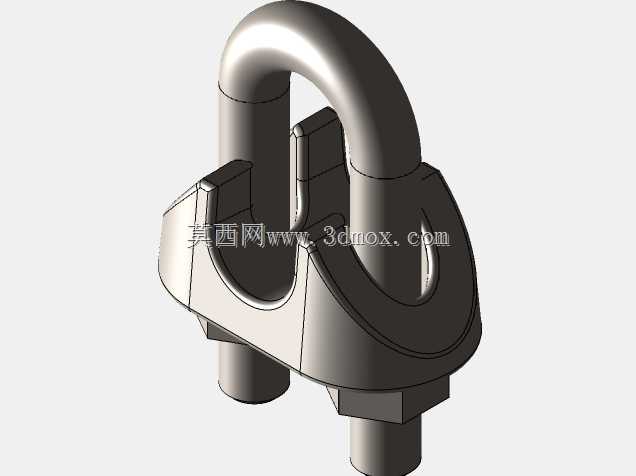

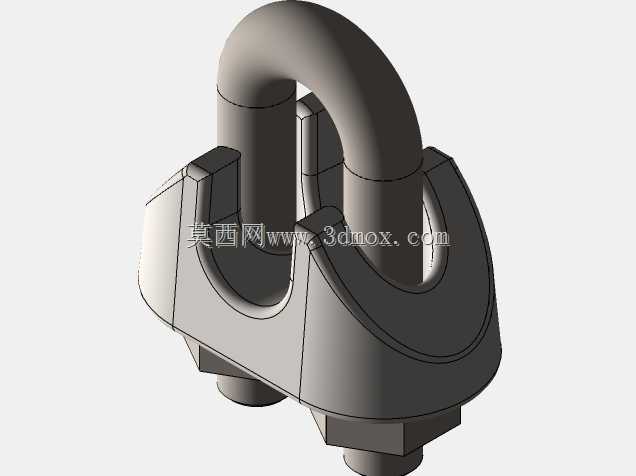

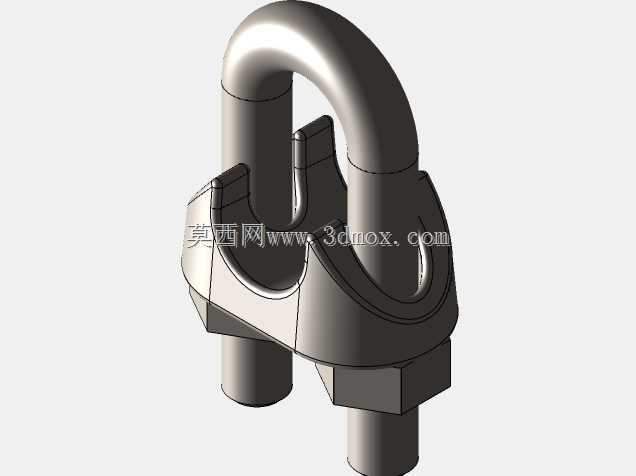

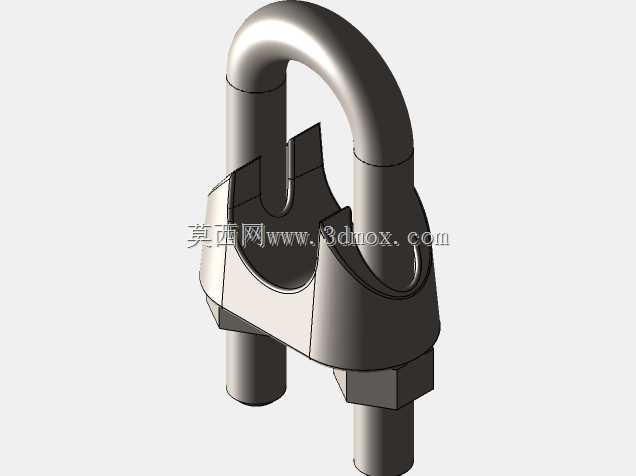

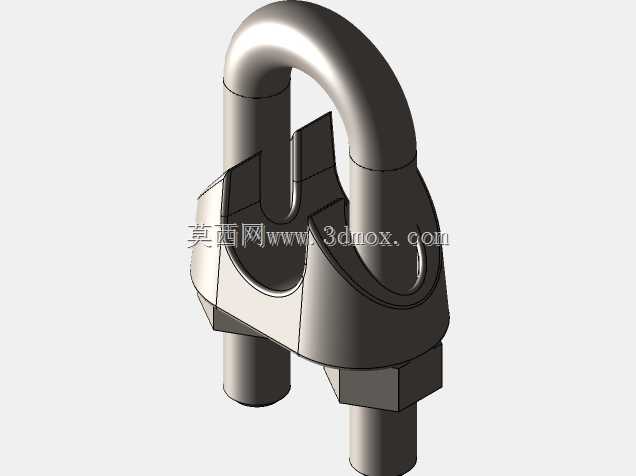

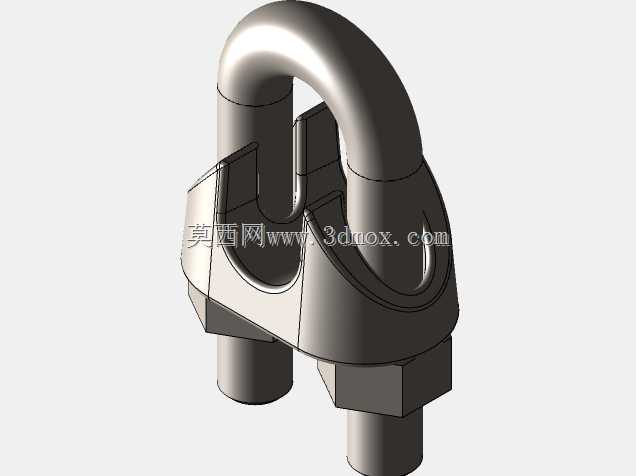

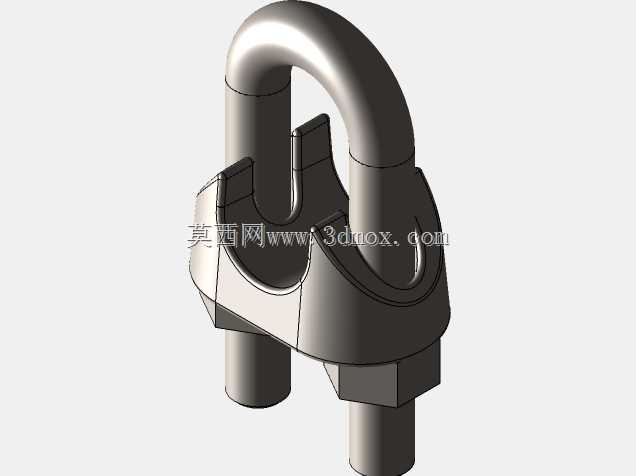

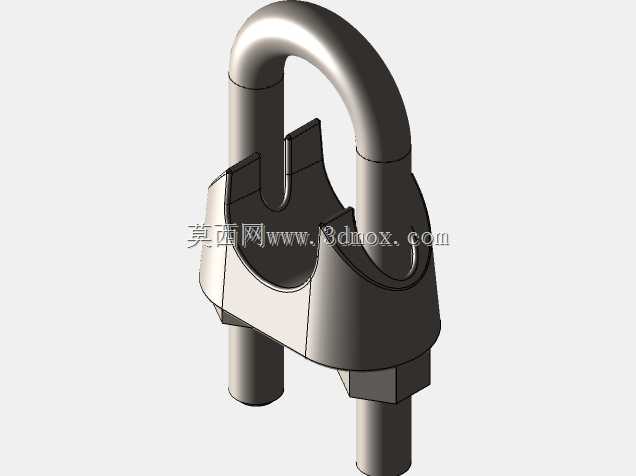

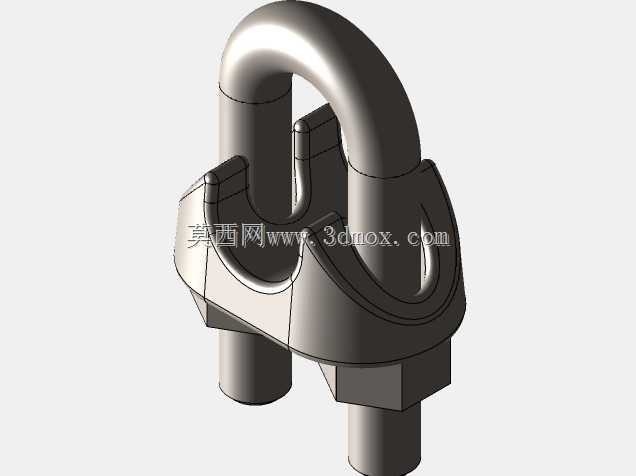

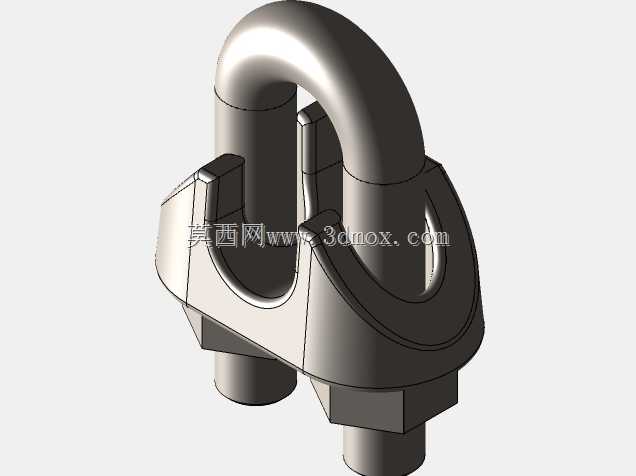

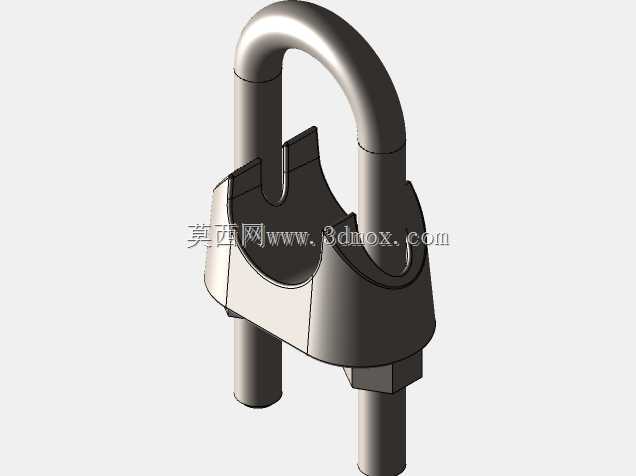

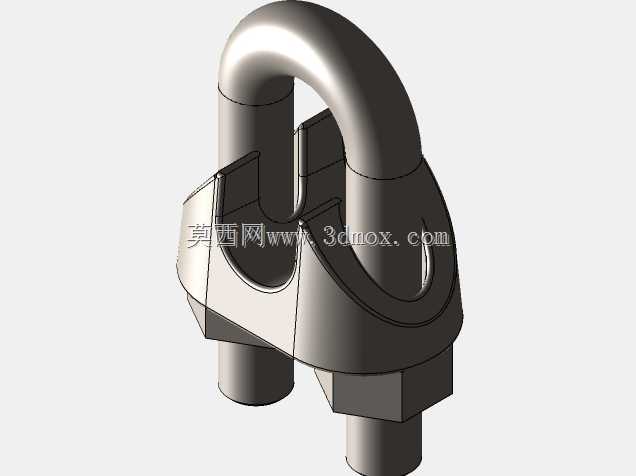

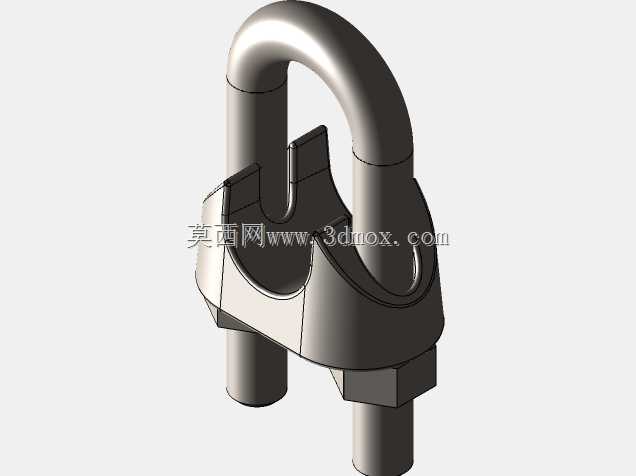

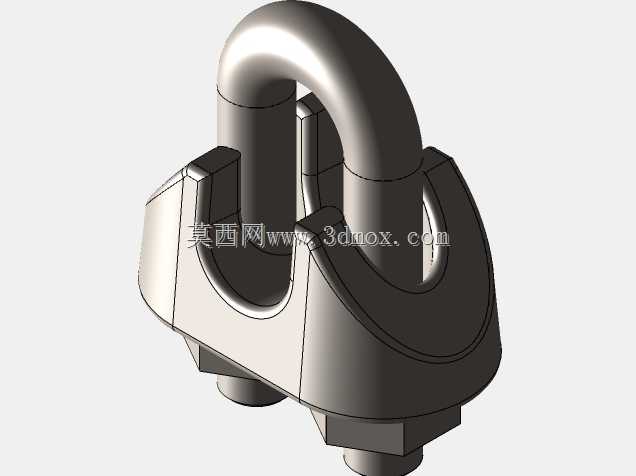

　　在港口堆场的门式起重机起升绳末端、矿山斜井提升系统的缆风绳锚固端、建筑施工塔吊的附着拉索节点、船舶甲板的系泊索固定段，这类U型钢丝绳夹都是承担索具锁紧、绳端折返固定、张力传递的基础受力件。整套零件由弯制U形螺栓、铸造成型的夹座、两个六角锁紧螺母三部分装配而成，建模时完全贴合DIN741标准的尺寸链逻辑：夹座内侧加工出两道与钢丝绳公称直径匹配的弧形绳槽，一道槽承托主受力钢丝绳，另一道槽压住折返回来的绳头段，U形螺栓的两个螺杆从夹座对应通孔穿出后，通过螺母逐步拧紧，让夹座与U形螺栓的圆弧面共同抱紧两根并行的钢丝绳，依靠接触面的正压力产生足够摩擦力，阻止钢丝绳受拉时出现滑移、脱头。

　　从现场安装的边界条件来看，这类绳夹不能单独作为唯一的承重锚固点，工程规范里通常要求按照钢丝绳直径匹配对应规格的绳夹数量，绳夹之间的排布间距一般为钢丝绳直径的6到8倍，最靠近绳端的第一个绳夹距离绳头留出足够的绑扎余量，拧紧螺母时需要交替紧固两侧螺杆，避免夹座偏斜导致两根绳槽受力不均。建模过程中特意还原了夹座的楔形过渡外形：夹座并非等厚平板，朝向U形螺栓弯弧的一侧做了加厚凸台，对应螺杆穿孔的位置局部补强，既避免吊装受拉时夹座在孔位处出现应力撕裂，也让夹座底面可以平稳贴靠在钢丝绳排布的基准面上，不会出现侧向翘动。U形螺栓的弯弧段内径严格对应所适配钢丝绳的外径，弯弧处做了圆滑过渡，没有尖锐折角，既防止安装时刮伤钢丝绳外层钢丝，也避免螺栓弯弧位置出现应力集中导致长期受载后断裂。

　　设计阶段校核受力时，首先要确认单个绳夹的额定锁紧力能够匹配钢丝绳的最小破断拉力，常规布置下多个绳夹组合后的总夹持力需要达到钢丝绳破断拉力的80%以上，才能保证索具系统在额定吊装载荷下不出现滑脱。夹座采用铸钢工艺成型，材料本身具备足够的韧性，在港口露天、井下潮湿这类存在冲击载荷、环境腐蚀的场景下，不会像铸铁件那样受突发冲击就发生脆断；U形螺栓采用圆钢弯制后加工外螺纹，螺纹精度满足普通六角螺母的旋合要求，现场安装时使用普通扳手即可完成紧固，后期运维巡检时也可以直接检查螺母是否松动、夹座是否出现变形，不需要专用工装。

　　从三维结构的装配逻辑来看，夹座上的两个穿孔中心距和U形螺栓的两个螺杆中心距完全对齐，装配时不存在强制对位的卡滞问题，夹座的绳槽深度设计为钢丝绳直径的0.55倍左右，当螺母拧紧到规定扭矩时，钢丝绳被压入槽内后产生微量弹性变形，外层钢丝之间的摩擦力被充分调动，既不会因为压得过深导致钢丝绳出现塑性压扁、断丝隐患，也不会因为槽深太浅导致夹持力不足。在成套索具的三维布线设计里，工程师可以直接调用这个标准件模型，按照现场钢丝绳的走向排布绳夹位置，提前校核绳夹和周边钢结构、滑轮罩壳、其他索具之间的安装间隙，避免现场施工时出现绳夹安装空间不足、扳手操作位被遮挡的问题。比如在厂房钢结构的缆风绳张拉场景中，钢丝绳一端绕过锚固耳板后折返，就可以按间距依次布置数个该型绳夹，把自由绳头牢牢锁在主绳上，张拉完成后所有绳夹的受力方向一致，夹座的平整侧贴靠主绳，U形螺栓的弯弧侧朝向绳头段，符合索具安装的通用规范要求。模型同时还原了六角螺母的完整外形，装配后螺杆露出螺母的端面长度控制在2到3个螺距，既保证螺纹旋合长度足够，也不会因为螺杆伸出过长在作业过程中勾挂周边杂物。
