LM2596直流降压电压调节模块结构设计

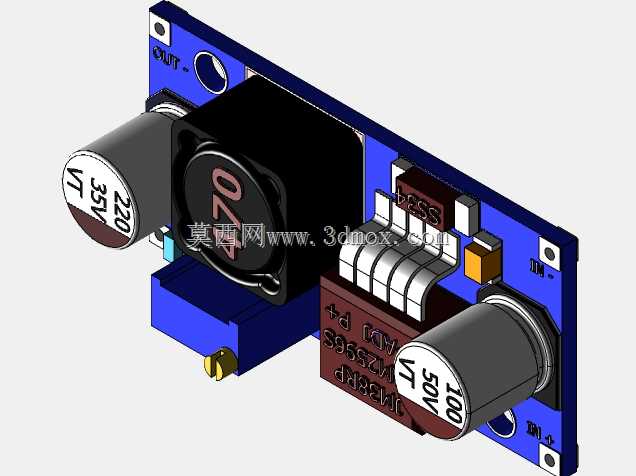

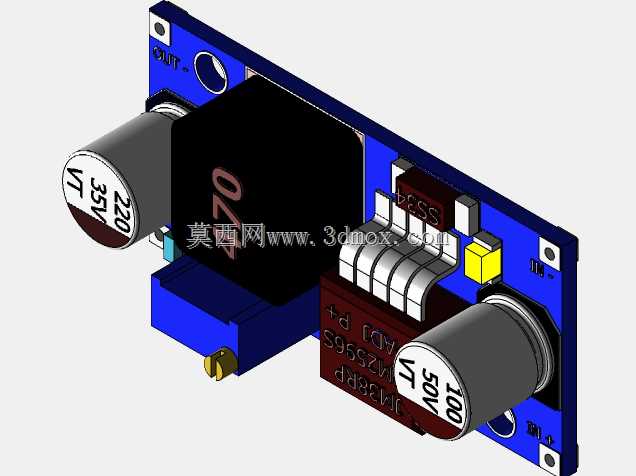

　　在嵌入式开发、小型电子设备供电改造、工控板卡二次供电的场景里，这类基于LM2596的降压调节模块是出镜率极高的部件，很多做设备电控改造、小型智能硬件结构集成的工程师，在做三维布局时都需要精准的模块模型来核对安装间隙，避免后期打样出现干涉问题。这款模块的核心功能是实现直流Buck降压转换，最高可承载3A的持续输出电流，输入端可覆盖4.5V到40V的宽电压范围，输出端可在1.25V到35V之间连续调节，常见的12V转5V给USB外设供电、24V转3.3V给单片机核心板供电、车载12V转不同电压给后装小设备供电的场景，都能见到它的应用。做这款模块的三维建模时，首先要还原PCB基板的安装边界，

　　整块板的外形尺寸控制在43mm×20mm×14mm，建模时要注意板边两个安装孔的位置公差，很多工程师在做设备内部安装位设计时，会直接用这两个孔做螺丝固定，孔位偏差超过0.2mm就会导致实际装配时螺丝无法对位。板上的两个直插电解电容是建模时需要重点关注的高度件，输入端的220μF/35V电容、输出端的100μF/50V电容，高度都超过了板上其他贴片元件，在做设备内部堆叠设计时，这两个电容的顶部空间必须预留足够，不能和上层结构件、其他板卡发生碰撞，很多新手建模时容易忽略直插件的高度，只按PCB厚度算空间，实际装配时就会出现电容顶到外壳的问题。板载的功率电感是模块上体积最大的贴片元件，建模时要还原它的磁芯与绕组的外形轮廓，

　　同时要注意电感下方的PCB区域不能走其他结构的支撑筋，避免和电感本体产生干涉。可调输出的多圈电位器位于板侧，建模时要还原电位器的调节旋钮位置，要预留出螺丝刀调节的操作空间，不能把调节位堵在结构缝隙里，否则后期现场调试电压时根本无法操作。输入端和输出端的接线端子，建模时要还原接线口的朝向与插针间距，方便工程师在布线时提前规划线材的走线路径，避免线材和电容、电感等发热元件靠太近，加速线材绝缘层老化。模块上的肖特基二极管、贴片电阻电容、电源指示灯这些小元件，建模时不需要过度追求内部细节，但外形轮廓和安装位置必须准确，因为在做热场仿真、整体布局干涉检查时，这些元件的占位会直接影响仿真结果和布局判断。

　　150KHz的固定开关频率是LM2596的典型参数，对应的电感选型、输入输出电容容值都是匹配这个频率设计的，建模时还原元件的真实参数对应尺寸，才能让整个模型具备实际工程参考价值，而不是仅做外观展示。很多做小型设备集成的工程师，在设计设备内部电源仓时，会直接选用这款成熟的降压模块，而不是自己重新设计降压电路，这时候精准的三维模型就能大幅缩短结构设计的周期，不需要拿到实物再反复测量尺寸，提前就能把安装位、固定孔、散热空间、操作空间全部预留到位，减少样机试装时的修改次数。
