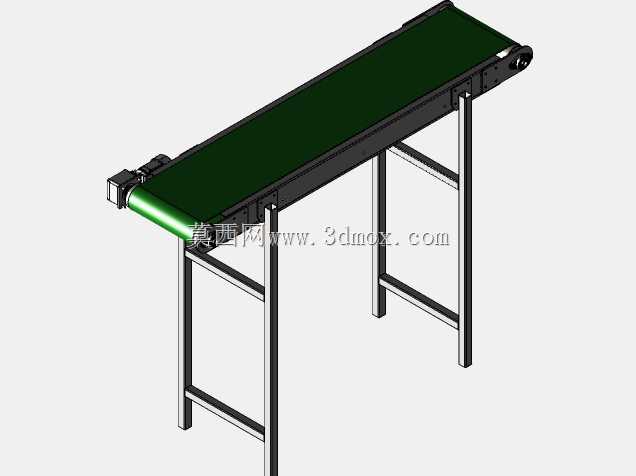

轻载水平皮带输送设备三维结构

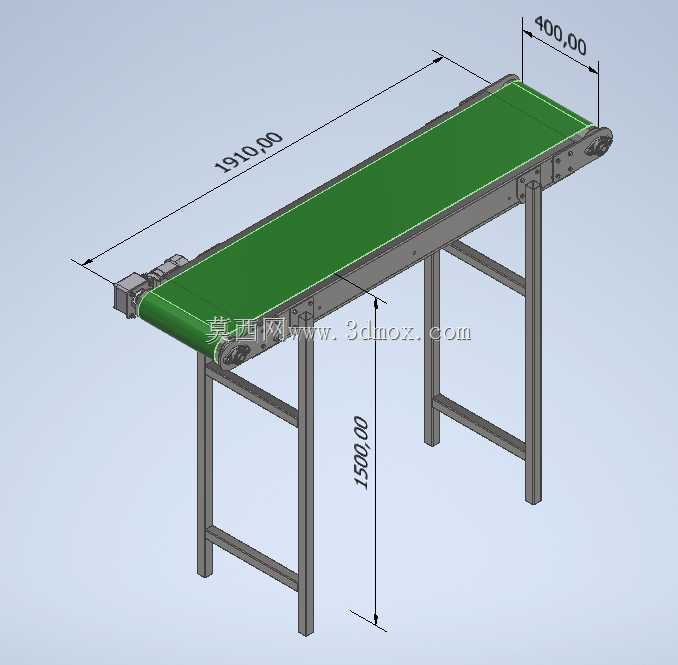

　　这款水平布置的皮带输送设备，主要面向30公斤级以内的轻型物料转运场景，常见于机加工工序间工件流转、小型装配线工位衔接、电商仓储小件货品分拣输送等工况，可独立作为单段输送单元使用，也可多段拼接组成长距离输送线体，适配不同车间的布局需求。设备整体采用落地式支腿结构，机架主体采用标准型材焊接拼装，保证结构刚性的同时控制整体自重，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，避免设备运行过程中出现移位或共振问题。从尺寸边界来看，设备总长度为1910mm，输送面宽度为400mm，输送面安装高度为1500mm，选型时可根据现场工位高度、物料尺寸、输送距离预留对应的安装空间，若对接其他设备需注意两端传动滚筒的中心高度差，

　　避免出现物料卡滞或跌落问题。设备运行速度区间为0.6-0.8米每秒，可根据实际输送节拍调整驱动端的传动比，适配不同的生产流转节奏，驱动单元布置在设备一端的滚筒侧，结构紧凑不占用额外的侧向空间，尾部设置张紧机构，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，保证皮带运行不跑偏、不打滑。设计过程中优先考虑了日常维护的便捷性，皮带采用常规的平皮带结构，更换时无需拆解整体机架，仅需松开端部张紧结构即可完成皮带更换；支腿之间设置横向连接杆，提升整体机架的抗扭性能，即使单侧承受偏载物料也不会出现机架变形问题。输送面两端的滚筒做了倒角处理，避免皮带长期运行过程中被滚筒边缘割伤，同时机架侧边预留了传感器安装位，

　　可根据使用需求加装光电检测、计数、到位触发等元器件，适配自动化生产线的联动控制需求。这款输送设备的结构设计没有冗余的复杂构件，所有零部件均采用工业常用标准件，加工制作成本低，组装调试难度小，适合小型加工厂、装配车间自行制作或选型采购，建模过程中完整还原了各部件的装配关系，可直接作为同类输送设备设计的参考模板，也可根据实际工况调整尺寸参数后直接用于生产出图。
