重载托盘链式输送设备结构设计

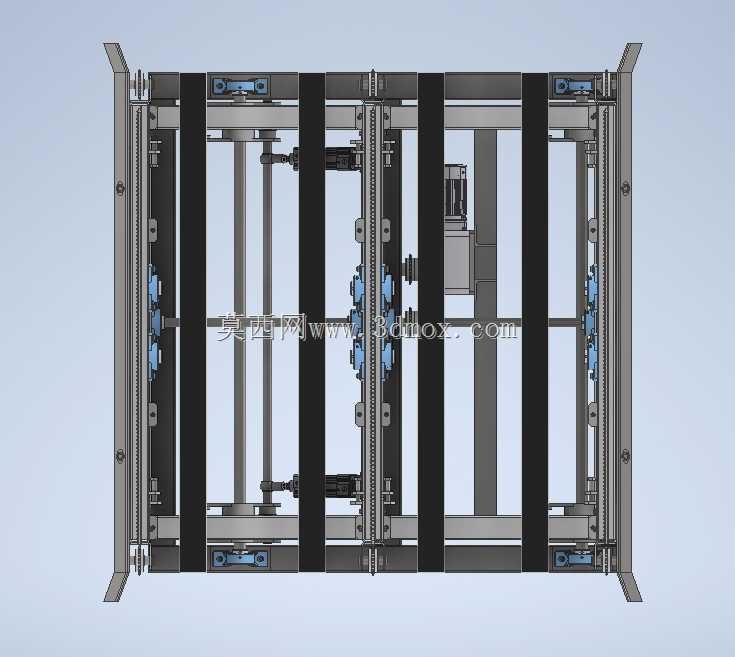

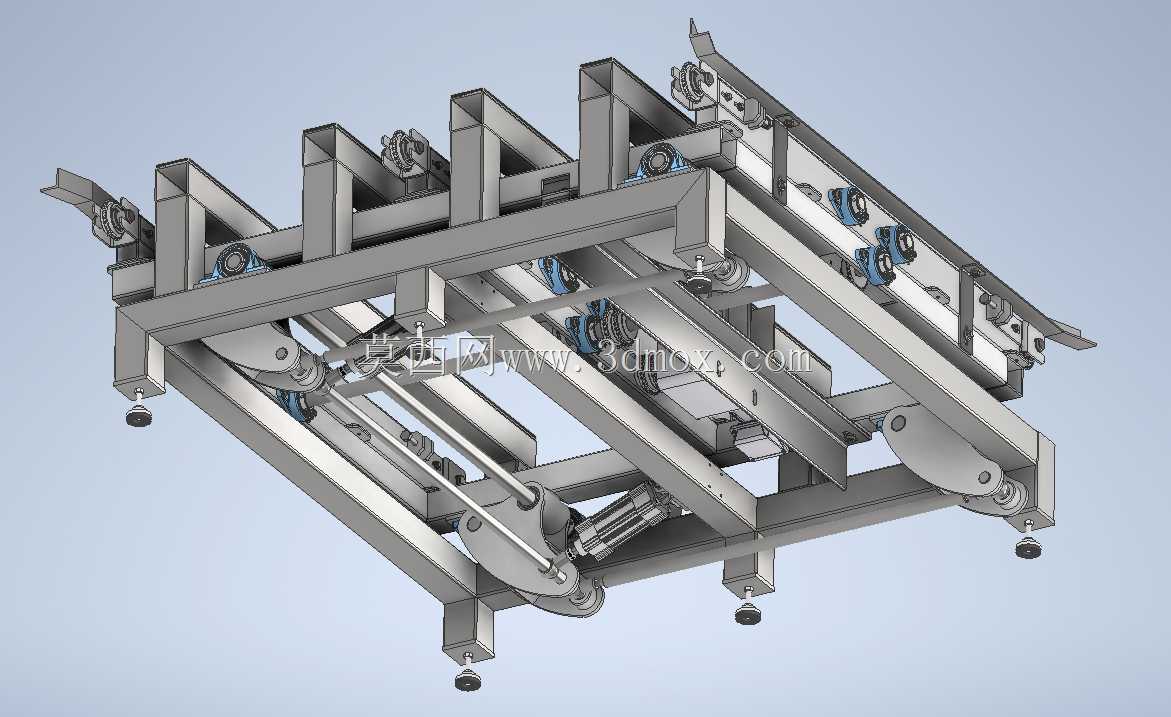

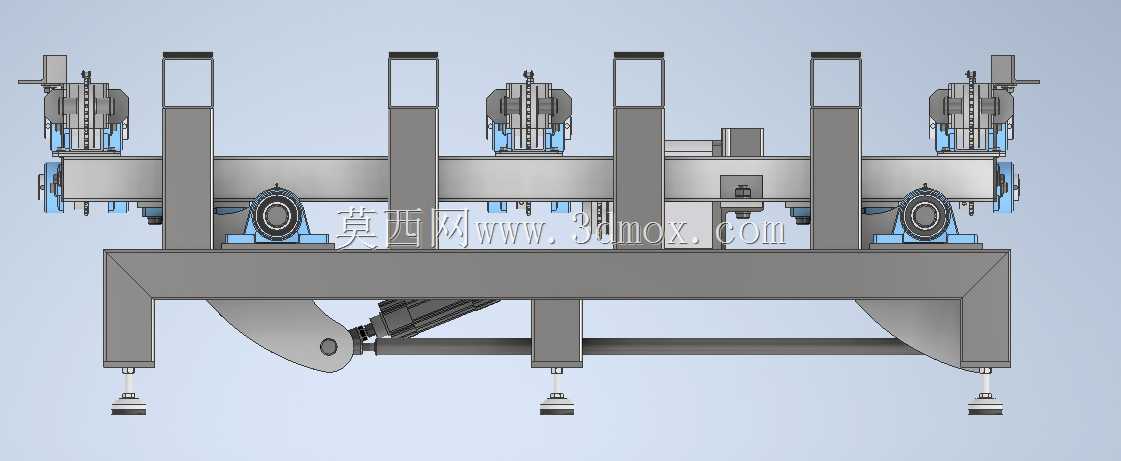

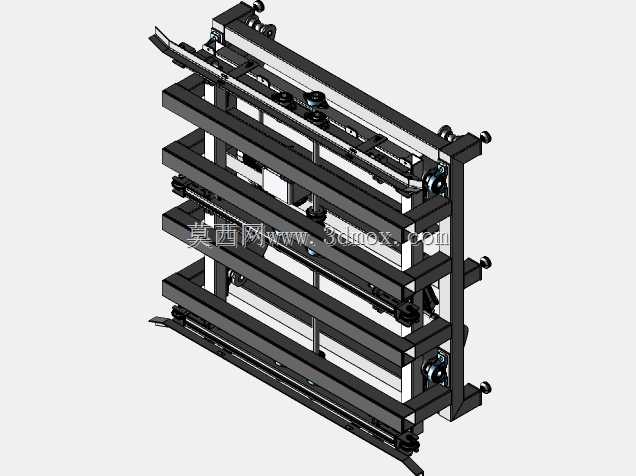

　　这款链式输送设备主要面向工厂内部重载托盘的工位间转运场景，常见于机床加工上下料衔接段、自动化仓储出入库接驳位、重型工件装配线的工序流转环节，可适配标准工业托盘的平稳输送需求，解决3吨级重载工件在不同工位间的水平转运问题，避免人工叉车转运带来的定位偏差与作业安全隐患。设备整体采用多道平行双排链条作为承载输送面，链条下方设置可调式支撑导轨，保证重载工况下链条不会出现下挠变形，输送过程中托盘运行平稳无卡顿，不会出现偏载打滑的情况。机架部分采用标准矩形钢管焊接成型，底部配置可调式脚杯，可根据现场地面平整度调整设备整体水平度，安装时无需额外预埋固定件，适配多数车间的现有地坪条件，设备对接其他工位时可通过脚杯微调高度，

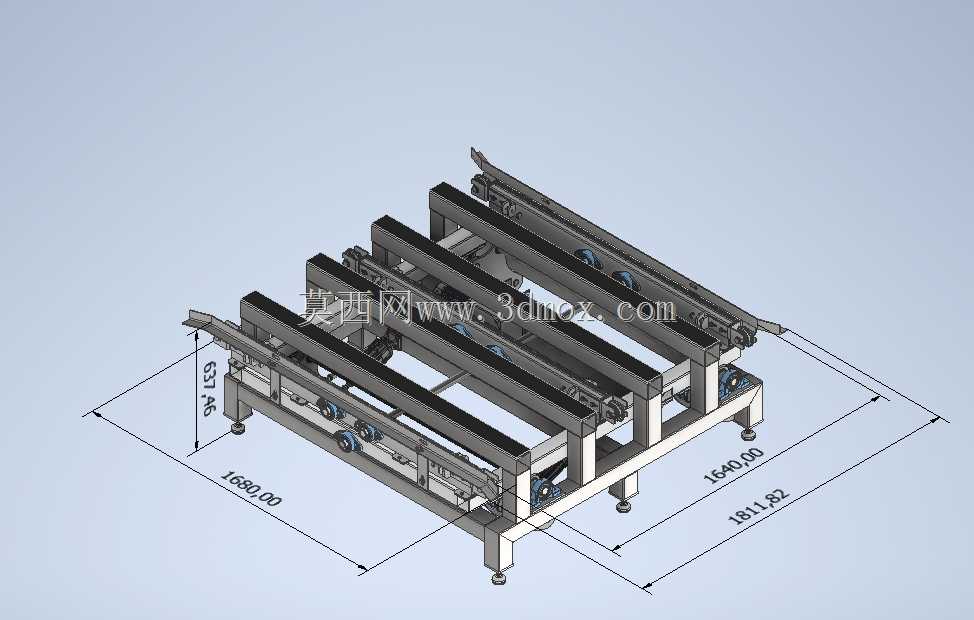

　　保证输送面与上下游设备的高度差控制在允许范围内。从安装边界来看，设备总长约1811mm，总宽约1640mm，输送面高度约637mm，预留的安装空间需要在设备长宽尺寸基础上额外留出两侧传动端的维护操作空间，日常维护时可直接拆卸侧部护板对链轮张紧结构、传动轴承进行润滑与调整，无需拆解主体机架。设计阶段针对3000公斤的额定负载做了结构校核，每道链条的选型都经过破断拉力验算，链轮采用45号钢调质处理，传动端配置过载保护结构，当托盘卡滞时可触发保护避免传动部件损坏，设备自重控制在470公斤，整体结构紧凑，可直接集成到现有自动化产线中，也可多台拼接组成长距离输送线，拼接时可通过机架端部的定位销快速对齐，保证多台设备的输送面处于同一水平面，

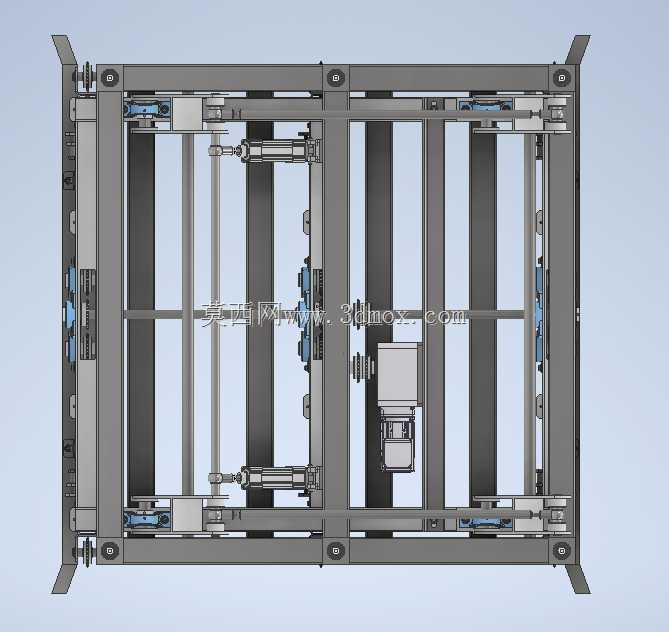

　　不会出现托盘过渡卡顿的问题。输送链条的间距可根据常用托盘的底部支撑结构做适配调整，本次设计的间距适配主流的欧标、国标工业托盘，托盘放置后支撑点完全落在链条承载面上，不会出现托盘悬空变形的情况，传动端采用集中驱动结构，单台电机即可驱动所有链条同步运转，保证各道链条线速度一致，避免托盘在输送过程中出现偏移歪斜。
