工业用平皮带物料输送设备结构设计

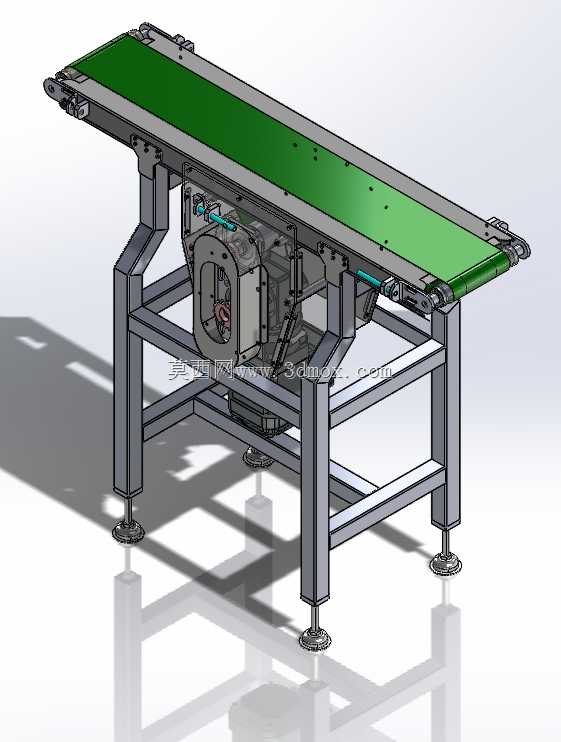

　　这款平皮带输送设备的三维结构，针对车间内工序间短距离物料转运场景做了适配，常见于机加工产线工件流转、装配线工位送料、包装段成品输送等工况，可承接从几公斤到数十公斤的规则或不规则工件，适配平面类、箱体类、小型零部件的水平输送需求，也可根据产线布局对接上下料工位、检测工位、加工工位的进出料端，减少人工搬运转接的劳动强度，提升工序间物料流转的连贯性。设备整体采用方管焊接机架作为承载主体，机架底部配置可调式脚杯支撑，可根据现场地面平整度调整支脚高度，抵消地面不平带来的机架倾斜问题，保证皮带运行面处于水平状态，避免物料在输送过程中出现偏移、滑落的情况，支脚的调节行程预留了足够余量，可适配不同高度的对接设备进料口高度差，

　　无需额外垫高机架即可完成安装对接。驱动单元布置在机架下部的一侧位置，采用电机搭配减速机构的传动方案，通过传动辊带动皮带循环运转，这种下置式驱动布局可以减少设备端部的占用空间，同时降低驱动端的重心，提升设备运行时的整体稳定性，也方便后期对驱动部件做维护保养，无需拆解上部的皮带张紧结构即可完成驱动组件的检修更换。皮带工作面选用绿色哑光平皮带，表面具备合适的摩擦系数，既可以保证输送过程中物料与皮带之间不出现打滑，也不会因为摩擦力过大导致物料在工位挡停时出现过度磨损，皮带两侧设置了导向限位结构，避免皮带长期运行后出现跑偏、蹭边的问题，延长皮带的使用寿命。机架上部的两端分别设置了主动辊和从动辊，从动辊端配置了张紧调节结构，

　　可通过调整螺栓改变从动辊的前后位置，实现皮带张紧度的微调，保证皮带在合适的张紧力下运行，避免张紧力过大导致辊轴轴承负载过高，或是张紧力不足出现皮带打滑、运转抖动的问题。设备的整体宽度和长度尺寸适配常规中小型工件的输送需求，安装时只需固定底部脚杯位置，接电后即可投入使用，无需复杂的现场组装工序，上部的皮带面无突出的结构件，不会对物料放置、人工取放造成干涉，也方便日常对皮带表面做清洁维护，机架下部预留的空间可按需加装传感器安装支架、挡停机构、导向护栏等附件，适配不同产线的定制化功能需求，整体结构没有冗余设计，所有承载部件都做了对应的强度校核，可满足长期连续运转的工况要求。
