带料斗大倾角挡边带式输送设备结构

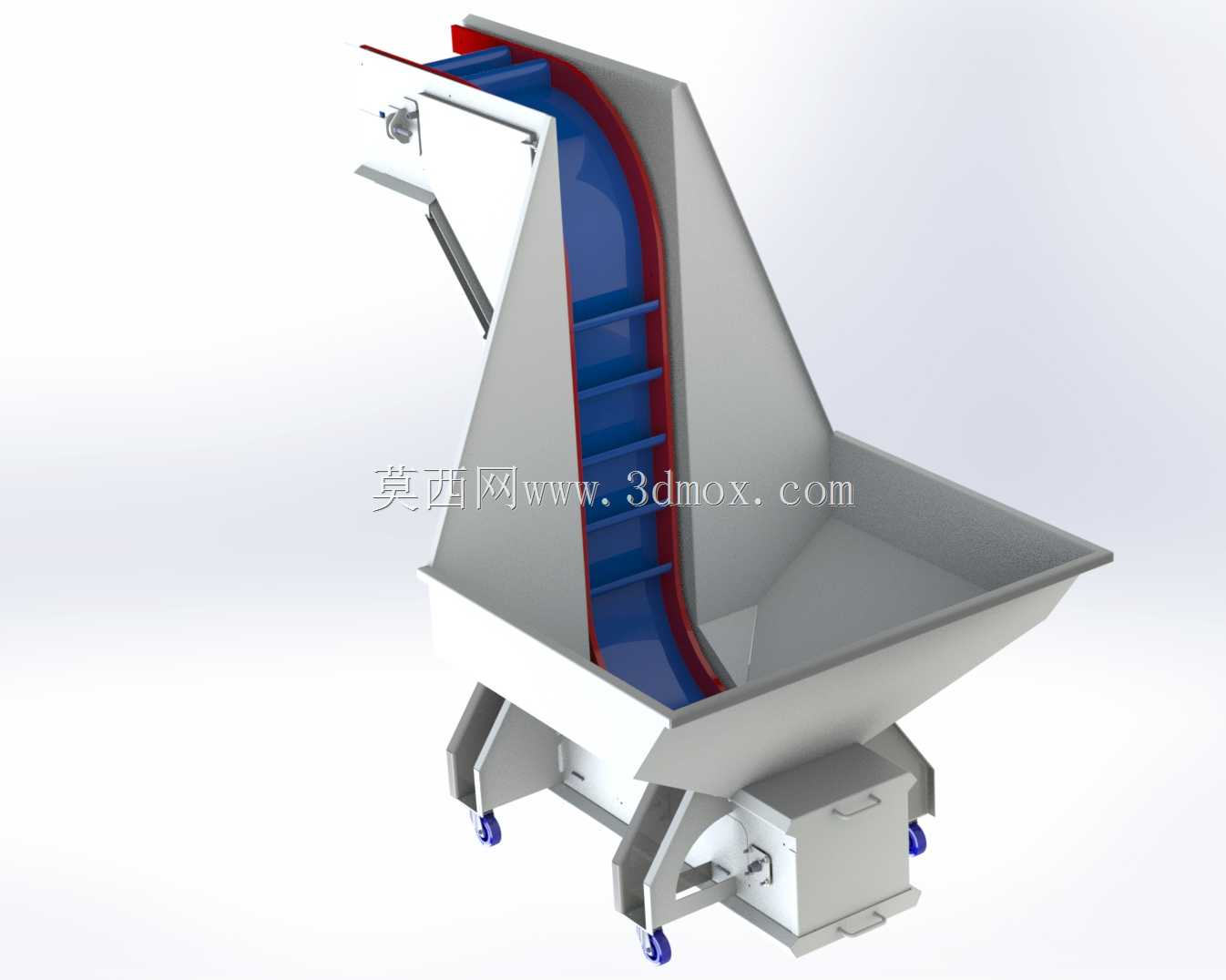

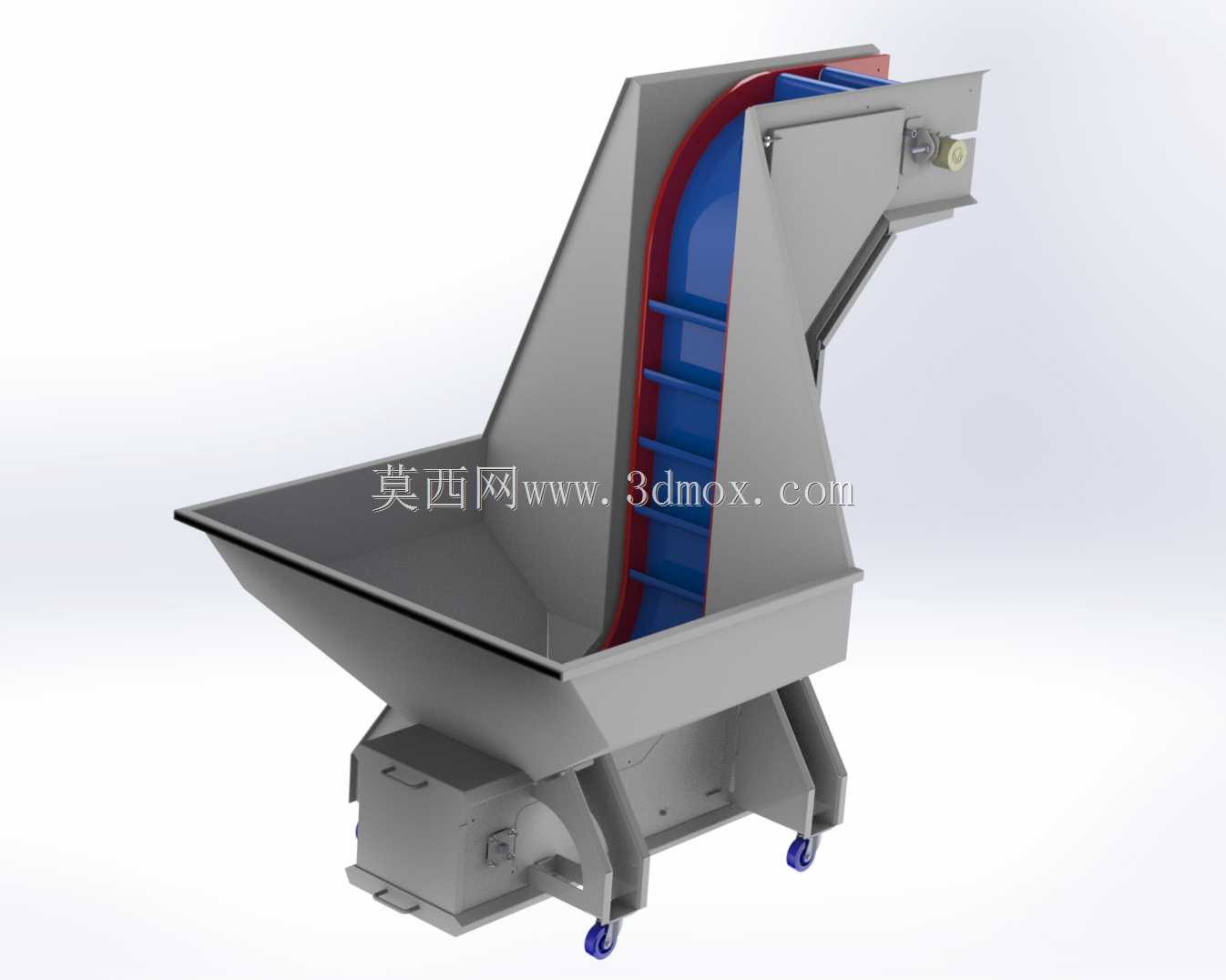

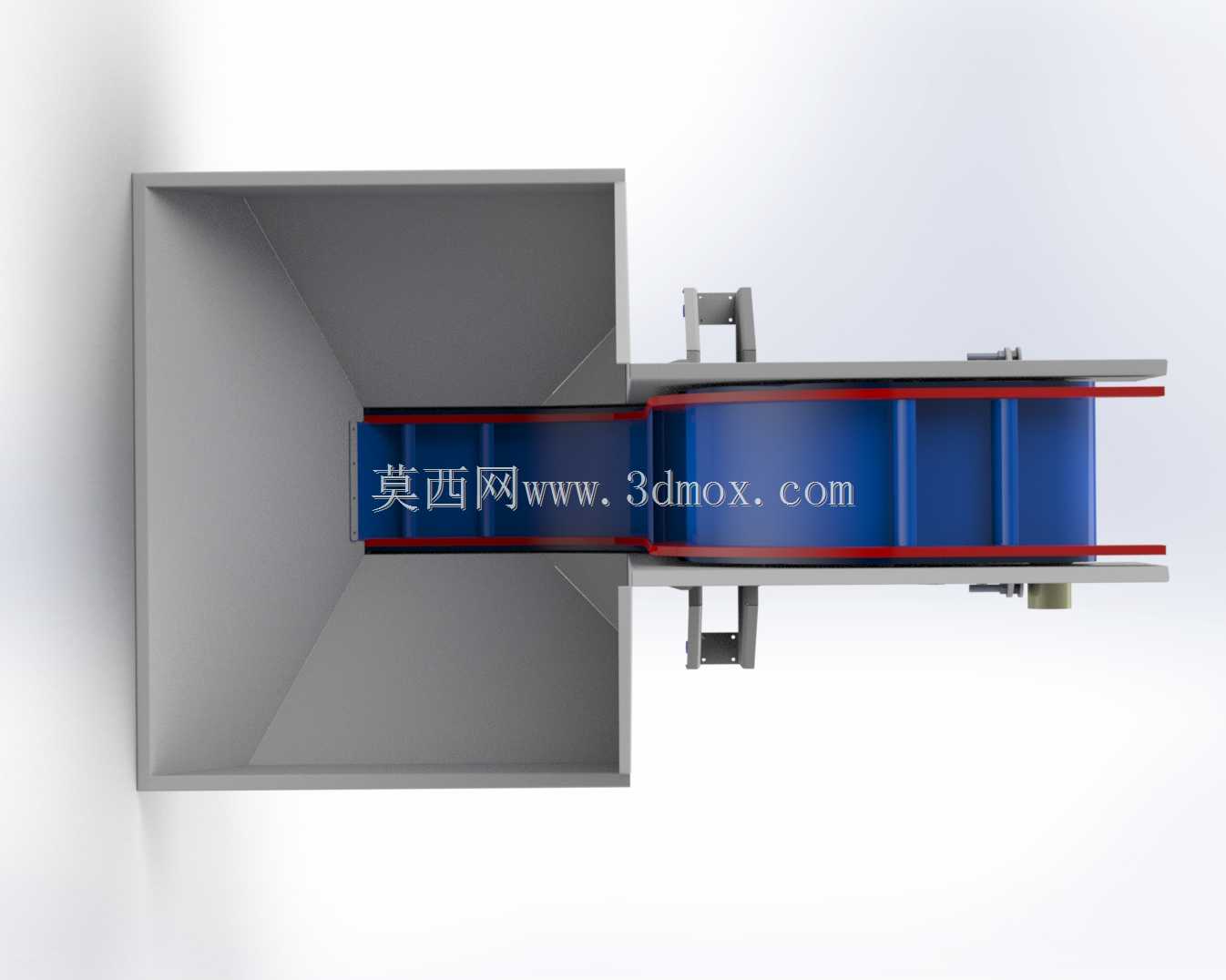

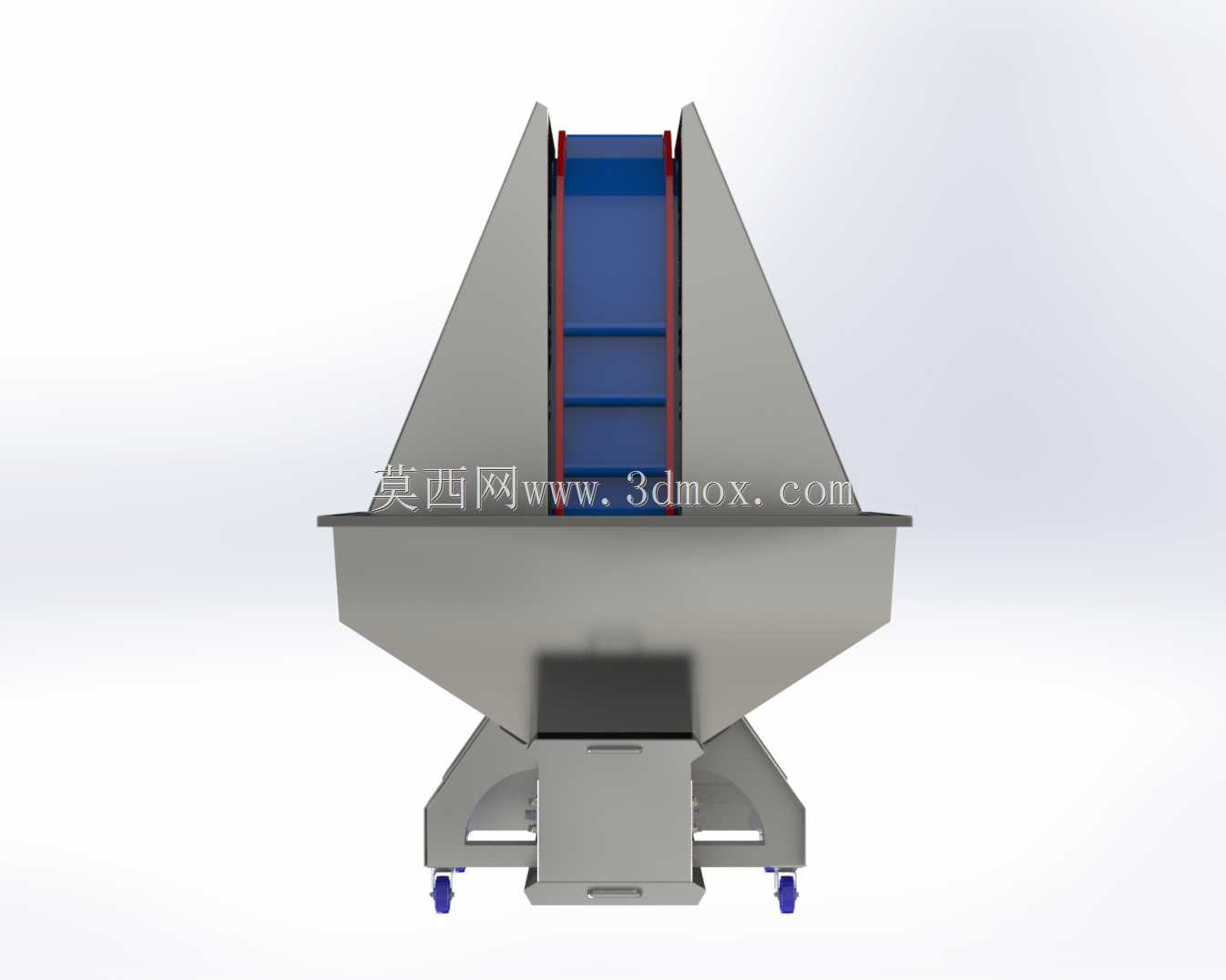

　　这款带料斗的带式输送结构，主要面向散状颗粒、小块状物料的垂直或大倾角上料场景，常见于粮食加工、塑胶粒子生产、食品原料转运、小型五金件分拣等产线的进料环节，用来替代传统人工上料或多台水平输送机接力的布置方案，减少产线占地长度。设备底部集成了敞口式受料斗，料斗采用大斜度溜料设计，侧壁倾角大于物料自然安息角，避免散料在斗内积料架桥，物料可直接通过人工倒料、上游设备落料进入受料区，无需额外配置进料导向机构。输送段采用大倾角Z型布置，下部水平段承接料斗落料，中部为大倾角提升段，上部水平段可直接对接下游设备的进料口，整机转弯处的压带结构做了圆弧过渡处理，避免皮带运行时出现跑偏、卡料或带面过度磨损。皮带选用带横向挡边与隔板的结构，

　　隔板间距根据常规散料粒度设置，可在提升过程中兜住物料，防止大倾角输送时物料回滑落回料斗，挡边与皮带采用一体化热压结构，避免长期运行后挡边开胶脱落。机架主体采用折弯钣金焊接结构，支腿底部配置可调脚轮与支撑脚，既可以在车间内灵活移位调整工位，也可以在固定安装时通过支撑脚调平，抵消地面不平整带来的机架倾斜问题。驱动单元布置在设备上部的机头位置，采用减速电机直连驱动辊的结构，减少链传动带来的维护点，下部机尾设置螺旋张紧机构，可快速调整皮带张紧度，补偿皮带长期运行后的塑性伸长。设计时重点考虑了安装边界的适配性，设备下部受料斗的宽度可适配常规吨袋拆包、人工倒料的操作空间，中部提升段的倾角设置在60度左右，在保证提升效率的同时控制整机宽度，

　　上部出料端的落料点高度可对接常见的包装机、料仓、分选设备进料口，无需额外增加转接溜槽。设备两侧的护板做了全封闭设计，防止输送过程中物料洒落，同时避免人员接触运行中的皮带造成安全隐患，护板采用快拆式固定结构，日常清理残留物料、更换皮带时无需拆卸主体机架即可完成操作。
