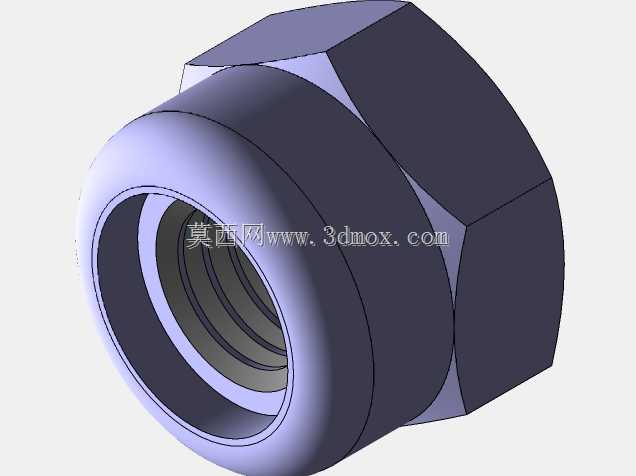

CA6140车床配套行星齿轮传动机构

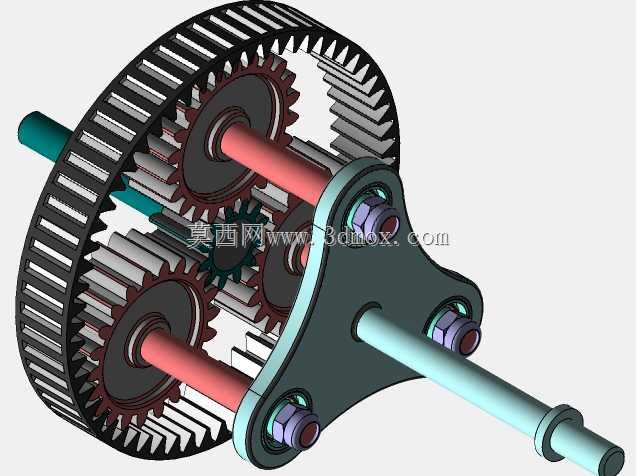

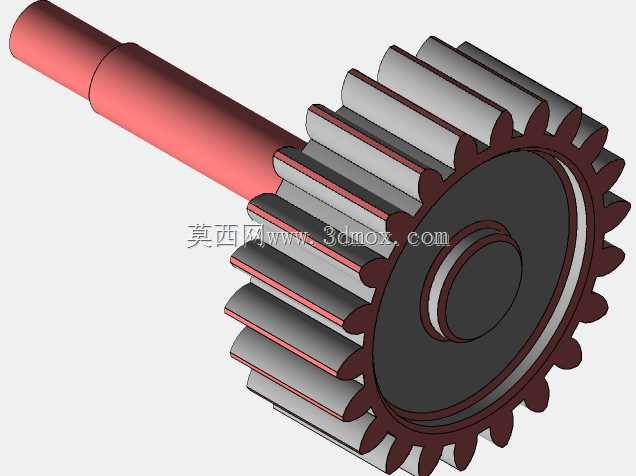

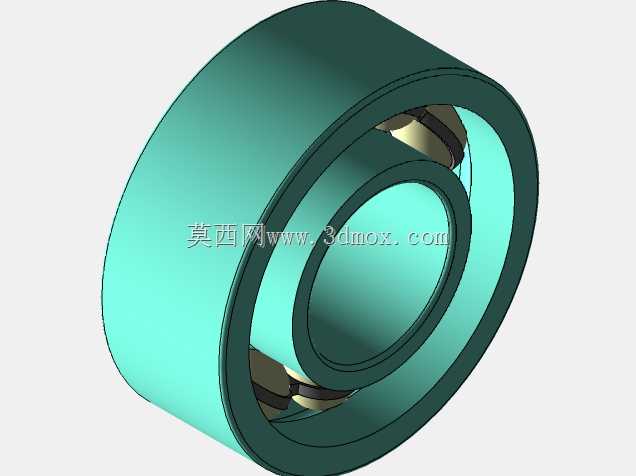

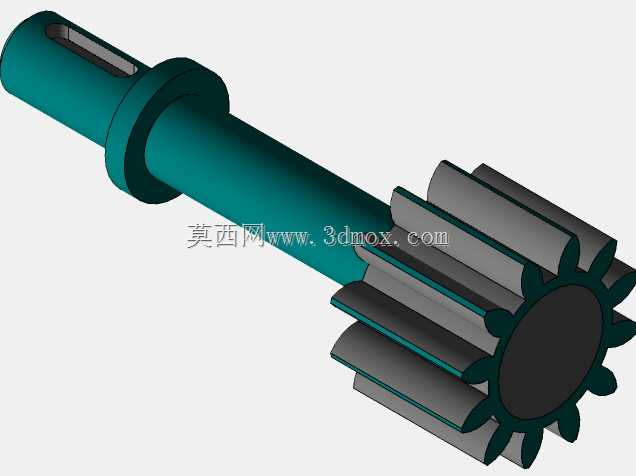

　　这套行星齿轮传动结构，主要适配CA6140普通车床的进给传动链末端，用来在主轴固定转速区间内实现进给量的宽范围调节，相比传统定轴齿轮组，同等传动比下结构径向尺寸能压缩近40%，非常适合车床溜板箱内部有限的安装空间。从结构布局来看，整套机构采用内齿圈固定、太阳轮输入、行星架输出的经典NGW型排布，三个行星轮沿太阳轮周向120度均布，行星轮轴与行星架之间采用滚针轴承支撑，能有效降低行星轮公转过程中的摩擦损耗，同时抵消齿轮啮合产生的径向力，避免输出轴出现偏载磨损。设计阶段首先要匹配CA6140车床的进给输出扭矩要求，太阳轮与行星轮均采用变位渐开线齿形，变位系数经过反复配凑，既避免了小齿数太阳轮的根切问题，又能让啮合侧隙控制在0.02-0.

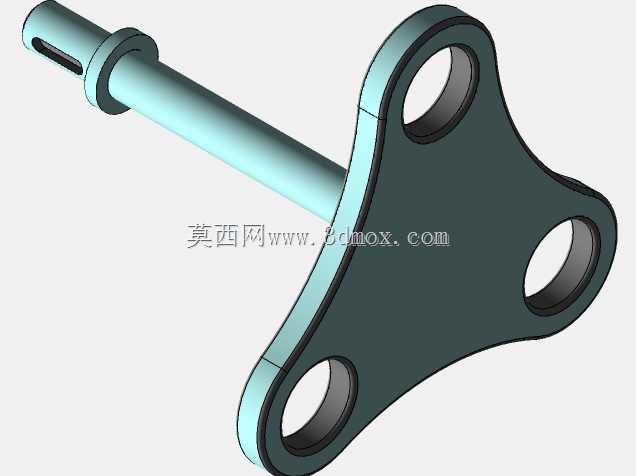

　　04mm的合理区间，保证车床进给时的传动精度，不会出现低速爬行的问题。安装边界上，整套机构的输入轴端与车床进给箱输出轴采用花键连接，输出轴端与溜板箱的丝杠传动副对接，内齿圈外圈设计有定位止口，直接嵌入溜板箱的预制安装腔，不需要额外设计复杂的固定支架，装配时只需要保证行星架端面与安装腔端面的平行度误差不超过0.02mm，就能保证整套机构的运转平稳性。实际应用中，这套机构除了能实现大传动比减速，还能在进给过载时通过齿面的微量滑移起到过载保护作用，避免硬传动导致的齿轮崩齿或者丝杠变形。行星架采用分体式装配结构，三个行星轮轴的安装孔位置度公差控制在0.01mm以内，保证三个行星轮的载荷均匀分配，不会出现单轮受力过大的情况。

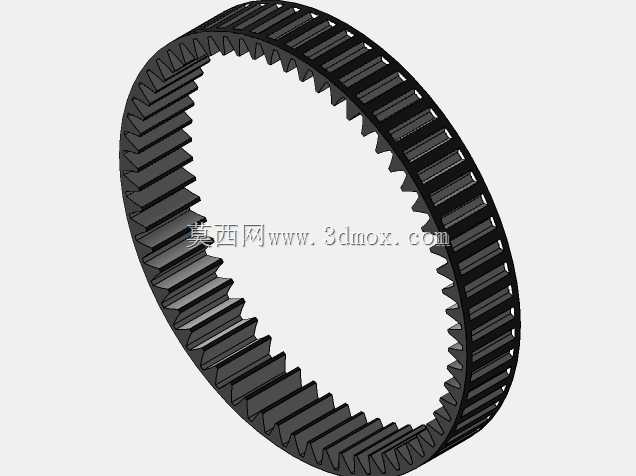

　　齿圈采用40Cr调质后齿面高频淬火，硬度达到HRC48-52，能承受车床连续作业下的交变载荷，太阳轮和行星轮采用20CrMnTi渗碳淬火，齿面硬度更高，耐磨性能更好，能适应车床频繁换向、变载的工况。整套结构的润滑采用溜板箱共用的飞溅润滑方式，行星架上开有专门的导油槽，能将箱体内的润滑油引导到各个啮合点和轴承位置，不需要额外设置润滑管路，简化了整体结构，也降低了后期维护的难度。在实际选型适配时，只需要核对输入轴的花键参数和内齿圈的止口尺寸，就能直接替换CA6140原车的同类型传动部件，不需要对溜板箱结构做任何改动，互换性较强。
