工程用液压挖掘臂结构设计方案

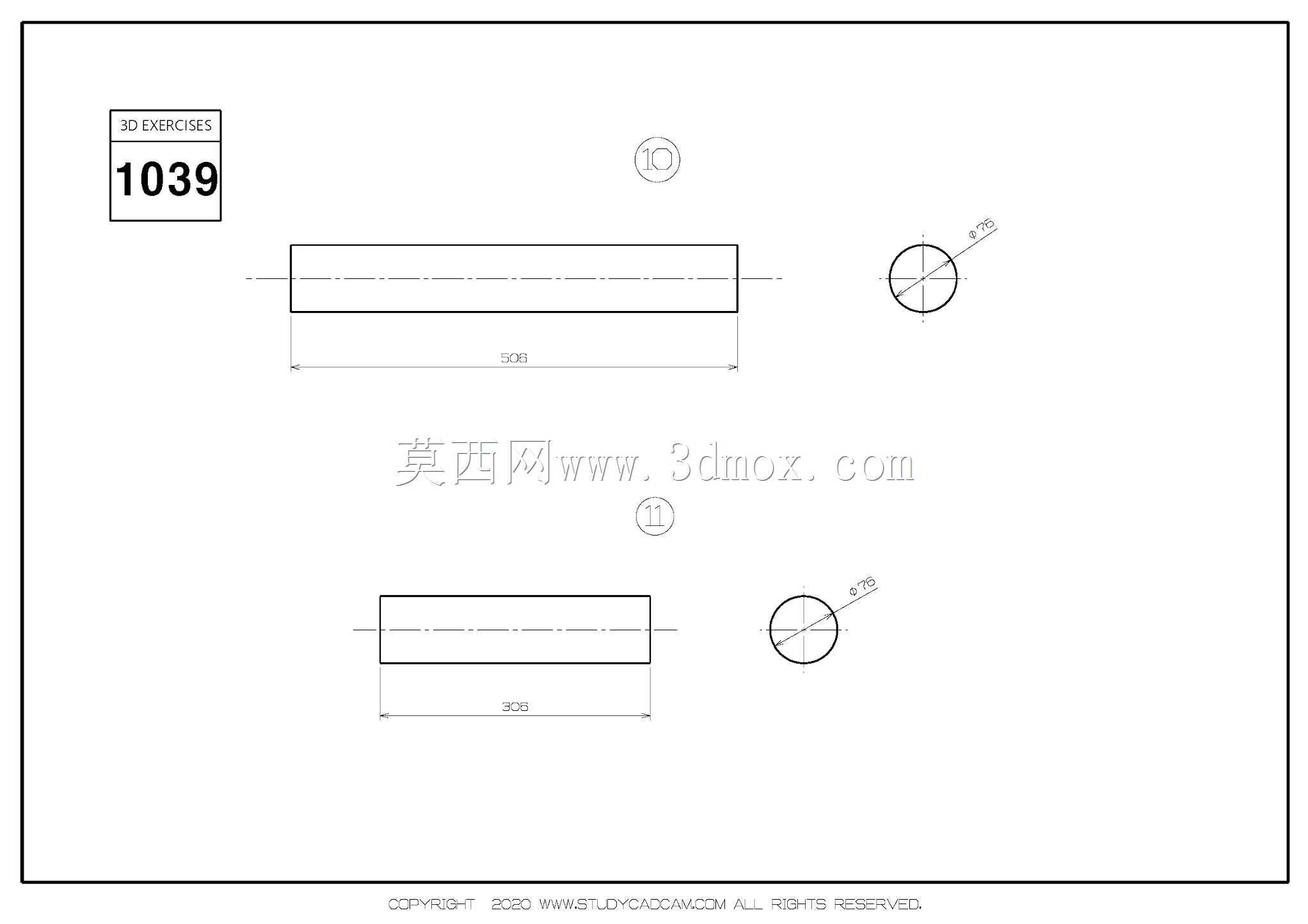

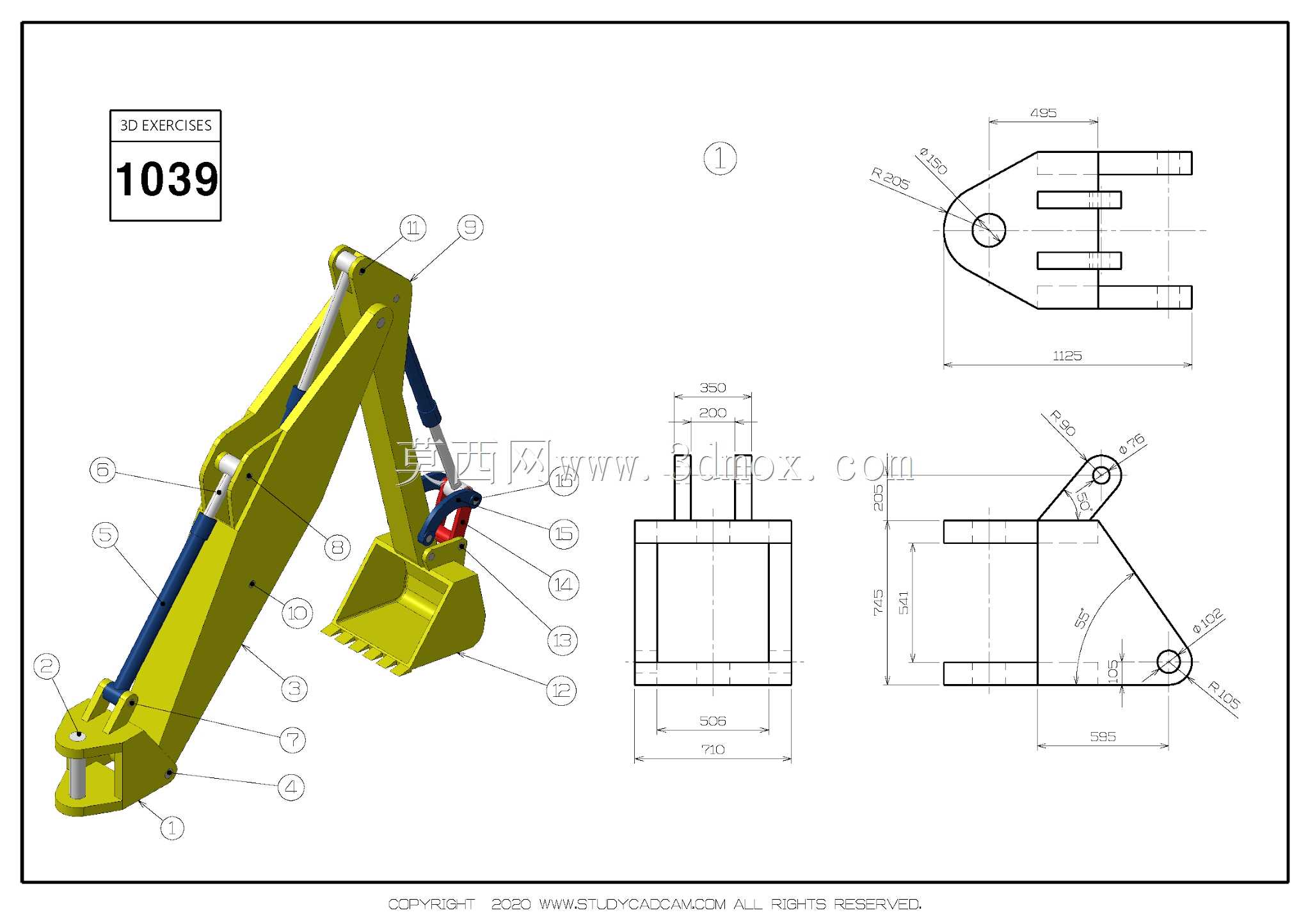

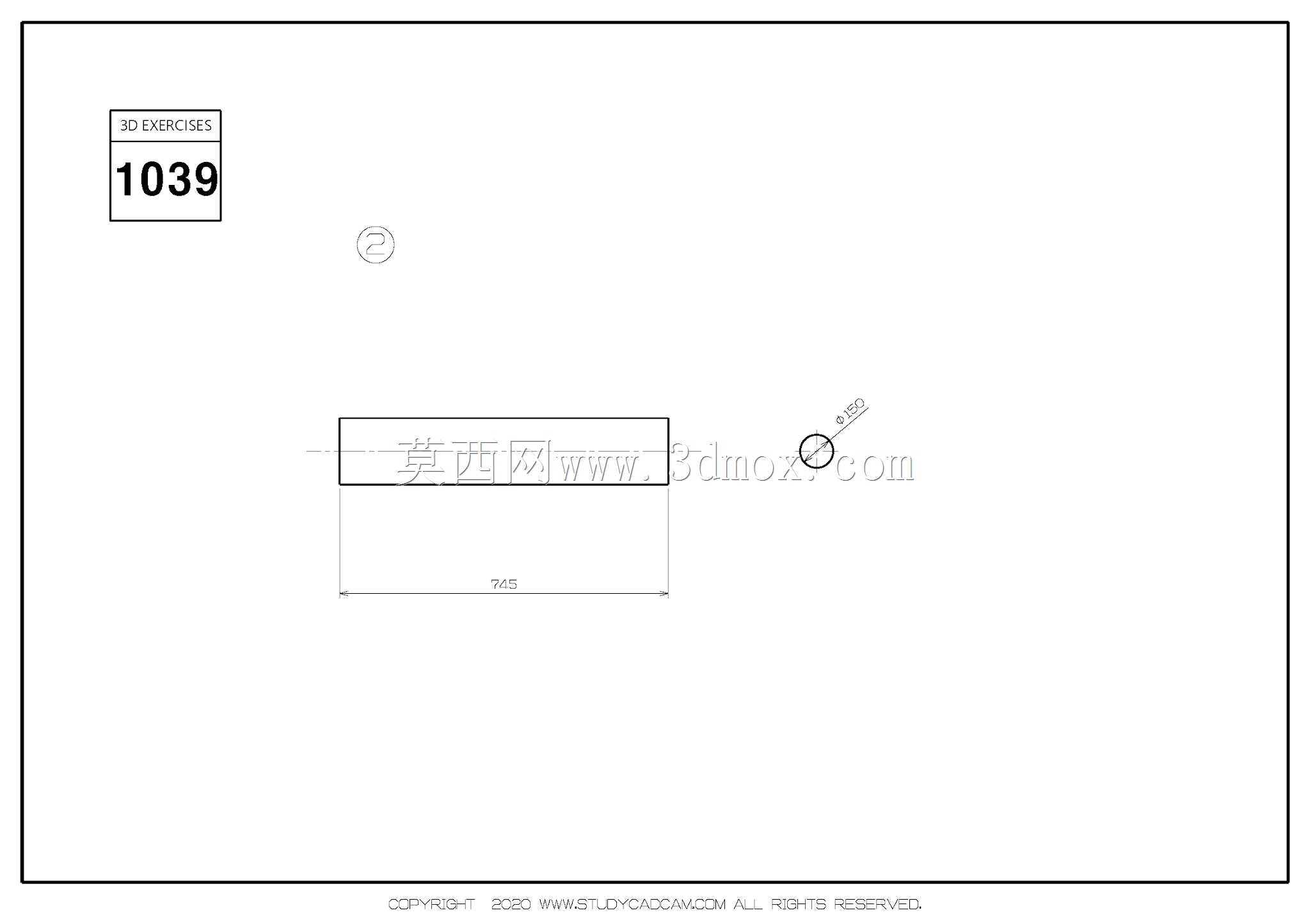

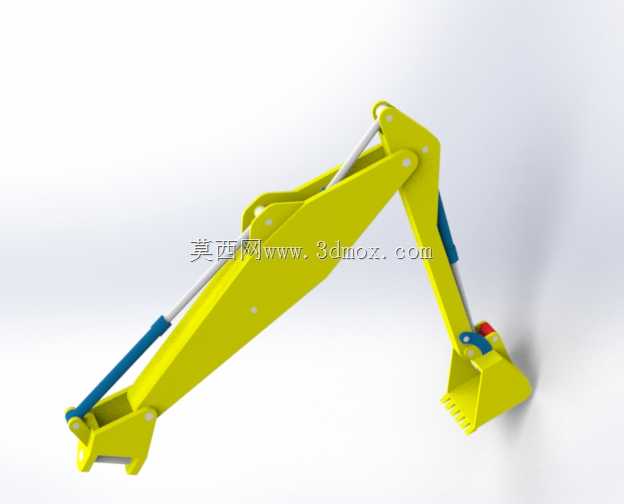

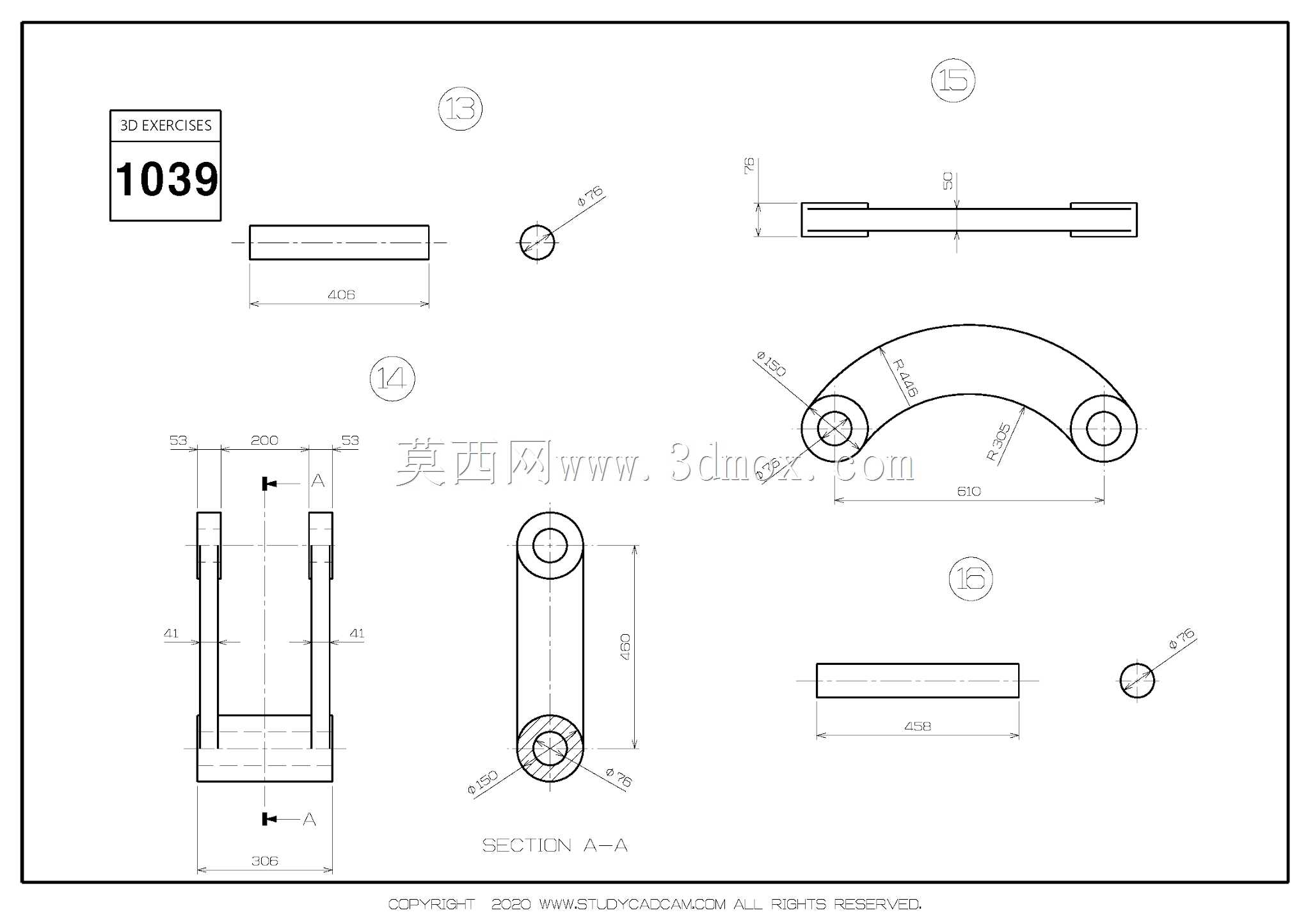

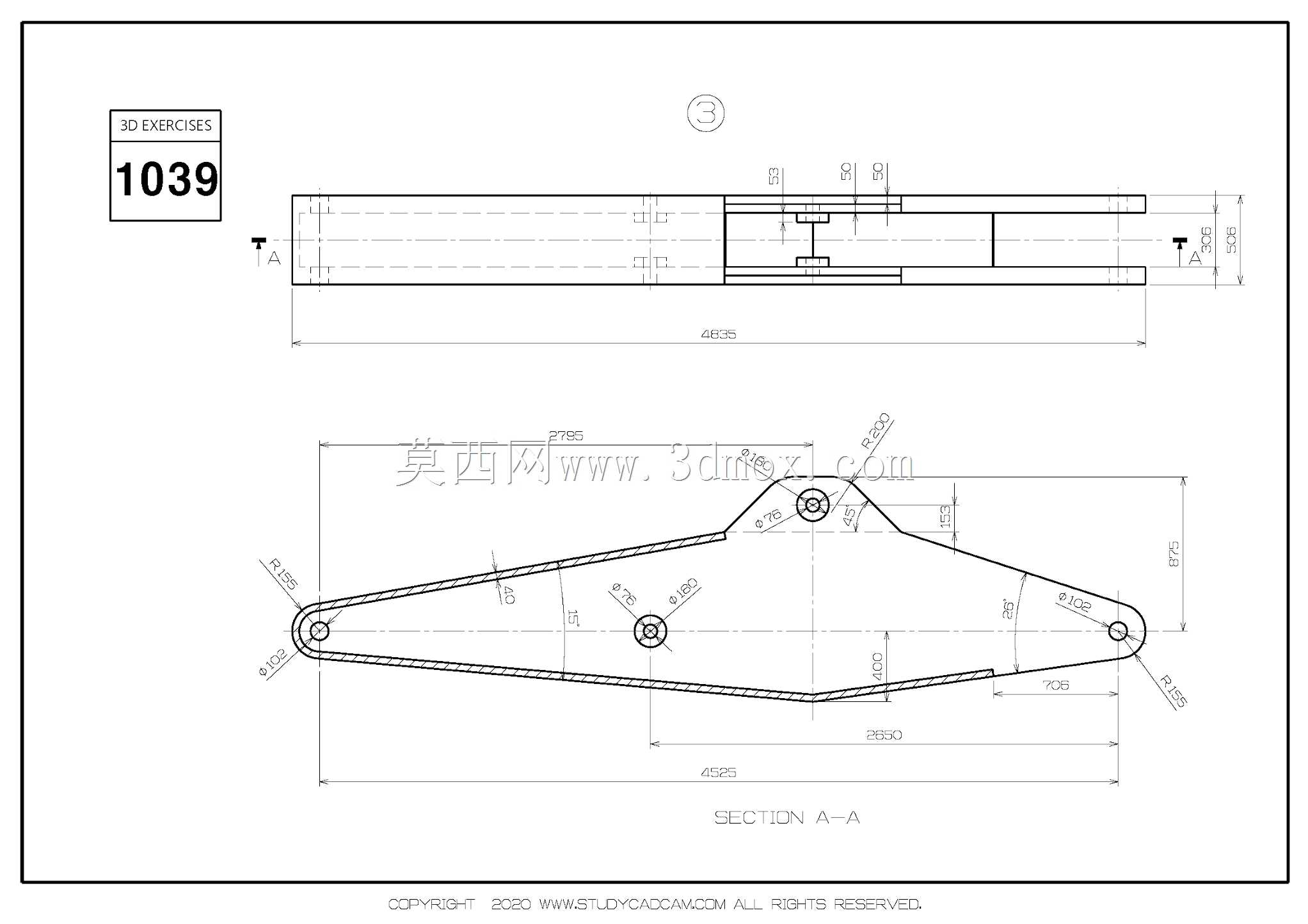

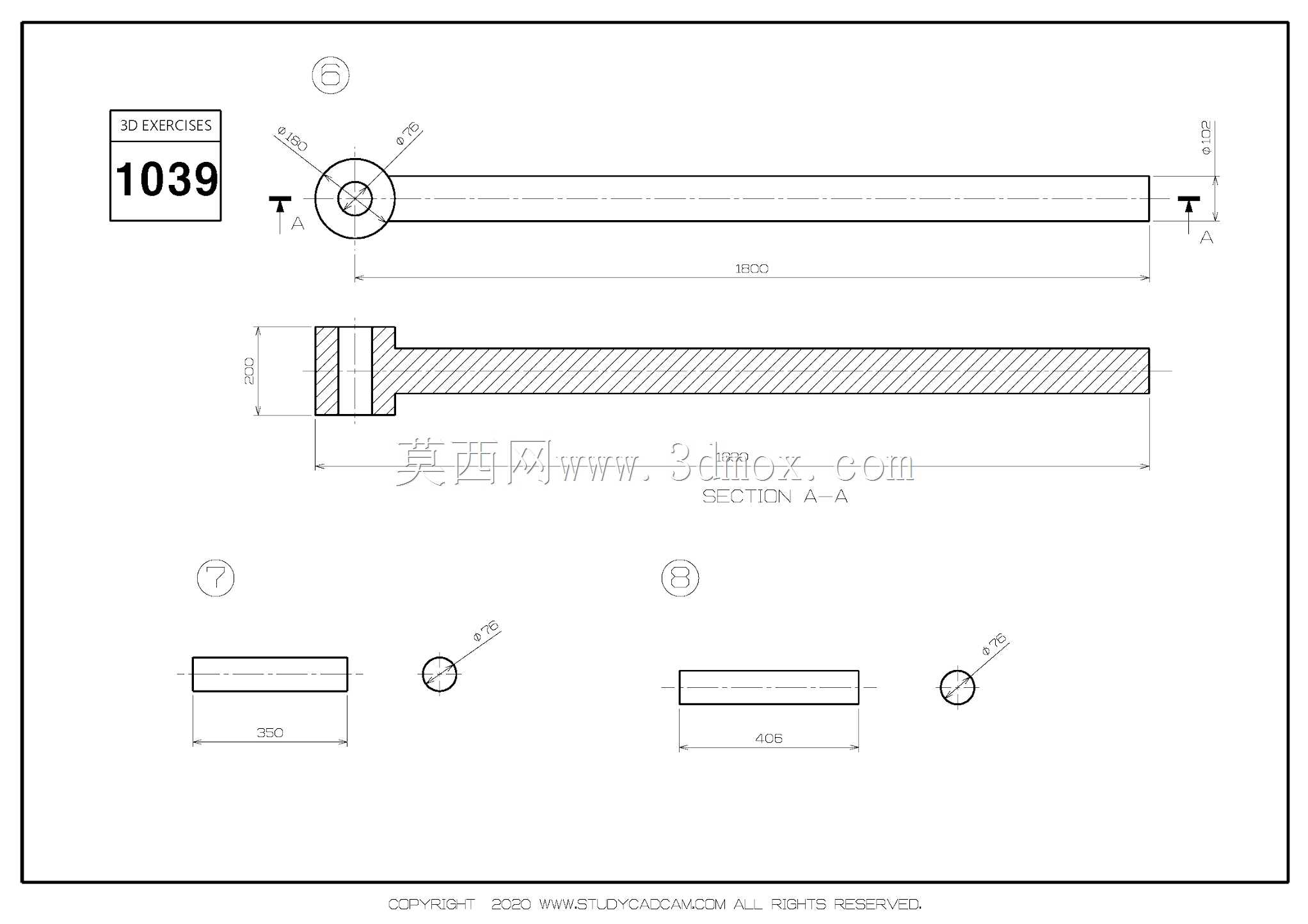

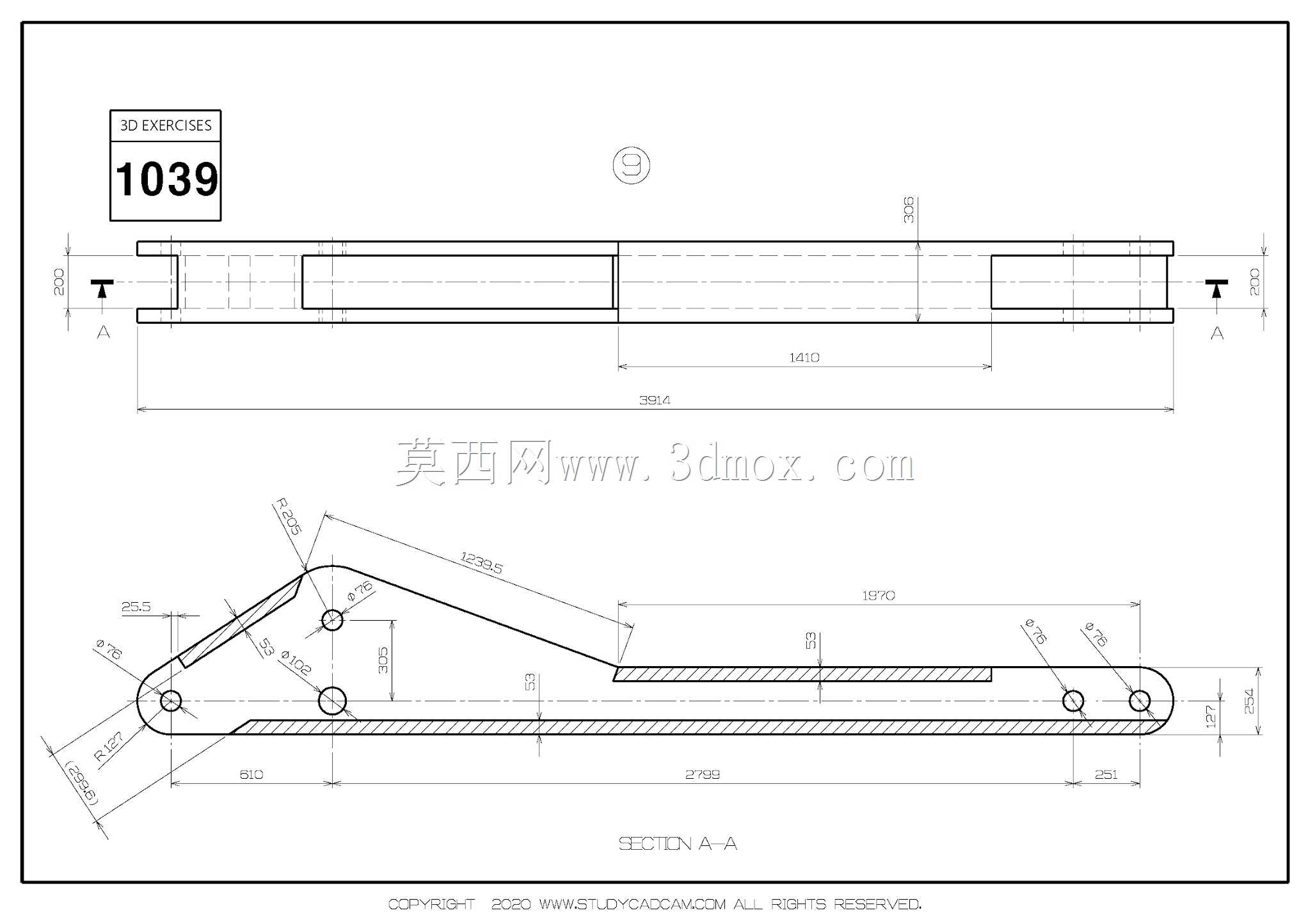

　　这套挖掘臂结构采用分体式铰接设计，整体由17个独立机加工零件组合而成，各部件间通过销轴铰接配合液压油缸实现多自由度动作，覆盖土方作业中常见的举升、收斗、偏转等动作需求，适配中小型履带式挖掘机的前端作业端改装与教学实训场景。从实际工况适配来看，该结构的动臂、斗杆、铲斗三个核心作业段的铰接点位置经过反复校核，在保证最大挖掘深度与卸料高度满足常规市政施工、农田水利开挖作业需求的同时，控制了整体收拢后的外形尺寸，避免作业回转时与机身平台、行走架发生干涉，安装边界预留了与机身回转平台连接的法兰孔位，可直接匹配同吨位机型的前端连接支座，无需额外改制连接结构。设计过程中优先考虑了受力传递路径的合理性，动臂的变截面箱型结构在油缸支撑点、

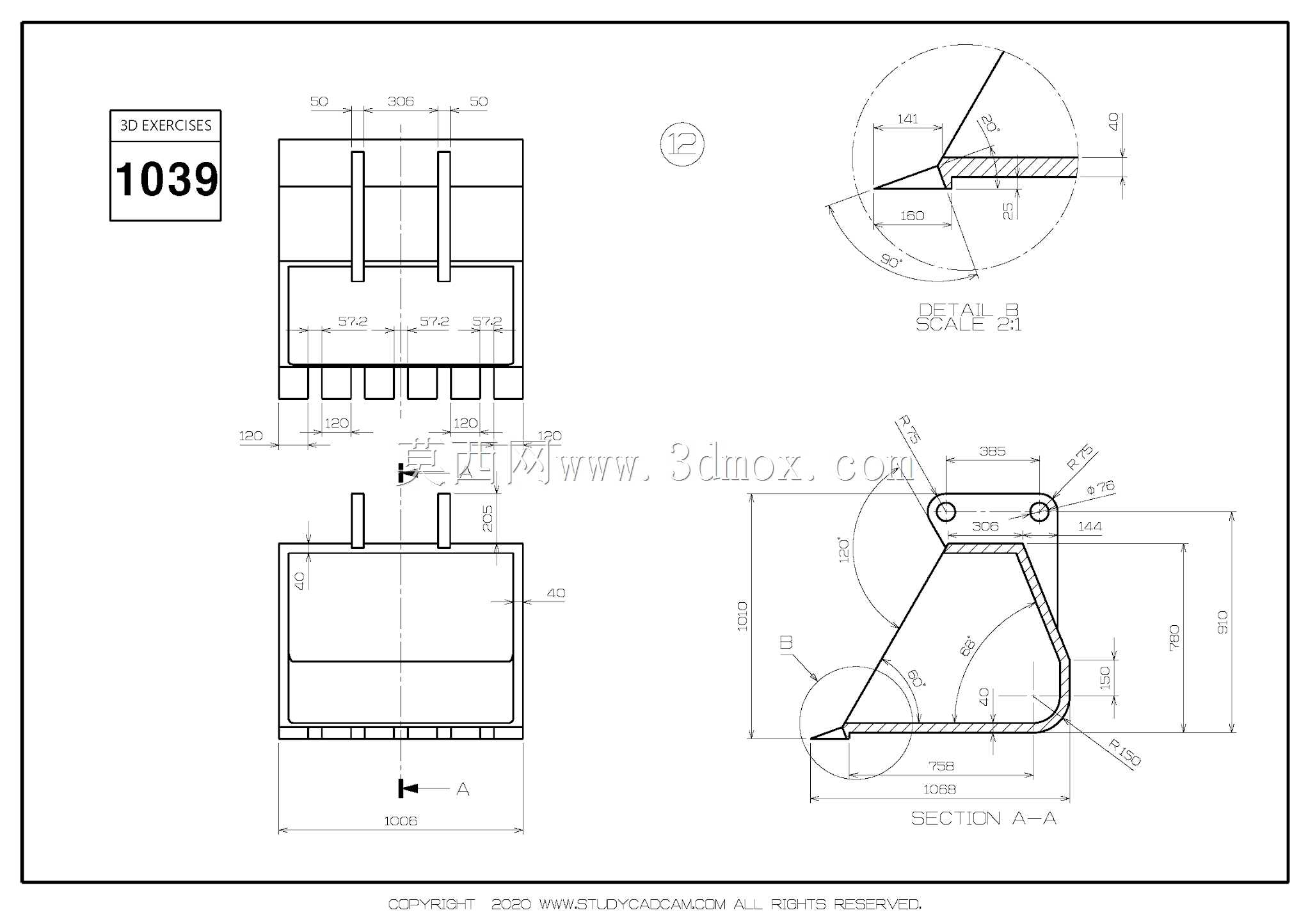

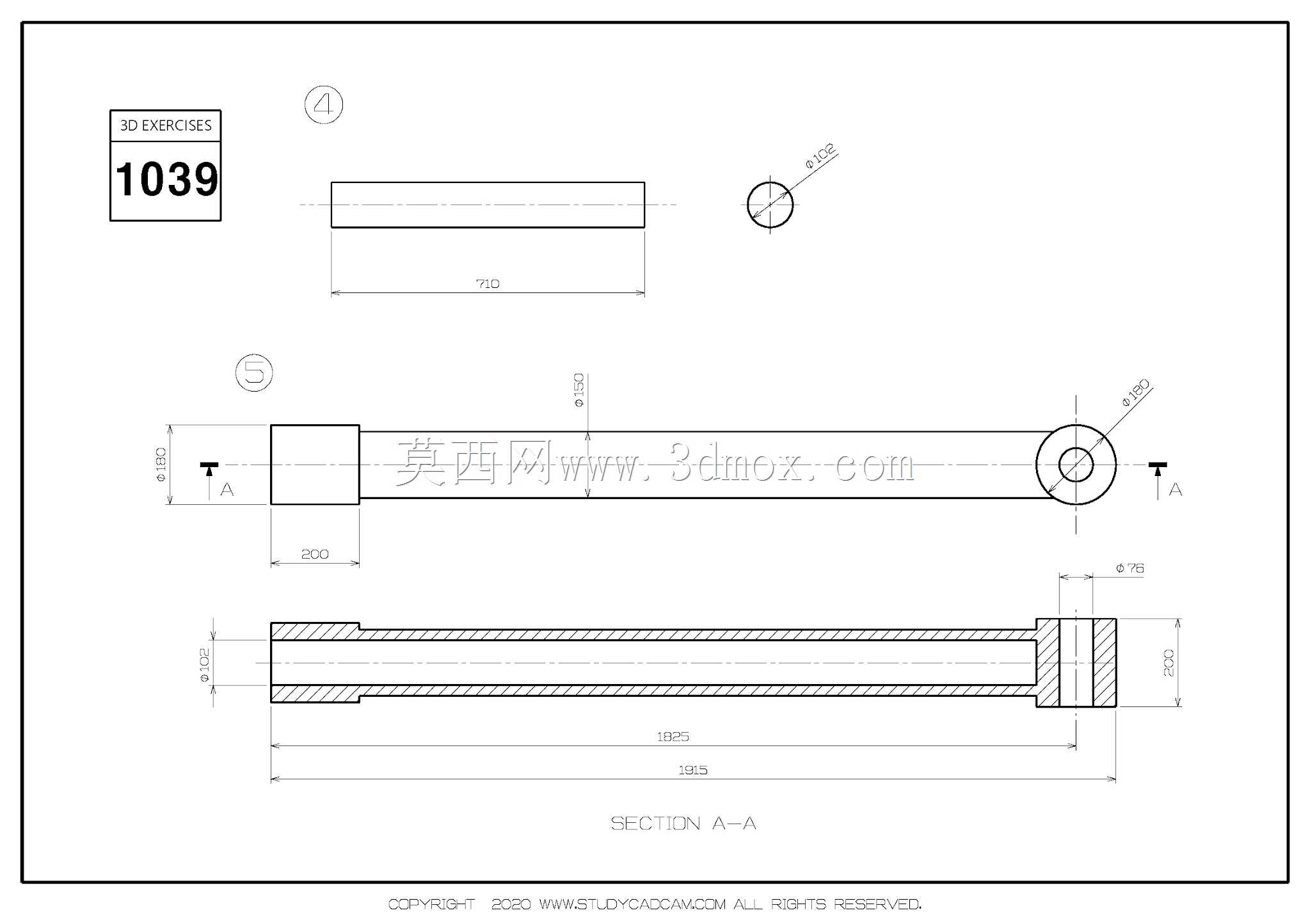

　　铰接耳板位置做了局部加厚处理，能承受挖掘作业时的偏载冲击载荷，斗杆与铲斗的连接部位设置了耐磨衬套安装位，可在长期磨损后快速更换易损件，降低现场维护的拆装难度。液压油缸的安装支座采用对称式耳板设计，油缸行程参数匹配各段臂的摆动角度范围，不会出现行程过限导致的结构硬顶，也不会因行程不足造成作业范围浪费。铲斗的斗齿安装位采用通用型卡槽结构，可根据作业场景更换岩石斗、土方斗等不同类型的属具，斗唇部位的加强筋布置兼顾了铲入阻力与结构强度，在挖掘硬质土层时不会出现斗体变形问题。各铰接部位的润滑通道在零件建模时就做了预留，可直接接入整机的集中润滑系统，减少日常保养的人工注油工作量。整套结构的零件拆分逻辑符合实际加工工艺，

　　每个零件的外形都适配常规铣削、钻削设备的加工范围，没有出现无法落地的异形结构，既可以用于职业院校的工程机械结构教学演示，也能作为小型挖掘设备前端作业臂的设计参考原型，帮助设计人员快速完成同类型结构的参数化改型，缩短产品开发周期。
