挖掘机工作臂液压驱动结构三维设计

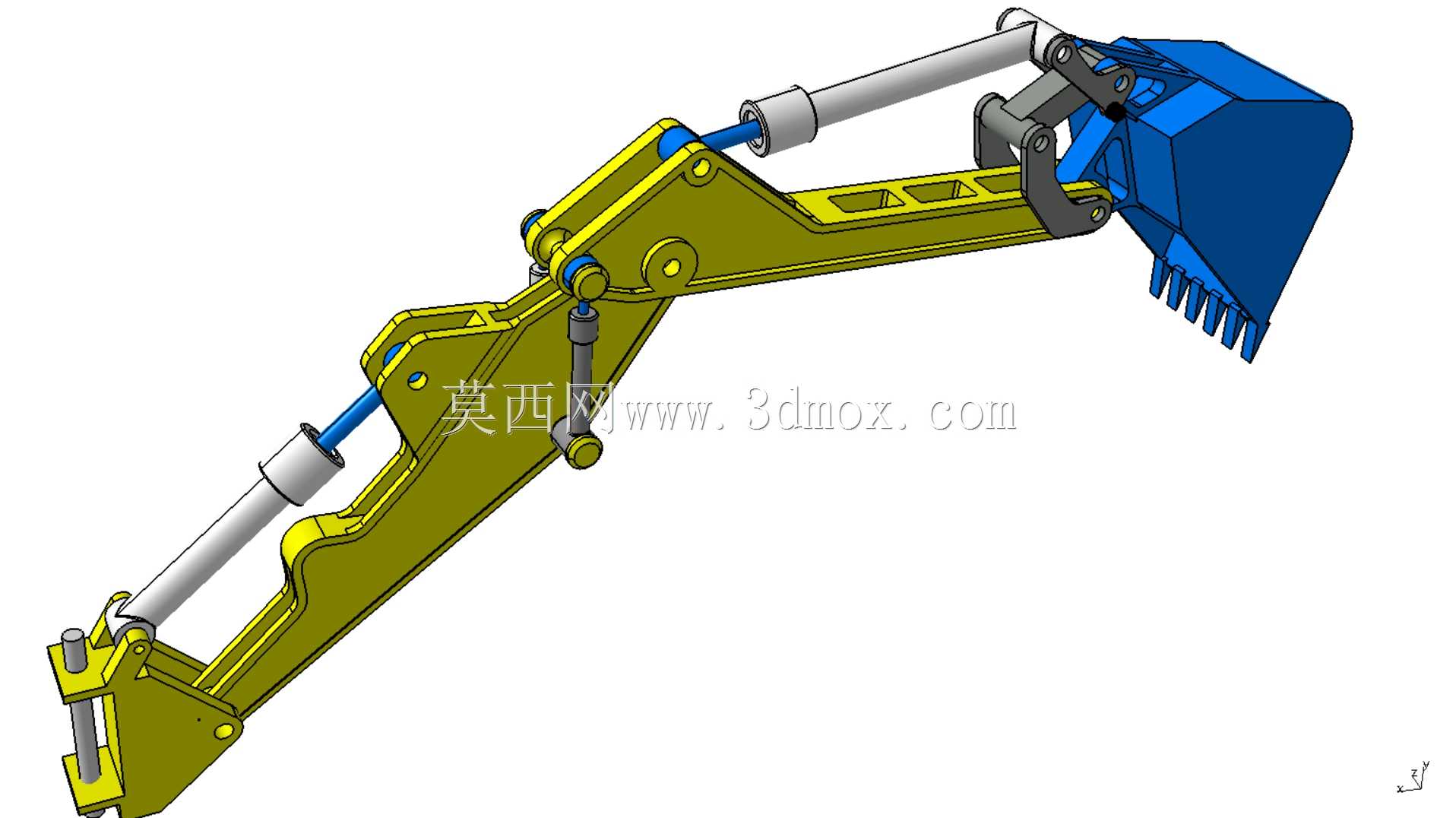

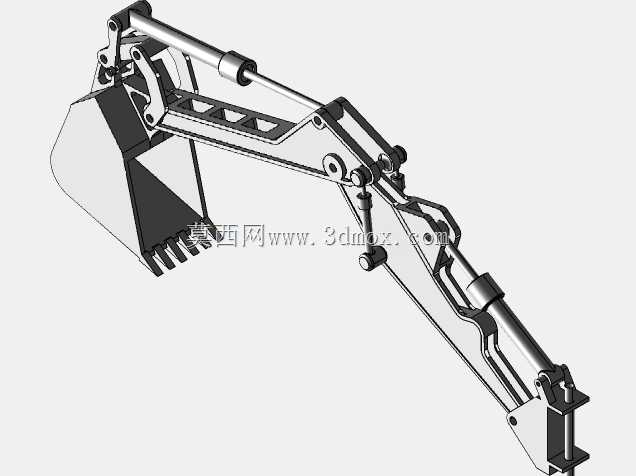

　　这套挖掘机工作臂结构，核心服务于土石方作业场景下的物料挖掘、提升、卸料全流程动作，覆盖矿山开采、基建施工、场地平整、沟渠开挖等多类工程作业需求，作为挖掘机直接接触作业面的核心执行部件，其结构合理性直接决定整机的作业效率、负载能力与动作流畅度。整套结构采用铰接式多段连杆布局，由动臂、斗杆、铲斗三类核心结构件，搭配三组液压执行油缸组成，所有铰接点位均采用销轴连接设计，预留了标准润滑注油通道，适配工程场景下长期高负载作业的维护需求。设计过程中优先考虑作业范围覆盖能力，动臂根部铰接点位与机身转台的安装边界经过反复校核，确保动臂举升极限位置不会与机身驾驶室、转台盖板发生运动干涉，斗杆与动臂的铰接点位匹配油缸行程参数，可实现最大挖掘深度、

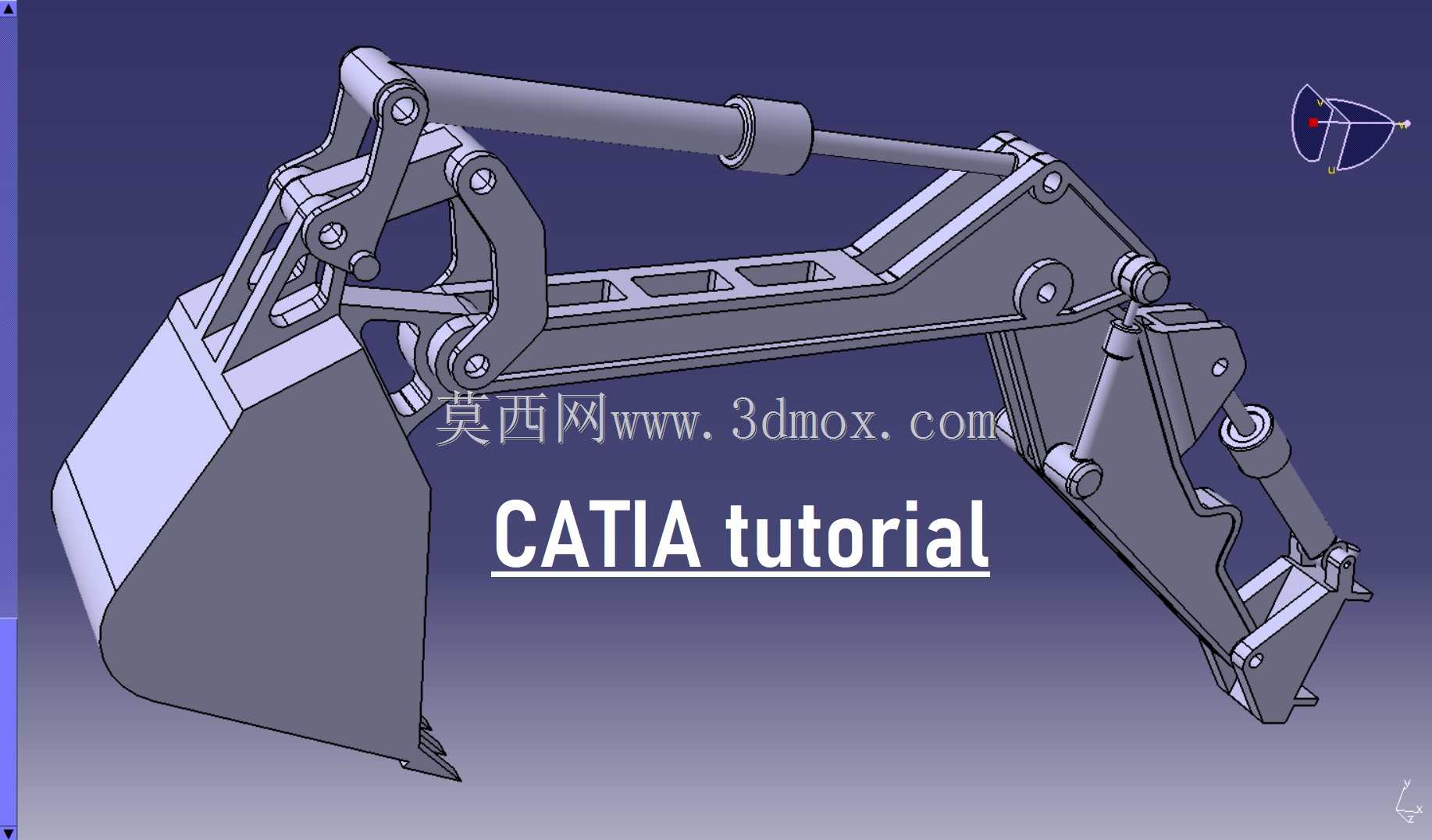

　　最大卸料高度的参数平衡，避免出现作业盲区。铲斗部分采用带斗齿的耐磨结构设计，斗齿与斗唇采用可拆换连接结构，斗背预留了耐磨板安装位，适配砂石、硬土等不同磨蚀性工况的损耗替换需求，铲斗与斗杆的铰接点位同时连接摇杆与连杆机构，配合铲斗油缸实现铲斗的收放翻转动作，整套连杆机构的传动比经过运动仿真验证，确保挖掘过程中铲斗能获得足够的挖掘力，同时在卸料位置能达到足够的翻转角度，避免物料粘附残留。液压油缸的安装铰点位置经过受力优化，在挖掘作业的最大受力工况下，油缸受力方向与结构件受力方向的夹角控制在合理区间，降低油缸的径向负载，延长密封件与活塞杆的使用寿命，所有油缸的进出油口位置均预留了管路排布空间，

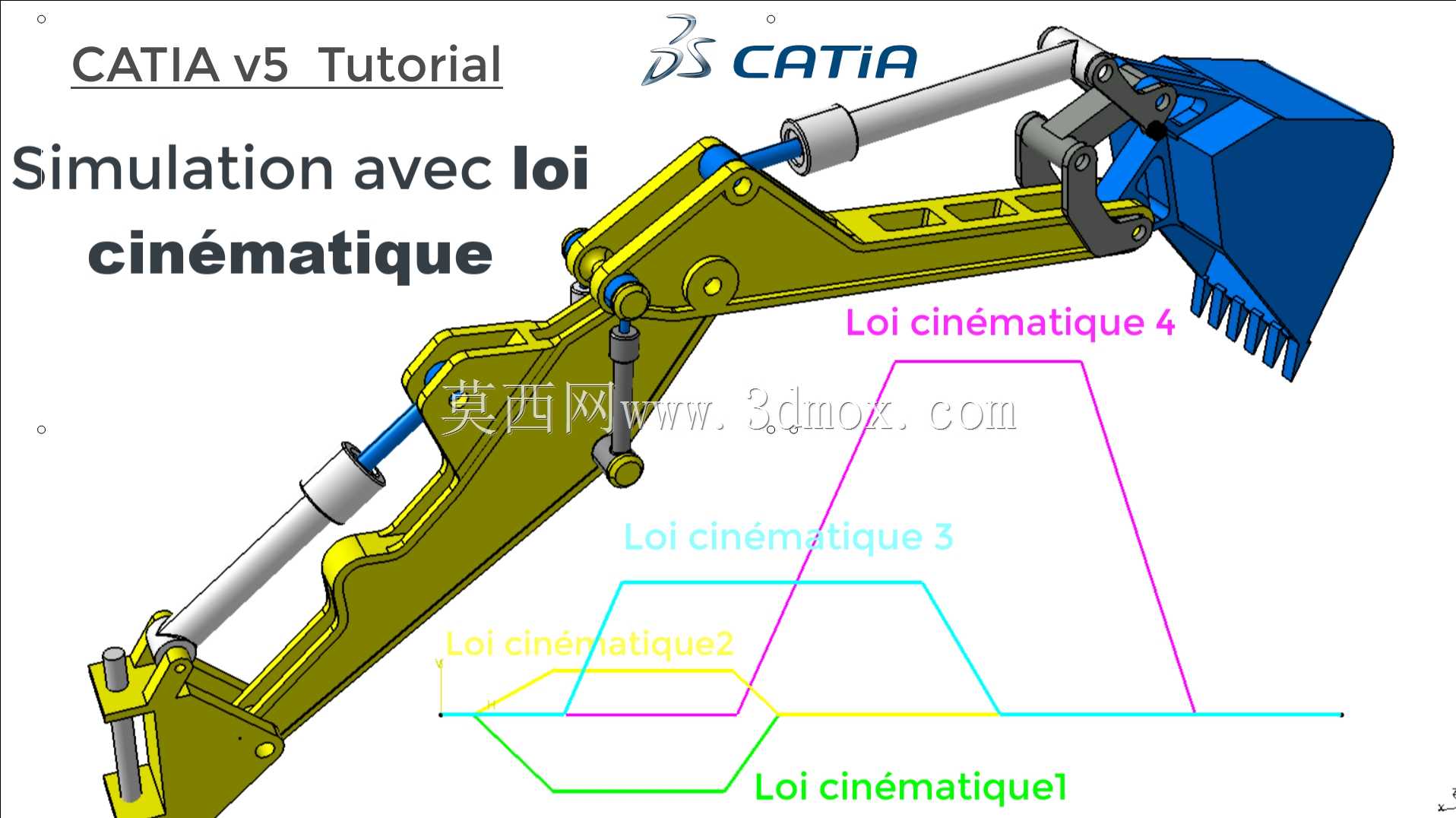

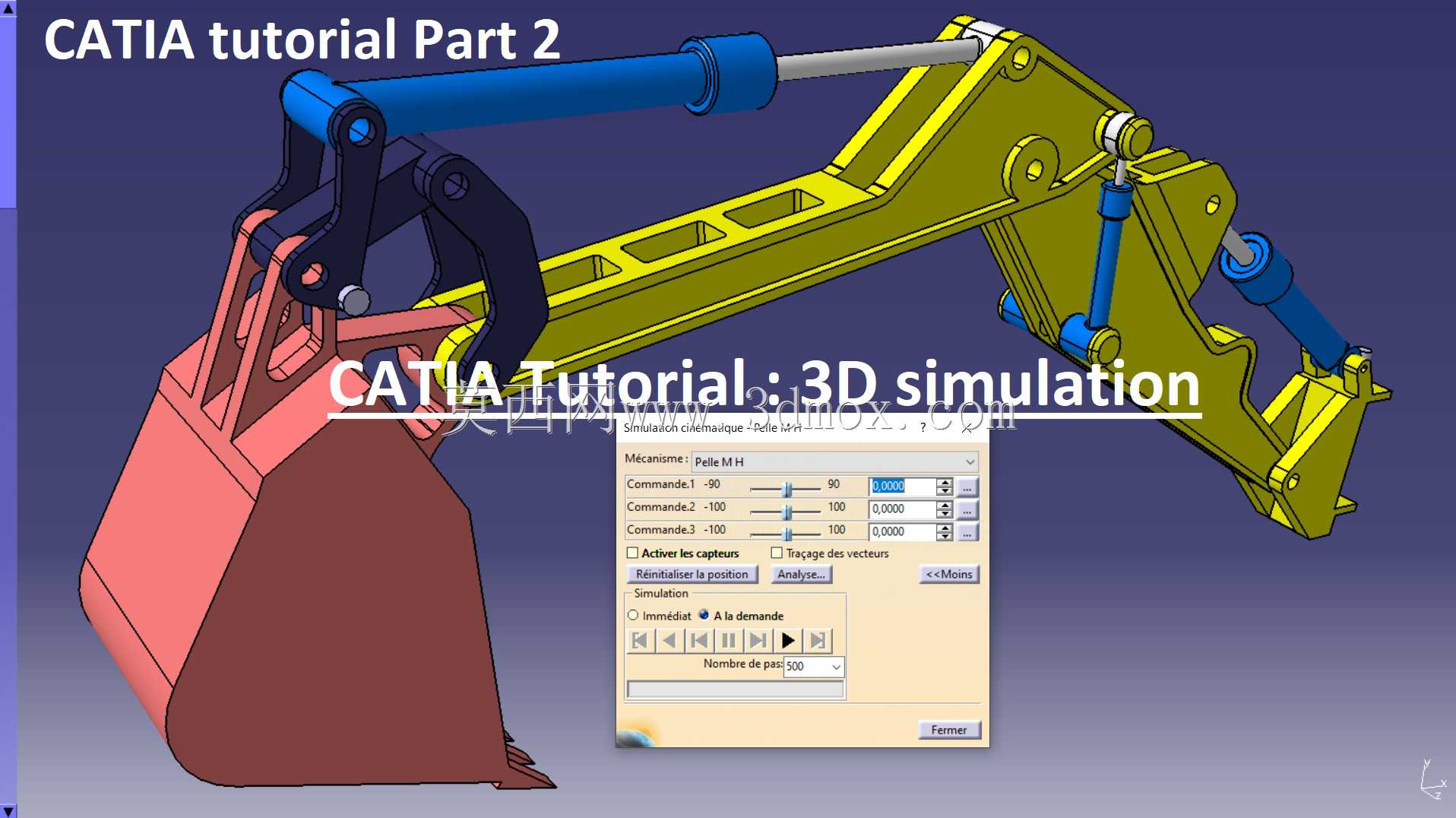

　　避免臂架动作过程中液压管路与结构件发生剐蹭磨损。结构件本身采用箱型焊接结构设计，受力集中的铰接点位处做了加厚加强处理，内部布置了加强筋板分散应力，避免长期交变负载下出现结构开裂问题，臂架表面的减重孔设计在保证结构强度的前提下降低了整体自重，提升了作业动作的响应速度。整套结构的运动逻辑完全匹配实际挖掘机的操作逻辑，各动作的运动范围、速度匹配关系都经过仿真验证，可直接用于工程机械结构教学、作业工况模拟、零部件受力分析等场景，也可作为同类型工作臂改型设计的基础参考框架，帮助设计人员快速调整臂长、铰点位置等参数，适配不同吨位、不同作业需求的挖掘机产品开发。
