拖挂式卧式储油运输罐体结构设计

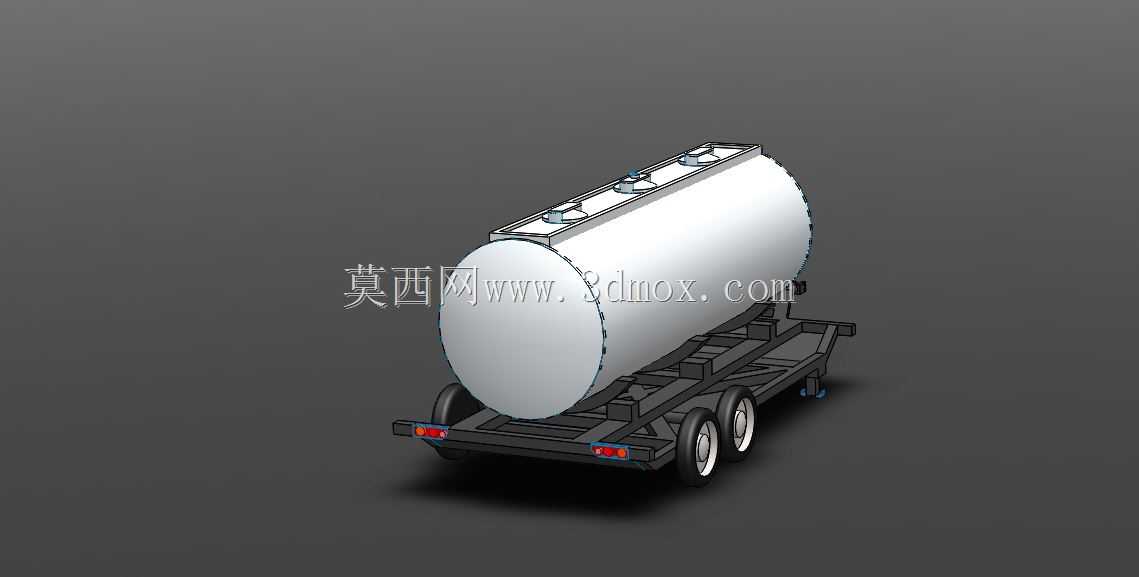

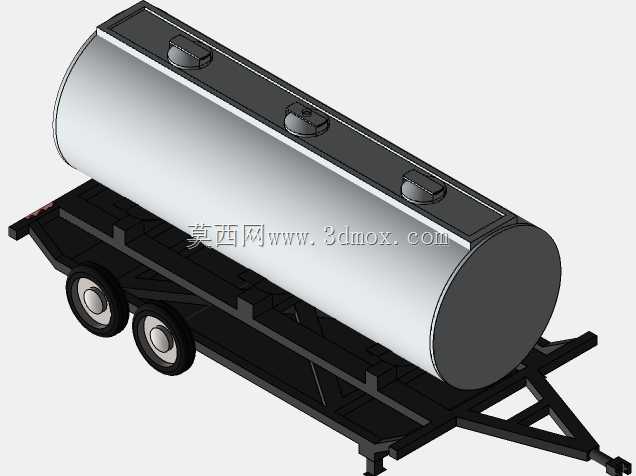

　　该拖挂式储油运输装置主要面向野外作业场地的燃油中转补给场景，适配无固定加油站点的工程施工、野外勘探、林区作业等区域的短距离燃油转运需求，可挂载于常规牵引车辆后方，完成零散作业点的燃油配送任务，解决固定管线无法覆盖区域的设备燃油补给痛点。整体采用卧式圆柱形罐体搭配双轴轮式拖挂底盘的结构布局，罐体两端采用标准椭圆封头焊接成型，相比方形储液结构，圆柱形罐体在同等壁厚下可承受更高的内部液体压力，运输过程中液体晃动对罐体的冲击载荷分布更均匀，能有效降低结构疲劳风险。罐体顶部均匀布置三个带密封结构的人孔组件，既可以作为日常检修罐体内部的通道，也可配合不同管路实现快速注油、排气、液位检测功能，人孔盖采用快拆压紧结构，无需专用工具即可完成启闭操作，

　　适配野外作业的快速维护需求。底盘部分采用框架式焊接结构，纵梁与横梁均采用矩形型钢拼接，罐体通过底部多组抱箍结构与底盘框架固定，抱箍与罐体外壁之间加装橡胶缓冲垫，可吸收运输过程中路面颠簸产生的振动，避免罐体与金属框架直接接触造成的防腐层磨损。行走系统采用双轴四轮布局，搭配常规拖车轮毂与板簧减震结构，转向桥设置于底盘前端，可跟随牵引车辆完成小半径转向，适配非铺装路面的通行需求。底盘尾部设置有标准牵引连接装置与尾灯组件，符合道路拖挂行驶的安全规范，同时在底盘两侧设置有防护栏结构，避免行驶过程中飞溅物直接撞击罐体。设计过程中重点考量了安装边界匹配问题，罐体直径与底盘宽度的差值控制在安全范围内，

　　整车满载状态下的重心高度符合拖挂行驶的稳定性要求，轮距参数匹配常规拖挂行驶的轮迹范围，避免过宽或过窄造成的行驶侧翻风险。罐体底部设置有排污口与出油管路接口，可直接外接加油枪完成燃油加注作业，无需额外搭配中转储油容器，整套结构可直接挂载使用，减少现场改装工作量。
