三孔品字尾电源输入连接插座结构

　　日常做设备电气布线的时候，这类三孔品字尾输入插座是绕不开的基础连接件，从台式机主机、服务器电源、显示器外设，到工业控制柜的辅助供电输入、小型测试仪器的电源接入，几乎所有需要可拆卸交流供电接入的设备端，都会用到这类结构的接插件。很多刚入行的结构工程师在做设备外壳开孔的时候，容易忽略这类接插件的安装边界，要么是开孔尺寸留小了插座卡不进去，要么是尾部出线空间留得不足，导致电源线弯折半径不够，长期使用后线芯断裂引发接触不良。

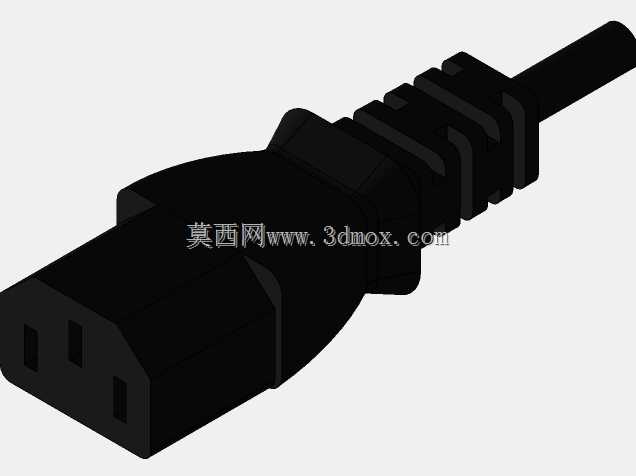

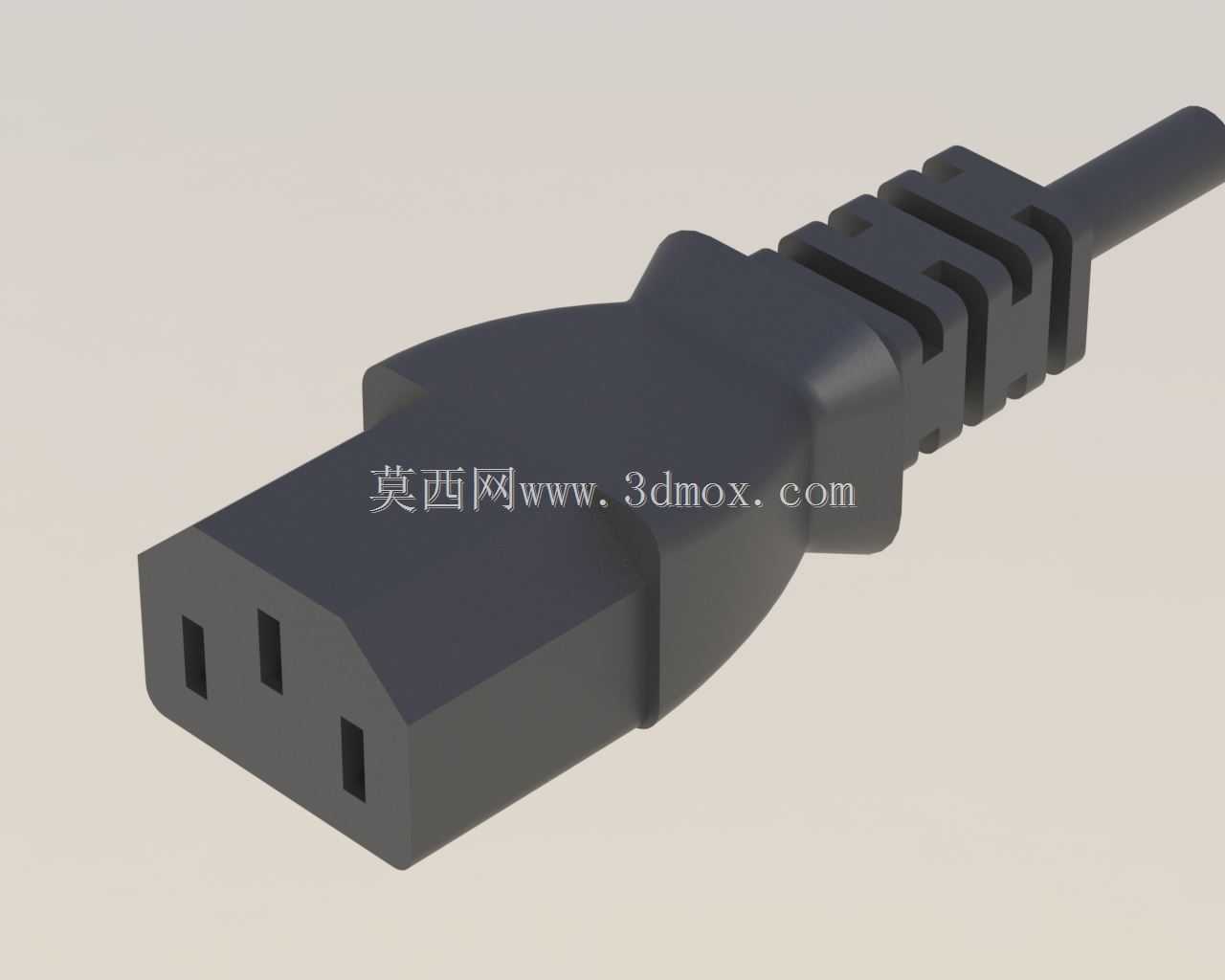

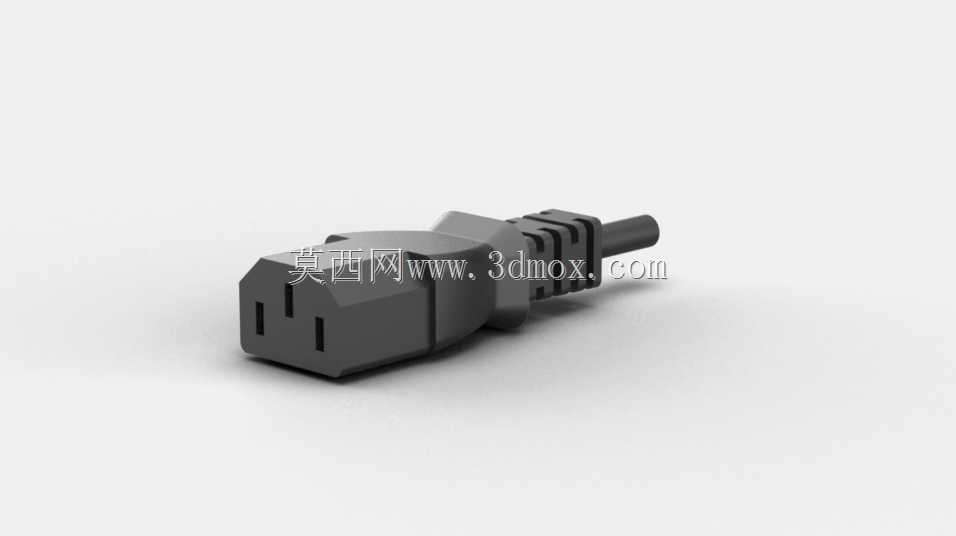

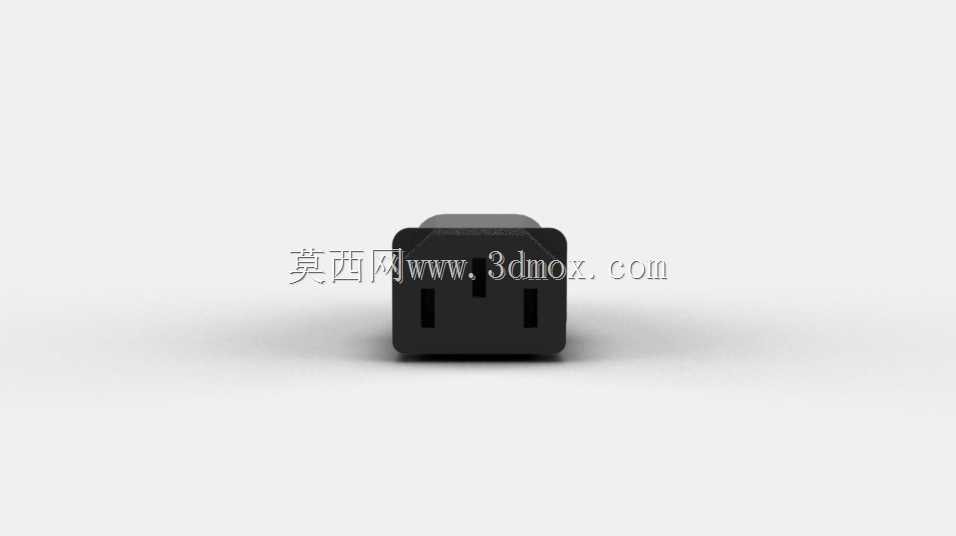

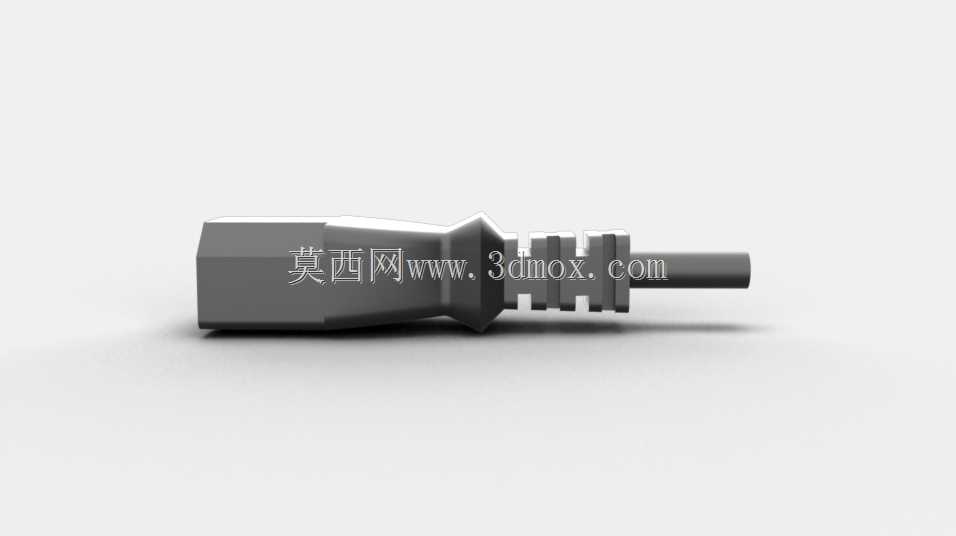

　　从结构设计的角度看，这个插座的插合端采用了标准的品字形插孔布局，上方为接地极，下方两个平行极分别对应火线与零线，这种布局从根源上避免了反插的可能，接地极的长度比另外两个载流极长出2mm左右，插合过程中接地回路先接通，拔开的时候最后断开，能最大程度避免带电插拔过程中出现的外壳带电风险。插座本体的外壳采用阻燃PA材质注塑成型，表面做了细微的磨砂处理，既可以提升插拔时候的握持摩擦力，也能减少日常使用中表面划痕的产生。尾部的出线位置做了多级阶梯式的防弯折结构，也就是常说的应力消除SR结构，每一级阶梯的厚度从根部到线端逐步递减，硬度也随之降低，当电源线受到侧向弯折力的时候，应力会分散在每一段阶梯的衔接位置，不会集中在出线根部这一个点上，避免反复弯折后外皮破损、内部铜丝断裂的问题，按照常规的弯折测试标准，这个结构可以承受超过一万次的180度往复弯折而不出现线芯损伤。

　　做三维建模的时候，首先要确认插合面的公差配合，插孔的铜套内部有对称的弹性卡爪，公头插销插入后卡爪会从两侧抱紧插销，保证接触电阻稳定在毫欧级，建模的时候要给铜套预留0.2mm左右的弹性变形量，不能按照完全刚性的尺寸去做配合，不然实际生产装配的时候会出现插拔力过大或者接触松动的问题。安装边界方面，这类插座的面板安装开孔通常是带定位卡扣的矩形孔，开孔尺寸公差要控制在±0.1mm以内，卡扣的倒钩角度设计在15度左右，既可以保证卡入面板后不会轻易松脱，也能在维修拆卸的时候用一字螺丝刀轻轻撬动就可以取下，不会损坏外壳卡扣。插座尾部的线缆出线方向要和设备内部的走线槽对齐，预留至少3倍线径的直线段再做弯折，避免线缆和内部的其他结构件产生摩擦，长期震动环境下使用的设备，还要在插座尾部的线缆上增加一个线卡，把线缆固定在设备内部的结构柱上，避免外力拉扯线缆的时候直接把力传导到插座的焊接引脚或者接线端子上，导致引脚脱焊、端子松动。

　　实际选型应用的时候，要根据设备的额定功率选择对应载流规格的型号，常规10A规格的这款插座可以承载2500W以内的交流负载，满足绝大多数办公设备、小型工业仪器的供电需求，如果是大功率设备使用，就要选择16A规格的同结构产品，对应的插销厚度、铜套接触面积都会更大，载流能力更强。还要注意使用环境的温度要求，常规PA材质的外壳可以在-20℃到80℃的环境下长期工作，如果是在高温设备附近使用，就要选择耐高温的PPS材质外壳版本，避免长期高温下外壳变形导致插孔错位、接触不良。布线的时候要注意，插座的接地引脚必须和设备的保护接地回路可靠连接，接地电阻不能超过0.1欧姆，不能为了布线方便把接地引脚悬空，不然设备出现绝缘故障的时候，外壳会带危险电压，引发触电风险。

　　很多工程师在做结构评审的时候，容易忽略这类小接插件的细节校验，比如插合面和设备外壳面板的平整度差，如果插座安装后比面板突出超过1mm，插拔的时候就会出现受力不均，长期使用后卡扣松动；如果凹陷超过1mm，公头插头就无法完全插合，会有部分插销外露，带来安全隐患。还有插座周边的空间预留，要保证插头插入后，插头本体周边至少有10mm的操作空间，方便用户插拔的时候手指可以发力，不会被周边的其他结构件挡住。做三维装配校验的时候，要模拟插头完全插入的状态，检查插头和周边的结构、线缆有没有干涉，尤其是设备内部的空间，要保证插座尾部的接线端子或者焊接引脚和内部的其他带电部件之间有足够的电气间隙，220V交流回路的电气间隙不能小于3mm，爬电距离不能小于4mm，避免出现耐压击穿的问题。
