带计量出料装置的散粮运输拖车结构

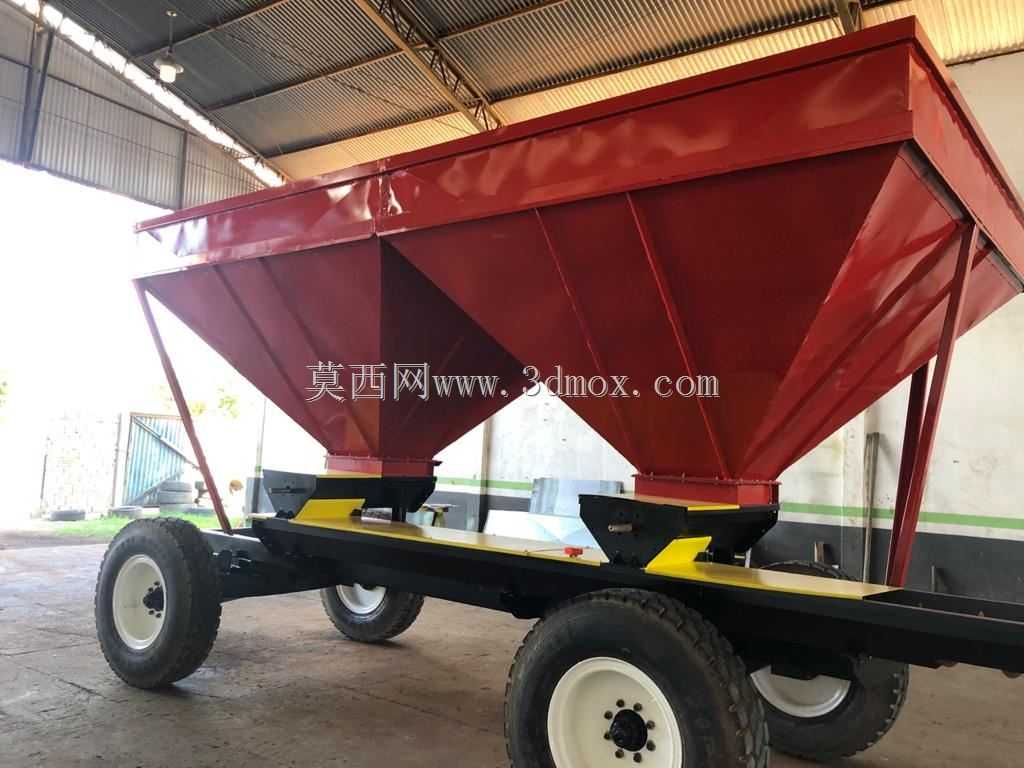

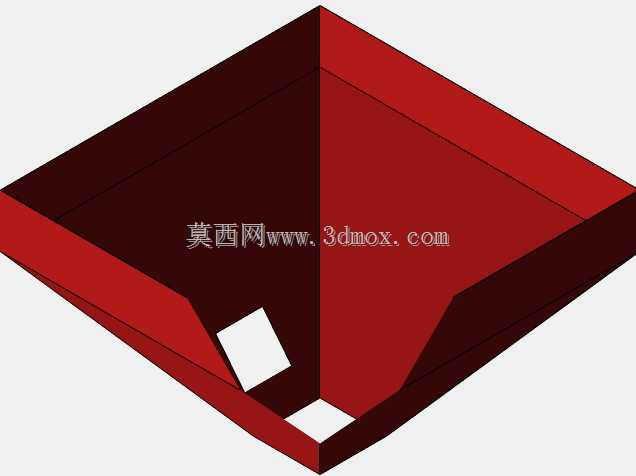

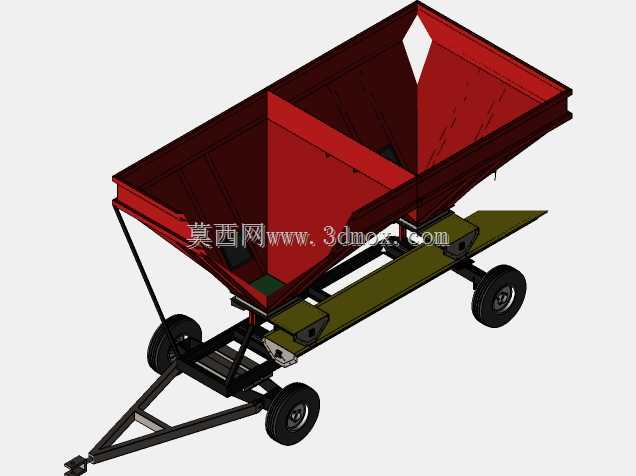

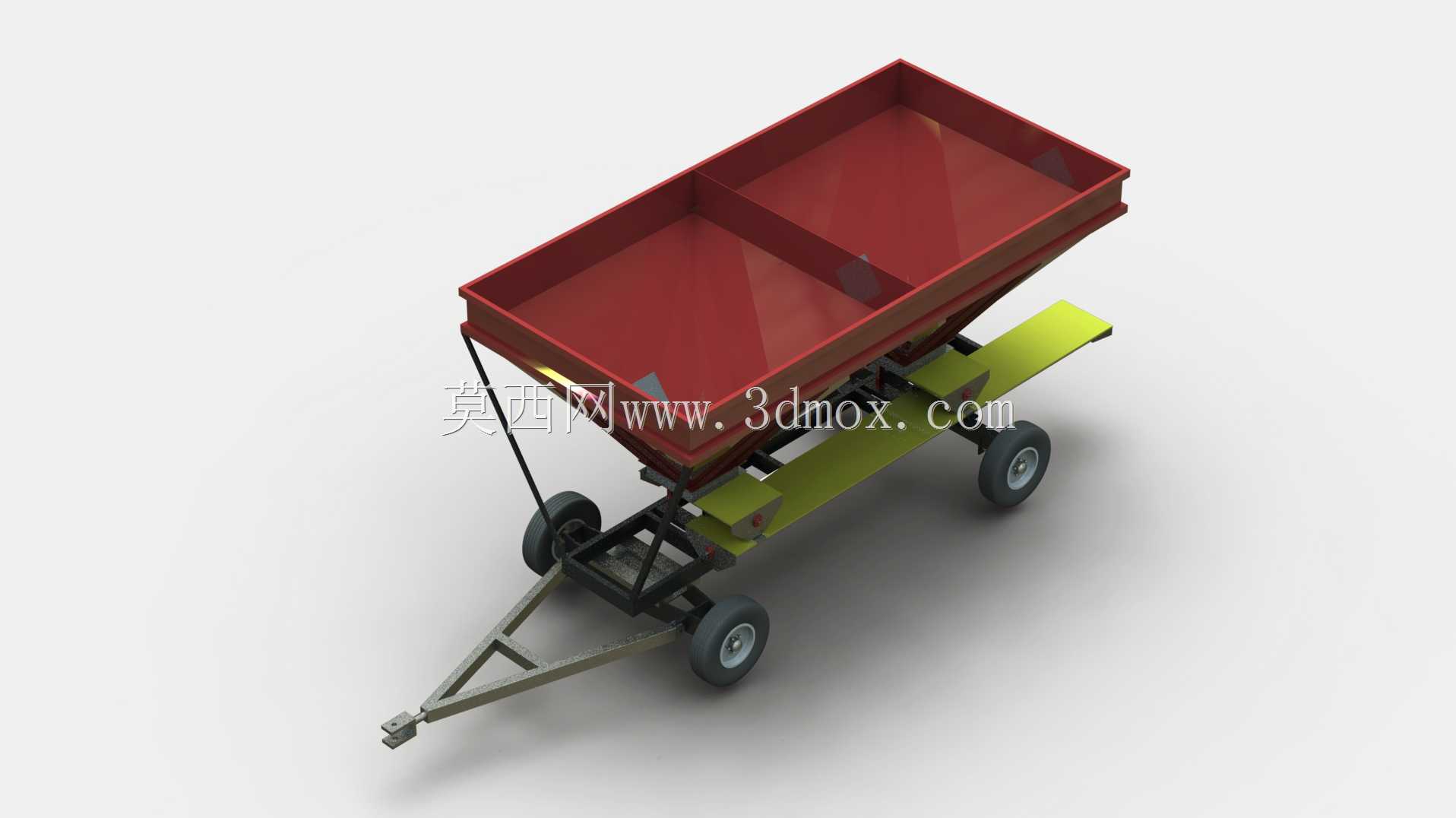

　　这款带计量出料功能的散粮运输拖车，主要面向大田种植区的粮食转运、农牧场饲料配送作业场景，适配收获季地头散粮收集、仓储点到加工车间的短途驳运需求，可直接与农用拖拉机挂接使用，无需额外改装牵引接口。设备上部采用双斗式倒锥形料仓结构，仓壁倾斜角度经过物料安息角校核，针对小麦、玉米、大豆等常见颗粒状粮油作物，可实现无滞留自流出料，避免物料挂壁残留，料仓下部集成定量出料机构，可根据接料容器的容量调整出料速率，控制单次出料量，适配不同规格的接料袋、储料仓进料需求，减少人工计量的工作量。底盘部分采用重载型轮轴配置，双轴四轮布局搭配大直径农用轮胎，可适配田间非硬化路面、乡村土路的通行条件，降低接地比压，避免松软地块陷车，

　　车架主梁采用矩形型钢焊接结构，料仓支撑腿与主梁连接处设置加强筋板，可承受满载15吨作业工况下的交变载荷，避免长期使用出现结构变形。设计过程中优先考虑作业实用性，料仓顶部预留敞口进料空间，可直接对接联合收割机的卸粮筒、粮库出料口的落料位置，无需额外增设接料导板，出料口位置设置在车架侧方，高度适配常见农用接料车、小型储料塔的进料口高度，减少物料输送的中转环节。整车宽度控制在常规农用道路通行限界内，轮距匹配农村机耕道的常见宽度，转场时无需拆卸额外部件，可直接通过乡村道路，牵引架高度适配多数农用拖拉机的后牵引销位置，挂接操作仅需一人即可完成。料仓内壁做光滑过渡处理，焊缝位置打磨平整，避免颗粒物料在边角位置卡滞，

　　出料机构的调节手柄设置在车架侧方操作位，操作人员站在地面即可完成出料量调节、出料口启闭操作，无需攀爬料仓，降低作业过程中的安全风险。底盘的轮轴位置做载荷平衡设计，满载状态下前后轴载荷分配均匀，避免牵引过程中出现翘头、制动跑偏的问题，轮胎选用深花纹农用轮胎，在泥泞、秸秆覆盖的路面也可提供足够附着力，满足不同农作场景的通行需求。
