PCB板载式DHT11温湿度传感元件结构

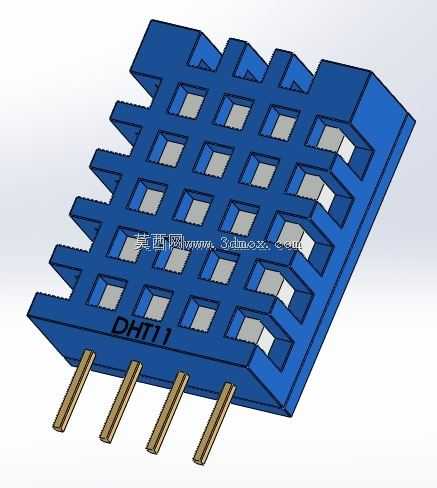

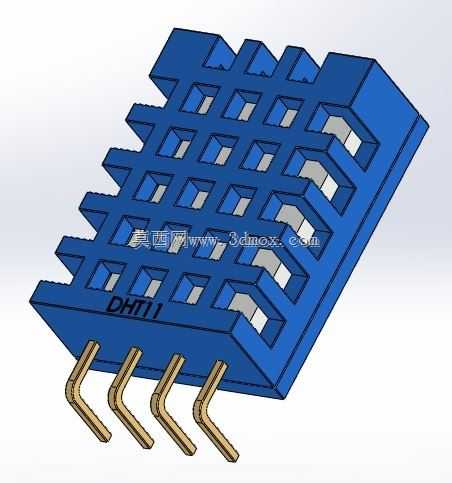

　　在消费电子、小型环境监测终端、智能家居控制板的硬件开发环节，板载温湿度采集元件的选型与结构适配，直接影响整机装配效率与长期采集稳定性，这款适配PCB安装的DHT11传感结构，正是针对直插焊接场景做的全尺寸三维还原。从实际工程应用来看，这类温湿度传感元件多用于小型温湿度计、恒温恒湿小家电控制板、工业现场分布式温湿度采集节点、暖通空调末端控制模块中，负责实时采集所处环境的相对湿度与温度参数，为后端控制逻辑提供基础环境数据支撑。不同于外置引线式的传感模块，这款结构完全按照直插式PCB焊接的要求做了引脚设计，四个弯角插针的间距、伸出长度、弯折角度都严格匹配通用2.54mm间距排针焊盘标准，设计阶段就考虑了波峰焊、

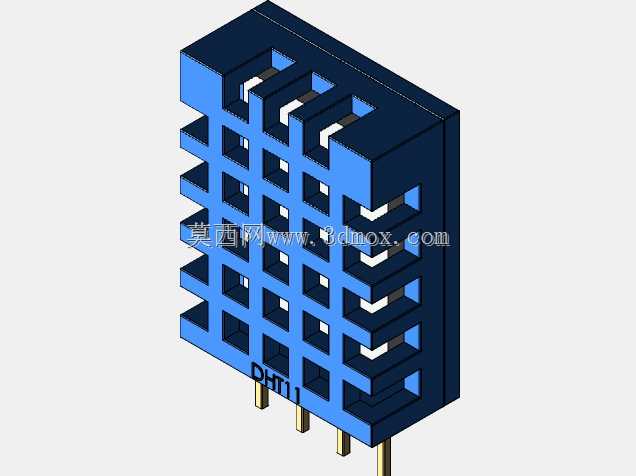

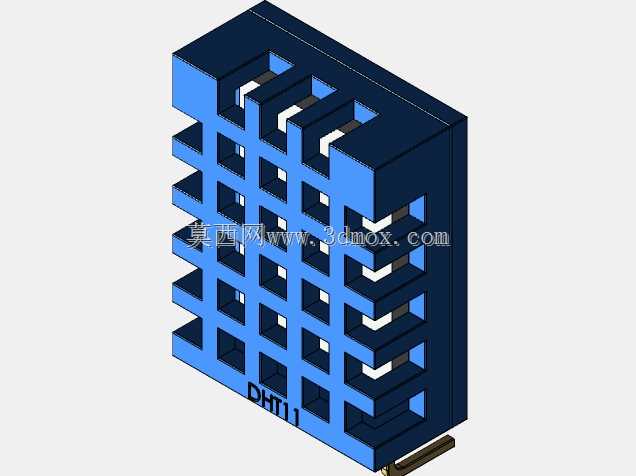

　　手工焊两种常见焊接工艺的操作空间，插针根部预留了足够的焊锡爬升区域，避免焊接时焊锡溢流到传感本体外壳造成的感应孔堵塞问题。外壳部分采用格栅式镂空结构，这部分设计的核心考量是保证内部湿敏、热敏元件能够和外界空气充分接触，同时为内部芯片提供足够的物理防护，格栅的壁厚、开孔大小都经过实际验证，既不会因为开孔过大导致外界粉尘直接侵入损坏内部敏感器件，也不会因为开孔过小造成空气流通不畅，带来温湿度采集的响应滞后问题。建模过程中，外壳的安装定位基准面完全贴合PCB板面的安装要求，本体底部到PCB板面的预留间隙控制在合理范围，既避免焊接后本体紧贴板面造成的底部空气不流通，也不会因为间隙过大导致插针焊接后元件固定强度不足。

　　外壳上的标识区域做了凹陷处理，对应实物的丝印标识位置，方便生产装配过程中的元件方向识别，避免插反造成的电路故障。从安装边界来看，这款元件的整体占用板面尺寸较小，周边不需要预留过高的安全距离，仅需在格栅进气方向避开高大的周边元件，防止遮挡进气通道影响采集精度，整体高度也适配多数消费电子、工业控制板的外壳内部空间要求，不会出现元件过高顶到外壳的装配问题。结构建模时还原了外壳的卡扣装配结构，也就是上下外壳的配合卡位，这部分细节对于需要做元件拆解、二次结构适配的设计人员来说有实际参考价值，能够准确评估外壳的装配公差与内部空间余量，方便在做定制化改装、灌封防护处理时掌握准确的结构尺寸。
