3D打印设备配套圆柱电感式接近传感器

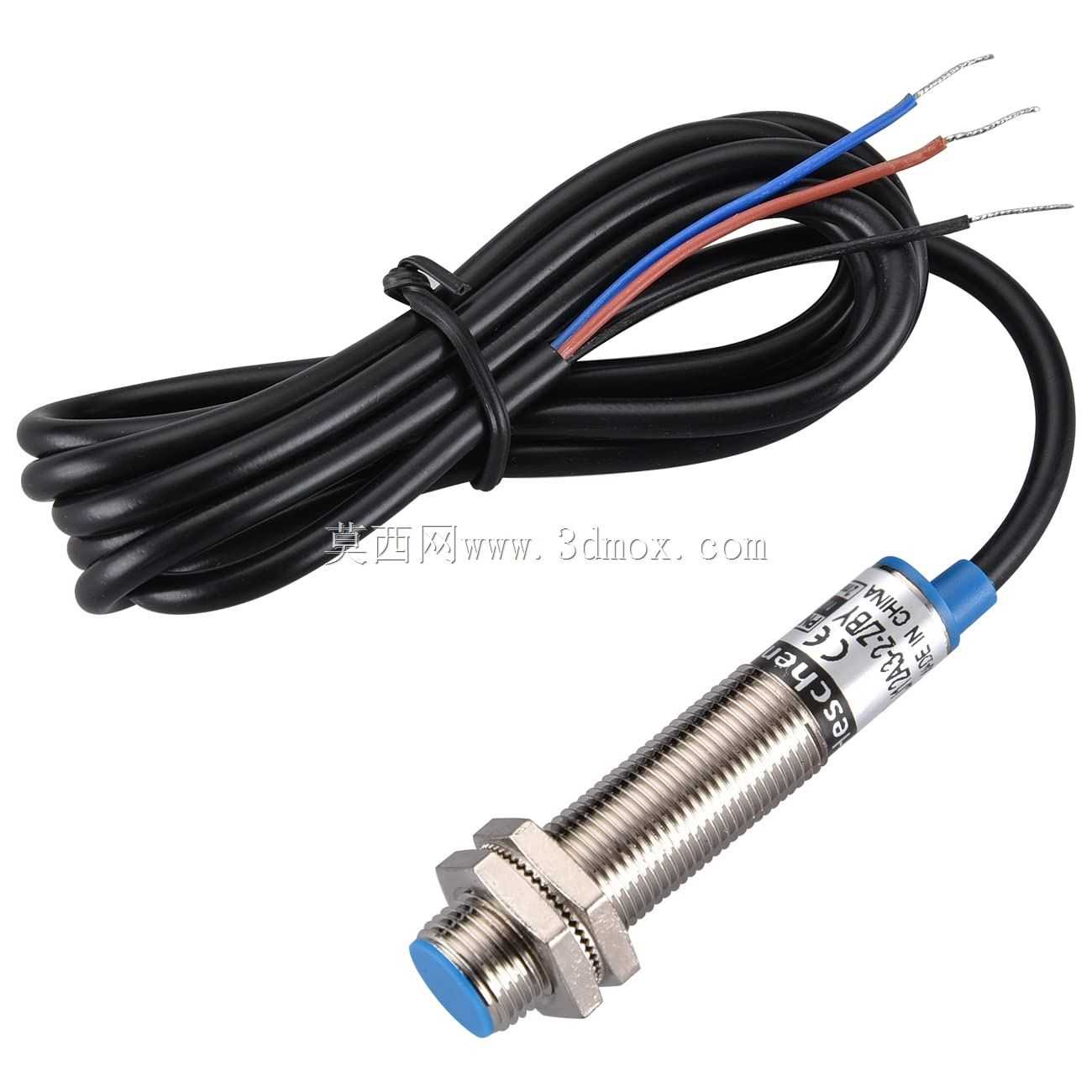

　　这款M12圆柱型电感式接近传感器，是面向桌面级3D打印机限位检测、工位位置反馈场景搭建的简化结构数模，整体还原了工业现场常用非接触式检测元件的完整形态，包含金属螺纹感应主体、锁紧安装螺母、出线护套以及整根三芯引出线缆，可直接用于设备整机布局校验、安装空间校核与检测工位的方案演示。

　　从实际设备用途来看，这类传感器在3D打印设备中常布置在热床行程两端、Z轴升降原点位置，不需要和运动部件发生机械触碰，当金属打印平台、运动滑块靠近感应端面时，元件就能输出电平信号，给主控提供到位判定依据，相比机械微动开关，没有触点反复撞击磨损的问题，长期运行的触发一致性更稳定，也能避免打印过程中撞机、超程的风险。除了桌面打印设备，同款外形的检测元件也广泛用在自动化流水线工件计数、气缸伸出位确认、机床工装到位检测场景，螺纹圆柱的通用结构可以跨设备复用。

　　结构设计上，感应主体采用标准M12外螺纹圆柱形态，前端感应面为蓝色非金属封盖，内部封装感应线圈与处理电路，外壳为金属镀镍材质，尾部通过蓝色塑料护套和黑色线缆衔接，避免线缆反复弯折出现根部断线。配套的两个六角锁紧螺母可以从安装面板两侧夹持固定，调整传感器伸出长度时只需要旋动螺母就能改变感应端面和被测金属件的间距，适配不同厚度的安装板。引出的三根芯线分别为棕、蓝、黑三色，对应直流供电正、电源负与信号输出，线端剥出裸露线芯，还原了实际接线时的剥线状态，整根线缆用扎带束成盘绕形态，完整呈现了元件出厂时的线缆收纳形态。

　　安装边界方面，圆柱主体外径12mm，安装开孔只需在面板上加工直径12.5mm左右的通孔，穿入传感器后用两侧螺母锁附，感应端推荐和被测金属件保留1-4mm的检测间隙，安装时要避开周边强电磁干扰源，线缆走线时和动力线保持间距，避免信号误触发。建模过程中把螺纹牙型、螺母六角棱边、线缆的自然弯曲弧度都做了还原，既可以用来核对设备内部走线的弯折半径，也能直接在整机装配里模拟传感器和运动部件的安全距离，防止行程运动过程中刮蹭线缆或者撞坏感应头。
