3.3x9mm贴片式SPDT三引脚滑动开关

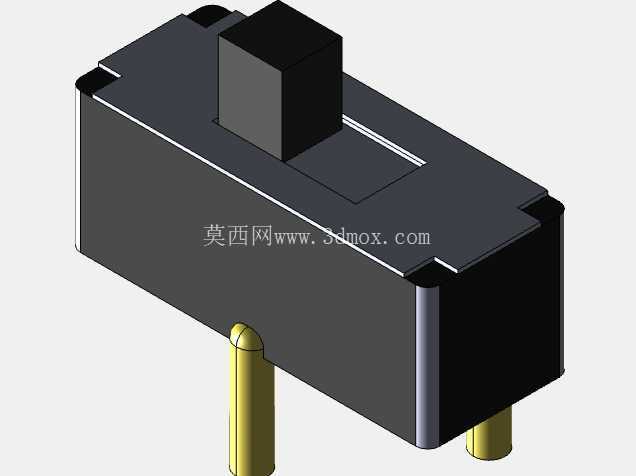

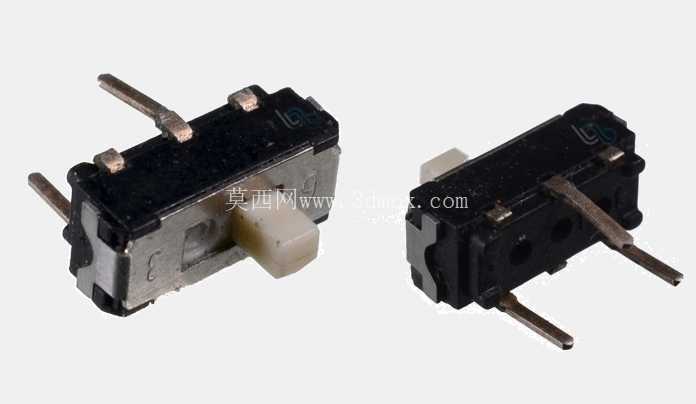

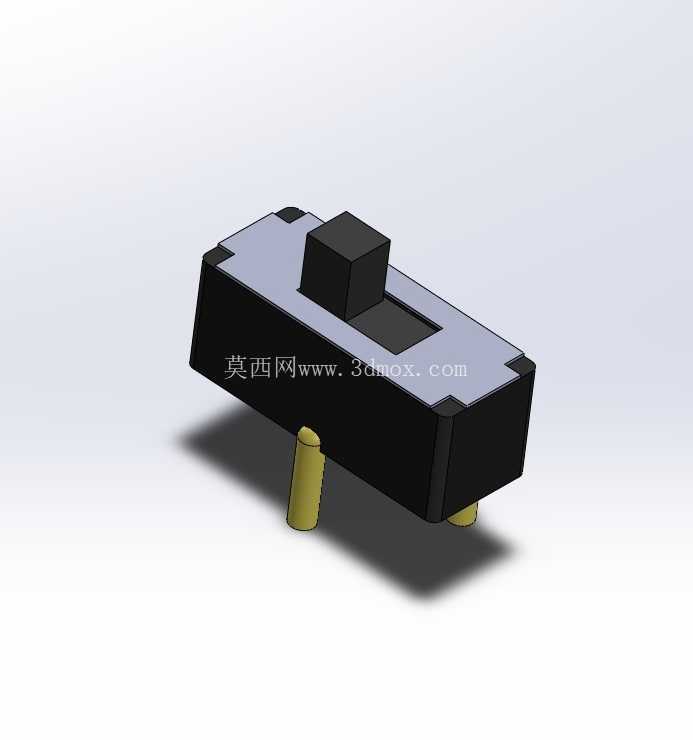

　　在消费电子、小型工控板卡、便携检测设备的PCB设计场景里，板载滑动开关是实现通路切换、功能档位选择的基础元器件，这类小尺寸开关的建模精度直接影响后期PCB Layout的干涉校验、SMT钢网开孔准确性以及成品组装的适配度。本次建模的这款滑动开关为单刀双掷结构，整体外形尺寸控制在3.3x9mm的紧凑范围内，采用三引脚直插/贴片兼容的安装形式，引脚伸出长度与焊盘位置严格匹配常规0.8mm板厚的PCB安装孔位，建模时特意还原了引脚根部的应力释放圆弧，避免后期结构仿真时出现应力集中误判。

　　从实际功能层面看，这款SPDT滑动开关通过拨块的水平位移实现两路电路的通断切换，拨块的滑动行程控制在1.5mm，操作力设置在160gf±30gf区间，既不会因为操作力过小出现运输过程中误触发，也不会因为操作力过大导致用户操作手感生涩。建模过程中，拨块与基座的配合间隙预留了0.1mm的装配公差，同时还原了基座内部的弹片接触结构的空间占位，虽然内部弹片属于冲压五金件不需要在装配模型里做细节还原，但预留的空间边界可以帮助结构工程师在做整机堆叠时，避免其他元器件侵入开关的内部运动空间，导致拨块卡滞。

　　设计思路上，这款开关的基座采用耐高温LCP材质的典型结构，建模时还原了基座两侧的定位凸点，这两个凸点在SMT贴装时可以卡入PCB对应的定位孔内，避免过回流焊时因为锡膏熔融张力导致开关偏移。外壳部分采用不锈钢冲压弯折结构，建模时特意做了外壳与基座的扣合结构细节，四个扣位点的干涉量设置为0.05mm，完全符合实际五金冲压件与塑胶基座的装配公差要求。引脚部分的建模还原了打扁后的引脚截面，不是简单的圆柱拉伸，因为实际生产中这类插装引脚会在焊盘位置做打扁处理，增加焊锡的附着面积，提升焊接可靠性，这个细节如果在建模时忽略，很容易导致后期做PCB封装时焊盘宽度设置不合理，出现虚焊风险。

　　安装边界方面，这款开关的本体高度为2.5mm，拨块凸起高度为1.2mm，所以在整机结构设计时，开关上方的外壳内壁需要预留至少1.8mm的安全间隙，既保证拨块有足够的操作空间，也避免外壳按压时直接压到拨块导致开关长期处于受力状态，缩短使用寿命。开关的前后方向安装边界距离引脚中心各1.2mm，左右方向距离本体边缘各0.8mm，这个范围内不能布置其他高度超过1mm的元器件，否则会影响贴装吸嘴的取件空间，也会给后期维修拆换带来不便。

　　在实际选型应用中，这类小尺寸滑动开关多用于蓝牙耳机的功能切换、小型传感器模块的输出量程切换、便携充电宝的充放电模式切换、工控手持设备的锁机开关等场景，建模时还原的所有外形尺寸、安装点位、操作空间边界，都可以直接导入结构装配体做干涉检查，不需要二次测绘修正。不同于通用的参数化开关模型，这个模型的所有圆角、拔模角度都按照实际开模要求设置，基座的塑胶件拔模角度为1.5°，外壳冲压件的折弯圆角为R0.2，完全符合量产零件的工艺要求，结构工程师在做BOM选型匹配时，可以直接对照模型确认尺寸匹配度，不需要反复核对规格书的二维尺寸，大幅提升前期设计的效率。另外，模型特意还原了开关底部的凸台结构，这个凸台高度为0.2mm，贴装时可以让开关本体与PCB表面留出均匀的缝隙，保证过回流焊时焊锡挥发的气体可以顺利排出，避免出现气孔虚焊，这类工艺细节的还原，是通用简化模型不具备的，能有效帮助设计人员提前规避生产端的工艺风险。
