带检修平台的槽型托辊皮带输送设备

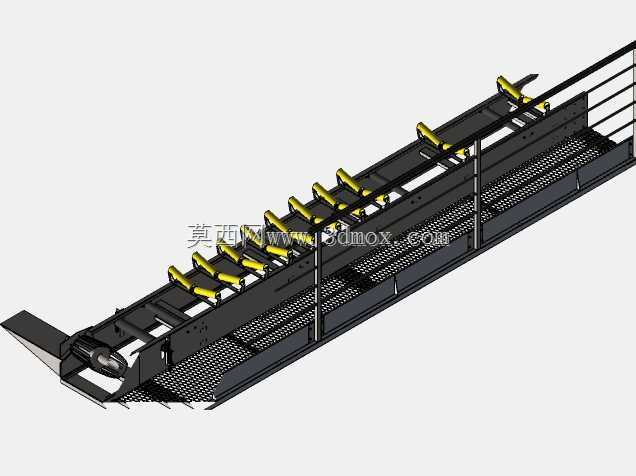

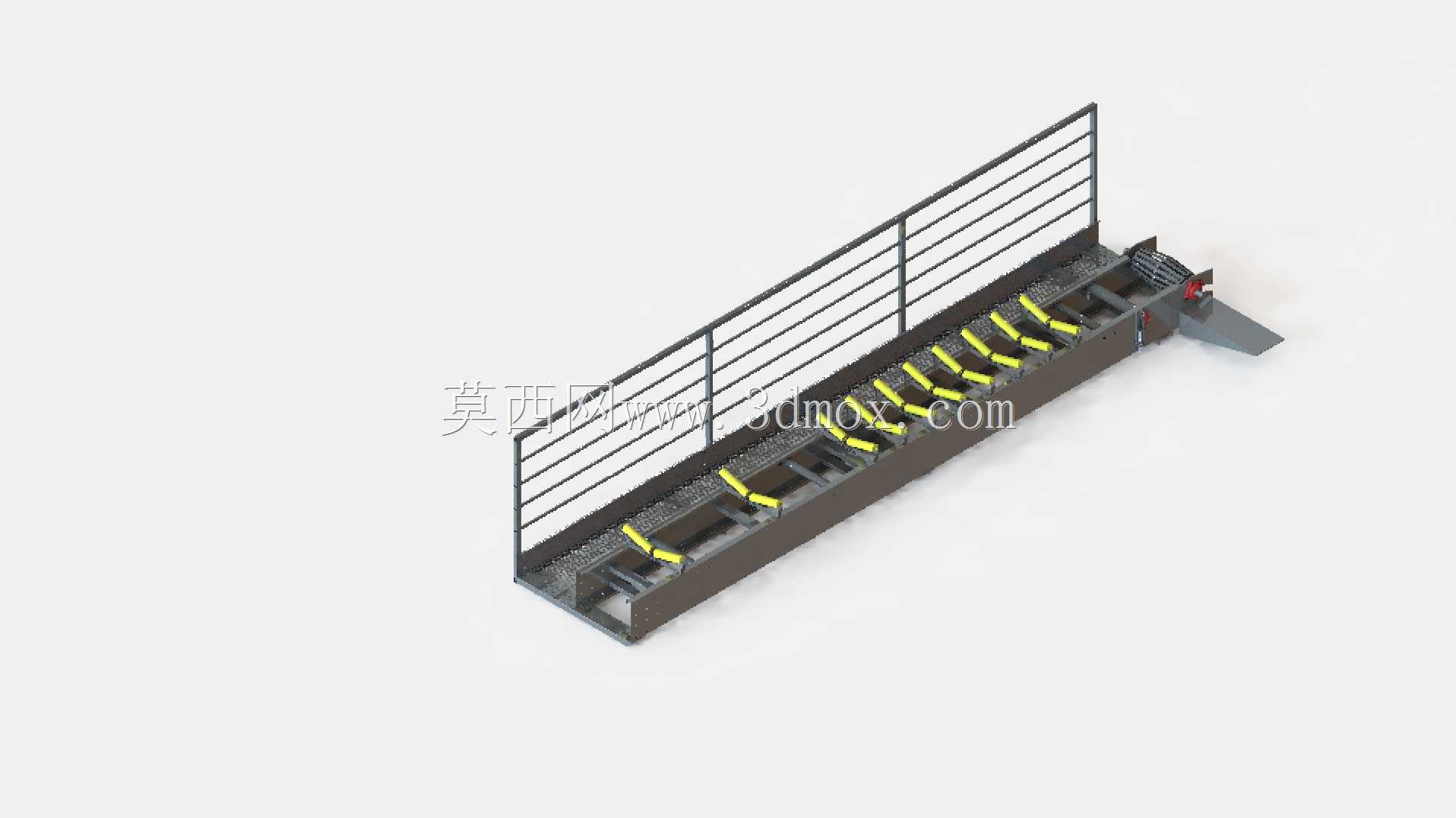

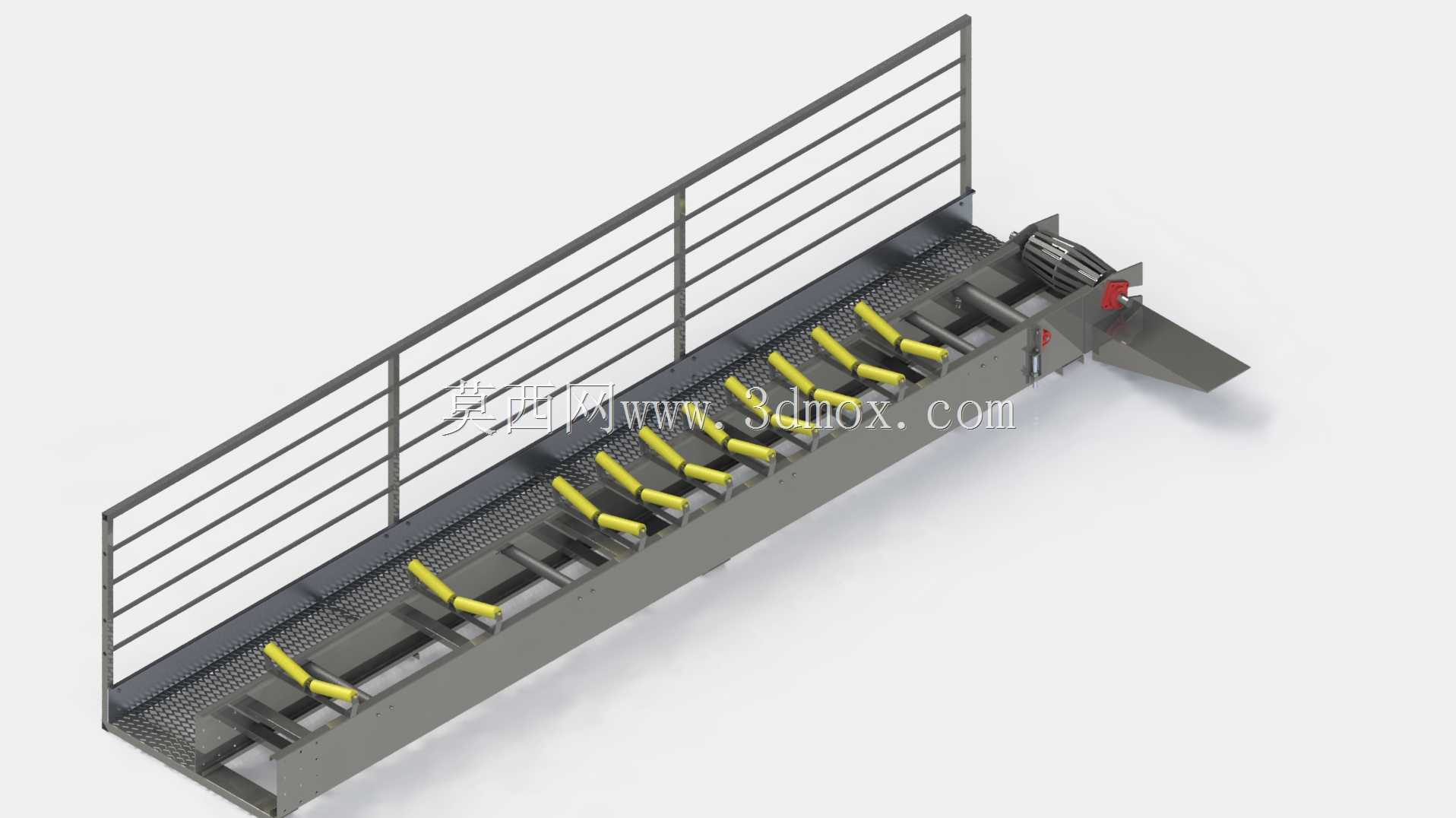

　　该输送设备主要面向散料、成件包装物的长距离转运场景，常见于矿山破碎生产线后端的物料转运、粮食仓储的进出仓输送、生产车间工序间的工件流转、建材加工线的原料输送等工况，可适配颗粒状、块状、箱装等多种形态物料的水平或小倾角输送需求，避免物料转运过程中的撒漏、滑落问题。设备主体采用槽钢焊接的一体式机架结构，机架一侧设置通长的网格踏步检修平台，平台外侧加装竖向栏杆式安全护栏，护栏横杆采用等间距排布的圆管结构，竖杆与机架焊接固定，可满足运维人员日常巡检、托辊更换、皮带调整时的站立防护需求，网格踏步板采用防滑冲孔结构，即使在有粉尘、少量积液的工况下也能保证运维人员行走不打滑。承载段采用槽型托辊组排布，每组托辊由三个托辊组成槽型截面，

　　可增大皮带与物料的接触包角，提升散料输送时的物料装载量，防止散料在输送过程中从皮带两侧撒落，托辊支座与机架采用螺栓连接，可根据实际输送物料的堆积角调整托辊的倾斜角度，适配不同流动性的物料输送需求。设备驱动端设置在出料侧，内置驱动辊与张紧调节结构，张紧装置采用丝杠调节结构，可通过调整尾部辊筒的前后位置调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，保证皮带与驱动辊之间的摩擦力足够，避免运行过程中出现皮带打滑、跑偏问题。出料端设置倾斜导料溜槽，溜槽采用折弯钢板焊接结构，可将输送至端部的物料平顺引导至下游接料设备，避免物料直接跌落产生的扬尘与物料破损。设备安装时需保证机架整体的水平度偏差控制在千分之二以内，相邻机架段的连接面需贴合紧密，

　　避免运行过程中产生共振异响，设备的进料端可根据上游出料设备的出料高度调整接料导料槽的高度，保证进料时物料落在皮带中心位置，减少因偏载导致的皮带跑偏问题。护栏高度符合工业设备安全防护规范，距离踏步面的高度满足运维人员站立时的防护需求，护栏底部设置踢脚板，防止工具、小零件从平台边缘掉落砸伤下方作业人员。设备整体的宽度尺寸根据输送量需求匹配对应带宽的皮带，机架支腿采用可调式地脚结构，可适应安装地面的不平整工况，保证设备整体安装后处于水平状态，避免皮带因机架倾斜出现单侧跑偏的问题。
