立式角带式砂光打磨机结构设计

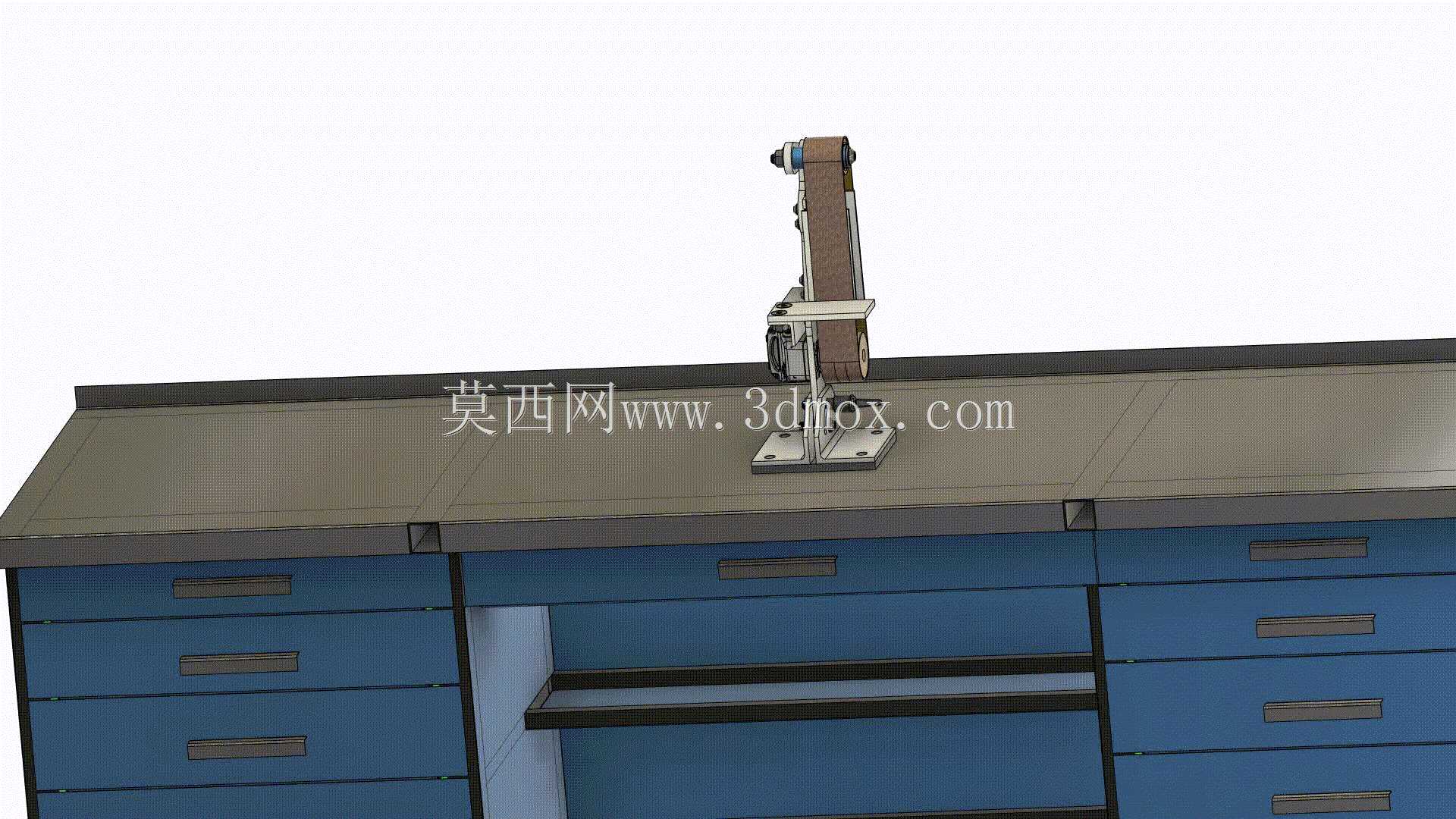

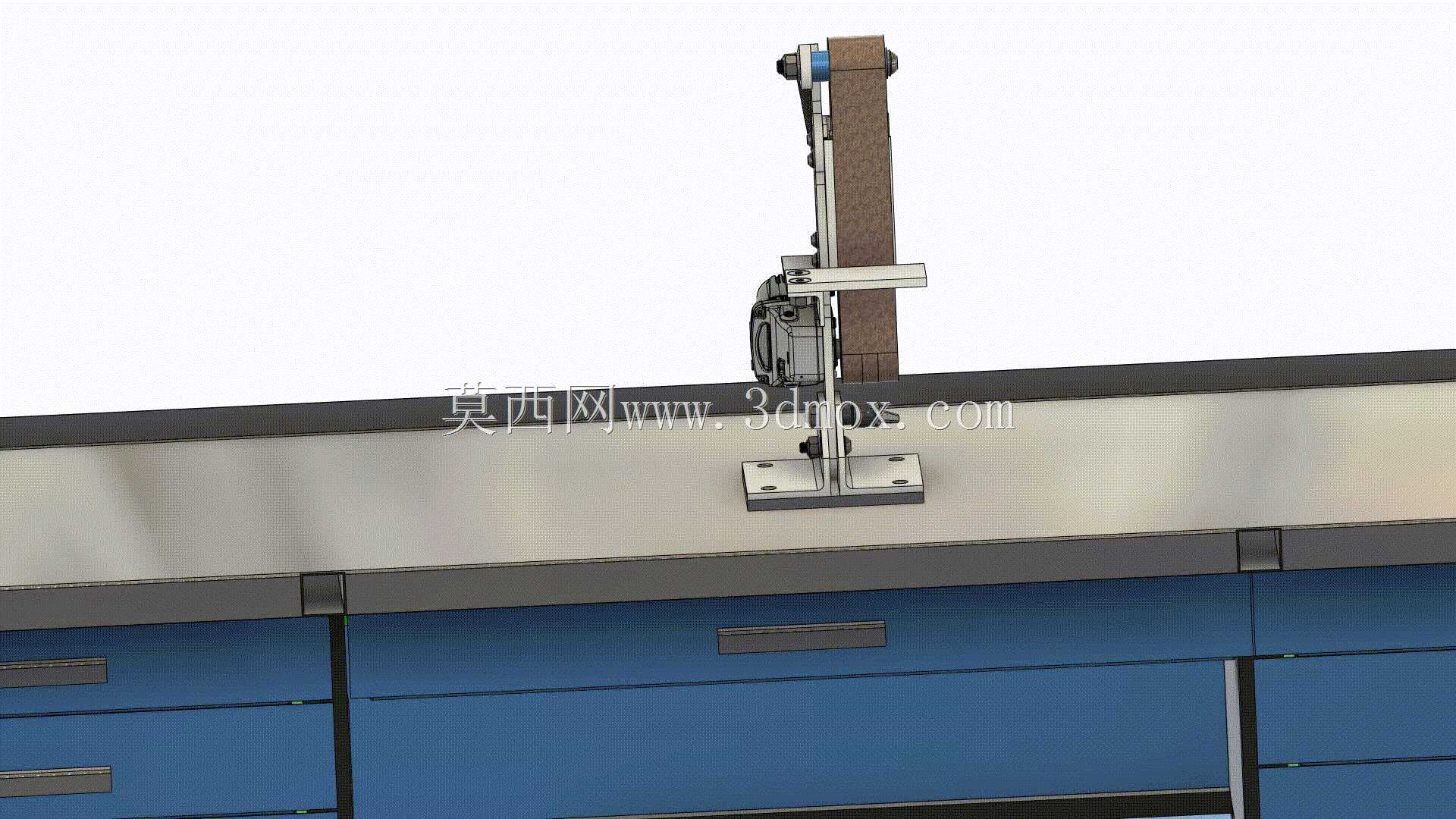

　　这套立式角带式砂光打磨结构主要面向小型金属加工、五金修配、刀具维护和单件试制场景，可完成平面修磨、焊缝清理、毛刺去除、倒角、外形修整以及小零件表面砂光等工作。设备采用立架式布置，底部为矩形安装底板，立柱向上延伸并承托上部从动轮、中部托板和下部驱动单元，整体占地边界紧凑，适合放置在车间工位旁、维修台边或小型加工区域内使用。底板预留安装孔，可直接固定在工作台、型钢支架或混凝土地脚上，避免砂带高速运行时因磨削反力产生晃动。

　　从实际用途看，这类设备介于手持角磨机与固定式砂带机之间。手持角磨机灵活，但长时间磨削时姿态不稳定，平面度和安全性较难保证；大型工业砂带机功能完整，却占用空间大、改造成本高。该结构以常见角磨机作为动力来源，通过机架把旋转动力传递到砂带回路，使操作者能够双手把持工件，在工作台区域进行稳定磨削。对于钣金件去锐边、焊接件焊道打磨、夹具零件修配、手工刀具开刃以及小型型材端面处理，这种布置能够明显提高作业一致性。

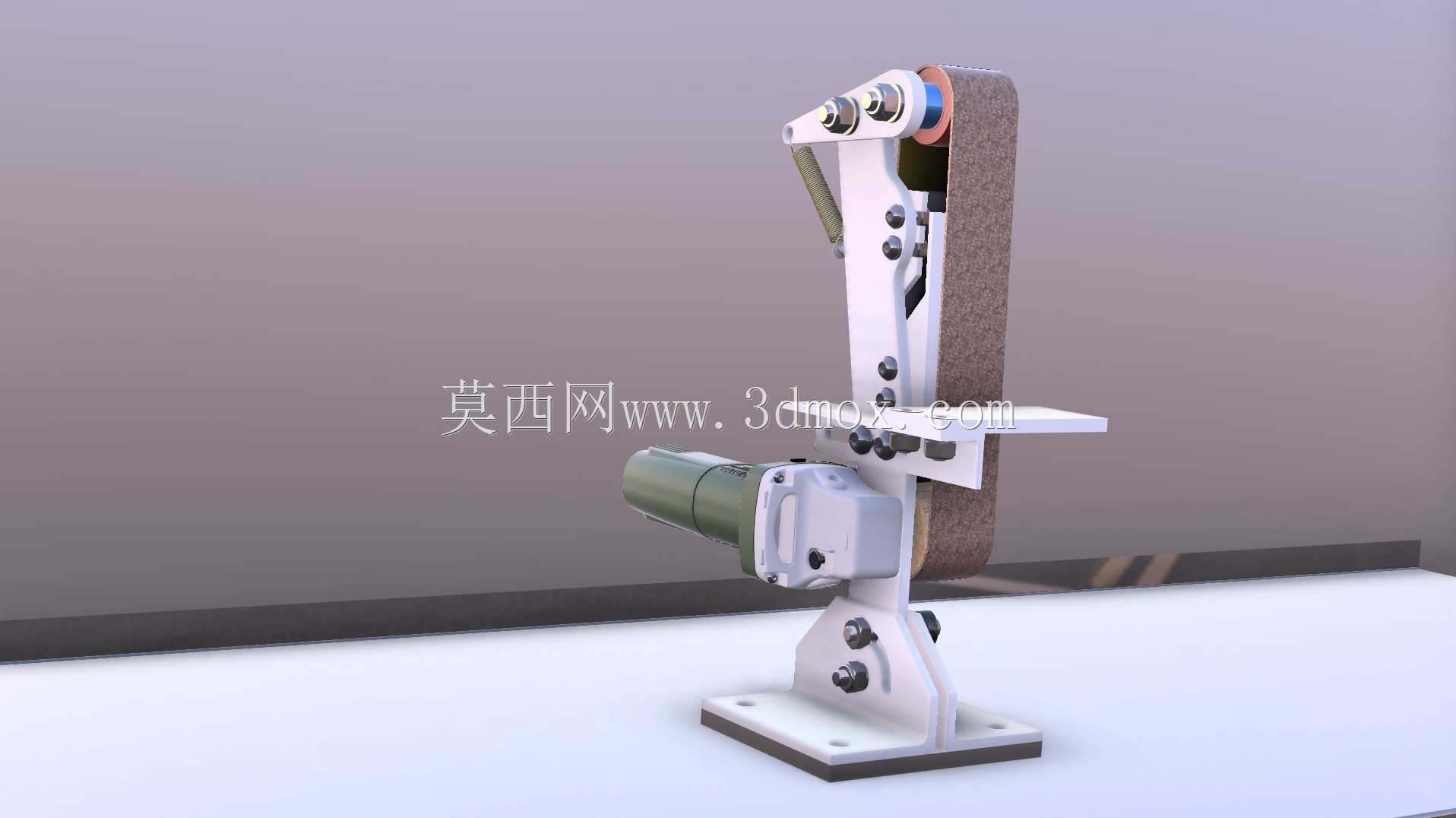

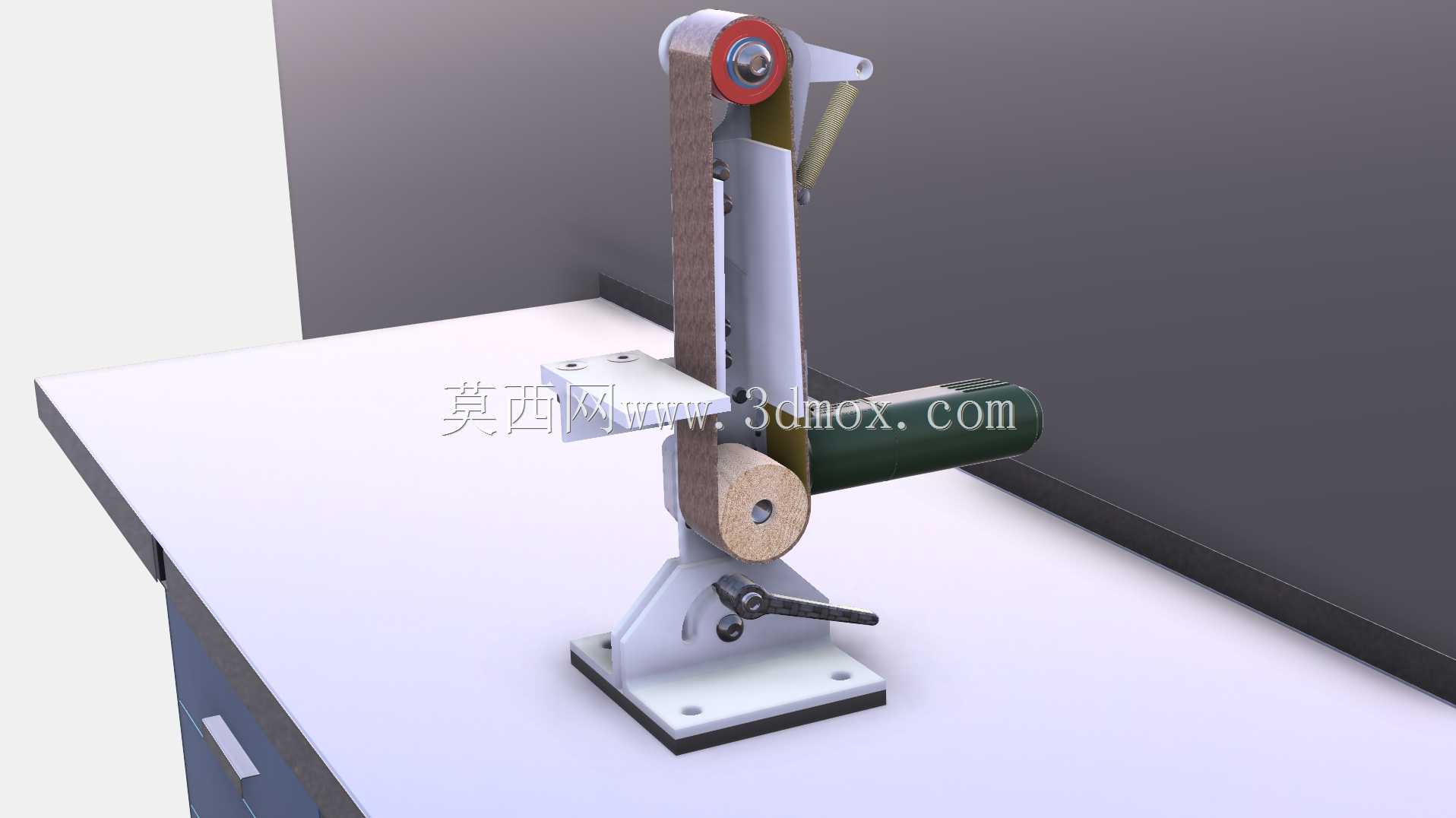

　　上部轮系采用倾斜张紧臂形式，驱动轮与从动轮之间形成近似竖直的砂带工作段。砂带背面靠刚性支承板约束，在平面磨削时可以提供稳定支撑；当工件压向砂带时，支承板限制砂带过度退让，使磨削量更可控。机架中部伸出水平托板，用于承托工件或作为手部操作参考面，托板位置靠近砂带工作区，便于小零件水平进给。上部从动轮外侧设置挡边和限位结构，可降低砂带跑偏后脱出的风险。轮系铰接点、调节螺钉和锁紧件均布置在立柱侧面，检修时不需要拆解主体框架。

　　该方案没有设置复杂的皮带左右摆动调节机构，而是通过轮轴平行度、安装面加工精度和砂带周长公差来保证运行轨迹。这样做的优点是结构简单、零件数量少、制作门槛低，适合非标自制和小批量改造；但在装配时必须控制两轮轴线的平行误差，以及轮面与支承板的相对位置。若主动轮或从动轮倾斜过大，砂带会持续向一侧偏移，因此建模和加工时应把铰接孔、轮轴安装面、立柱贴合面作为关键尺寸链处理。实际制作中，可通过垫片调整、偏心套或螺钉顶推方式微调轮轴姿态，使砂带在空载和轻载状态下均能稳定居中。

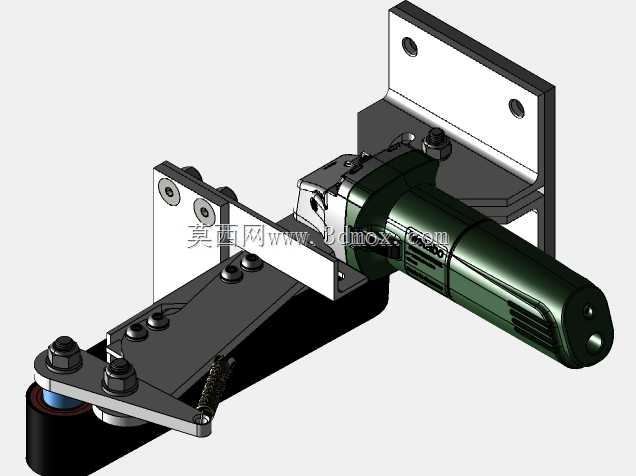

　　动力部分保留角磨机本体，通过连接板、抱箍或螺钉固定在立柱下部。角磨机输出端安装主动轮，主动轮外圆包覆耐磨橡胶或滚花处理，以提高摩擦传动能力。选型时需要关注轮径与转速匹配：轮径过小会使砂带线速度不足，磨削发热和堵塞倾向增加；轮径过大则可能超出角磨机承载范围，导致启动扭矩不足或轴承负荷升高。由于角磨机本身通常按短时间手持作业设计，长时间固定运行时应重视散热、过载和开关锁定方式，必要时选用带调速功能的动力源，以便针对不锈钢、碳钢、铝材等不同材料调整砂带速度。

　　外形尺寸方面，整机高度以成人站立或坐姿操作舒适为原则，砂带工作段位于操作者前臂自然到达区域，底部底板宽度大于立柱投影，以保证倾覆稳定性。上部张紧臂向后倾斜，既为砂带留出包角，也使换带空间避开正面操作区。中部托板不宜过长，避免工件悬臂过大造成磨削压力不稳定；其前缘与砂带之间应保留细小间隙，防止砂带直接摩擦托板。侧板、加强筋和底板之间形成箱形受力路径，磨削反力从托板和砂带支承区传入立柱，再经底板扩散到安装基础。

　　建模时应重点表达砂带闭环包络、轮系中心距、张紧行程、角磨机固定接口和底板安装孔位。砂带属于易损件，结构设计需预留更换空间：松开上部张紧机构后，砂带应能从轮系侧面取出，不必拆卸电机和主要托板。张紧件既要提供足够初张力，又要避免过度张紧造成轴承受力过大。安全防护上，主动轮、从动轮和非工作砂带段应设置护罩，正面磨削区下方可考虑接屑盘或吸尘接口，以处理金属屑和磨料粉尘。整体结构强调实用、可加工、易维护，适合作为小型固定式磨削装备的结构参考。
