CA6140车床配套WM210V进给导螺杆传动件

　　在普通卧式车床的进给传动链里，导螺杆承担着把主轴回转运动经过交换齿轮、进给箱传递到溜板箱，最终驱动刀架完成纵向自动走刀与车削螺纹的核心职能，本次梳理的WM210V导螺杆，正是适配CA6140系列普通车床进给系统的关键传动零件，在车间中小批量轴类、套类、螺纹类零件的车削工序中随处可见它的工作场景。

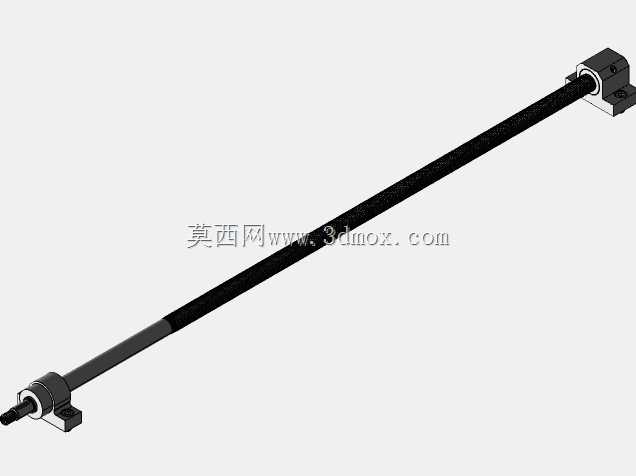

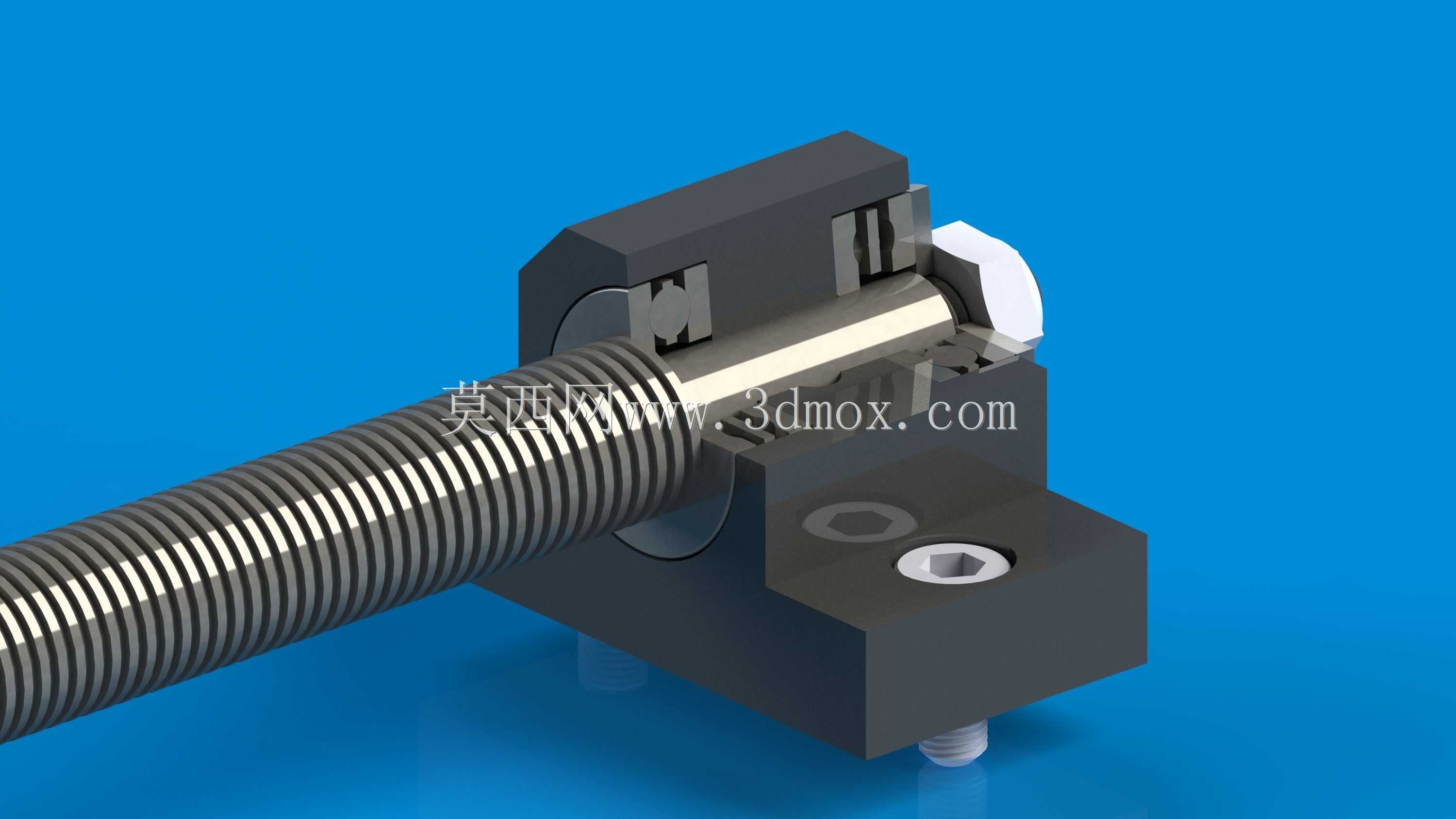

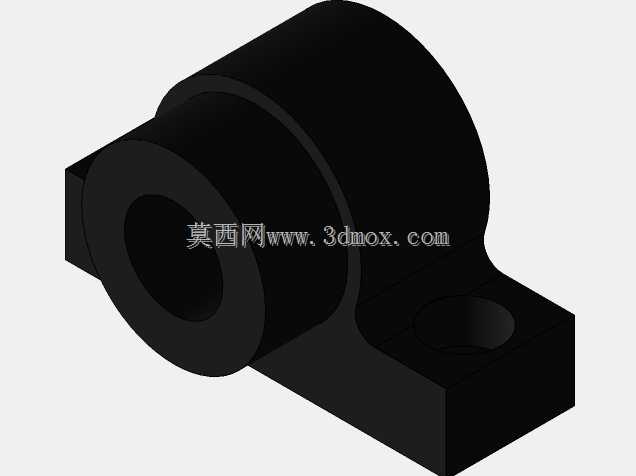

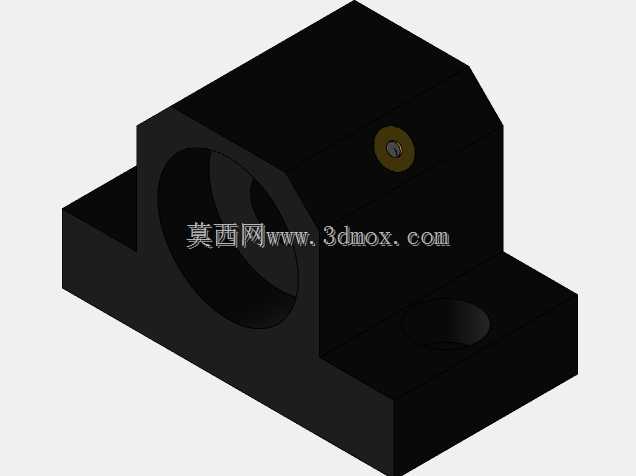

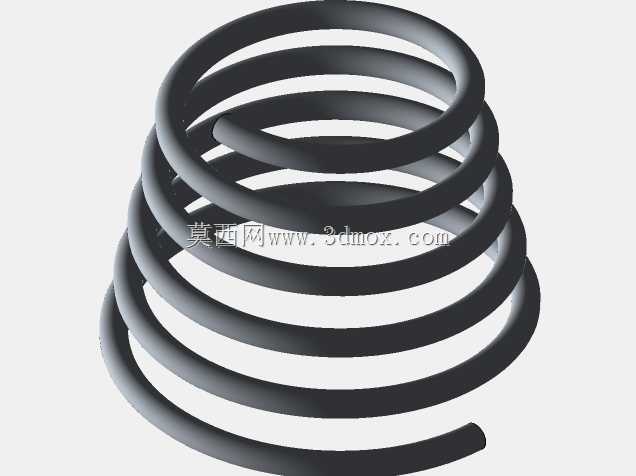

　　从实际装机边界来看，这类导螺杆沿床身导轨方向水平布置，两端通过支撑座固定在床身的进给传动安装基面，轴端预留的配合轴颈要和进给箱输出端的开合螺母、挂轮副保持严格同轴，径向跳动偏差需要控制在车床进给精度允许的范围内，否则车削长螺纹时会出现螺距累积误差、刀架爬行甚至啃刀的问题。建模过程中首先要还原的就是螺杆全长的外圆阶梯分布：两端支撑轴颈、定位轴肩、锁紧螺纹段、中间长行程传动螺纹段各自的直径与长度公差都要和床身安装空间匹配，溜板箱开合螺母扣合的有效行程段，必须覆盖床身最大工件加工长度对应的纵向走刀距离，不能出现行程末端螺母脱开、传动中断的情况。

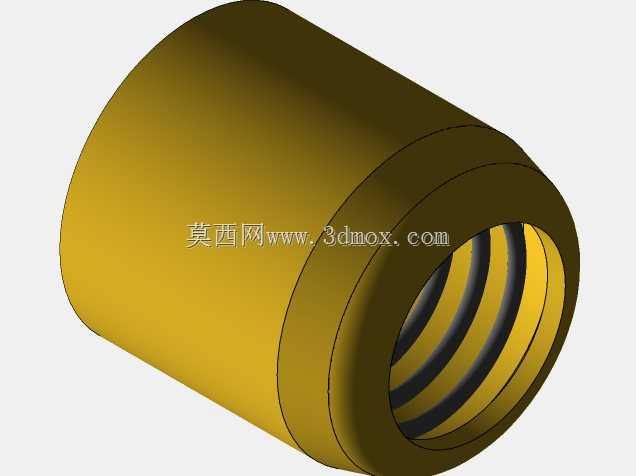

　　功能特性上，导螺杆和溜板箱内的开合螺母组成滑动螺旋传动副，和普通滚珠丝杠不同，普通车床的进给丝杠长期在切削液喷淋、铸铁磨屑冲刷的工况下工作，梯形螺纹的牙型厚度、牙侧间隙都经过长期装机验证：开合螺母闭合时，牙面均匀贴合传递走刀扭矩，扳动开合手柄脱开时，螺母可以快速让开刀架，实现手动快速移动溜板、车削螺纹时的快速退刀动作。建模时梯形螺纹的牙型角、螺距、牙顶间隙都要符合车床丝杠的通用设计规范，牙底的退刀槽位置要避开开合螺母的频繁往复行程区间，避免长期交变载荷下槽口出现应力集中断裂。

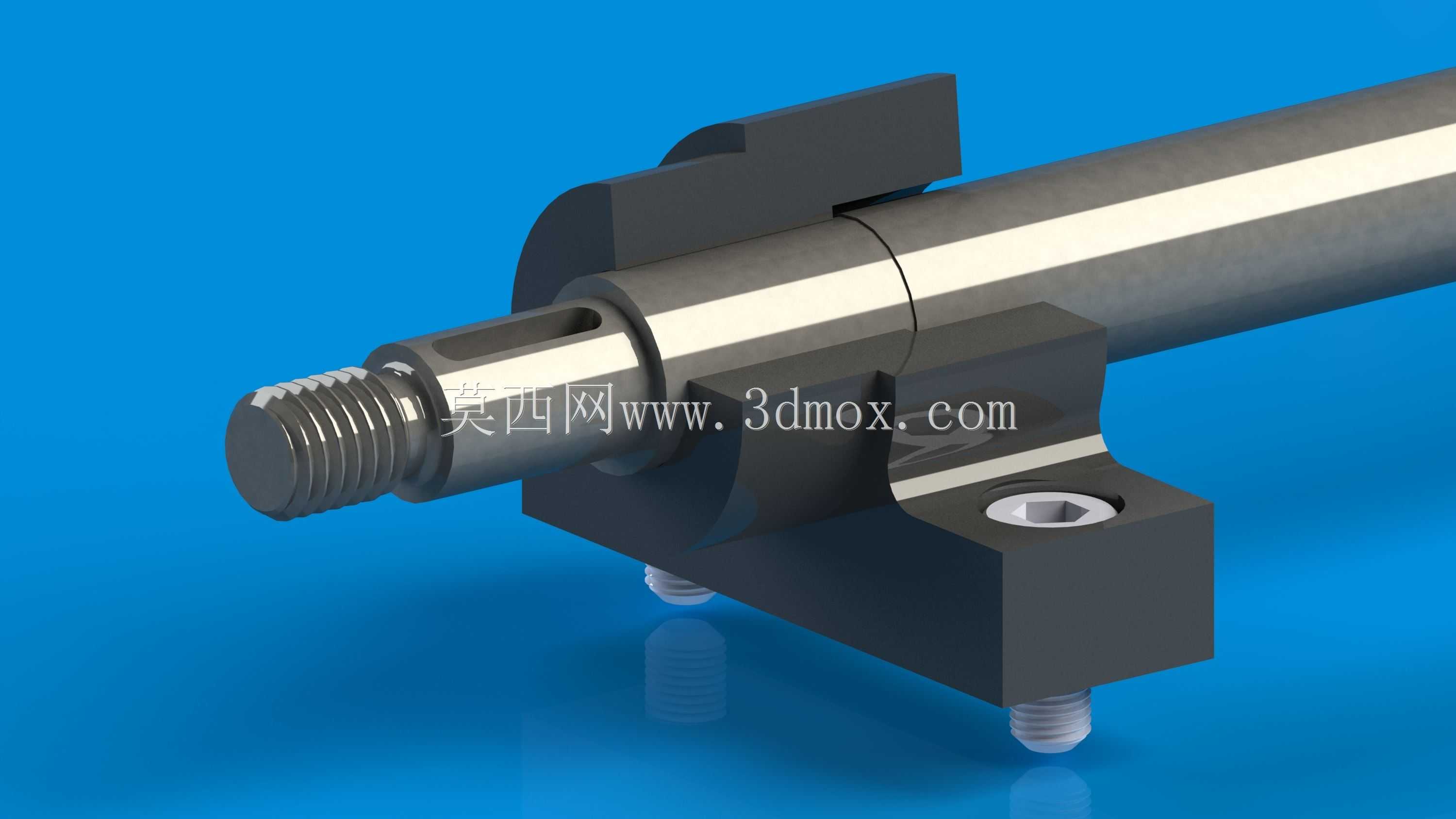

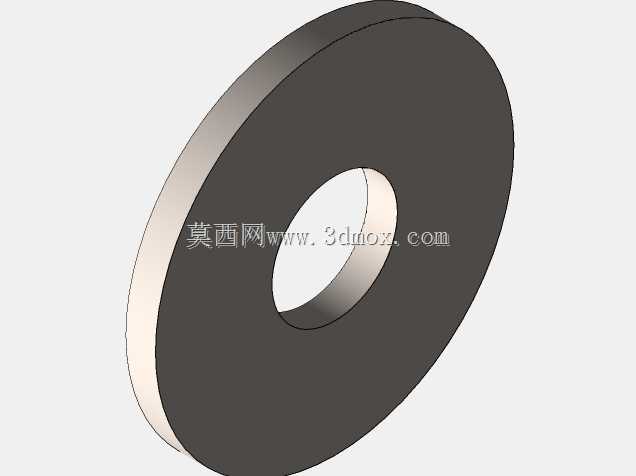

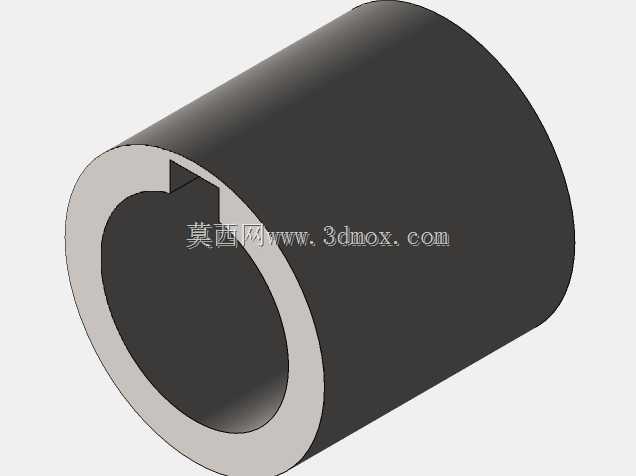

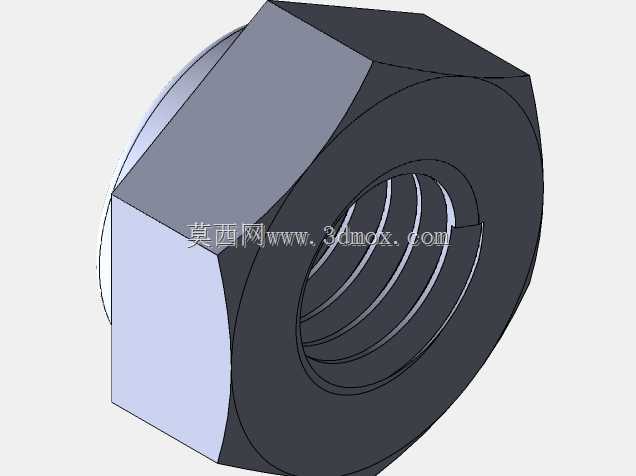

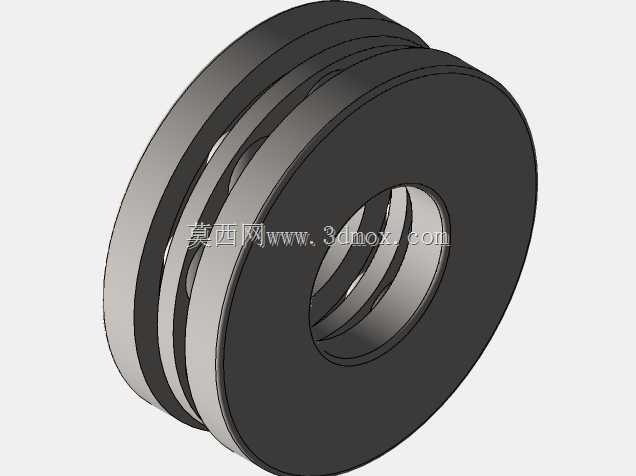

　　设计思路层面，这套导螺杆的结构完全围绕CA6140车床的维护替换场景展开：两端轴颈的尺寸和原机床支撑孔、锁紧螺母、止推垫片的安装尺寸完全对应，维修更换时不需要二次修配床身或溜板箱，拆下旧丝杠、清理支撑座衬套后即可直接吊装就位。轴端的键槽、定位平面要和进给箱侧的传动齿轮配合，保证回转运动无周向打滑；靠近尾座侧的轴端预留的限位结构，可以配合溜板箱的行程挡块，避免走刀超程撞坏尾座或卡盘。

　　从车间使用场景延伸，不少小微机加工企业在改造老式CA6140车床、加装数控进给刀架的时候，也会以原厂导螺杆的安装尺寸为基准，校核伺服电机带动丝杠后的传动行程、支撑跨距，避免改造后丝杠长径比过大引发高速走刀时的挠曲振动。整套三维结构把螺杆的每一段阶梯、螺纹起止位置、端部倒角、退刀槽细节都完整还原，结构工程师在做机床备件测绘、进给系统故障排查、维修工装设计的时候，可以直接在模型里量取安装距、核对配合尺寸，不用反复到车间拆解实测机床，就能提前预判替换件的装配干涉点，也能为车削螺纹时的螺距匹配、交换齿轮选型提供直观的结构参考。
