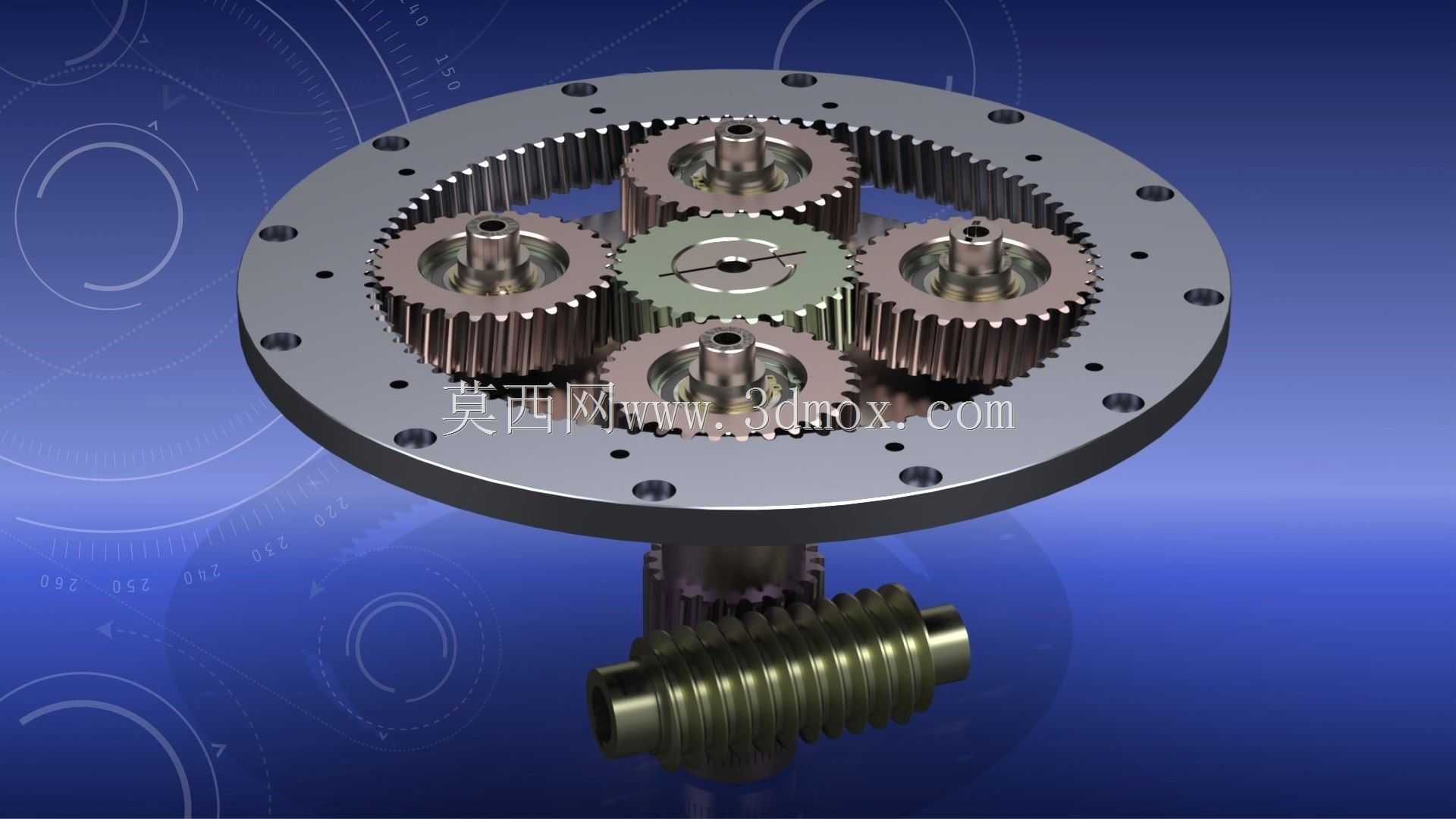

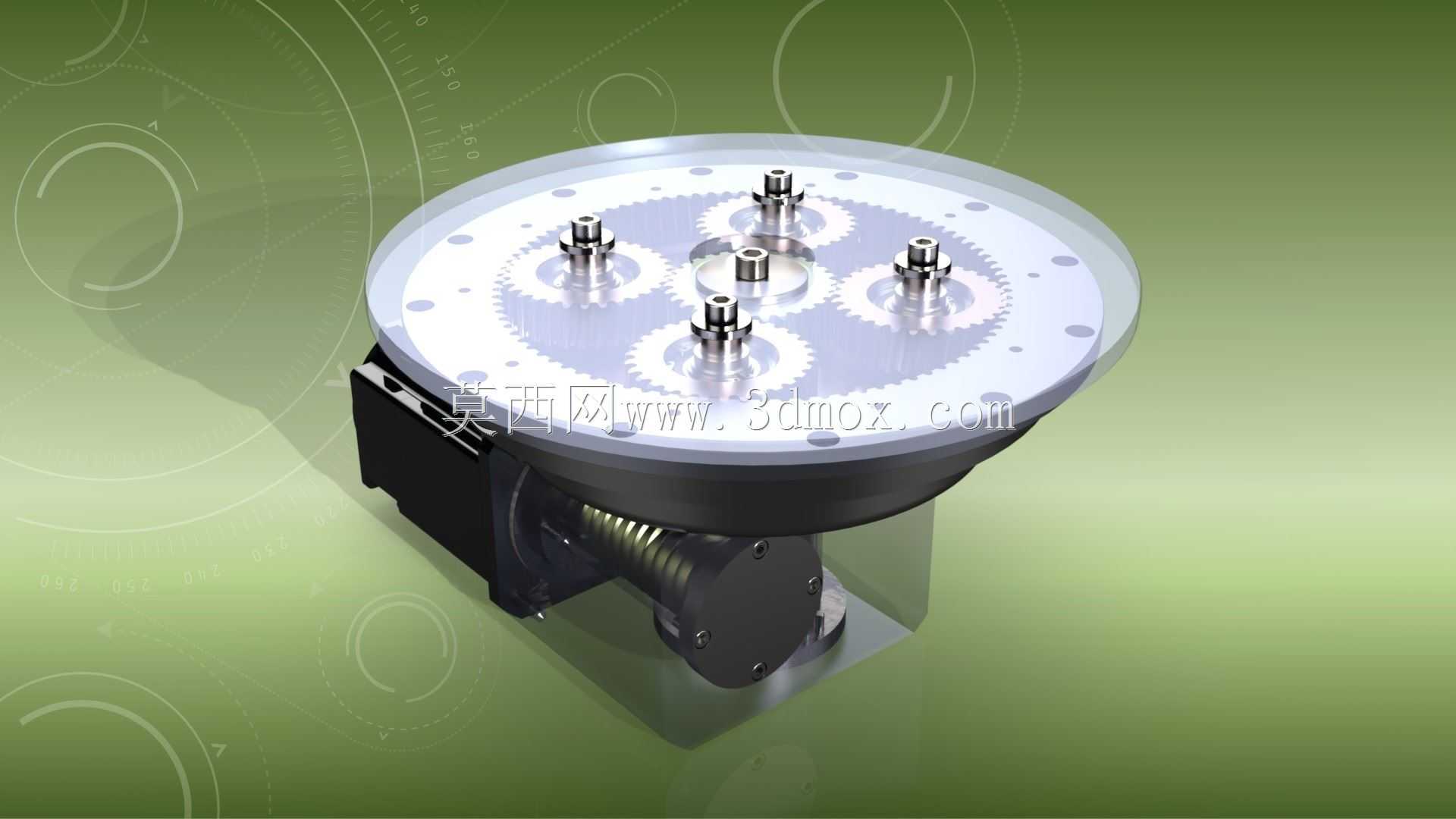

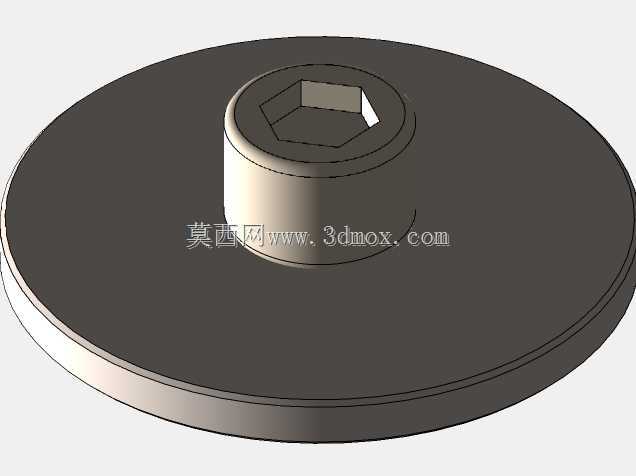

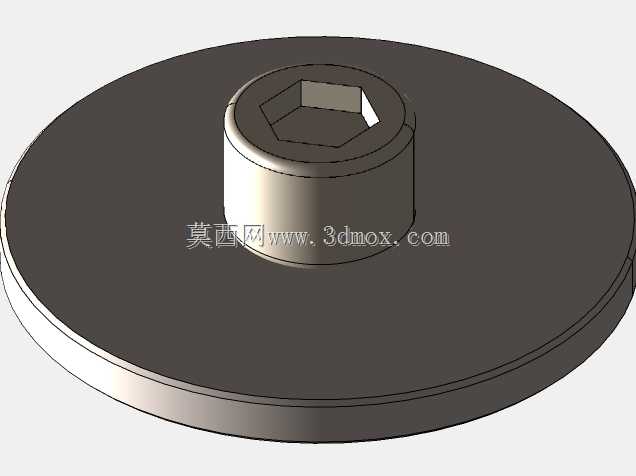

集成蜗轮副的四行星轮减速传动结构

　　这套传动结构的设计初衷，是解决常规行星减速结构在高冲击、重载工况下齿轮齿面接触应力超限的问题，最初的方案参考常规3行星轮布局做受力校核时，发现单齿承受的峰值扭矩已经接近常用20CrMnTi渗碳淬火后的许用接触应力上限，在矿山采掘设备的掘进头进给、铁路养护机械的走行驱动这类存在瞬时冲击载荷的场景下，很容易出现点蚀甚至断齿故障，因此调整为4行星轮均布的布局，将单齿承载降低近25%，同时匹配蜗轮蜗杆输入级，利用蜗轮副的大传动比特性实现一级大减速比输入，省去前置的多级定轴齿轮减速组，压缩整体轴向安装尺寸。从安装边界来看，整套结构的内齿圈采用法兰式安装设计，外圈均布的安装孔位可直接对接设备的安装基座，输入侧的蜗杆轴采用两端支撑的轴承位设计，

　　可匹配标准圆锥滚子轴承承受径向与轴向的复合载荷，输出端的行星架采用中心孔定位+端面键传动的形式，可直接对接负载端的连接法兰，不需要额外加工过渡连接套。在功能特性上，蜗轮副本身具备反向自锁特性，在起重机械、金属加工设备的进给机构中使用时，可避免负载端反向拖动导致的溜车风险，不需要额外加装制动装置；4行星轮的均布设计通过行星架的浮动量补偿加工误差，不需要对每个行星轮做高精度的齿厚分组选配，就能保证各行星轮的载荷分配均匀度控制在合理范围内，降低加工与装配的工艺难度。实际应用场景覆盖多个工业领域，除了矿山、铁路场景外，在工业机器人的关节重载驱动、汽车生产线的输送辊道驱动、起重设备的回转机构驱动中都能适配，相比常规的定轴齿轮减速结构，

　　同扭矩输出下的径向尺寸可缩小30%以上，传动效率可稳定保持在合理区间，不会因为行星轮数量增加出现过多的效率损耗。设计过程中针对蜗轮与行星架输入齿轮的同轴度做了专门的公差匹配，避免蜗轮轴的偏摆导致行星轮系啮合出现偏载，内齿圈采用调质后齿面高频淬火的工艺，兼顾芯部韧性与齿面耐磨性，行星轮与太阳轮采用相同的渗碳淬火工艺，保证各啮合副的寿命匹配，不会出现单个零件提前失效导致整套结构报废的情况。
