丰田基洛斯卡定制轴流式风扇改造结构设计

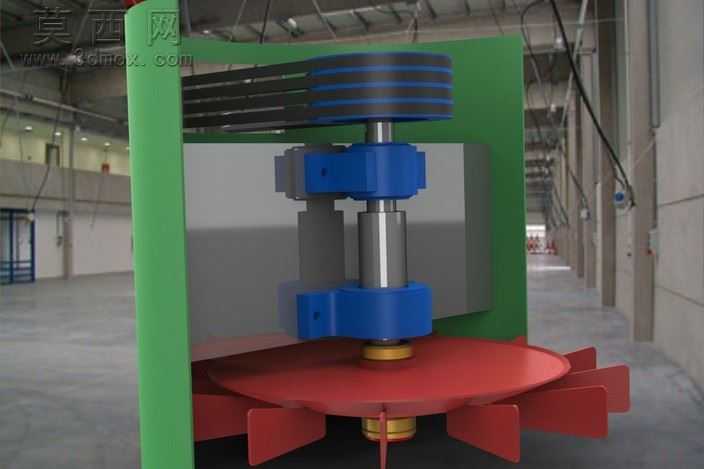

本作品为针对特定项目需求开发的轴流式风扇改造三维设计方案，整体建模过程严格遵循机械设计装配逻辑，在三维建模环境中完成全零部件的参数化搭建，确保各部件尺寸匹配度与实际生产加工要求一致。建模阶段首先完成核心传动支撑轴的构建，采用金属材质参数设定，还原金属轴件的金属光泽与加工质感，轴段根据装配需求设置不同直径公差带，为后续轴承、轮毂等部件的装配预留合理配合间隙。上下两组蓝色轴承支撑座采用工程塑料与金属嵌件结合的材质设定，建模时还原轴承座的安装定位孔、卡扣限位结构，确保支撑座与绿色机架侧板的装配定位精准，机架侧板采用钣金材质参数设置，还原板材的哑光绿色涂装质感，侧板上预留的传动避让槽、安装固定孔位均按照实际安装需求完成细节建模。下部红色风轮轮毂与叶片采用一体化建模思路，叶片采用轴流风机专用翼型截面，沿轮毂周向均匀排布，建模时调整叶片安装角度与扭转弧度，兼顾送风效率与结构强度，轮毂中心设置与传动轴配合的轴孔与键槽结构，还原动力传递的装配逻辑。上部黑色传动带轮采用多槽带传动结构建模，轮槽尺寸匹配标准传动带规格，带轮与传动轴之间设置轴向定位结构，防止运转过程中出现轴向窜动。渲染阶段采用工业车间实景作为环境背景，调整环境光与补光参数，清晰展现各部件的材质差异与结构层次，金属轴件的高光反射、塑料部件的哑光质感、风轮叶片的曲面弧度都在渲染效果中得到精准呈现。设计过程中针对原有轴流风扇的传动稳定性、风轮送风效率进行优化改造，调整轴承座的支撑间距提升传动刚性，优化叶片翼型降低运转风阻，整体装配完成后可通过三维软件的干涉检查功能验证各部件无运动干涉，满足实际运转的结构要求，改造后的结构可适配特定工业场景的通风散热需求，兼顾结构可靠性与送风性能。
